هل يمكن قذف الكربون؟ اكتشف قوة أغشية الكربون الشبيهة بالماس (DLC)

نعم، يمكن قذف الكربون، وهي تقنية صناعية وبحثية مستخدمة على نطاق واسع لترسيب أغشية الكربون عالية الأداء. هذه العملية، التي تستخدم عادةً هدفًا من الجرافيت، هي إحدى الطرق الأساسية لإنتاج الطلاءات المعروفة باسم الكربون غير المتبلور (a-C) وبشكل أكثر تحديدًا، الكربون الشبيه بالماس (DLC).

إن قذف الكربون ليس ممكنًا فحسب، بل هو عملية أساسية في علم المواد الحديث. التحدي الأساسي ليس ما إذا كان يمكن القيام به، ولكن كيفية التحكم بدقة في طاقة القذف والبيئة لتشكيل الخصائص النهائية لغشاء الكربون، من اللين والموصل إلى الصلب والزلق للغاية.

كيف يعمل قذف الكربون

القذف هو تقنية الترسيب المادي للبخار (PVD). فكر فيه كعملية سفع رملي على المستوى الذري حيث تُستخدم الذرات، بدلاً من حبيبات الرمل، لتقشير المادة الهدف.

هدف الجرافيت

المادة المصدر للكربون المقذوف هي دائمًا تقريبًا هدف جرافيت عالي النقاء. يتم اختيار الجرافيت لأنه شكل مستقر وصلب من الكربون موصل للكهرباء.

هذه الموصلية هي ميزة رئيسية، لأنها تسمح باستخدام قذف المغنطرون بالتيار المستمر (DC magnetron sputtering)، وهي طريقة ترسيب سريعة وفعالة وشائعة جدًا.

آلية القذف

داخل غرفة التفريغ، يتم إدخال غاز - عادةً غاز خامل مثل الأرجون (Ar). يقوم مجال كهربائي قوي بتأيين هذا الغاز، مما يخلق بلازما.

يتم تسريع أيونات الأرجون موجبة الشحنة بطاقة عالية نحو هدف الجرافيت سالب الشحنة. عند الاصطدام، فإنها تزيل ذرات الكربون من سطح الهدف. تنتقل ذرات الكربون المنبعثة هذه بعد ذلك عبر الفراغ وتترسب على ركيزة، مما يؤدي تدريجياً إلى بناء غشاء رقيق.

الغشاء الناتج: الكربون غير المتبلور

لا ترتب ذرات الكربون المقذوفة نفسها في شبكة بلورية مثالية مثل الماس أو الجرافيت. بدلاً من ذلك، فإنها تشكل غشاء كربون غير متبلور (a-C).

هذا الغشاء عبارة عن شبكة غير منظمة من ذرات الكربون المرتبطة بنوعين مختلفين من الروابط الذرية: sp² (شبيهة بالجرافيت) و sp³ (شبيهة بالماس). تحدد نسبة هذين النوعين من الروابط الخصائص النهائية للغشاء.

توازن sp² مقابل sp³: التحكم في النتيجة

تكمن القوة الحقيقية لقذف الكربون في القدرة على معالجة نسبة روابط sp² إلى sp³، مما يؤدي بفعالية إلى ضبط الغشاء من "شبيه بالجرافيت" إلى "شبيه بالماس".

فهم روابط sp² و sp³

فكر في روابط sp² كصفحات مسطحة من الورق مكدسة فوق بعضها البعض، كما في الجرافيت. إنها قوية داخل الورقة ولكنها تنزلق بسهولة ضد بعضها البعض، مما يجعل المادة ناعمة وموصلة للكهرباء.

تشكل روابط sp³ شبكة صلبة ثلاثية الأبعاد، مثل صالة الألعاب الرياضية. هذا الهيكل، الموجود في الماس، هو ما يجعل المادة صلبة للغاية وعازلة للكهرباء وشفافة.

تحقيق الأغشية الشبيهة بالجرافيت

عندما تصل ذرات الكربون إلى الركيزة بطاقة منخفضة، فإنها تميل إلى الترتيب في التكوين الأكثر استقرارًا، وهو الهيكل الشبيه بالجرافيت المرتبط بـ sp². يؤدي هذا إلى غشاء أكثر نعومة وأكثر امتصاصًا وأكثر موصلية.

إنشاء الكربون الشبيه بالماس (DLC)

لإنشاء غشاء كربون شبيه بالماس (DLC) صلب، يجب عليك زيادة طاقة ذرات الكربون أثناء ترسيبها. يتم ذلك في الغالب عن طريق تطبيق جهد سالب (تحيز) على الركيزة نفسها.

يجذب هذا التحيز الأيونات الموجبة من البلازما لقصف الغشاء النامي. يوفر هذا القصف الطاقة الإضافية اللازمة لإجبار ذرات الكربون على الدخول في تكوين sp³ الأقل استقرارًا ولكنه أصعب بكثير.

فهم المفاضلات والتحديات

على الرغم من قوته، فإن قذف الكربون عملية دقيقة تنطوي على تحديات حرجة يجب إدارتها لتحقيق أغشية عالية الجودة.

الإجهاد الداخلي العالي

أكبر تحدٍ للأغشية DLC الصلبة وعالية sp³ هو الإجهاد الانضغاطي الداخلي العالي. يدفع الهيكل غير المنتظم والمكتظ لـ sp³ ضد نفسه، وإذا أصبح الإجهاد مرتفعًا جدًا، يمكن أن يتشقق الغشاء أو يتقشر عن الركيزة تمامًا. تعد إدارة هذا الإجهاد أمرًا بالغ الأهمية للالتصاق وموثوقية الجهاز.

نافذة الطاقة الضيقة

هناك "نقطة مثالية" ضيقة لطاقة الأيونات اللازمة لتكوين DLC عالي الجودة.

• طاقة قليلة جدًا تؤدي إلى غشاء ناعم وغني بـ sp² وشبيه بالجرافيت.
• طاقة عالية جدًا تسبب تلفًا، مما يكسر روابط sp³ المرغوبة ويحولها مرة أخرى إلى روابط sp² في عملية تسمى التغرافيت (graphitization).

يعد العثور على نافذة الطاقة المثلى والحفاظ عليها أمرًا أساسيًا لعملية قابلة للتكرار.

إنتاجية القذف المنخفضة

يحتوي الكربون على إنتاجية قذف أقل من العديد من المعادن. هذا يعني أنه بالنسبة لطاقة ووقت معينين، ستقوم بترسيب غشاء أرق من الكربون مقارنة بمادة مثل النحاس أو التيتانيوم. يمكن أن تكون معدلات الترسيب عاملاً مقيدًا في الإنتاج بكميات كبيرة.

تقوس الهدف (Target Arcing)

يمكن أن تكون أهداف الجرافيت عرضة للتقوس، حيث يحدث تفريغ مفاجئ وموضعي على سطح الهدف. يمكن أن تقذف القوس جزيئات صغيرة (ماكرو) على الركيزة الخاصة بك، مما يخلق عيوبًا تضر بجودة الغشاء وأدائه.

اتخاذ القرار الصحيح لهدفك

يجب أن تتماشى استراتيجية القذف الخاصة بك مباشرة مع الخصائص التي تحتاجها في غشاء الكربون النهائي الخاص بك.

• إذا كان تركيزك الأساسي هو طلاء موصل كهربائي بسيط: استخدم قذف المغنطرون بالتيار المستمر القياسي لهدف جرافيت بطاقة منخفضة وتحيز ركيزة صفري.
• إذا كان تركيزك الأساسي هو أقصى درجات الصلابة والاحتكاك المنخفض: استخدم قذف التيار المستمر أو HiPIMS مع تحيز ركيزة سالب مُحسَّن لتعزيز تكوين رابطة sp³ مع إدارة الإجهاد.
• إذا كان تركيزك الأساسي هو ضبط الخصائص البصرية أو الميكانيكية: فكر في القذف التفاعلي عن طريق إضافة الهيدروجين (لإنشاء a-C:H) أو النيتروجين (لـ CNx) إلى الغرفة لتعديل هيكل الغشاء بشكل أكبر.

من خلال إتقان طاقة وتكوين الترسيب الخاص بك، يمكنك تصميم أغشية الكربون بدقة لمجموعة واسعة من التطبيقات الصعبة.

جدول الملخص:

الهدف	طريقة القذف الموصى بها	خصائص الغشاء الرئيسية
طلاء موصل كهربائيًا	قذف المغنطرون بالتيار المستمر القياسي (طاقة منخفضة، لا يوجد تحيز)	ناعم، شبيه بالجرافيت (عالي sp²)
أقصى درجات الصلابة والاحتكاك المنخفض	التيار المستمر/HiPIMS مع تحيز ركيزة مُحسَّن	صلب، DLC (عالي sp³)
خصائص بصرية/ميكانيكية مضبوطة	القذف التفاعلي (مع H₂ أو N₂)	أغشية a-C:H أو CNx مخصصة

هل أنت مستعد لتصميم الجيل القادم من طلاءات الكربون الخاصة بك؟

في KINTEK، نحن متخصصون في حلول القذف المتقدمة للتطبيقات المخبرية والبحثية. سواء كنت بحاجة إلى ترسيب أغشية DLC صلبة ومقاومة للتآكل أو ضبط دقيق لطلاءات الكربون غير المتبلورة الموصلة، فإن خبرتنا وأهداف الجرافيت عالية النقاء تضمن نتائج استثنائية.

نحن نساعدك على:

• تحقيق تحكم دقيق في نسب روابط sp²/sp³ للحصول على خصائص غشاء مصممة خصيصًا.
• تحسين عمليتك لإدارة الإجهاد الداخلي وزيادة الالتصاق.
• اختيار المعدات والمواد الاستهلاكية المناسبة لتطبيقك المحدد، بدءًا من الطبقات الموصلة البسيطة وحتى الطلاءات الوظيفية المعقدة.

اتصل بنا اليوم لمناقشة كيف يمكن لمعداتنا المخبرية وموادنا الاستهلاكية أن تدفع أبحاث المواد لديك إلى الأمام.

تواصل مع خبرائنا

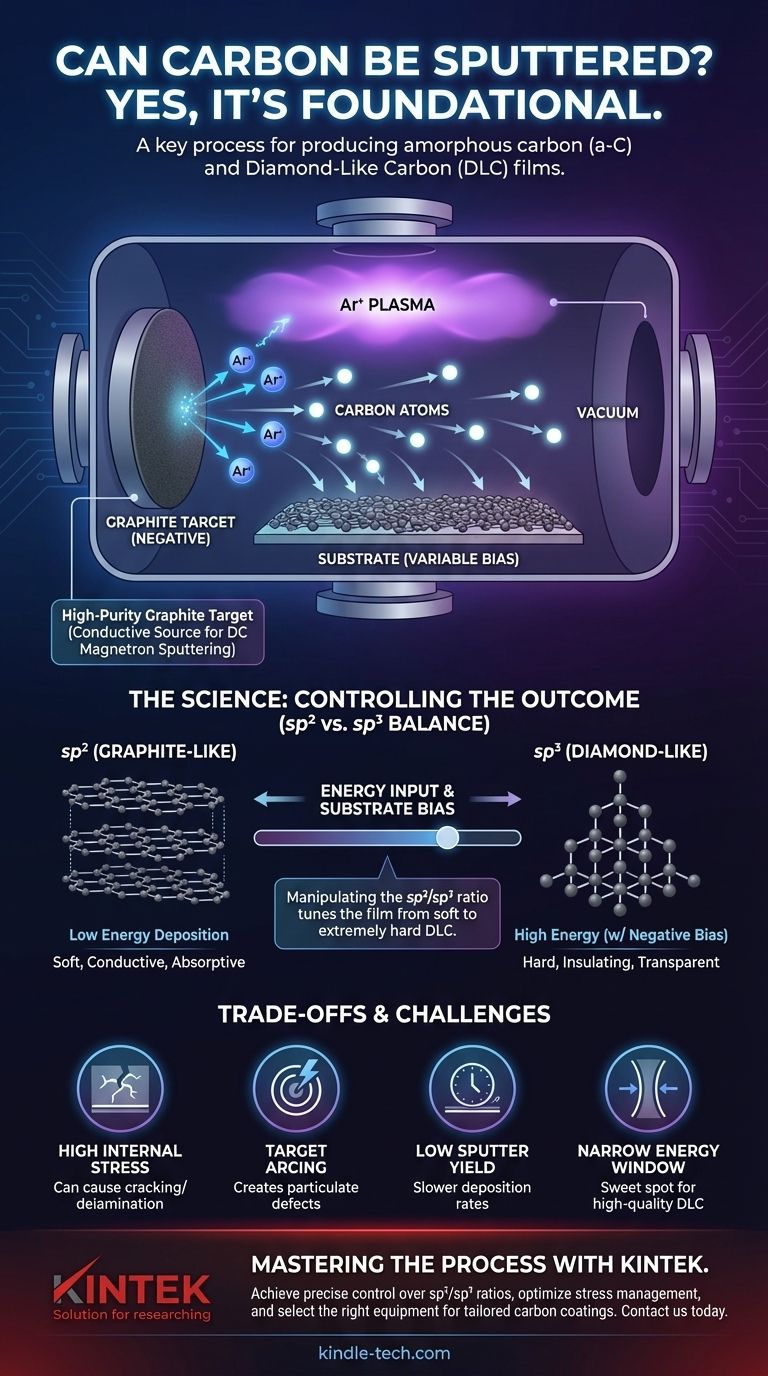

دليل مرئي
