كيف يعمل رش الأيونات الحزمة؟ تحقيق جودة فائقة للأغشية الرقيقة من خلال التحكم الدقيق

في جوهره، يعد رش الأيونات الحزمة (IBS) تقنية ترسيب للأغشية الرقيقة عالية الدقة. يستخدم شعاعًا مركّزًا وعالي الطاقة من الأيونات لإزاحة الذرات ماديًا من مادة المصدر، والمعروفة باسم "الهدف". تنتقل هذه الذرات المُزاحة بعد ذلك عبر غرفة تفريغ عالية لترسب على مكون، أو "ركيزة"، لتشكيل غشاء عالي الجودة وكثيف للغاية.

على عكس الطرق الأخرى التي يكون فيها البلازما على اتصال مباشر بكل من الهدف والركيزة، يفصل رش الأيونات الحزمة مصدر الأيونات عن الهدف. يوفر هذا الفصل تحكمًا مستقلاً ودقيقًا في عملية الترسيب، مما ينتج عنه أغشية ذات كثافة ونقاء وأداء فائقين.

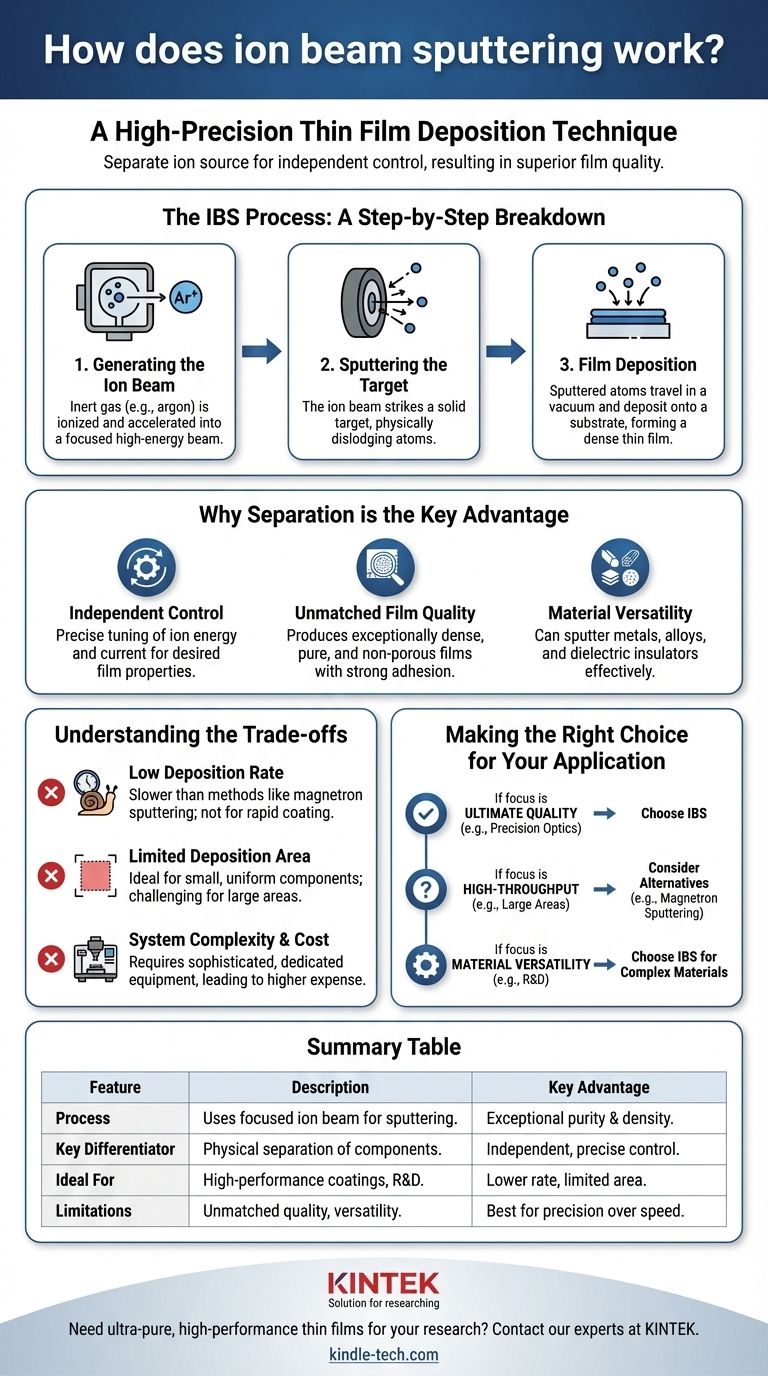

عملية رش الأيونات الحزمة: تحليل خطوة بخطوة

تأتي فعالية رش الأيونات الحزمة من طبيعته المنهجية والمتحكم فيها للغاية. تتم العملية بأكملها داخل غرفة تفريغ عالية لضمان نقاء الغشاء النهائي.

الخطوة 1: توليد شعاع الأيونات

تبدأ العملية بـ مصدر أيونات، وهو وحدة مميزة منفصلة عن المادة التي يتم ترسيبها. يتم تغذية غاز خامل، عادةً الأرغون، إلى هذا المصدر. يتم تطبيق الطاقة لنزع الإلكترونات من ذرات الأرغون، مما يخلق بلازما من أيونات الأرغون ذات الشحنة الموجبة.

يتم بعد ذلك استخلاص هذه الأيونات وتسريعها بواسطة مجال كهربائي، لتشكل شعاع أيونات عالي الطاقة محددًا جيدًا.

الخطوة 2: رش الهدف

يتم توجيه هذا الشعاع المُجمَّع (المتوازي) و أحادي الطاقة (طاقة موحدة) من الأيونات نحو الهدف. الهدف هو كتلة صلبة من المادة التي ترغب في ترسيبها، مثل معدن أو عازل كهربائي.

عندما تضرب الأيونات عالية الطاقة الهدف، فإنها تنقل زخمها إلى الذرات الموجودة على سطح الهدف. إذا كان نقل الطاقة كافيًا، فإنه يطرد الذرات من مادة الهدف في عملية تُعرف باسم الرش.

الخطوة 3: ترسيب الغشاء

تنتقل الذرات المرشوشة في خط مستقيم عبر الفراغ حتى تصطدم بالركيزة. عند الوصول، تتكثف على سطح الركيزة، لتبني تدريجيًا غشاءً رقيقًا طبقة ذرية تلو الأخرى.

نظرًا لأن هذه العملية تحدث في بيئة نظيفة ومنخفضة الضغط دون البلازما الفوضوية للطرق الأخرى، فإن الغشاء الناتج يكون نقيًا وكثيفًا للغاية.

لماذا يعد الفصل الميزة الرئيسية

السمة المميزة لـ IBS هو الفصل المادي بين مصدر الأيونات والهدف والركيزة. هذا الهيكل هو مصدر فوائده الأساسية.

التحكم المستقل

نظرًا لأن مصدر الأيونات مستقل، يمكن للمشغلين ضبط طاقة الشعاع الأيوني وتياره (عدد الأيونات في الثانية) بدقة. يتيح ذلك الضبط الدقيق لمعدل الترسيب وطاقة الذرات المترسبة، مما يؤثر بشكل مباشر على خصائص الغشاء النهائي.

جودة غشاء لا مثيل لها

ينتج شعاع الأيونات المتحكم فيه وأحادي الطاقة أغشية ذات خصائص فائقة. تكون الأغشية كثيفة بشكل استثنائي، وغير مسامية، ولها رابطة قوية بالركيزة. هذه الجودة ضرورية للتطبيقات المتطلبة مثل البصريات الدقيقة.

تنوع المواد

نظرًا لأن الهدف ليس جزءًا من الدائرة الكهربائية التي تنشئ الأيونات، يمكن لـ IBS رش أي مادة تقريبًا بفعالية. ويشمل ذلك المعادن والسبائك والعوازل الكهربائية، مما يجعله أداة متعددة الاستخدامات للغاية للإنتاج والبحث على حد سواء.

فهم المفاضلات

على الرغم من قوته، فإن IBS ليس الحل المناسب لكل تطبيق. دقته تأتي مع قيود واضحة يجب أخذها في الاعتبار.

معدل ترسيب منخفض

IBS هي عملية متعمدة وبطيئة نسبيًا. إن المعدل الذي يتم به رش المادة وترسيبها أقل بكثير من الطرق ذات الحجم الأعلى مثل الرش المغنطروني. وهذا يجعله أقل ملاءمة للتطبيقات التي تتطلب طلاءً سريعًا.

منطقة ترسيب محدودة

إن الطبيعة المركزة لشعاع الأيونات تجعله مثاليًا لطلاء المكونات الأصغر بحجم موحد عالٍ. ومع ذلك، فإن تحقيق هذا التوحيد نفسه على مساحات سطح كبيرة يمثل تحديًا كبيرًا وغالبًا ما يكون غير عملي باستخدام أنظمة IBS القياسية.

تعقيد النظام والتكلفة

إن الحاجة إلى مصدر أيونات مخصص، وغرف تفريغ عالية متطورة، وأنظمة تحكم دقيقة تجعل معدات IBS أكثر تعقيدًا وتكلفة من تقنيات الترسيب الأبسط.

اتخاذ الخيار الصحيح لتطبيقك

يتطلب تحديد ما إذا كان IBS هو الطريقة الصحيحة الموازنة بين دقته مقابل قيود السرعة والحجم المتأصلة فيه. استخدم الدليل التالي لاتخاذ قرار مستنير.

• إذا كان تركيزك الأساسي هو الجودة والدقة القصوى للفيلم: يعد IBS الخيار الأفضل للتطبيقات مثل الطلاءات البصرية عالية الأداء أو طبقات أشباه الموصلات المتقدمة حيث تكون خصائص المادة ذات أهمية قصوى.
• إذا كان تركيزك الأساسي هو الإنتاجية العالية أو طلاء المناطق الكبيرة: يجب عليك التفكير في طرق بديلة مثل الرش المغنطروني، والتي توفر معدلات ترسيب أعلى بكثير على حساب بعض جودة الفيلم والتحكم.
• إذا كان تركيزك الأساسي هو تنوع المواد للبحث المعقد: إن قدرة IBS على رش العوازل والسبائك المعقدة بنظافة تجعله أداة لا تقدر بثمن لعلوم المواد والبحث والتطوير.

في نهاية المطاف، يعد رش الأيونات الحزمة الأداة الحاسمة عندما لا يمكن المساس بأداء وجودة الغشاء الرقيق.

جدول ملخص:

الميزة	الوصف	الميزة الرئيسية
العملية	يستخدم شعاع أيونات مركّز لرش الذرات من هدف في غرفة تفريغ عالية.	نقاء وكثافة استثنائيان للفيلم.
المميز الرئيسي	الفصل المادي بين مصدر الأيونات والهدف والركيزة.	تحكم دقيق ومستقل في معلمات الترسيب.
مثالي لـ	الطلاءات البصرية عالية الأداء، طبقات أشباه الموصلات، والبحث والتطوير للمواد المعقدة.	جودة فيلم لا مثيل لها وتنوع المواد.
القيود	معدل ترسيب أقل وتغطية مساحة محدودة مقارنة بالطرق الأخرى.	الأكثر ملاءمة للتطبيقات الدقيقة بدلاً من الإنتاجية العالية.
