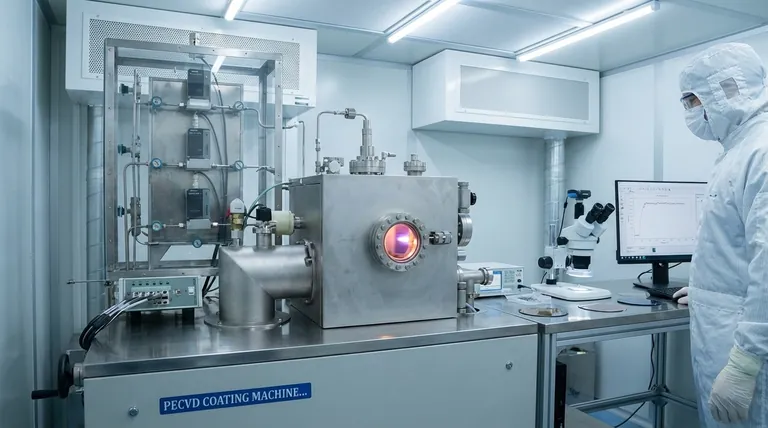

في جوهرها، يعد مفاعل ترسيب البلازما حجرة تفريغ يتم التحكم فيها بدرجة عالية ومصممة لنمو طبقات رقيقة للغاية من المادة، أو "أغشية"، على سطح يُعرف باسم الركيزة. ويتم تحقيق ذلك عن طريق تحويل غاز طليعي إلى حالة طاقة من المادة تسمى البلازما. ثم تستقر الجسيمات التفاعلية داخل هذه البلازما على الركيزة، لتبني غشاءً صلبًا بخصائص مصممة بدقة، وهي عملية أساسية لتصنيع الإلكترونيات الحديثة والبصريات والمواد المتقدمة.
ترسيب البلازما ليس مجرد تقنية طلاء؛ إنه أداة أساسية لتقنية النانو. إنه يتيح إنشاء مواد عالية الأداء من الذرة صعودًا، مما يسمح بالترسيب في درجات حرارة منخفضة وهو أمر بالغ الأهمية لبناء أجهزة معقدة ومتعددة الطبقات مثل رقائق الكمبيوتر.
العملية الأساسية: من الغاز إلى الغشاء الصلب
لفهم سبب قوة مفاعلات البلازما، يجب عليك أولاً فهم تسلسل عملياتها الأساسي. العملية برمتها عبارة عن سلسلة منسقة بعناية من الأحداث الفيزيائية والكيميائية التي تحدث داخل بيئة مغلقة.
إنشاء التفريغ (الفراغ)
تبدأ العملية بضخ كل الهواء تقريبًا خارج حجرة المفاعل. هذا التفريغ ضروري لأنه يزيل غازات الغلاف الجوي غير المرغوب فيها وبخار الماء، والتي قد تلوث الغشاء وتتداخل مع العملية. البيئة النظيفة والمتحكم فيها أمر بالغ الأهمية للترسيب عالي النقاء.
إدخال الغاز الطليعي
بعد ذلك، يتم إدخال غاز طليعي واحد أو أكثر إلى الحجرة بمعدل تدفق يتم التحكم فيه بدقة. تحتوي هذه الغازات على اللبنات الذرية للغشاء المطلوب. على سبيل المثال، لترسيب غشاء نيتريد السيليكون، يمكن استخدام غازات مثل السيلان (SiH₄) والأمونيا (NH₃).
إشعال البلازما: الحالة الرابعة للمادة
مع وجود الغاز الطليعي في الداخل، يتم تطبيق الطاقة - عادةً في شكل مجال كهربائي بتردد الراديو (RF) أو تيار مباشر (DC) - على الحجرة. يقوم مجال الطاقة القوي هذا بتجريد الإلكترونات من ذرات وجزيئات الغاز، مما يخلق "حساءً" متوهجًا وعالي التفاعل من الأيونات والإلكترونات والجذور الحرة والجسيمات المتعادلة. هذه هي البلازما.
الترسيب على الركيزة
يتم بعد ذلك دفع الأنواع عالية التفاعل داخل البلازما نحو الركيزة. اعتمادًا على التقنية المحددة، إما أنها تخضع لتفاعل كيميائي مباشرة على سطح الركيزة لتكوين مادة صلبة جديدة (ترسيب البخار الكيميائي المعزز بالبلازما - PECVD) أو تقصف هدفًا ماديًا لقصفه لإخراج الذرات، التي تسافر بعد ذلك عبر الحجرة وتترسب على الركيزة، لتشكل غشاءً رقيقًا (ترسيب الأغشية الرقيقة المادية - PVD).
الأنواع الرئيسية لترسيب البلازما
في حين أن المبدأ الأساسي يظل كما هو، فإن أنواع المفاعلات المختلفة تستغل البلازما بطرق متميزة لتحقيق نتائج مختلفة.
ترسيب البخار الكيميائي المعزز بالبلازما (PECVD)
في ترسيب البخار الكيميائي المعزز بالبلازما (PECVD)، يتمثل الدور الأساسي للبلازما في توفير الطاقة اللازمة لتفكيك الغازات الطليعية ودفع التفاعلات الكيميائية على سطح الركيزة. يسمح هذا "التعزيز بالبلازما" بترسيب أغشية عالية الجودة في درجات حرارة أقل بكثير مما هو الحال في ترسيب البخار الكيميائي التقليدي (CVD)، الذي يعتمد فقط على الحرارة العالية. هذا أمر بالغ الأهمية لطلاء المكونات الإلكترونية الحساسة للحرارة.
ترسيب الأغشية الرقيقة المادية (PVD) / القصف
في ترسيب الأغشية الرقيقة المادية (PVD)، تكون العملية مادية وليست كيميائية. يتم إنشاء بلازما من غاز خامل، مثل الأرغون. يتم تسريع أيونات الأرغون الموجبة نحو كتلة صلبة من المادة المصدر، تسمى "الهدف". يعمل هذا القصف النشط مثل آلة صنفرة على المستوى الذري، مما يؤدي إلى إخراج الذرات من الهدف، والتي تسافر بعد ذلك عبر الحجرة وتترسب على الركيزة، لتشكل غشاءً رقيقًا.
ترسيب الطبقة الذرية (ALD)
ترسيب الطبقة الذرية (ALD) هو تقنية أكثر تقدمًا توفر أقصى درجات الدقة. إنها تستخدم تسلسلاً من التفاعلات الكيميائية ذاتية التحديد، حيث يتم ضخ الغازات الطليعية إلى الحجرة واحدة تلو الأخرى. تبني هذه العملية المادة حرفيًا طبقة ذرية واحدة في كل دورة، مما ينتج عنه تجانس لا مثيل له والقدرة على طلاء الهياكل ثلاثية الأبعاد المعقدة بشكل مثالي.
فهم المفاضلات
ترسيب البلازما هو تقنية قوية، ولكنه ينطوي على مفاضلات هندسية حاسمة. جودة الغشاء النهائي هي نتيجة مباشرة لموازنة معلمات العملية المتنافسة.
درجة الحرارة مقابل جودة الغشاء
إحدى المزايا الرئيسية للبلازما هي المعالجة في درجات حرارة منخفضة. ومع ذلك، قد تكون الأغشية المترسبة في درجات حرارة أقل أقل كثافة أو تحتوي على إجهاد داخلي أكبر مقارنة بتلك التي تنمو في درجات حرارة أعلى. يمكن أن يساعد تحسين البلازما في تخفيف ذلك، لكن المقايضة تظل اعتبارًا أساسيًا.
الضغط والطاقة
يرتبط ضغط الحجرة وكمية الطاقة المستخدمة لتوليد البلازما ارتباطًا مباشرًا. يمكن أن تؤدي الطاقة والضغط الأعلى إلى زيادة معدل الترسيب ولكنها قد تؤدي أيضًا إلى تفاعلات في الطور الغازي تخلق جزيئات، مما يلوث الغشاء. كما أنها تؤثر على إجهاد وكثافة الغشاء.
التجانس مقابل الإنتاجية
يعد تحقيق سماكة غشاء متجانسة تمامًا عبر ركيزة كبيرة (مثل ويفر السيليكون مقاس 300 مم) تحديًا كبيرًا. غالبًا ما يتم تحسين تصميمات المفاعلات ووصفات العملية لصالح التجانس، ولكن هذا قد يأتي على حساب معدل ترسيب أبطأ، مما يقلل من إنتاجية التصنيع.
اختيار الخيار الصحيح لتطبيقك
يعتمد اختيار طريقة ترسيب البلازما الصحيحة كليًا على المادة التي تقوم بإنشائها ووظيفتها المقصودة.
- إذا كان تركيزك الأساسي هو ترسيب الأغشية العازلة أو العازلة في درجات حرارة منخفضة: فإن ترسيب البخار الكيميائي المعزز بالبلازما (PECVD) هو طريقتك المفضلة لتحقيق التوازن بين السرعة والجودة في تطبيقات مثل طبقات التخميل لأشباه الموصلات.
- إذا كان تركيزك الأساسي هو ترسيب أغشية معدنية أو موصلة عالية النقاء: يوفر القصف (شكل من أشكال ترسيب الأغشية الرقيقة المادية - PVD) نقاءً ممتازًا للغشاء والتصاقًا، مما يجعله مثاليًا لإنشاء التوصيلات الكهربائية والطلاءات العاكسة.
- إذا كان تركيزك الأساسي هو تحقيق الدقة المطلقة والطلاء المطابق للهياكل ثلاثية الأبعاد المعقدة: فإن ترسيب الطبقة الذرية (ALD) هو الخيار الأفضل للإلكترونيات الدقيقة المتقدمة وأجهزة الاستشعار والمحركات الدقيقة (MEMS)، على الرغم من معدل الترسيب الأبطأ.
من خلال فهم هذه المبادئ، يتحول المفاعل من آلة معقدة إلى أداة دقيقة لهندسة المواد من الذرة صعودًا.
جدول ملخص:
| الميزة الرئيسية | الوصف |
|---|---|
| العملية الأساسية | تحويل الغاز الطليعي إلى بلازما لترسيب أغشية رقيقة على ركيزة في حجرة تفريغ. |
| الأنواع الرئيسية | ترسيب البخار الكيميائي المعزز بالبلازما (PECVD) (مواد عازلة في درجات حرارة منخفضة)، ترسيب الأغشية الرقيقة المادية/القصف (PVD) (المعادن)، ترسيب الطبقة الذرية (ALD) (دقة على المستوى الذري). |
| المزايا الرئيسية | المعالجة في درجات حرارة منخفضة، أغشية عالية النقاء، تحكم دقيق في خصائص المادة. |
| التطبيقات الشائعة | تصنيع أشباه الموصلات، الطلاءات البصرية، أجهزة الاستشعار والمحركات الدقيقة (MEMS)، أبحاث المواد المتقدمة. |
هل أنت مستعد لهندسة المواد من الذرة صعودًا؟
ترسيب البلازما هو حجر الزاوية في تقنية النانو الحديثة، مما يتيح إنشاء أغشية رقيقة عالية الأداء لأشباه الموصلات والبصريات والمواد المتقدمة. تتخصص KINTEK في توفير معدات ومواد استهلاكية معملية عالية الجودة لعمليات ترسيب البلازما، بما في ذلك أنظمة ترسيب البخار الكيميائي المعزز بالبلازما (PECVD) وترسيب الأغشية الرقيقة المادية (PVD) وترسيب الطبقة الذرية (ALD). سواء كنت تقوم بتطوير إلكترونيات الجيل التالي أو تجري أبحاثًا متطورة في مجال المواد، فإن خبرتنا تضمن حصولك على الأدوات الدقيقة اللازمة للنجاح.
اتصل بـ KINTEK اليوم لمناقشة احتياجاتك المعملية المحددة واكتشاف كيف يمكن لحلولنا تعزيز قدراتك في البحث والتطوير.
