في التطبيقات المهنية والصناعية، هناك خمسة أنواع أساسية من أجهزة استشعار درجة الحرارة الإلكترونية، يعمل كل منها على مبدأ فيزيائي متميز. وهي المزدوجات الحرارية، وكواشف درجة الحرارة المقاومة (RTDs)، والثرمستورات، والمستشعرات القائمة على أشباه الموصلات، والمستشعرات بالأشعة تحت الحمراء. يعد اختيار المستشعر الصحيح أمرًا بالغ الأهمية، حيث إنها توفر أداءً مختلفًا تمامًا من حيث نطاق درجة الحرارة والدقة والتكلفة والمتانة.
الخلاصة الأساسية هي أنه لا يوجد مستشعر درجة حرارة "أفضل" واحد. الخيار المثالي هو دائمًا مقايضة، مما يجبر على اتخاذ قرار بين عوامل مثل النطاق الشديد للمزدوجة الحرارية، أو دقة مقياس درجة الحرارة المقاوم (RTD)، أو التكلفة المنخفضة للثرمستور.
كيف يعمل كل مستشعر: المبادئ الأساسية
يعد فهم مبدأ التشغيل الأساسي لكل مستشعر هو الخطوة الأولى نحو اختيار الأداة المناسبة لتطبيقك المحدد.
المزدوجات الحرارية: تأثير سيبك (Seebeck Effect)
يتم إنشاء المزدوجة الحرارية عن طريق توصيل سلكين مصنوعين من معادن مختلفة. عندما يتم تسخين هذا الوصل أو تبريده، فإنه ينتج جهدًا صغيرًا يتناسب مع تغير درجة الحرارة.
تُعرف هذه الظاهرة باسم تأثير سيبك. نظرًا لبنائها البسيط، فإن المزدوجات الحرارية متينة للغاية ويمكنها قياس نطاق واسع جدًا من درجات الحرارة، غالبًا من مئات الدرجات تحت الصفر إلى ما يزيد عن 2000 درجة مئوية.
كواشف درجة الحرارة المقاومة (RTDs): الدقة من خلال المقاومة
يستفيد مقياس درجة الحرارة المقاوم (RTD) من المبدأ القائل بأن المقاومة الكهربائية للمعدن النقي تتغير بطريقة خطية ويمكن التنبؤ بها بدرجة عالية مع درجة الحرارة.
تستخدم هذه المستشعرات عادةً ملفًا أو غشاءً من البلاتين بسبب استقراره الاستثنائي. تشتهر مقاييس درجة الحرارة المقاومة (RTDs) بـ دقتها العالية وقابليتها للتكرار واستقرارها على مدى فترات طويلة، مما يجعلها معيارًا للعمليات المخبرية والصناعية الحرجة.
الثرمستورات: حساسية عالية، نطاق ضيق
الثرمستور هو نوع من المقاومات التي تعتمد مقاومتها بشكل كبير على درجة الحرارة. النوع الأكثر شيوعًا هو الثرمستور ذو معامل درجة الحرارة السالب (NTC)، حيث تنخفض المقاومة مع زيادة درجة الحرارة.
المصنوعة من مواد شبه موصلة (مثل الأكاسيد المعدنية)، توفر الثرمستورات أعلى حساسية لأي مستشعر ولكنها تعمل على نطاق درجة حرارة أضيق بكثير. إنها توفر تغييرًا كبيرًا في الإشارة لتغير صغير في درجة الحرارة، مما يجعلها مثالية للقياسات عالية الدقة.
مستشعرات أشباه الموصلات (IC): الخيار الرقمي
هذه مستشعرات حديثة مبنية على دوائر متكاملة من السيليكون (ICs). إنها تعمل باستخدام خصائص درجة الحرارة المتوقعة لـ وصلة p-n شبه الموصلة (مثل الثنائي).
ميزتها الأساسية هي أنه يمكن تضمين دوائر تكييف الإشارة وحتى التحويل من تناظري إلى رقمي على نفس الشريحة. هذا يجعلها سهلة الدمج، ومنخفضة التكلفة، ومتاحة بمخرجات جهد بسيطة أو رقمية.
المستشعرات بالأشعة تحت الحمراء (IR): القياس بدون تلامس
على عكس الأنواع الأخرى، يقيس المستشعر بالأشعة تحت الحمراء (IR) درجة الحرارة دون تلامس مادي. وهو يعمل عن طريق اكتشاف وقياس الإشعاع الحراري (الطاقة تحت الحمراء) المنبعث من جسم ما.
هذه هي الطريقة الوحيدة لقياس درجة حرارة الأجسام المتحركة، أو الأسطح الساخنة بشكل خطير، أو الأجسام في فراغ. قد تتأثر دقتها بخصائص السطح (الانبعاثية) للجسم الذي يتم قياسه.
فهم المفاضلات: نظرة مقارنة
لا يتفوق أي مستشعر في جميع المجالات. سيعتمد قرارك على المقايضات التي أنت على استعداد لتقديمها بناءً على احتياجات مشروعك.
نطاق درجة الحرارة
تعتبر المزدوجات الحرارية هي الفائز الواضح من حيث النطاق، حيث يمكن لبعض الأنواع قياس ما يصل إلى 2300 درجة مئوية. توفر مقاييس درجة الحرارة المقاومة (RTDs) نطاقًا عمليًا واسعًا (على سبيل المثال، من -200 درجة مئوية إلى 850 درجة مئوية)، في حين أن الثرمستورات ومستشعرات الدوائر المتكاملة لأشباه الموصلات محدودة بنطاق أضيق بكثير، عادةً حوالي -50 درجة مئوية إلى 150 درجة مئوية.
الدقة والاستقرار
تعتبر مقاييس درجة الحرارة المقاومة (RTDs) هي الأكثر دقة واستقرارًا بمرور الوقت. يمكن أن تكون الثرمستورات الدقيقة دقيقة للغاية ضمن نطاقها المحدود، لكن المزدوجات الحرارية أكثر عرضة للانحراف ولديها دقة أساسية أقل، وغالبًا ما تتطلب معايرة دقيقة.
التكلفة والتعقيد
تعتبر الثرمستورات ومستشعرات الدوائر المتكاملة لأشباه الموصلات بشكل عام الخيارات الأقل تكلفة. أجهزة RTDs والإلكترونيات اللازمة للقياس أكثر تكلفة. في حين أن المستشعر المزدوج الحراري نفسه غير مكلف، فإن الأسلاك الإضافية المتخصصة وإلكترونيات تكييف الإشارة تزيد من التكلفة والتعقيد الإجمالي للنظام.
المتانة ووقت الاستجابة
تعتبر المزدوجات الحرارية قوية بشكل استثنائي ويمكنها تحمل الاهتزاز والصدمات الميكانيكية الكبيرة. تتمتع الثرمستورات، بحجمها الصغير، عادةً بأسرع وقت استجابة للتغير في درجة الحرارة.
اتخاذ الخيار الصحيح لهدفك
اختر المستشعر الخاص بك بناءً على المتطلب الأكثر أهمية لتطبيقك.
- إذا كان تركيزك الأساسي هو نطاق درجة الحرارة القصوى والمتانة: تعتبر المزدوجة الحرارية هي الخيار العملي الوحيد لبيئات درجات الحرارة الصناعية العالية جدًا مثل الأفران أو المحركات.
- إذا كان تركيزك الأساسي هو الدقة العالية والاستقرار: يعتبر مقياس درجة الحرارة المقاوم (RTD) هو المعيار للبحث العلمي والمعايرة والتحكم الحرج في العمليات حيث تكون الدقة غير قابلة للتفاوض.
- إذا كان تركيزك الأساسي هو الحساسية العالية ضمن نطاق محدود بتكلفة منخفضة: يعتبر الثرمستور مثاليًا للتطبيقات مثل منظمات الحرارة الرقمية والأجهزة الطبية ومراقبة درجة حرارة البطارية.
- إذا كان تركيزك الأساسي هو سهولة التكامل والإلكترونيات منخفضة التكلفة: يعتبر مستشعر الدائرة المتكاملة لأشباه الموصلات مثاليًا للإلكترونيات الاستهلاكية عالية الإنتاج والأجهزة ومراقبة درجة الحرارة على مستوى اللوحة.
- إذا كان تركيزك الأساسي هو القياس بدون تلامس: يعتبر المستشعر بالأشعة تحت الحمراء هو الحل الحاسم لقياس الأهداف المتحركة أو الأسطح التي يتعذر الوصول إليها أو الأجسام شديدة السخونة من مسافة آمنة.
في نهاية المطاف، فإن مطابقة نقاط القوة المتأصلة للمستشعر مع متطلبات مشكلتك المحددة هو مفتاح نظام قياس ناجح.
جدول ملخص:
| نوع المستشعر | المبدأ الأساسي | نقاط القوة الرئيسية | التطبيقات الشائعة |
|---|---|---|---|
| المزدوجة الحرارية | تأثير سيبك (معادن مختلفة) | نطاق درجة حرارة قصوى، متانة | الأفران الصناعية، المحركات |
| RTD | تغير مقاومة المعدن | دقة عالية، استقرار، قابلية للتكرار | المختبر، التحكم في العمليات |
| الثرمستور | تغير مقاومة أشباه الموصلات | حساسية عالية، تكلفة منخفضة | الأجهزة الطبية، منظمات الحرارة |
| دائرة متكاملة لأشباه الموصلات | خصائص وصلة p-n | سهولة التكامل، مخرج رقمي | الإلكترونيات الاستهلاكية، الأجهزة |
| الأشعة تحت الحمراء (IR) | اكتشاف الإشعاع الحراري | قياس بدون تلامس | الأجسام المتحركة، الأسطح الخطرة |
هل تحتاج إلى مساعدة في اختيار مستشعر درجة الحرارة المثالي لمختبرك أو عمليتك؟ المستشعر الصحيح ضروري للحصول على نتائج دقيقة وكفاءة العملية. في KINTEK، نحن متخصصون في المعدات المخبرية والمواد الاستهلاكية، بما في ذلك مجموعة واسعة من حلول استشعار درجة الحرارة. يمكن لخبرائنا مساعدتك في التنقل بين المفاضلات بين النطاق والدقة والتكلفة للعثور على التطابق المثالي لاحتياجات مختبرك المحددة. اتصل بنا اليوم لمناقشة تطبيقك وضمان حصولك على البيانات الدقيقة والموثوقة التي تحتاجها.

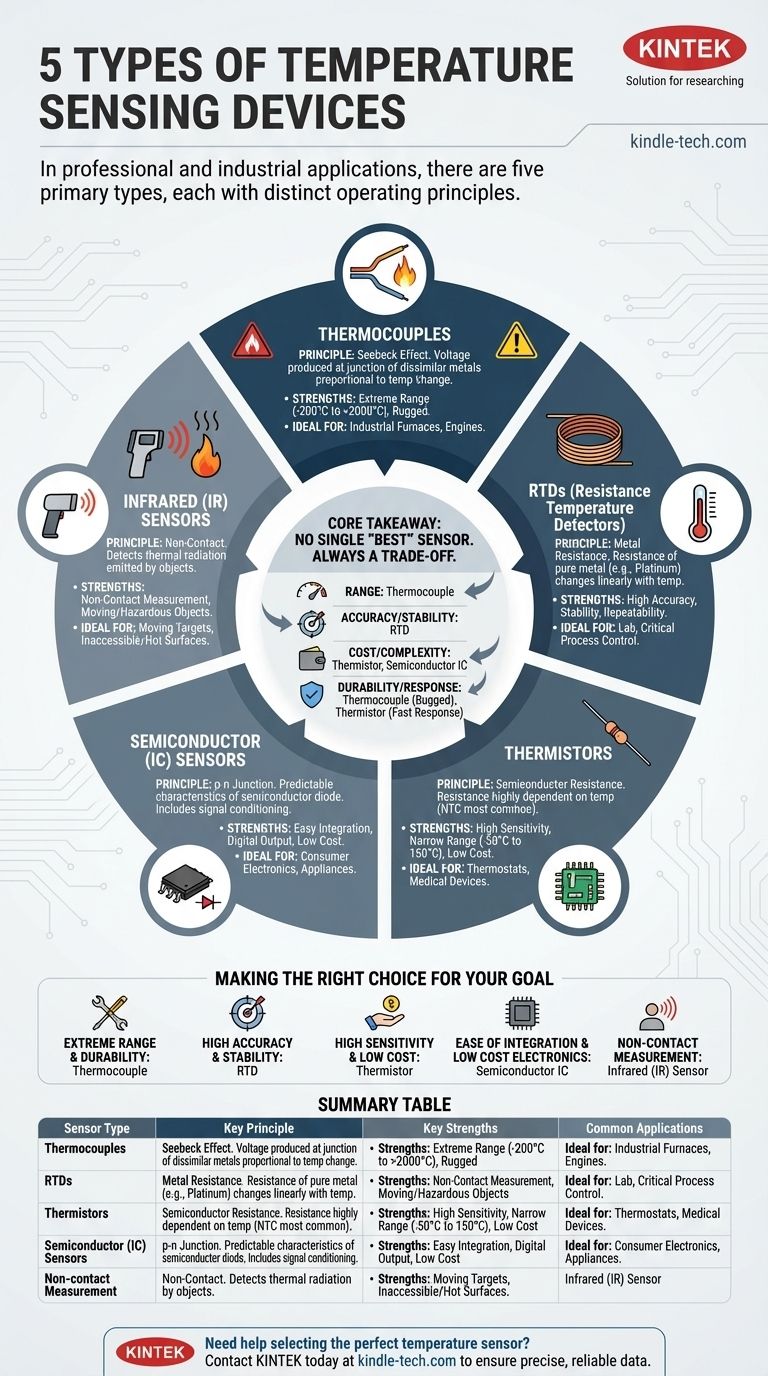

دليل مرئي
