ما هي أساسيات الفرن الدوار؟ دليل لمعالجة المواد على النطاق الصناعي

في جوهره، الفرن الدوار هو فرن صناعي ضخم، يدور ببطء، مصمم للمعالجة المستمرة للمواد الصلبة بدرجات حرارة عالية. يتكون من غلاف فولاذي أسطواني طويل مبطن بمادة مقاومة للحرارة، ويتم تركيبه بزاوية طفيفة بالنسبة للمستوى الأفقي. هذا التصميم الذي يبدو بسيطًا هو المحرك وراء عدد لا يحصى من العمليات الصناعية، من تصنيع الأسمنت إلى معالجة المعادن.

عبقرية الفرن الدوار لا تكمن فقط في قدرته على توليد حرارة عالية، ولكن في كيفية عمل ميله الطفيف ودورانه المستمر بتناغم. هذا المزيج يحرك ويخلط ويعرض باستمرار كل جسيم من المادة لبيئة حرارية مضبوطة على نطاق واسع.

كيف يحقق الفرن الدوار تحويل المواد

الفرن الدوار هو أكثر من مجرد حاوية؛ إنه نظام ديناميكي. يسهل تصميمه بشكل مباشر التغيرات الفيزيائية والكيميائية المطلوبة للمنتج النهائي.

مبدأ الميل والدوران

يميل الفرن بأكمله بزاوية طفيفة، تتراوح عادة بين 1 و 4 درجات. ومع دوران الفرن ببطء (عادة 1-3 دورات في الدقيقة)، تسحب الجاذبية المادة بلطف إلى الأسفل من طرف التغذية العلوي نحو طرف التفريغ السفلي.

هذا العمل المستمر واللطيف للتقليب هو مفتاح فعاليته. فهو يضمن خلطًا شاملاً ويضمن تعرض جميع المواد بشكل موحد للغازات الساخنة التي تمر عبر الفرن.

تدفق الحرارة: التدفق المعاكس مقابل التدفق المتوازي

لتسخين المادة، تمرر الغازات الساخنة عبر طول الأسطوانة. يمكن القيام بذلك بإحدى طريقتين.

التدفق المعاكس هو الطريقة الأكثر شيوعًا وكفاءة حرارية. يتم إدخال الغازات الساخنة عند طرف التفريغ السفلي وتتحرك صعودًا، وتخرج عند طرف التغذية العلوي. وهذا يعني أن الغازات الأكثر سخونة تلتقي بالمواد الأكثر معالجة، مما يزيد من انتقال الحرارة.

يتضمن التدفق المتوازي إدخال الغاز الساخن من نفس الطرف الذي يتم فيه تغذية المواد. كلاهما يتحرك في نفس الاتجاه. تُستخدم هذه الطريقة عندما تكون هناك حاجة إلى تسخين سريع أو كيمياء عملية محددة.

تشريح الفرن الدوار: المكونات الأساسية

بينما تختلف التصميمات، يتم بناء جميع الأفران الدوارة من مجموعة من المكونات الأساسية المصممة لتحمل الحرارة الشديدة والإجهاد الميكانيكي الهائل.

الغلاف والبطانة المقاومة للحرارة

الغلاف هو الأسطوانة الفولاذية الخارجية التي تشكل جسم الفرن. يوفر السلامة الهيكلية.

داخل الغلاف توجد البطانة المقاومة للحرارة، وهي طبقة من الطوب أو مادة قابلة للصب شديدة المقاومة للحرارة. تحمي هذه البطانة الغلاف الفولاذي من درجات حرارة العملية، التي يمكن أن تتجاوز 1450 درجة مئوية (2640 درجة فهرنهايت)، وتمنع التآكل الكيميائي.

نظام الدعم: الإطارات، البكرات، وبكرات الدفع

يتم دعم الوزن الهائل للفرن بواسطة حلقتين فولاذيتين ضخمتين أو أكثر، تسمى إطارات الدعم أو حلقات الركوب، والتي يتم تركيبها حول الغلاف.

تركب هذه الإطارات على عجلات فولاذية شديدة التحمل تسمى بكرات الدعم أو عجلات المحور، والتي يتم تركيبها على أساس خرساني. يسمح هذا التجميع للفرن بالدوران بسلاسة.

يتم وضع بكرات الدفع مقابل جانب الإطار لمنع الفرن من الانزلاق إلى الأسفل بسبب ميله.

نظام القيادة

ترس القيادة هو ترس حلقي كبير، غالبًا ما يسمى ترس المحيط، متصل بغلاف الفرن. يتم تدويره بواسطة ترس صغير متصل بمحرك صناعي عالي عزم الدوران. يوفر هذا النظام الدوران البطيء والقوي اللازم للتشغيل.

التغذية، التفريغ، والأختام

في الطرف العلوي الثابت، يوجه مبيت التغذية المواد الخام إلى الفرن الدوار. في الطرف السفلي، تخرج المواد المعالجة عبر مبيت التفريغ.

الأهم من ذلك، يتم تركيب أختام في كلا الطرفين لمنع تسرب الهواء البارد إلى الفرن وهروب الغازات الساخنة أو الغبار. يعتبر الإغلاق المناسب أمرًا حيويًا للكفاءة الحرارية والتحكم البيئي.

فهم المقايضات والواقع التشغيلي

يتضمن تشغيل الفرن الدوار إدارة توازن مستمر بين أهداف الإنتاج والقيود المادية.

تحديات الكفاءة الحرارية

الأفران الدوارة ضخمة وتشيع كمية كبيرة من الحرارة، مما يجعلها كثيفة الاستهلاك للطاقة. لتحسين الكفاءة، تدمج العديد من الأفران مبادلات حرارية داخلية، مثل السلاسل أو الرافعات، التي تساعد على نقل الحرارة من تيار الغاز إلى طبقة المواد بشكل أكثر فعالية.

الأهمية الحاسمة للإغلاق

إحكام الهواء أمر بالغ الأهمية. تؤدي الأختام السيئة مباشرة إلى فقدان الحرارة، مما يتطلب المزيد من الوقود للحفاظ على درجة الحرارة المستهدفة. كما أنها تسبب عدم استقرار العملية عن طريق السماح بدخول الهواء غير المتحكم فيه، مما قد يعطل الكيمياء الحساسة لعملية الحرق.

الإجهاد الميكانيكي والمحاذاة

يضع الجمع بين الوزن الشديد والدوران المستمر والتمدد الحراري إجهادًا لا يصدق على مكونات الفرن. المحاذاة الدقيقة لبكرات الدعم هي العامل الأكثر أهمية للتشغيل الموثوق. تتسبب المحاذاة الخاطئة في تآكل غير متساوٍ للإطارات والبكرات، مما يؤدي إلى أعطال ميكانيكية مكلفة ووقت توقف.

اتخاذ الخيار الصحيح لهدفك

يتيح لك فهم المبادئ الأساسية للفرن الدوار التركيز على العوامل الأكثر أهمية لهدفك المحدد.

• إذا كان تركيزك الأساسي هو كفاءة العملية: أعط الأولوية لتصميم تدفق الغاز المعاكس واستخدام مبادلات حرارية داخلية فعالة لزيادة نقل الحرارة إلى أقصى حد.
• إذا كان تركيزك الأساسي هو الصيانة والموثوقية: انتبه بشكل كبير إلى محاذاة بكرات الدعم والإطارات وتشحيمها وحالتها.
• إذا كان تركيزك الأساسي هو جودة المنتج: حافظ على تحكم دقيق في سرعة دوران الفرن، وملف درجة الحرارة، ومعدل التغذية لضمان خضوع كل جسيم لمعالجة موحدة.

من خلال فهم هذه المبادئ الأساسية، يمكنك تقدير الفرن الدوار ليس كأنبوب بسيط، بل كنظام مضبوط بدقة لتحويل المواد على نطاق صناعي.

جدول الملخص:

المكون الرئيسي	الوظيفة الأساسية
الغلاف والبطانة المقاومة للحرارة	أسطوانة فولاذية ببطانة مقاومة للحرارة لتحمل درجات الحرارة القصوى.
نظام الدعم (الإطارات/البكرات)	يدعم الوزن الهائل للفرن ويسمح بالدوران السلس.
نظام القيادة (ترس المحيط)	يوفر الدوران البطيء والقوي (1-3 دورة في الدقيقة) اللازم للتشغيل.
الميل والدوران	يحرك ويخلط المواد بلطف لتعرض موحد للحرارة.
الأختام	تمنع فقدان الحرارة وعدم استقرار العملية عن طريق احتواء الغازات الساخنة.

حسّن معالجتك ذات درجة الحرارة العالية مع KINTEK

يعد فهم أساسيات الفرن الدوار الخطوة الأولى نحو تحقيق إنتاج صناعي فعال وموثوق. سواء كنت تعالج المعادن، أو تصنع الأسمنت، أو تطور مواد جديدة، فإن المعدات المناسبة أمر بالغ الأهمية لجودة المنتج ووقت التشغيل.

تتخصص KINTEK في توفير معدات معملية وتجريبية قوية تعكس هذه المبادئ الصناعية. تساعدك خبرتنا على اختبار عملياتك وتوسيع نطاقها وإتقانها قبل الالتزام باستثمار واسع النطاق.

دع KINTEK تكون شريكك في الابتكار. اتصل بخبرائنا اليوم لمناقشة كيف يمكن لحلولنا أن تساعدك في تحقيق تحكم دقيق في درجة الحرارة، وخلط موحد، وأداء موثوق لتطبيقك المحدد.

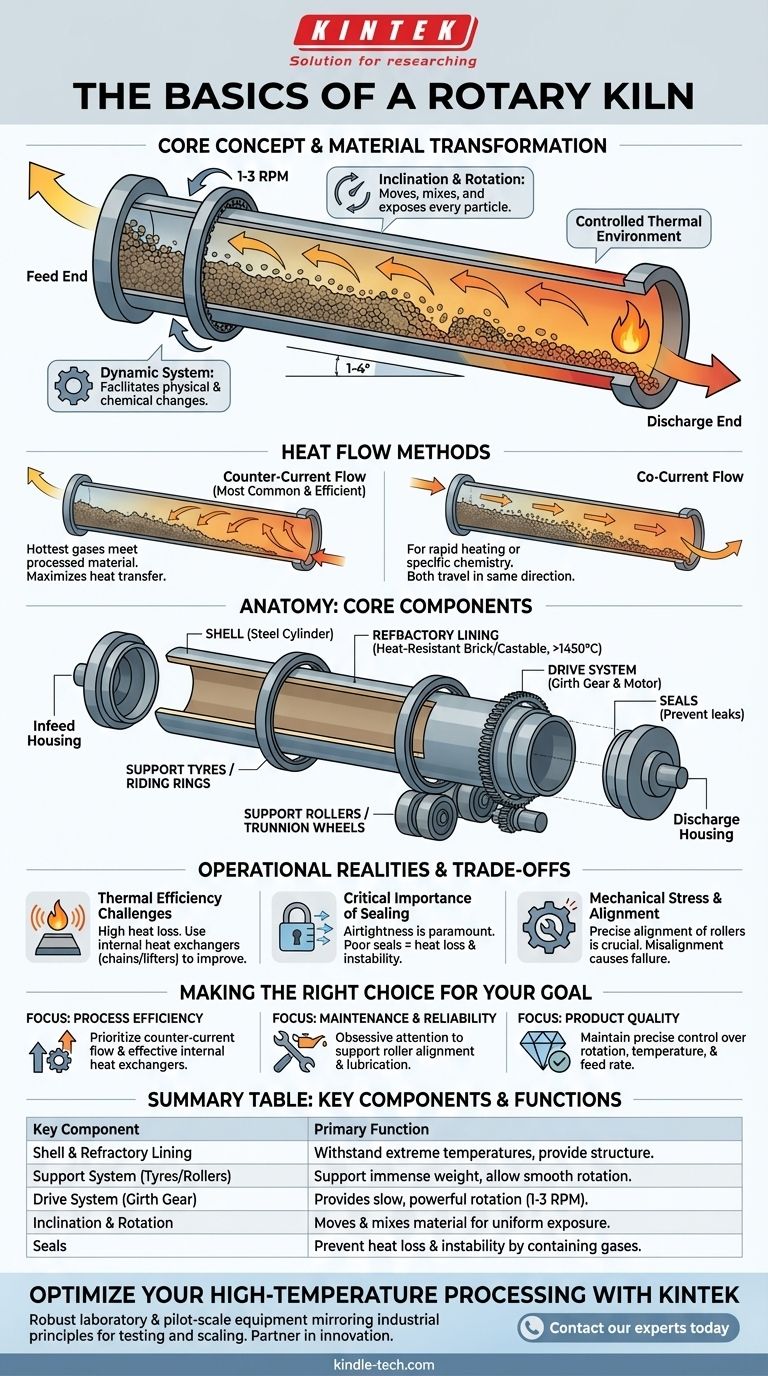

دليل مرئي
