ما هي الأنواع المختلفة للرش بالتقاذف؟ دليل لطرق التيار المستمر، والترددات الراديوية، والمغناطيس الدوار، وحزمة الأيونات

في جوهرها، يتم التمييز بين الأنواع المختلفة للرش بالتقاذف من خلال مصدر الطاقة المستخدم لإنشاء البلازما والتكوين المحدد للنظام. الطريقتان الأساسيتان هما الرش بالتقاذف بالتيار المستمر (DC)، وهو مثالي للمواد الموصلة كهربائيًا مثل المعادن، والرش بالتقاذف بالترددات الراديوية (RF)، وهو ضروري لترسيب المواد العازلة غير الموصلة.

الخيار بين تقنيات الرش بالتقاذف ليس عشوائيًا؛ بل يمليه بشكل أساسي التوصيل الكهربائي للمادة الهدف التي تنوي ترسيبها. تُضاف الطرق المتقدمة مثل الرش بالمغناطيس الدوار أو حزمة الأيونات لتعزيز السرعة والتحكم وجودة الفيلم.

المبدأ الأساسي: كيف يعمل الرش بالتقاذف

الرش بالتقاذف هو عملية ترسيب الأغشية الرقيقة الفيزيائية (PVD) المستخدمة لترسيب طبقات رقيقة للغاية من المادة على سطح، أو ركيزة. يوفر التصاقًا استثنائيًا للفيلم وتحكمًا في السماكة.

الآلية الأساسية

يتم تطبيق جهد عالٍ داخل غرفة تفريغ مملوءة بغاز خامل، عادةً الأرجون. يُشعل هذا الجهد الغاز ليتحول إلى بلازما، وهي حالة من المادة تحتوي على أيونات موجبة وإلكترونات حرة.

تُسرَّع أيونات الغاز الموجبة الشحنة باتجاه مادة المصدر، والمعروفة باسم الهدف. تقصف الأيونات النشطة الهدف بقوة كافية لانتزاع، أو "قذف" ذرات فردية.

ثم تنتقل هذه الذرات المقذوفة عبر الغرفة وتترسب على الركيزة، مكونة طبقة فيلم رقيقة وموحدة طبقة تلو الأخرى.

طرق الرش بالتقاذف الأساسية

يأتي الاختلاف الأساسي بين أنواع الرش بالتقاذف من مصدر الطاقة المستخدم لتوليد البلازما والحفاظ عليها. يؤثر هذا الاختيار بشكل مباشر على المواد التي يمكن ترسيبها.

الرش بالتيار المستمر: أداة العمل للمعادن

في الرش بالتيار المستمر، يتم تطبيق جهد تيار مستمر سالب ثابت على الهدف. يجذب هذا باستمرار أيونات الأرجون الموجبة، مما يؤدي إلى عملية رش ثابتة.

نظرًا لاعتماده على تدفق مستمر للشحنة، فإن الرش بالتيار المستمر فعال فقط للأهداف الموصلة كهربائيًا، وخاصة المعادن. تراكم الشحنة على هدف عازل سيوقف العملية بسرعة.

الرش بالترددات الراديوية: الحل للمواد العازلة

يستخدم الرش بالترددات الراديوية جهد تيار متردد عالي التردد بدلاً من مصدر تيار مستمر. يقوم هذا المجال المتناوب بتبديل قطبية الهدف بسرعة من سالب إلى موجب.

أثناء الدورة السالبة، يحدث قصف الأيونات والرش بالتقاذف كالمعتاد. أثناء الدورة الموجبة القصيرة، يجذب الهدف الإلكترونات من البلازما، والتي تعادل الشحنة الموجبة التي كانت ستتراكم على سطح عازل.

هذا الاختلاف الرئيسي يجعل الرش بالترددات الراديوية الخيار الضروري لترسيب المواد العازلة (الديالكتريك) مثل الأكاسيد والسيراميك.

التقنيات المتقدمة لتحسين الأداء

بالإضافة إلى اختيار مصدر الطاقة، تُستخدم تكوينات نظام متخصصة لتحسين عملية الرش بالتقاذف لأهداف محددة مثل السرعة أو جودة الفيلم أو تكوين المادة.

الرش بالمغناطيس الدوار: للسرعة والكفاءة

هذه هي التقنية الأكثر شيوعًا في الصناعة الحديثة. يضيف الرش بالمغناطيس الدوار مغناطيسًا قويًا خلف الهدف.

تحبس هذه المغناطيسات الإلكترونات الحرة في مجال مغناطيسي أمام الهدف مباشرة. يؤدي هذا إلى زيادة كبيرة في احتمالية اصطدام الإلكترونات بذرات غاز الأرجون، مما يخلق بلازما أكثر كثافة وشدة.

النتيجة هي معدل رش أعلى بكثير وترسيب أسرع للفيلم، مما يجعله مثاليًا للتصنيع. يمكن تشغيل أنظمة المغناطيس الدوار بواسطة مصادر تيار مستمر أو ترددات راديوية.

الرش بحزمة الأيونات: للدقة والنقاء

في نظام حزمة الأيونات، يتم فصل إنشاء البلازما عن الهدف. يُنشئ مصدر أيونات مخصص حزمة أيونات مركزة وقابلة للتحكم يتم توجيهها بعد ذلك إلى الهدف.

يتيح هذا الفصل التحكم المستقل في طاقة الأيونات وتيارها. ينتج عن ذلك عدد أقل من الملوثات وبنية فيلم أكثر ترتيبًا، مما ينتج عنه أعلى جودة وأكثر الأفلام كثافة بأقل قدر من العيوب.

الرش التفاعلي: لإنشاء أغشية مركبة

الرش التفاعلي هو طريقة لإنشاء مواد مركبة. يتضمن إدخال غاز تفاعلي، مثل الأكسجين أو النيتروجين، إلى غرفة التفريغ جنبًا إلى جنب مع الأرجون الخامل.

عندما يتم رش هدف معدني (على سبيل المثال، التيتانيوم)، تتفاعل ذراته مع الغاز (على سبيل المثال، النيتروجين) في طريقها إلى الركيزة. تشكل هذه العملية فيلمًا مركبًا مباشرة على الركيزة، مثل نيتريد التيتانيوم (TiN).

فهم المفاضلات

لكل طريقة رش مجموعة خاصة من المزايا والقيود، مما يجعل الاختيار معتمدًا على تطبيقك المحدد والنتيجة المرجوة.

قيد المادة

العامل الأكبر هو المادة. إذا كان هدفك موصلاً، يمكنك استخدام إعداد الرش بالتيار المستمر الأبسط والأقل تكلفة. إذا كان هدفك عازلاً، فليس لديك خيار سوى استخدام الرش بالترددات الراديوية.

التعقيد والتكلفة

أنظمة التيار المستمر بسيطة نسبيًا وفعالة من حيث التكلفة. أنظمة الترددات الراديوية أكثر تعقيدًا، وتتطلب شبكة مطابقة للمعاوقة لنقل الطاقة بكفاءة إلى البلازما، مما يزيد التكلفة وصعوبة التشغيل.

المعدل مقابل الجودة

يوفر الرش بالمغناطيس الدوار أعلى معدلات الترسيب، ولكن جودة الفيلم قد تكون أقل من تلك التي تم تحقيقها بالطرق الأخرى. يوفر الرش بحزمة الأيونات معدل ترسيب أقل ولكنه يوفر تحكمًا لا مثيل له في خصائص الفيلم وكثافته ونقائه.

اختيار طريقة الرش بالتقاذف المناسبة

يجب أن يكون اختيارك للتقنية انعكاسًا مباشرًا لمادتك وميزانيتك والخصائص المطلوبة لفيلمك الرقيق النهائي.

• إذا كان تركيزك الأساسي هو ترسيب فيلم معدني بسيط بتكلفة فعالة: يعد نظام الرش بالتيار المستمر القياسي هو الخيار الأكثر مباشرة وفعالية.
• إذا كان تركيزك الأساسي هو ترسيب مادة عازلة أو سيراميك أو بوليمر: يلزم وجود نظام رش بالترددات الراديوية لمنع تراكم الشحنة على الهدف.
• إذا كان تركيزك الأساسي هو الترسيب عالي السرعة للتصنيع: يعد الرش بالمغناطيس الدوار بالتيار المستمر أو الترددات الراديوية هو المعيار الصناعي لإنتاجيته العالية.
• إذا كان تركيزك الأساسي هو تحقيق أعلى درجة نقاء وكثافة ممكنة للفيلم: يوفر الرش بحزمة الأيونات أقصى درجات التحكم، على الرغم من أنه بمعدل أبطأ.
• إذا كان تركيزك الأساسي هو إنشاء مركب معين مثل أكسيد أو نتريد: الرش التفاعلي هو التقنية المخصصة لتكوين أغشية مركبة في الموقع.

في النهاية، يتيح لك فهم هذه الطرق اختيار الأداة المناسبة للتحكم بدقة في نمو وخصائص فيلمك الرقيق.

جدول ملخص:

الطريقة	الأفضل لـ	الميزة الرئيسية
الرش بالتيار المستمر	المواد الموصلة (المعادن)	فعالة من حيث التكلفة، عملية بسيطة
الرش بالترددات الراديوية	المواد العازلة (السيراميك، الأكاسيد)	يمنع تراكم الشحنة على الهدف
الرش بالمغناطيس الدوار	الترسيب عالي السرعة (التصنيع)	معدلات ترسيب عالية مع بلازما كثيفة
الرش بحزمة الأيونات	الأفلام عالية النقاء والكثافة (البصريات، أشباه الموصلات)	جودة فيلم وتحكم فائقان
الرش التفاعلي	إنشاء أغشية مركبة (نيتريدات، أكاسيد)	يشكل مركبات مباشرة أثناء الترسيب

هل أنت مستعد لاختيار نظام الرش المثالي لمختبرك؟

يعد اختيار تقنية الرش بالتقاذف المناسبة أمرًا بالغ الأهمية لتحقيق خصائص الفيلم الرقيق المرغوبة، سواء كنت تتعامل مع معادن موصلة، أو سيراميك عازل، أو تحتاج إلى ترسيب عالي النقاء.

تتخصص KINTEK في معدات المختبرات والمواد الاستهلاكية، وتخدم احتياجات المختبرات. يمكن لخبرائنا مساعدتك في التنقل في تعقيدات الرش بالتيار المستمر، والترددات الراديوية، والمغناطيس الدوار، وحزمة الأيونات للعثور على الحل المثالي لتطبيقك وميزانيتك المحددة.

نحن نقدم:

• توصيات مخصصة: احصل على إرشادات الخبراء حول أفضل طريقة للرش لملفاتك وأهدافك البحثية.
• معدات عالية الجودة: الوصول إلى أنظمة رش موثوقة مصممة للدقة والأداء.
• دعم مستمر: تأكد من أن مختبرك يعمل بأقصى كفاءة من خلال خدمتنا الشاملة والمواد الاستهلاكية.

لا تترك نتائج فيلمك الرقيق للصدفة. اتصل بنا اليوم لمناقشة متطلبات مشروعك واكتشاف كيف يمكن لحلول الرش بالتقاذف من KINTEK أن تدفع بأبحاثك أو إنتاجك قدمًا.

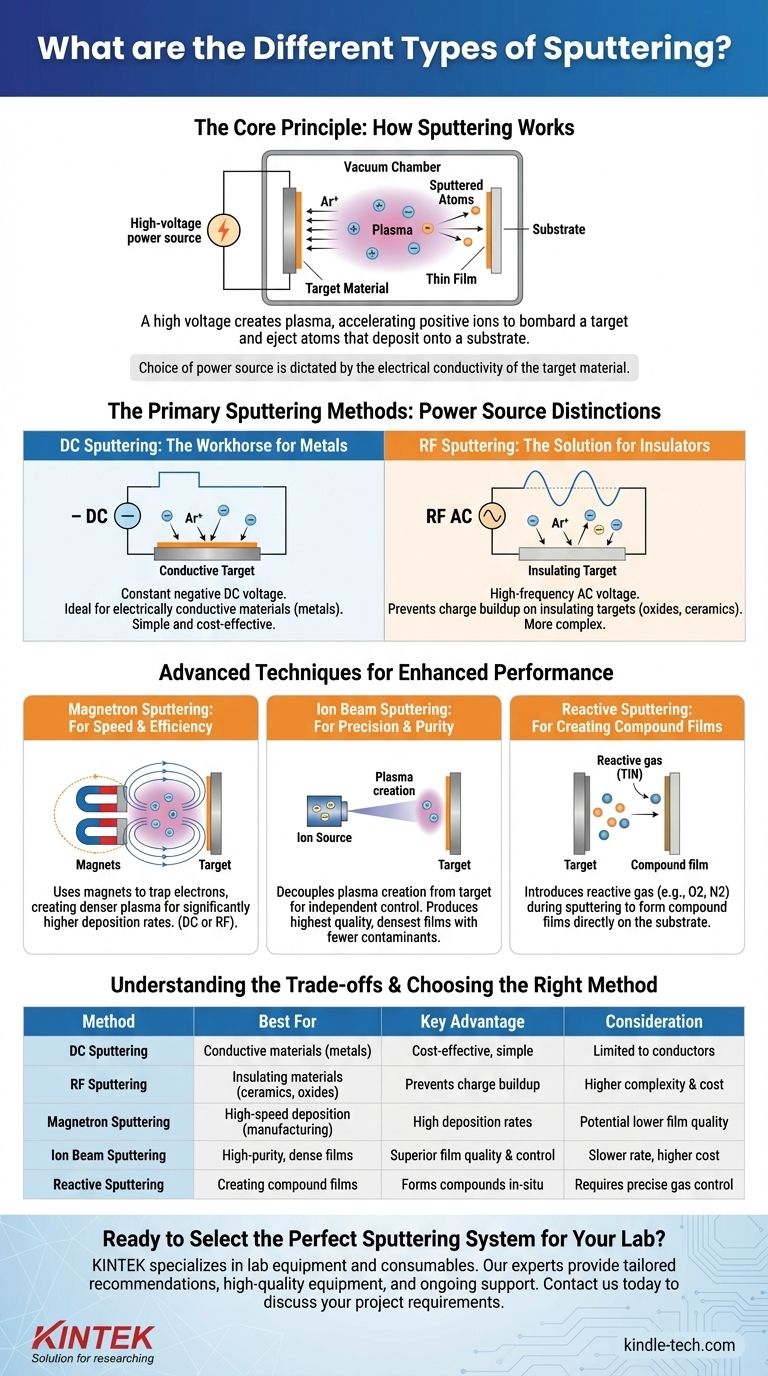

دليل مرئي
