الطرق الأساسية لقياس سمك الأغشية الرقيقة هي ميزان الكريستال الكوارتزي (QCM) للمراقبة أثناء العملية، والقياس الإهليلجي، والقياس التداخلي، والبروفيلومترية للتحليل بعد العملية. توفر هذه التقنيات بيانات حاسمة، تتراوح من أجزاء من النانومتر إلى عدة ميكرومترات، مما يضمن أن الفيلم يلبي مواصفات التصميم الدقيقة لتطبيقه المقصود.
إن فهم سمك الفيلم الرقيق لا يتعلق فقط بقياس بعد مادي؛ بل يتعلق بالتحكم في الخصائص البصرية والكهربائية والميكانيكية الأساسية للمنتج النهائي، من رقائق أشباه الموصلات إلى الطلاءات البصرية المتقدمة.

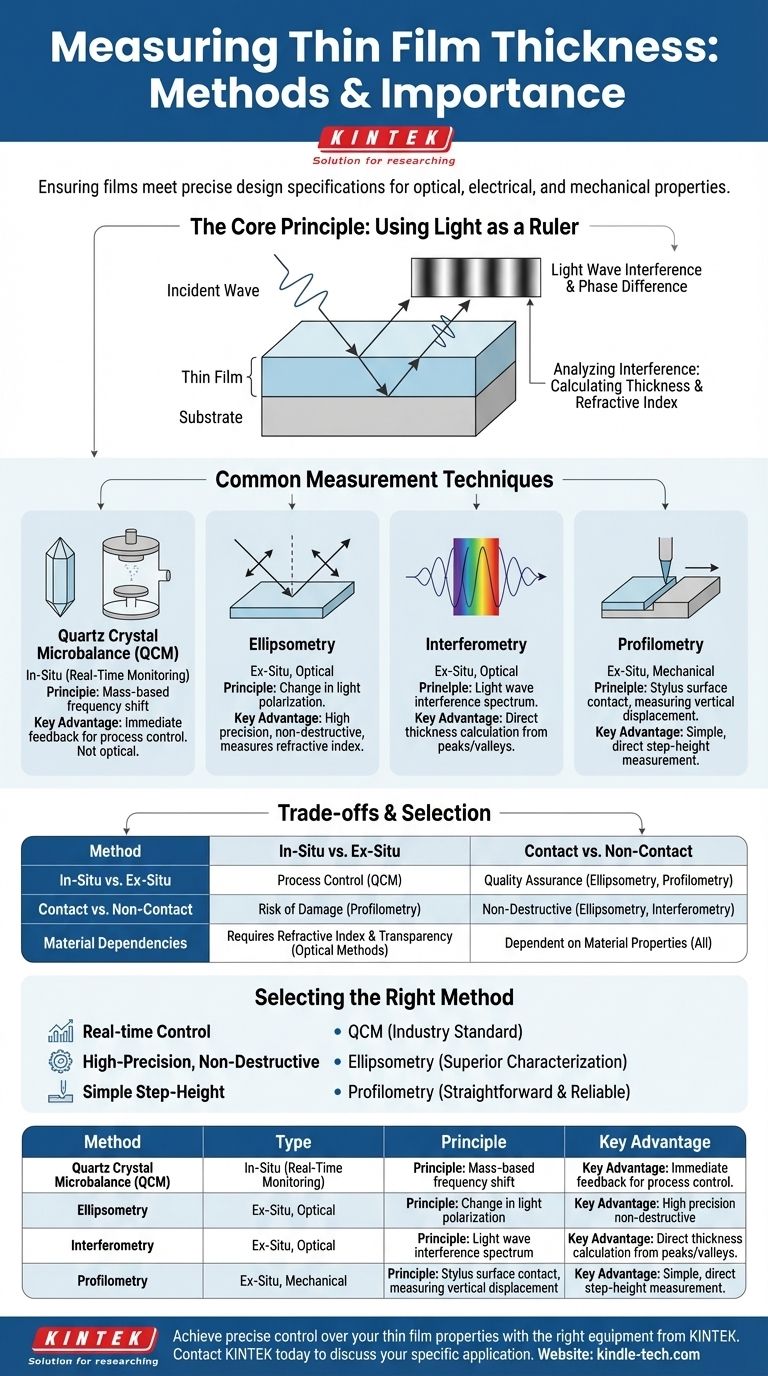

المبدأ الأساسي: استخدام الضوء كمسطرة
العديد من التقنيات الأكثر شيوعًا ودقة لقياس سمك الفيلم هي تقنيات بصرية. وهي تعمل على مبدأ تداخل الموجات الضوئية، وهي ظاهرة يمكن استخدامها كمسطرة دقيقة للغاية.
كيف يعمل التداخل
عندما يصطدم الضوء بفيلم رقيق، ينعكس جزء منه عن السطح العلوي. يدخل بقية الضوء إلى الفيلم، وينعكس عن السطح السفلي (الركيزة)، ثم يخرج مرة أخرى.
ثم تتحد هاتان الموجتان الضوئيتان المنعكستان. ولأن الموجة الثانية قطعت مسارًا أطول عبر الفيلم، فإنها تكون خارج الطور مع الموجة الأولى. يخلق هذا الاختلاف في الطور نمط تداخل من النطاقات الفاتحة والداكنة (أو القمم والوديان في الطيف).
حساب السمك من النمط
من خلال تحليل نمط التداخل هذا، وتحديدًا عدد وموضع القمم والوديان، يمكننا حساب سمك الفيلم بدقة. يتطلب هذا الحساب أيضًا معرفة معامل انكسار المادة، حيث يحدد ذلك مدى تباطؤ الضوء أثناء مروره عبر الفيلم.
شرح تقنيات القياس الشائعة
بينما يدعم مبدأ التداخل العديد من الطرق، فإن الأدوات المختلفة مناسبة لمواقف مختلفة، مثل أثناء أو بعد إنشاء الفيلم.
في الموقع (أثناء الترسيب): ميزان الكريستال الكوارتزي (QCM)
يُستخدم مستشعر QCM داخل غرفة الترسيب لمراقبة نمو الفيلم في الوقت الفعلي. وهو يعمل عن طريق قياس التغير في التردد الرنيني لبلورة كوارتز مع إضافة كتلة (الفيلم المترسب) إلى سطحها. هذه ليست طريقة بصرية ولكنها توفر تغذية راجعة فورية للتحكم في العملية.
الطرق البصرية: القياس الإهليلجي والقياس التداخلي
القياس الإهليلجي هو طريقة عالية الحساسية وغير تلامسية تقيس التغير في استقطاب الضوء عند الانعكاس من الفيلم الرقيق. يمكنها تحديد السمك بدقة أقل من النانومتر ويمكنها أيضًا توفير معلومات حول خصائص أخرى مثل معامل الانكسار.
القياس التداخلي هو تطبيق مباشر أكثر لمبدأ التداخل. وهو يحلل طيف التداخل للضوء المنعكس لحساب السمك، معتمدًا على القمم والوديان التي أنشأتها الموجتان الضوئيتان المنعكستان.
الطرق الميكانيكية: البروفيلومترية
البروفيلومترية هي تقنية تعتمد على التلامس. يتم سحب قلم رفيع جدًا ماديًا عبر سطح الفيلم، عادةً فوق خطوة أو حافة مصنوعة مسبقًا. من خلال قياس الإزاحة الرأسية للقلم أثناء تحركه من الركيزة إلى الفيلم، فإنه يرسم مباشرة تضاريس السطح ويقيس ارتفاع الفيلم.
فهم المقايضات
لا توجد طريقة واحدة متفوقة عالميًا؛ يعتمد الاختيار الصحيح كليًا على المتطلبات المحددة للتطبيق. يتضمن اختيار الطريقة الموازنة بين الدقة والتكلفة والحاجة إلى بيانات في الوقت الفعلي.
في الموقع مقابل خارج الموقع
تعتبر طرق في الموقع (In-situ) مثل QCM ضرورية للتحكم في عملية الترسيب نفسها، مما يسمح بإجراء تعديلات فورية. تُستخدم طرق خارج الموقع (Ex-situ) (بعد الترسيب) مثل القياس الإهليلجي والبروفيلومترية لضمان الجودة والتوصيف التفصيلي للمنتج النهائي.
التلامس مقابل عدم التلامس
تخاطر الطرق المعتمدة على التلامس مثل البروفيلومترية بإتلاف أو تلويث فيلم حساس. الطرق البصرية غير التلامسية مثل القياس الإهليلجي والقياس التداخلي غير مدمرة، مما يجعلها مثالية للمواد الحساسة أو المنتجات النهائية.
التبعيات المادية
تعتمد الطرق البصرية على أن يكون الفيلم شفافًا جزئيًا على الأقل وتتطلب قيمة دقيقة لمعامل انكسار المادة. إذا كانت هذه القيمة غير معروفة أو متغيرة، فسيكون حساب السمك غير دقيق.
اختيار الطريقة الصحيحة لتطبيقك
هدفك يحدد الأداة الأفضل للمهمة. ضع في اعتبارك ما هي المعلومات الأكثر أهمية لعمليتك.
- إذا كان تركيزك الأساسي هو التحكم في العملية في الوقت الفعلي: يعتبر ميزان الكريستال الكوارتزي (QCM) هو المعيار الصناعي لمراقبة نمو الفيلم فور حدوثه.
- إذا كان تركيزك الأساسي هو القياس عالي الدقة وغير المدمر: القياس الإهليلجي هو الخيار الأفضل لتوصيف سمك الفيلم وخصائصه البصرية بدقة استثنائية.
- إذا كان تركيزك الأساسي هو قياس بسيط ومباشر لارتفاع الخطوة: يوفر مقياس البروفيلومتر القلمي قياسًا مباشرًا وموثوقًا للأفلام السميكة أو الأكثر متانة حيث تتوفر خطوة مادية.
في النهاية، القياس الدقيق هو أساس إنشاء أجهزة أفلام رقيقة موثوقة وعالية الأداء.
جدول الملخص:
| الطريقة | النوع | المبدأ | الميزة الرئيسية |
|---|---|---|---|
| ميزان الكريستال الكوارتزي (QCM) | في الموقع | تغير التردد القائم على الكتلة | مراقبة العملية في الوقت الفعلي |
| القياس الإهليلجي | خارج الموقع، بصري | تغير في استقطاب الضوء | دقة عالية، غير مدمر |
| القياس التداخلي | خارج الموقع، بصري | تداخل الموجات الضوئية | حساب مباشر للسمك |
| البروفيلومترية | خارج الموقع، ميكانيكي | تلامس سطح القلم | قياس بسيط ومباشر لارتفاع الخطوة |
