ما هي الخطوات المتبعة في ترسيب الأغشية الرقيقة؟ أتقن المراحل الأساسية الخمس للطلاءات الدقيقة

بشكل أساسي، ترسيب الأغشية الرقيقة هو عملية تطبيق طبقة مادية، تتراوح سماكتها من بضعة نانومترات إلى عدة ميكرومترات، على سطح أو ركيزة. تتكون هذه العملية من خمس مراحل أساسية: تحضير الركيزة، توليد بخار من مادة مصدر، نقل هذا البخار إلى الركيزة داخل بيئة مفرغة أو متحكم بها، ترسيبه لتشكيل غشاء صلب، ومعالجة الغشاء اختياريًا لتحسين خصائصه.

الهدف من ترسيب الأغشية الرقيقة ليس مجرد طلاء سطح، بل هو هندسة دقيقة لغشاء بخصائص بصرية أو كهربائية أو ميكانيكية محددة من خلال التحكم الدقيق في كل خطوة من عملية الترسيب.

الخطوات العالمية لترسيب الأغشية الرقيقة

بغض النظر عن التقنية المحددة المستخدمة، تتبع كل عملية ترسيب تسلسلًا أساسيًا مشابهًا. فهم هذه المراحل هو المفتاح للتحكم في الجودة النهائية للغشاء.

الخطوة 1: تحضير الركيزة

قبل أن تبدأ عملية الترسيب، يجب تنظيف الركيزة وتحضيرها بدقة. أي ملوثات سطحية، مثل الزيوت أو الغبار أو الأكاسيد، ستخلق عيوبًا وتمنع الغشاء من الالتصاق بشكل صحيح. تضمن هذه المرحلة أساسًا نقيًا لنمو الغشاء.

الخطوة 2: توليد مادة المصدر

يتم اختيار مادة مصدر، غالبًا ما تسمى الهدف، بناءً على التركيب المطلوب للغشاء. ثم يتم تحويل هذه المادة، التي يمكن أن تكون صلبة أو سائلة أو غازية، إلى حالة بخارية. يتم تحقيق ذلك باستخدام الطاقة من طرق مثل التسخين (التبخير)، أو قصف الأيونات (التذرية)، أو التفاعل الكيميائي.

الخطوة 3: النقل إلى الركيزة

يجب أن ينتقل البخار المتولد من الذرات أو الجزيئات من المصدر إلى الركيزة. يحدث هذا دائمًا تقريبًا داخل غرفة تفريغ لمنع البخار من التفاعل مع الهواء ولضمان مسار مباشر وغير ملوث إلى سطح الركيزة.

الخطوة 4: الترسيب ونمو الغشاء

عند الوصول إلى الركيزة، يتكثف البخار أو يتفاعل أو يرتبط بالسطح. تتكون الذرات في نقاط مختلفة وتتجمع لتشكل طبقة مستمرة. يحدد التحكم الدقيق في المعلمات مثل درجة حرارة الركيزة ومعدل الترسيب بنية الغشاء وخصائصه.

الخطوة 5: المعالجة بعد الترسيب (اختياري)

بعد تشكيل الغشاء، قد يخضع لمعالجات إضافية. يمكن استخدام التلدين، وهي عملية تسخين الغشاء في بيئة متحكم بها، لتحسين بنيته البلورية، وتقليل الإجهاد الداخلي، وتعزيز أدائه العام.

منهجيات الترسيب الرئيسية

بينما الخطوات عالمية، تختلف طرق تنفيذها بشكل كبير. يعتمد اختيار الطريقة على المادة التي يتم ترسيبها وخصائص الغشاء المطلوبة.

الترسيب الفيزيائي للبخار (PVD)

PVD هي عملية يتم فيها إزالة مادة ماديًا من مصدر صلب وترسيبها على الركيزة. فكر في الأمر كشكل من أشكال "الرش الجزيئي للطلاء".

تشمل تقنيات PVD الشائعة التذرية، التي تستخدم شعاعًا أيونيًا لإزاحة الذرات من الهدف، والتبخير الحراري، الذي يسخن المادة حتى تتبخر.

الترسيب الكيميائي للبخار (CVD)

يقوم CVD ببناء غشاء من خلال تفاعل كيميائي على سطح الركيزة. يتم إدخال الغازات الأولية إلى غرفة التفاعل، وعندما تتلامس مع الركيزة الساخنة، تتفاعل وتتحلل، تاركة وراءها غشاء صلبًا.

تُقدر هذه الطريقة في صناعة أشباه الموصلات لقدرتها على إنتاج طلاءات موحدة للغاية (متوافقة) على الأسطح المعقدة.

ترسيب الطبقة الذرية (ALD)

ALD هو نوع متخصص للغاية من CVD يقوم بترسيب غشاء طبقة ذرية واحدة في كل مرة. يستخدم تسلسلًا من التفاعلات الكيميائية ذاتية التحديد، مما يوفر دقة لا مثيل لها في التحكم في سمك الغشاء وتجانسه.

فهم المفاضلات

يعد اختيار طريقة الترسيب الصحيحة قرارًا حاسمًا تحدده المتطلبات المحددة للتطبيق. لا توجد طريقة واحدة متفوقة عالميًا.

PVD: تعدد الاستخدامات ودرجات الحرارة المنخفضة

PVD متعدد الاستخدامات للغاية ويمكن استخدامه لترسيب مجموعة واسعة من المواد، بما في ذلك المعادن والسبائك والسيراميك. نظرًا لأنها غالبًا ما تكون عملية ذات درجة حرارة أقل مقارنة بـ CVD، فهي مناسبة لطلاء الركائز الحساسة للحرارة.

CVD: التوافق والنقاء

يتفوق CVD في إنشاء أغشية موحدة بشكل استثنائي يمكنها طلاء الهياكل ثلاثية الأبعاد المعقدة بشكل متوافق. وهذا يجعله ضروريًا للعديد من تطبيقات الإلكترونيات الدقيقة. غالبًا ما تكون هي الطريقة المفضلة لإنتاج أغشية عالية النقاء وعالية الأداء.

الدور الحاسم لنقاء المصدر

بغض النظر عن الطريقة، ترتبط جودة الغشاء النهائي ارتباطًا مباشرًا بنقاء مادة المصدر. يقلل استخدام أهداف التذرية عالية النقاء أو الغازات الأولية من الشوائب والعيوب، وهو أمر ضروري لتحقيق الخصائص الكهربائية أو البصرية أو الميكانيكية المطلوبة.

اتخاذ القرار الصحيح لهدفك

سيحدد الهدف الأساسي لتطبيقك استراتيجية الترسيب الأنسب.

• إذا كان تركيزك الأساسي هو طلاء شكل ثلاثي الأبعاد معقد بشكل موحد: فمن المرجح أن يكون اختيارك الأفضل هو CVD، الذي يتفوق في التغطية المتوافقة.
• إذا كان تركيزك الأساسي هو ترسيب مجموعة واسعة من المعادن أو السيراميك: توفر PVD أكبر مرونة في المواد وغالبًا ما تكون أكثر فعالية من حيث التكلفة لهذه التطبيقات.
• إذا كان تركيزك الأساسي هو تحقيق أقصى قدر من التحكم في سمك الغشاء للإلكترونيات المتقدمة: يوفر ALD دقة على المستوى الذري لا تضاهيها الطرق الأخرى.
• إذا كان تركيزك الأساسي هو زيادة أداء الغشاء وموثوقيته إلى أقصى حد: ابدأ بالاستثمار في أنقى مواد المصدر المتاحة، فهذا هو أساس الجودة.

من خلال إتقان هذه الخطوات والأساليب الأساسية، تنتقل من مجرد تطبيق طلاء إلى هندسة خصائص المواد بدقة على المستوى الذري.

جدول ملخص:

الخطوة	الإجراء الرئيسي	الغرض
1. تحضير الركيزة	تنظيف دقيق للسطح	يضمن أساسًا نقيًا لالتصاق قوي للغشاء
2. توليد المصدر	تحويل المادة المستهدفة إلى بخار	يخلق الجسيمات التي ستشكل الغشاء
3. النقل	نقل البخار إلى الركيزة في فراغ	يمنع التلوث ويضمن مسارًا مباشرًا
4. الترسيب	تكثف ونمو طبقة الغشاء	يحدد البنية النهائية للغشاء وخصائصه
5. المعالجة اللاحقة (اختياري)	التلدين أو المعالجات الأخرى	يحسن خصائص الغشاء مثل الإجهاد والبلورية

هل أنت مستعد لهندسة الأغشية الرقيقة بدقة؟ المعدات المناسبة والمواد عالية النقاء أساسية لنجاحك. تتخصص KINTEK في معدات المختبرات والمواد الاستهلاكية، وتوفر أهداف تذرية موثوقة ومكونات تفريغ ودعمًا خبيرًا لاحتياجات الترسيب الخاصة بك. دعنا نناقش كيف يمكن لحلولنا أن تعزز جودة الغشاء وكفاءة العملية لديك.

اتصل بخبرائنا اليوم للعثور على حل الترسيب المثالي لمختبرك.

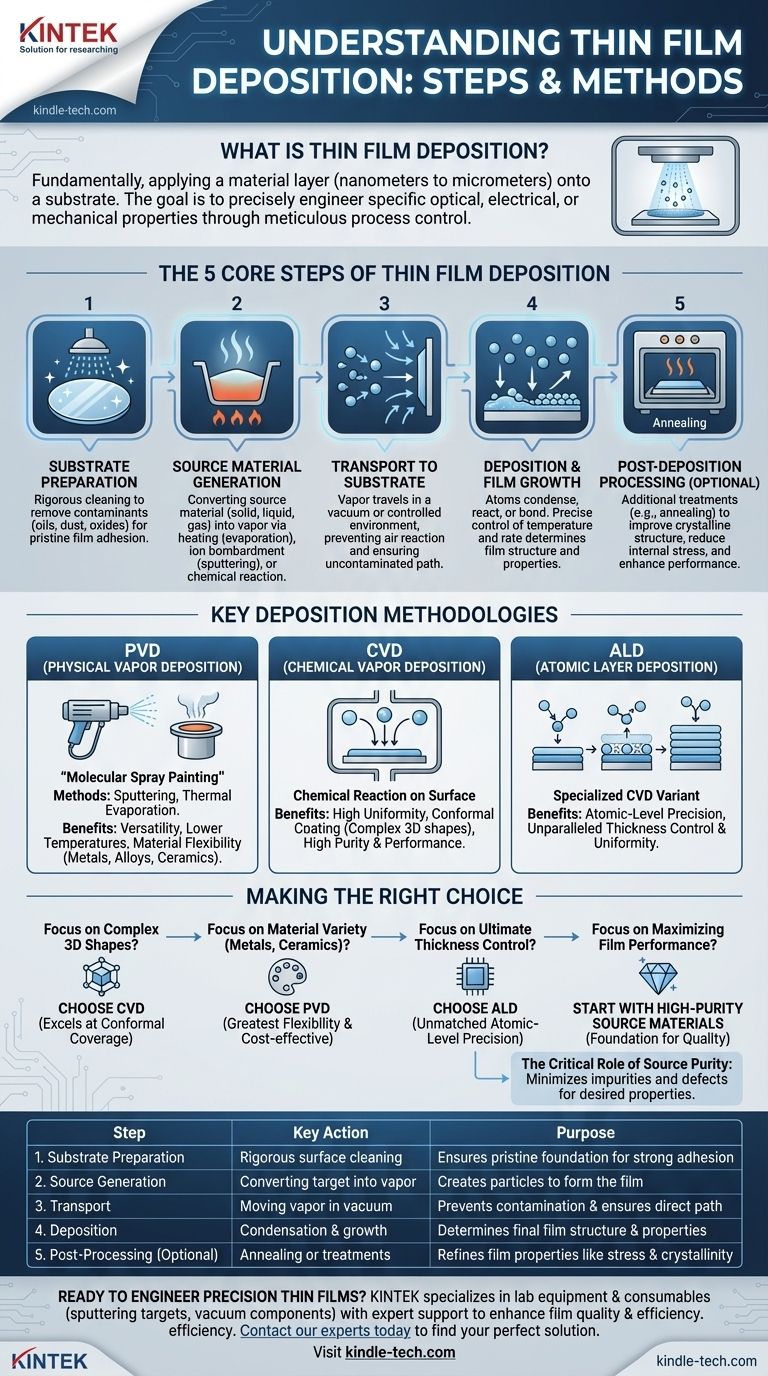

دليل مرئي
