ماذا يفعل هدف الرش (Sputtering Target)؟ إنه مصدر عالي النقاوة للأفلام الرقيقة الدقيقة

في أي عملية رش، يكون هدف الرش هو المادة المصدر - سبيكة صلبة أو لوح من المادة الدقيقة التي تنوي ترسيبها كفيلم رقيق للغاية. تقصف الأيونات النشطة في غرفة التفريغ هذا الهدف، مما يؤدي إلى إزاحة الذرات ماديًا من سطحه. ثم تنتقل هذه الذرات المقذوفة وتغطي جسمًا قريبًا، يُعرف بالركيزة، لتشكيل الفيلم الرقيق المطلوب.

التحدي الأساسي في التصنيع والبحث المتقدم هو ترسيب أفلام رقيقة عالية التوحيد والنقاء والوظيفية. يحل هدف الرش هذه المشكلة من خلال العمل كمصدر تضحوي عالي النقاوة، مما يوفر تيارًا ثابتًا من الذرات التي يمكن طبقاتها بدقة على السطح في بيئة تفريغ عالية التحكم.

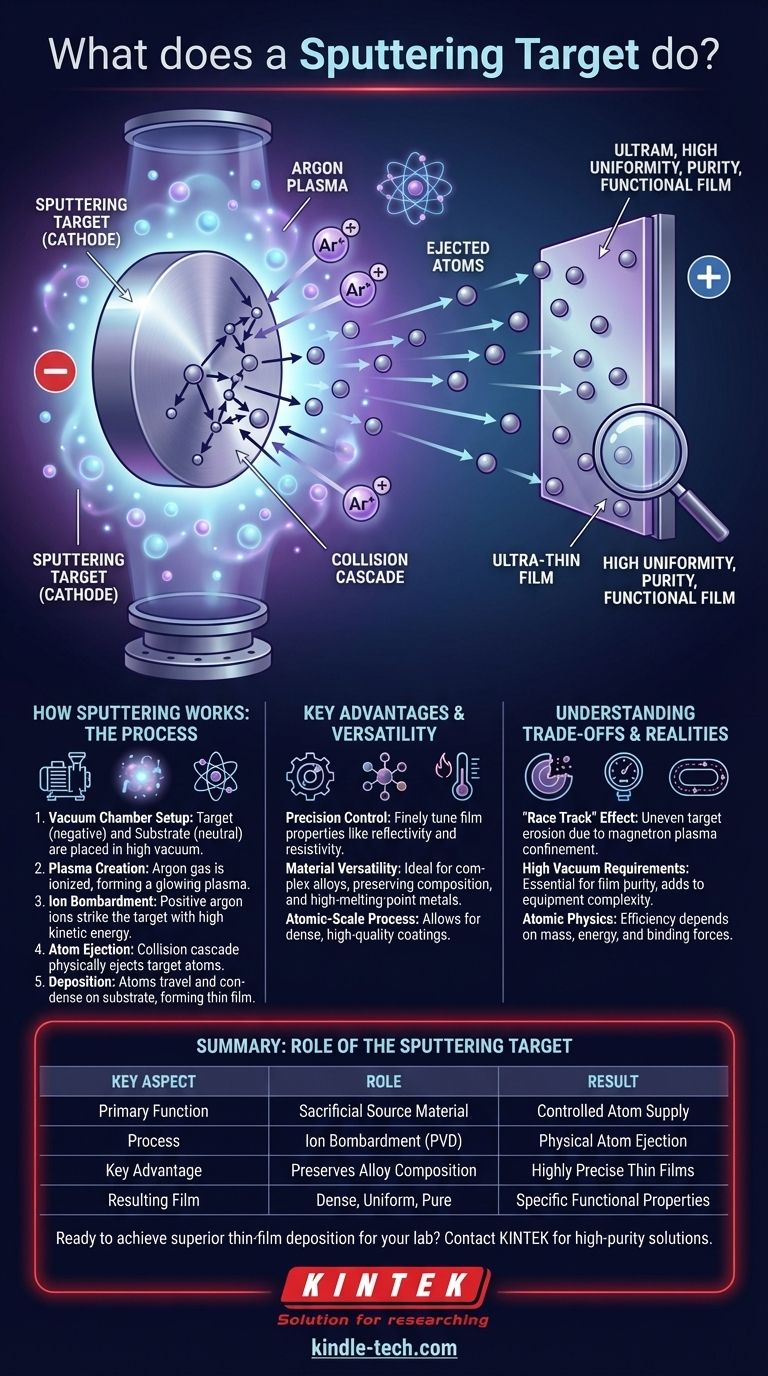

كيف يعمل الرش: الدور المركزي للهدف

الرش هو نوع من ترسيب البخار الفيزيائي (PVD)، مما يعني أنه ينقل المادة فيزيائيًا، وليس كيميائيًا. الهدف هو المركز المطلق لهذه العملية الفيزيائية.

الإعداد: الهدف، الركيزة، والفراغ

تحدث العملية بأكملها داخل غرفة تفريغ. يتم تركيب هدف الرش (المادة المصدر) ويُعطى شحنة كهربائية سالبة، مما يجعله الكاثود.

يتم وضع الجسم المراد طلاؤه، والذي يُسمى الركيزة، بالقرب منه ويعمل عادةً كأنود (أو يُبقى محايدًا).

إنشاء البلازما

تُملأ الغرفة بكمية صغيرة من غاز خامل، وهو دائمًا تقريبًا الأرجون. يُطبق جهد كهربائي عالٍ، مما يؤين هذا الغاز، ويزيل الإلكترونات من ذرات الأرجون.

تُنشئ هذه العملية بلازما، وهي سحابة متوهجة من أيونات الأرجون المشحونة إيجابًا والإلكترونات الحرة.

قصف الأيونات

نظرًا لأن الأضداد تتجاذب، تتسارع أيونات الأرجون المشحونة إيجابًا بقوة نحو هدف الرش المشحون سلبًا.

تضرب هذه الأيونات سطح الهدف بطاقة حركية كبيرة.

"سلسلة الاصطدامات" وقذف الذرات

لا يؤدي تأثير أيون الأرجون إلى إزاحة ذرة واحدة فقط. بل يؤدي إلى سلسلة اصطدامات تحت سطح الهدف، تشبه ضربة كسر متعددة الكرات في البلياردو.

ينتقل هذا الزخم عبر التركيب الذري للمادة. عندما تصل الطاقة من هذه السلسلة إلى السطح، يمكنها التغلب على طاقة الربط السطحية، مما يؤدي إلى قذف ذرات مادة الهدف إلى غرفة التفريغ.

الترسيب: من الهدف إلى الركيزة

تنتقل هذه الذرات المتحررة حديثًا من الهدف في خط مستقيم عبر الفراغ حتى تصطدم بالركيزة.

عند اصطدامها بالركيزة، تلتصق وتبدأ في التراكم، لتشكل فيلمًا رقيقًا كثيفًا وموحدًا وعالي النقاوة.

لماذا يعتبر الرش (والهدف) مهمين جدًا

الرش هو طريقة مفضلة في العديد من الصناعات عالية التقنية، من أشباه الموصلات إلى البصريات، بسبب التحكم الذي يوفره.

تحكم دقيق في خصائص الفيلم

نظرًا لأن الرش هو عملية دقيقة، ذرة بذرة، فإنه يسمح بتحكم دقيق للغاية في خصائص الفيلم النهائي.

يمكن للمهندسين ضبط خصائص مثل الانعكاسية، المقاومة الكهربائية، كثافة الفيلم، وحتى بنية الحبيبات البلورية للطلاء.

تعدد الاستخدامات مع المواد

الرش مفيد بشكل استثنائي لترسيب المواد التي يصعب التعامل معها بطرق أخرى. وهذا يشمل السبائك والمعادن ذات نقاط الانصهار العالية جدًا.

نظرًا لأن العملية تقذف الذرات فيزيائيًا بدلاً من صهر المادة الأساسية، فإن تركيب هدف السبيكة يُحافظ عليه تمامًا في الفيلم الرقيق النهائي.

فهم المقايضات والواقع المادي

على الرغم من قوتها، فإن عملية الرش لها قيود وخصائص عملية من المهم فهمها.

إنها لعبة بلياردو على المستوى الذري

تعتمد كفاءة العملية على الفيزياء - وتحديداً، كتلة أيونات غاز الرش (الأرجون) بالنسبة لذرات الهدف، وطاقة الأيونات، وطاقة ربط مادة الهدف. لا يؤدي كل تأثير أيون إلى قذف ذرة.

تأثير "مسار السباق"

لا يتآكل هدف الرش المستخدم بشكل متساوٍ. عادةً ما يتكون أخدود عميق، غالبًا ما يُطلق عليه "مسار السباق"، في منطقة قصف الأيونات الأكثر شدة.

هذا لأن في الأنظمة الحديثة (رش المغنطرون)، تُستخدم المغناطيسات لاحتجاز البلازما بالقرب من سطح الهدف لزيادة كفاءة الرش، مما يركز تأثيرات الأيونات في مسار محدد.

متطلبات التفريغ العالي

يتطلب الرش تفريغًا عالي الجودة. يمكن لأي جزيئات غاز متبقية في الغرفة أن تلوث تيار البخار وتضر بنقاوة الفيلم الرقيق.

يجعل هذا المتطلب معدات الرش أكثر تعقيدًا وتكلفة من بعض طرق الترسيب البديلة.

اتخاذ الخيار الصحيح لهدفك

يساعد فهم وظيفة الهدف في تحديد ما إذا كان الرش هو الطريقة الصحيحة لتطبيقك.

• إذا كان تركيزك الأساسي هو ترسيب السبائك المعقدة أو المعادن ذات نقطة الانصهار العالية: الرش هو الخيار الأفضل لأنه يبخر المادة دون تغيير تركيبها، وهو تحدٍ كبير لطرق التبخير.
• إذا كان تركيزك الأساسي هو تحقيق خصائص فيلم محددة للغاية (مثل الكثافة أو الأداء البصري): يوفر الرش تحكمًا استثنائيًا في البنية المجهرية للفيلم، مما ينتج عنه طلاءات عالية الجودة وكثيفة.
• إذا كان تركيزك الأساسي هو الطلاء الفعال من حيث التكلفة للمواد الأبسط: قد ترغب في تقييم طرق أخرى مثل التبخير الحراري، والتي يمكن أن تكون أسرع وتتطلب معدات أقل تعقيدًا، على الرغم من وجود مقايضة غالبًا في جودة الفيلم.

في النهاية، فهم دور هدف الرش كمصدر ذري هو المفتاح لإتقان ترسيب الأفلام الرقيقة الدقيقة.

جدول الملخص:

الجانب الرئيسي	دور هدف الرش
الوظيفة الأساسية	يعمل كمادة مصدر تضحوية لترسيب الأفلام الرقيقة
العملية	تُقذف الذرات عن طريق قصف الأيونات في غرفة تفريغ
الميزة الرئيسية	يحافظ على التركيب الدقيق للسبائك والمعادن ذات نقطة الانصهار العالية
الفيلم الناتج	طلاءات عالية التوحيد والكثافة والنقاوة بخصائص دقيقة
