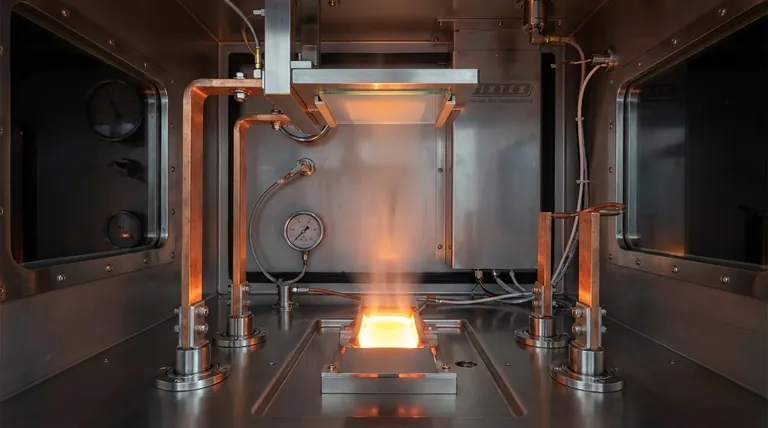

ما هي المعدات المستخدمة للتبخير؟ دليل لأنظمة التبخير الحراري لطلاء الأغشية الرقيقة

في السياق التقني، معدات التبخير هي نظام مصمم خصيصًا يتمحور حول ثلاثة مكونات رئيسية: غرفة تفريغ، ومصدر طاقة عالي التيار، ومصدر تسخين مقاوم. تم تصميم هذا الإعداد لتسخين مادة حتى تتحول إلى بخار داخل بيئة محكومة ومنخفضة الضغط، وهي عملية تستخدم بشكل شائع لإنشاء طبقات رقيقة.

تعمل المعدات الأساسية للتبخير كنظام موحد. تستخدم التفريغ لخفض نقطة غليان المادة وإزالة الملوثات، بينما يسخن مصدر كهربائي وعاءً – غالبًا ما يسمى "قاربًا" – لتبخير المادة للترسيب.

المكونات الأساسية لنظام التبخير الحراري

التبخير الحراري لا يتعلق فقط بالحرارة؛ بل يتعلق بتطبيق تلك الحرارة في بيئة شديدة التحكم. لكل مكون دور محدد في تحقيق هذا التحكم.

غرفة التفريغ ونظام الضخ

تتم العملية بأكملها داخل غرفة تفريغ محكمة الإغلاق. التفريغ أمر بالغ الأهمية لسببين.

أولاً، يزيل الغازات الجوية مثل الأكسجين وبخار الماء، والتي يمكن أن تلوث أو تتفاعل مع المادة المصدر الساخنة والفيلم الناتج.

ثانيًا، يخفض الضغط بشكل كبير. وهذا يسمح للمواد بالتبخر عند درجة حرارة أقل بكثير مما لو كانت عند الضغط الجوي العادي. كما يسمح للذرات المتبخرة بالانتقال في خطوط مستقيمة إلى هدفها دون الاصطدام بجزيئات الهواء.

مصدر الطاقة

مصدر طاقة التبخير هو وحدة متخصصة توفر كهرباء منخفضة الجهد وعالية التيار.

هذه الطاقة الكهربائية ليست لتشغيل الغرفة نفسها، ولكن لتسخين مصدر التبخير مباشرة من خلال مبدأ يسمى تسخين جول. التيار العالي هو ما يولد الحرارة الشديدة المطلوبة للتبخير.

مصدر التبخير ("القارب")

المصدر هو العنصر الذي يحمل المادة المراد تبخيرها ويولد الحرارة. وهو عادةً قارب صغير، أو سلة، أو فتيل مصنوع من مادة عالية المقاومة.

تصنع هذه المصادر عادةً من معادن حرارية مثل التنغستن، الموليبدينوم، أو التنتالوم. يتم اختيار هذه المواد لأنها تتمتع بنقاط انصهار عالية للغاية ولن تتبخر هي نفسها عند درجات الحرارة اللازمة لتبخير المادة المصدر.

المغذيات الكهربائية وقضبان التوصيل

للحصول على التيار العالي من مصدر الطاقة (خارج الغرفة) إلى مصدر التبخير (داخل التفريغ)، تحتاج إلى أجهزة متخصصة.

المغذيات الكهربائية هي موصلات محكمة الإغلاق تسمح للتيار الكهربائي بالمرور عبر جدار الغرفة دون إحداث تسرب في التفريغ. تتصل هذه المغذيات بـ قضبان التوصيل الداخلية، وهي قضبان معدنية سميكة عالية التوصيل تحمل التيار إلى المصدر المقاوم بأقل قدر من فقدان الطاقة.

كيف يعمل النظام في الممارسة

فهم المكونات أمر أساسي، ولكن رؤية كيفية عملها بالتسلسل يكشف الصورة الكاملة للعملية.

الخطوة 1: الضخ

أولاً، توضع المادة المصدر في القارب، ويوضع الهدف المراد طلاؤه (الركيزة) في الغرفة. ثم تُغلق الغرفة وتُضخ إلى ضغط مستهدف باستخدام نظام مضخة تفريغ.

الخطوة 2: التسخين

بمجرد الوصول إلى مستوى التفريغ المطلوب، يتم تشغيل مصدر الطاقة. يتدفق التيار من المغذيات، عبر قضبان التوصيل، وإلى القارب المقاوم. تتسبب المقاومة العالية للقارب في تسخينه بسرعة، وغالبًا ما يتوهج باللون الأبيض الساخن.

الخطوة 3: التبخير والترسيب

عندما يسخن القارب، فإنه ينقل تلك الطاقة الحرارية إلى المادة المصدر التي يحملها. ترتفع درجة حرارة المادة حتى تبدأ في التبخر، مطلقة تيارًا من البخار. ينتقل هذا البخار في مسار مستقيم على خط الرؤية حتى يغطي الركيزة الأكثر برودة، ويتكثف مرة أخرى إلى مادة صلبة لتشكيل طبقة رقيقة.

فهم المقايضات الرئيسية

على الرغم من قوتها، فإن التبخير الحراري ليس حلاً عالميًا. يعتمد النجاح على فهم قيوده.

توافق المواد

تعمل هذه الطريقة بشكل أفضل للمعادن النقية وبعض المركبات البسيطة التي تتبخر دون أن تتحلل. قد تتحلل السبائك المعقدة أو بعض المركبات الكيميائية عند تسخينها، مما يعني أن البخار والفيلم الناتج سيكون لهما تركيبة كيميائية مختلفة عن المادة الأولية.

خطر التلوث

يمكن أن يتفاعل العنصر الساخن أحيانًا مع المادة المصدر، مما يؤدي إلى إدخال شوائب في الفيلم. يعد اختيار مادة القارب المناسبة للمادة التي يتم تبخيرها أمرًا بالغ الأهمية لضمان منتج نهائي نقي.

التحكم في العملية

يتطلب التحكم في سمك الفيلم المترسب وتجانسه إدارة دقيقة لمعدل التبخير. هذا المعدل حساس للغاية لإدخال الطاقة ودرجة الحرارة، مما قد يجعل تحقيق نتائج قابلة للتكرار تمامًا تحديًا بدون معدات مراقبة متطورة.

اتخاذ القرار الصحيح لهدفك

يعتمد تكوين المعدات المحدد الذي تحتاجه بالكامل على هدفك.

• إذا كان تركيزك الأساسي على البحث الأساسي: فإن نظامًا مرنًا وأصغر حجمًا مع خيارات مصادر متعددة وأجهزة جيدة مثالي لتجربة مواد وعمليات مختلفة.
• إذا كان تركيزك الأساسي على التصنيع بكميات كبيرة: فأنت بحاجة إلى نظام كبير ومؤتمت للغاية ومُحسَّن للموثوقية والإنتاجية وترسيب مادة واحدة موصوفة جيدًا.
• إذا كان تركيزك الأساسي على التعلم التعليمي: غالبًا ما يكون النظام الأساسي الذي يعمل يدويًا هو الخيار الأفضل لإظهار المبادئ الأساسية لتقنية التفريغ وانتقال الطور بوضوح.

في النهاية، فهم كيفية عمل هذه المكونات كنظام متكامل هو المفتاح لإتقان عملية التبخير لأي تطبيق.

جدول الملخص:

المكون	الوظيفة الأساسية	الميزات الرئيسية
غرفة التفريغ والمضخة	تخلق بيئة منخفضة الضغط	تزيل الملوثات، تخفض نقطة الغليان
مصدر طاقة عالي التيار	يوفر طاقة التسخين	جهد منخفض، تيار عالٍ لتسخين جول
مصدر التبخير (القارب)	يحمل المادة ويبخرها	مصنوع من معادن حرارية (مثل التنغستن)
المغذيات الكهربائية	تنقل التيار إلى الغرفة	تحافظ على إغلاق التفريغ، تتصل بقضبان التوصيل
