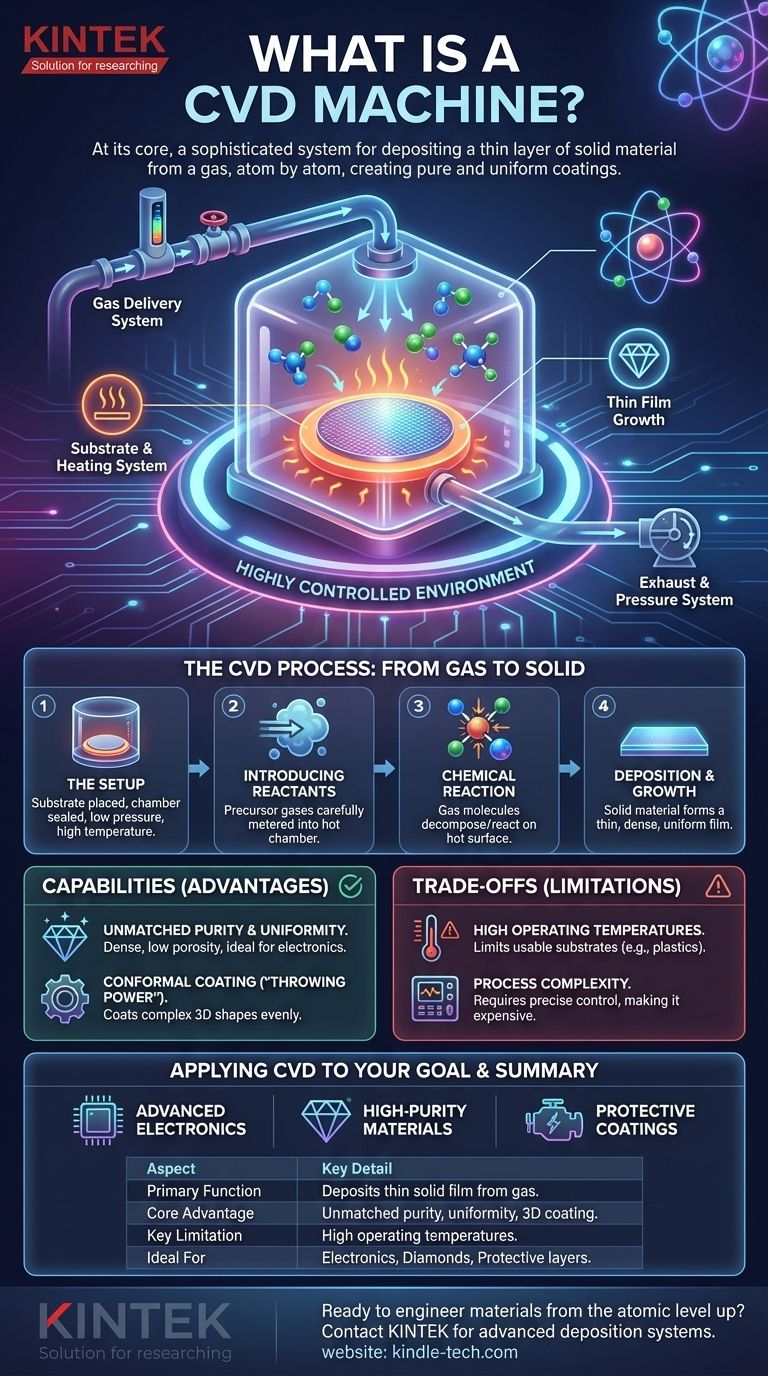

تعد آلة الترسيب الكيميائي للبخار CVD (الترسيب الكيميائي للبخار) قطعة مهمة من المعدات في صناعة أشباه الموصلات، وتستخدم في المقام الأول لترسيب الأغشية الرقيقة من مواد مثل ثاني أكسيد السيليكون أو نيتريد السيليكون على أسطح الرقائق.وهي تعمل عن طريق إدخال غازات السلائف في غرفة التفاعل، حيث تتفاعل كيميائياً لتكوين مادة صلبة تلتصق بالركيزة.وتتكون الماكينة من عدة مكونات رئيسية، بما في ذلك فرن ونظام تحكم ونظام ضخ التفريغ ونظام تنقية الهواء ونظام تبريد الغاز.تعمل هذه المكونات معًا لضمان التحكم الدقيق في عملية الترسيب، مما يتيح إنشاء أغشية رقيقة عالية الجودة وموحدة ضرورية لتصنيع أشباه الموصلات.
شرح النقاط الرئيسية:
-
الغرض من آلة CVD:
- تم تصميم ماكينة التفريغ القابل للقنوات CVD لترسيب أغشية رقيقة من المواد على ركائز مثل رقائق السيليكون من خلال تفاعل كيميائي يتضمن غازات سليفة.وتعتبر هذه العملية حيوية في صناعة أشباه الموصلات لإنشاء طبقات من المواد مثل ثاني أكسيد السيليكون أو نيتريد السيليكون، والتي تعتبر ضرورية لتصنيع الدوائر المتكاملة والمكونات الإلكترونية الأخرى.
-
المكونات الرئيسية لنظام التفريغ القابل للذوبان الذاتي CVD:
- فرن:يوفر الحرارة اللازمة لتسهيل التفاعلات الكيميائية التي ترسب الأغشية الرقيقة.يضمن الفرن توزيع موحد لدرجة الحرارة داخل غرفة التفاعل.
- نظام التحكم:يدير عملية الترسيب بأكملها ويراقبها، بما في ذلك درجة الحرارة والضغط ومعدلات تدفق الغاز، لضمان الدقة والاتساق.
- نظام الضخ بالتفريغ:يخلق فراغًا داخل حجرة التفاعل ويحافظ عليه، وهو أمر بالغ الأهمية للتحكم في البيئة ومنع التلوث.
- نظام التنظيف:يعالج ويعادل الغازات الثانوية الضارة المتولدة أثناء عملية الترسيب، مما يضمن السلامة والامتثال البيئي.
- نظام تبريد الغازات:يقوم بتبريد الغازات بعد خروجها من غرفة التفاعل، مما يمنع تلف المعدات النهائية ويضمن التشغيل الفعال.
-
مكونات غرفة التفاعل بالتقنية CVD:
- :: مصدر الغاز وخطوط التغذية:أنابيب من الفولاذ المقاوم للصدأ لتوصيل غازات السلائف إلى غرفة التفاعل.
- أجهزة التحكم في التدفق الكتلي:تنظيم تدفق غازات السلائف لضمان معدلات ترسيب دقيقة.
- مصادر التسخين:تقع على طرفي الحجرة، وهي توفر الحرارة اللازمة للتفاعلات الكيميائية.
- مستشعرات درجة الحرارة والضغط:مراقبة الظروف المثلى داخل الحجرة والحفاظ عليها.
- أنبوب الكوارتز:يحمل الركيزة (مثل رقاقة السيليكون) ويوفر بيئة محكومة للترسيب.
- غرفة العادم:يعالج الغازات الثانوية الضارة ويزيلها، مما يضمن عملية آمنة ونظيفة.
-
التطبيقات في صناعة أشباه الموصلات:
- لا غنى عن ماكينات التفريغ القابل للقنوات القلبية الوسيطة في تصنيع أشباه الموصلات، حيث تُستخدم لإنشاء الأغشية الرقيقة التي تشكل الطبقات العازلة أو الموصلة أو شبه الموصلة للأجهزة الإلكترونية الدقيقة.إن القدرة على التحكم الدقيق في سمك هذه الأغشية وتوحيدها أمر بالغ الأهمية لأداء وموثوقية أجهزة أشباه الموصلات.
من خلال فهم هذه المكونات الرئيسية ووظائفها، يمكن للمشتري تقييم قدرات ومواصفات ماكينة التفريغ القابل للتصنيع بالقطع القابل للتصنيع على البارد بشكل أفضل لضمان تلبيتها للاحتياجات المحددة لعملية تصنيع أشباه الموصلات.
جدول ملخص:
| المكوّن | الوظيفة |
|---|---|
| الفرن | يوفر الحرارة للتفاعلات الكيميائية، مما يضمن درجة حرارة موحدة. |
| نظام التحكم | يراقب ويدير درجة الحرارة، والضغط، وتدفق الغاز من أجل الدقة. |
| نظام الضخ بالتفريغ | يحافظ على التفريغ في غرفة التفاعل لمنع التلوث. |
| نظام التنظيف | يعمل على تحييد الغازات الثانوية الضارة من أجل السلامة والامتثال. |
| نظام تبريد الغازات | يبرد الغازات بعد التفاعل لحماية المعدات النهائية. |
| مصدر الغاز وخطوط التغذية | توصيل غازات السلائف إلى غرفة التفاعل. |
| أجهزة التحكم في التدفق الكتلي | تنظيم تدفق الغاز لمعدلات ترسيب دقيقة. |
| مصادر التسخين | توفير الحرارة للتفاعلات الكيميائية في طرفي الحجرة. |
| مستشعرات درجة الحرارة والضغط | مراقبة الظروف المثلى داخل الحجرة والحفاظ عليها. |
| أنبوب الكوارتز | يحمل الركيزة ويوفر بيئة محكومة للترسيب. |
| غرفة العادم | تعالج وتزيل الغازات الثانوية الضارة من أجل عملية آمنة. |
