ما هي دائرة الأغشية الرقيقة؟ تحقيق تصغير لا مثيل له وأداء عالي التردد

في جوهرها، دائرة الأغشية الرقيقة هي دائرة إلكترونية تُبنى عن طريق ترسيب طبقات رقيقة للغاية من المواد الموصلة والمقاومة والعازلة على قاعدة مستقرة، أو ركيزة. يمكن أن تكون هذه الأغشية بسماكة النانومترات فقط، ويتم وضعها وتشكيلها بدقة لا تصدق لتشكيل مكونات مجهرية مثل المقاومات والمكثفات والوصلات البينية مباشرة على السطح.

تختلف دائرة الأغشية الرقيقة اختلافًا جوهريًا عن لوحة الدوائر التقليدية. فبدلاً من تركيب مكونات منفصلة على لوحة، فإنك تقوم أساسًا "بطباعة" أو "تنمية" الدائرة المتكاملة بأكملها على ركيزة، مما يتيح تصغيرًا وأداءً لا مثيل لهما للتطبيقات المتخصصة.

كيفية بناء دوائر الأغشية الرقيقة

يتطلب فهم دائرة الأغشية الرقيقة فهم عملية تصنيعها، وهي لعبة إضافة وطرح على نطاق مجهري. تجمع العملية بين ترسيب المواد والإزالة الانتقائية لإنشاء أنماط معقدة.

الأساس: الركيزة

يبدأ كل شيء بـ الركيزة. هذه هي القاعدة المادية التي تُبنى عليها الدائرة. تُختار الركائز لخصائصها الحرارية والكهربائية المحددة، وتشمل المواد الشائعة السيراميك (مثل الألومينا) أو الزجاج أو السيليكون.

وحدات البناء: الترسيب

الترسيب هو عملية إضافة طبقات رقيقة من المواد. الطريقتان الأكثر شيوعًا هما الترسيب الفيزيائي للبخار (PVD) والترسيب الكيميائي للبخار (CVD).

• الترسيب الفيزيائي للبخار (PVD): يتضمن هذا نقل مادة ماديًا من مصدر إلى الركيزة. يتم ذلك غالبًا من خلال التشتيت (sputtering)، حيث تقصف الأيونات مادة مستهدفة، مما يؤدي إلى خروج الذرات التي تغطي بعد ذلك الركيزة.
• الترسيب الكيميائي للبخار (CVD): تستخدم هذه الطريقة غازات أولية تتفاعل على سطح الركيزة عند تنشيطها (على سبيل المثال، بالحرارة)، لتشكل غشاءً رقيقًا صلبًا.

يؤثر اختيار طريقة الترسيب والمادة بشكل مباشر على الخصائص النهائية للدائرة، مثل توصيلها الكهربائي أو متانتها.

التصميم: الطباعة الضوئية والحفر

بمجرد ترسيب الطبقة، يجب تشكيلها لإنشاء مكونات الدائرة الفعلية. يتم ذلك عادةً باستخدام الطباعة الضوئية، وهي عملية مشابهة لتطوير الأفلام. تُطبق مادة حساسة للضوء، وتُعرض لنمط من ضوء الأشعة فوق البنفسجية، ثم تُطور، تاركة قناعًا واقيًا فوق مناطق الدائرة المطلوبة.

أخيرًا، تُستخدم عمليات الحفر (مثل الحفر بالبلازما) لإزالة مادة الفيلم غير المحمية. يترك هذا وراءه الموصلات والمقاومات والعناصر الأخرى المشكلة بدقة والتي تشكل الدائرة النهائية.

الخصائص والمزايا الرئيسية

تنتج عملية التصنيع المعقدة دوائر ذات خصائص فريدة وقوية لا يمكن تحقيقها بالطرق التقليدية.

دقة وكثافة فائقة

نظرًا لأن المكونات تُحدد على المستوى المجهري، يمكن أن تكون لها تفاوتات ضيقة للغاية ويمكن تجميعها بشكل وثيق جدًا. وهذا يسمح بـ تصغير كبير وأداء فائق في التطبيقات عالية الكثافة.

أداء فائق للترددات العالية

يقلل الحجم الصغير والهندسة الدقيقة لمكونات الأغشية الرقيقة من السعة والمحاثة الطفيلية. وهذا يجعلها مثالية لـ تطبيقات الترددات العالية، مثل أنظمة الترددات الراديوية والميكروويف، حيث تكون سلامة الإشارة أمرًا بالغ الأهمية.

خصائص فيزيائية مصممة هندسيًا

يمكن تصميم الأغشية الرقيقة لأكثر من مجرد الخصائص الكهربائية. يمكن جعلها متينة للغاية، ومقاومة للخدش، أو حتى شفافة بصريًا، وهو أمر ضروري لأجهزة مثل شاشات LCD أو أجهزة الاستشعار البصرية المتقدمة.

فهم المفاضلات

على الرغم من مزاياها، فإن دوائر الأغشية الرقيقة ليست حلاً عالميًا. تأتي طبيعتها المتخصصة مع مفاضلات كبيرة تحد من استخدامها.

تكلفة وتعقيد عاليان

المعدات المطلوبة للترسيب والحفر (مثل آلات PVD و CVD) باهظة الثمن للغاية ويجب تشغيلها في بيئات غرف نظيفة محكمة التحكم. وهذا يجعل التصنيع أكثر تكلفة وتعقيدًا بكثير مما هو عليه بالنسبة للوحات الدوائر المطبوعة (PCBs) القياسية.

معالجة طاقة منخفضة

الطبيعة الرقيقة للغاية للطبقات الموصلة تعني أنها لا تستطيع التعامل مع التيارات العالية أو أحمال الطاقة الكبيرة. وهي مصممة لمعالجة الإشارات منخفضة الطاقة، وليس لإلكترونيات الطاقة.

إصلاحات صعبة أو مستحيلة

على عكس لوحة الدوائر المطبوعة حيث يمكن غالبًا فك لحام مكون فاشل واستبداله، فإن المكون الموجود على دائرة الأغشية الرقيقة هو جزء لا يتجزأ من الركيزة. عادة ما يعني نقطة فشل واحدة أن الدائرة بأكملها يجب التخلص منها.

اتخاذ القرار الصحيح لهدفك

يعتمد قرار استخدام تقنية الأغشية الرقيقة بالكامل على أولوياتك وقيودك الهندسية المحددة.

• إذا كان تركيزك الأساسي هو التصغير وأداء الترددات العالية: فإن الأغشية الرقيقة هي الخيار الأمثل لتطبيقات مثل وحدات الترددات الراديوية، وأجهزة الإرسال والاستقبال البصرية، وأجهزة الاستشعار الطبية المتقدمة حيث الدقة والعامل الشكلي الصغير غير قابلين للتفاوض.
• إذا كان تركيزك الأساسي هو الفعالية من حيث التكلفة والتنوع: تظل لوحات الدوائر المطبوعة التقليدية المعيار الذي لا جدال فيه للغالبية العظمى من المنتجات الإلكترونية نظرًا لتكلفتها المنخفضة ومرونة التصميم وسهولة التجميع.
• إذا كان تركيزك الأساسي هو التوازن بين الكثافة والتكلفة: قد تستكشف تقنية "الأغشية السميكة"، وهي عملية مماثلة ولكنها أقل دقة، أو لوحات الدوائر المطبوعة المتقدمة ذات التوصيل البيني عالي الكثافة (HDI).

في النهاية، يمكّنك فهم تقنية الأغشية الرقيقة من اختيار الأداة المناسبة للتحدي الهندسي الصحيح.

جدول الملخص:

الجانب	دائرة الأغشية الرقيقة	لوحة الدوائر المطبوعة التقليدية
التصنيع	ترسيب PVD/CVD، الطباعة الضوئية	الحفر، تركيب المكونات
الميزة الرئيسية	تصغير فائق، أداء عالي التردد	الفعالية من حيث التكلفة، التنوع
مثالي لـ	وحدات الترددات الراديوية، أجهزة الاستشعار الطبية، الأجهزة البصرية	الإلكترونيات الاستهلاكية، الدوائر العامة
معالجة الطاقة	طاقة منخفضة	طاقة عالية

هل أنت مستعد لتجاوز حدود تصميماتك الإلكترونية باستخدام تقنية الأغشية الرقيقة؟

في KINTEK، نحن متخصصون في توفير معدات المختبرات المتطورة والمواد الاستهلاكية اللازمة للترسيب الدقيق للأغشية الرقيقة وتصنيع الدوائر. سواء كنت تقوم بتطوير وحدات ترددات راديوية متطورة، أو أجهزة استشعار طبية، أو أجهزة بصرية، يمكن لخبرتنا وموادنا عالية الجودة أن تساعدك في تحقيق تصغير وأداء لا مثيل لهما.

اتصل بخبرائنا اليوم لمناقشة كيف يمكننا دعم الاحتياجات المحددة لمختبرك ومساعدتك في اختيار الأدوات المناسبة لمشروعك الرائد التالي.

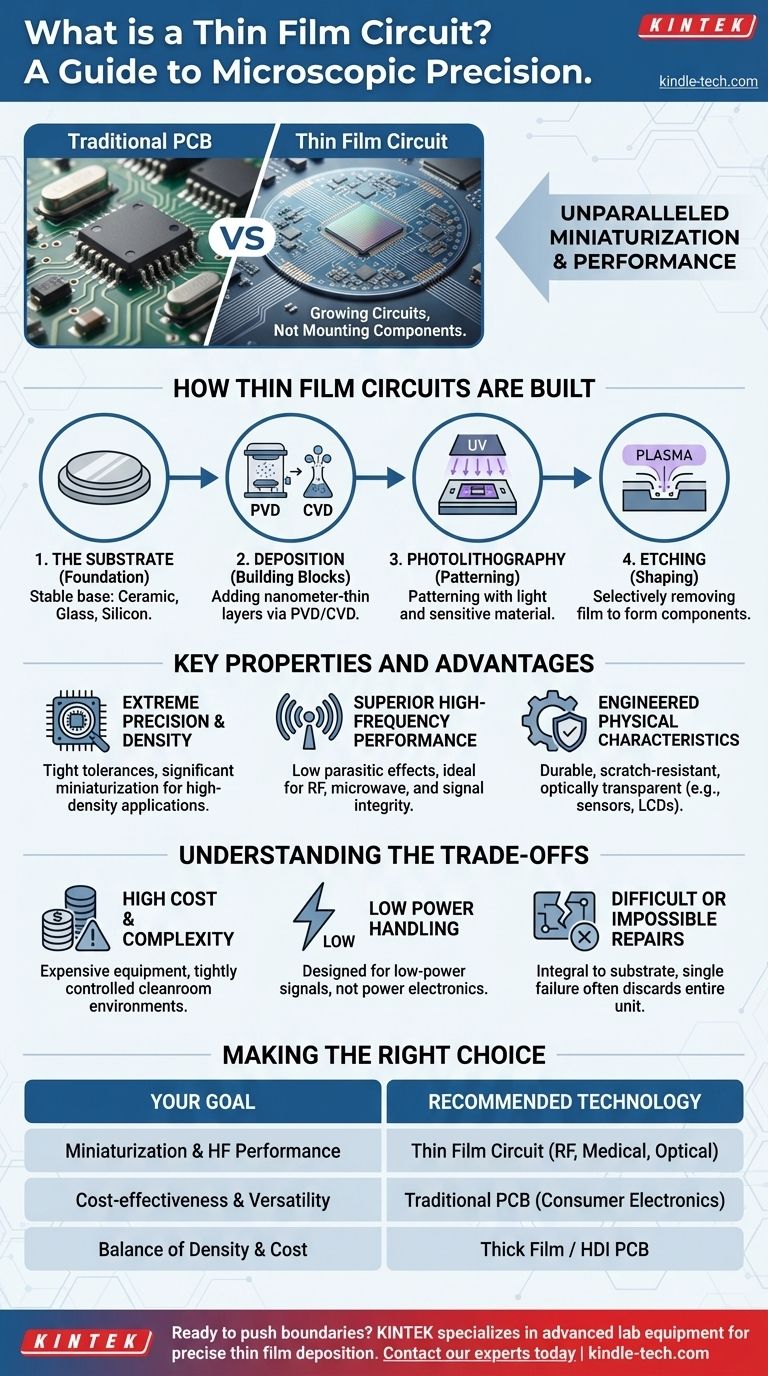

دليل مرئي
