ما هي تقنية الرش المغناطيسي التفاعلي بالتيار المستمر؟ دليل لإنشاء أغشية رقيقة مركبة عالية الجودة

في جوهرها، يعد الرش المغناطيسي التفاعلي بالتيار المستمر (DC reactive sputtering) تقنية ترسيب فراغي تُستخدم لإنشاء أغشية رقيقة جدًا من المواد المركبة. على عكس الرش المغناطيسي القياسي الذي يرسب مادة نقية، تتضمن هذه الطريقة إدخال غاز تفاعلي (مثل الأكسجين أو النيتروجين) في العملية. يتفاعل هذا الغاز كيميائيًا مع ذرات المعدن المرشوشة، مكونًا مادة مركبة جديدة، مثل أكسيد أو نتريد، مباشرة على سطح الركيزة.

الهدف الأساسي من الرش المغناطيسي التفاعلي بالتيار المستمر ليس مجرد نقل مادة من مصدر إلى هدف، بل تصنيع مادة مركبة جديدة تمامًا ذات خصائص مرغوبة محددة - مثل المقاومة الكهربائية أو الشفافية البصرية - في شكل غشاء رقيق عالي الجودة.

الآلية الأساسية: من البلازما إلى الغشاء المركب

لفهم الرش المغناطيسي التفاعلي، من الأفضل تقسيمه إلى سلسلة من الأحداث التي تحدث داخل غرفة التفريغ. تبني كل خطوة على سابقتها لإنشاء الغشاء المركب النهائي.

الخطوة 1: إنشاء البلازما

تبدأ العملية بوضع ركيزة (الجسم المراد طلاؤه) وهدف (المادة المصدر، مثل السيليكون النقي أو التيتانيوم) في غرفة تفريغ. ثم يتم إعادة ملء الغرفة بكمية صغيرة من غاز خامل، وهو الأرغون دائمًا تقريبًا. يتم تطبيق جهد تيار مستمر (DC) قوي، مما يجعل الهدف سالب القطب (الكاثود) وحامل الركيزة موجب القطب (الأنود). يزيل هذا الجهد العالي الإلكترونات من ذرات الأرغون، مما يخلق غازًا متأينًا متوهجًا يُعرف باسم البلازما.

الخطوة 2: حدث الرش المغناطيسي

يتم تسريع أيونات الأرغون الموجبة الشحنة في البلازما بقوة نحو الهدف السالب الشحنة. إنها تقصف سطح الهدف بطاقة كبيرة. هذا الاصطدام عالي الطاقة يطرد ماديًا، أو "يرش"، ذرات فردية من مادة الهدف، ويطلقها في غرفة التفريغ.

الخطوة 3: العنصر "التفاعلي"

هذه هي الخطوة المحددة للتقنية. يتم أيضًا إدخال كمية مُتحكَّم بها بعناية من الغاز التفاعلي، مثل الأكسجين أو النيتروجين، إلى الغرفة. بينما تنتقل ذرات المعدن المرشوشة من الهدف نحو الركيزة، فإنها تتفاعل وترتبط كيميائيًا بجزيئات الغاز التفاعلي هذه.

الخطوة 4: ترسيب الغشاء المركب

يُشكل هذا التفاعل الكيميائي جزيئًا مركبًا جديدًا (على سبيل المثال، نتريد التيتانيوم أو ثاني أكسيد السيليكون). تواصل هذه الجزيئات المتكونة حديثًا رحلتها إلى الركيزة، حيث تهبط وتتكثف. بمرور الوقت، تبني هذه العملية طبقة رقيقة وموحدة وكثيفة من الغشاء المركب على سطح الركيزة.

المكونات الرئيسية لنظام الرش المغناطيسي التفاعلي

يعتمد كل نظام رش مغناطيسي تفاعلي بالتيار المستمر على عدد قليل من المكونات الحرجة التي تعمل بتناغم لتحقيق عملية مستقرة وقابلة للتكرار.

الهدف (الكاثود)

هذا هو مصدر المادة الأساسية ومصنوع من معدن نقي أو شبه موصل (مثل التنتالوم، الألومنيوم، السيليكون). يتم تحيزه سالبًا لجذب الأيونات الموجبة من البلازما.

الركيزة (الأنود)

هذا هو الجسم الذي يتم طلاؤه، مثل رقاقة سيليكون، أو شريحة زجاجية، أو مكون بصري. يتم وضعه عادةً على الأنود المؤرض، حيث يجمع المادة المركبة المتكونة حديثًا.

بيئة الغاز

يستخدم النظام نوعين من الغاز. غاز خامل (الأرغون) هو المحرك الأساسي لعملية الرش المغناطيسي، حيث يخلق البلازما ويقصف الهدف. الغاز التفاعلي (الأكسجين، النيتروجين) هو المكون النشط الذي يُنشئ المادة المركبة النهائية.

الطاقة والمجال المغناطيسي

يوفر مصدر طاقة التيار المستمر الجهد المستقر اللازم لإنشاء البلازما والحفاظ عليها. معظم الأنظمة الحديثة هي أنظمة "رش مغناطيسي" (magnetron)، والتي تستخدم مغناطيسات قوية خلف الهدف. تحبس هذه المغناطيسات الإلكترونات بالقرب من سطح الهدف، مما يزيد بشكل كبير من كثافة البلازما ويسمح للعملية بالعمل عند ضغوط أقل وسرعات أعلى.

فهم المقايضات الحرجة

على الرغم من قوته، فإن الرش المغناطيسي التفاعلي بالتيار المستمر هو عملية معقدة ذات تحديات متأصلة تتطلب إدارة دقيقة.

تسمم الهدف

العثرة الأكثر شيوعًا هي تسمم الهدف. يحدث هذا عندما يتفاعل الغاز التفاعلي ليس فقط مع الذرات المرشوشة، ولكن مع سطح الهدف نفسه. يؤدي هذا إلى تكوين طبقة عازلة على الهدف، مما قد يبطئ بشكل كبير معدل الرش المغناطيسي، ويسبب تقوسًا كهربائيًا، ويجعل العملية غير مستقرة للغاية.

تعقيد التحكم في العملية

تعتبر خصائص الغشاء النهائي حساسة للغاية للنسبة الدقيقة للغاز الخامل، والغاز التفاعلي، وقوة الرش المغناطيسي. يتطلب تحقيق التركيب الكيميائي المطلوب (التكافؤ) أنظمة تغذية راجعة متطورة للحفاظ على توازن مستقر بين معدل رش المعدن وتوافر الغاز التفاعلي.

معدلات ترسيب أبطأ

بشكل عام، يكون الرش المغناطيسي التفاعلي أبطأ من رش هدف معدني نقي. يمكن أن يؤدي تكوين المركب على سطح الهدف، حتى في حالة خاضعة للرقابة، إلى تقليل عدد الذرات المقذوفة لكل أيون وارد، مما يطيل أوقات العملية.

كيفية تطبيق هذا على هدفك

يعتمد اختيار تقنية الترسيب بالكامل على المادة التي تحتاج إلى إنشائها.

• إذا كان تركيزك الأساسي هو إنشاء أغشية خزفية أو عازلة عالية الجودة: يعد الرش المغناطيسي التفاعلي بالتيار المستمر خيارًا ممتازًا. ويستخدم على نطاق واسع لإنتاج أغشية مثل ثاني أكسيد السيليكون (SiO₂) ونتريد التيتانيوم (TiN) وأكسيد الألومنيوم (Al₂O₃) للتطبيقات شبه الموصلة والبصرية.
• إذا كان تركيزك الأساسي هو ترسيب غشاء معدني نقي: فهذه هي التقنية الخاطئة. يجب عليك استخدام الرش المغناطيسي القياسي (غير التفاعلي) بالتيار المستمر أو التردد الراديوي (RF) باستخدام غاز خامل مثل الأرغون فقط.
• إذا كان تركيزك الأساسي هو استقرار العملية وسرعتها: يجب عليك الاستثمار في التحكم المتقدم في العملية، مثل مراقبة الانبعاثات البصرية أو التغذية الراجعة لمقاومة البلازما، لإدارة تدفق الغاز التفاعلي وتجنب تسمم الهدف.

في نهاية المطاف، يوفر الرش المغناطيسي التفاعلي بالتيار المستمر طريقة قوية لهندسة مواد مركبة عالية الأداء مباشرة على سطح، ذرة تلو الأخرى.

جدول ملخص:

الجانب	الوصف
الغرض	تصنيع مواد مركبة (أكاسيد، نتريدات) ذات خصائص محددة
الغازات الرئيسية	غاز خامل (أرغون) للرش المغناطيسي؛ غاز تفاعلي (أكسجين/نيتروجين) لتكوين المركب
العملية	تتفاعل ذرات المعدن المرشوشة من الهدف مع الغاز لتكوين غشاء على الركيزة
التطبيقات الشائعة	أجهزة أشباه الموصلات، والطلاءات البصرية، والطبقات المقاومة للتآكل
التحدي الرئيسي	تسمم الهدف الذي يتطلب تحكمًا دقيقًا في الغاز والطاقة

هل تحتاج إلى ترسيب أغشية رقيقة مركبة عالية الجودة لأبحاثك أو إنتاجك؟ تتخصص KINTEK في المعدات والمواد الاستهلاكية للمختبرات، حيث توفر حلول رش مغناطيسي موثوقة لتطبيقات أشباه الموصلات والبصريات وعلوم المواد. يمكن لخبرائنا مساعدتك في اختيار النظام المناسب لتحقيق خصائص الغشاء الدقيقة والتحكم المستقر في العملية. اتصل بنا اليوم لمناقشة متطلبات الطلاء المحددة الخاصة بك!

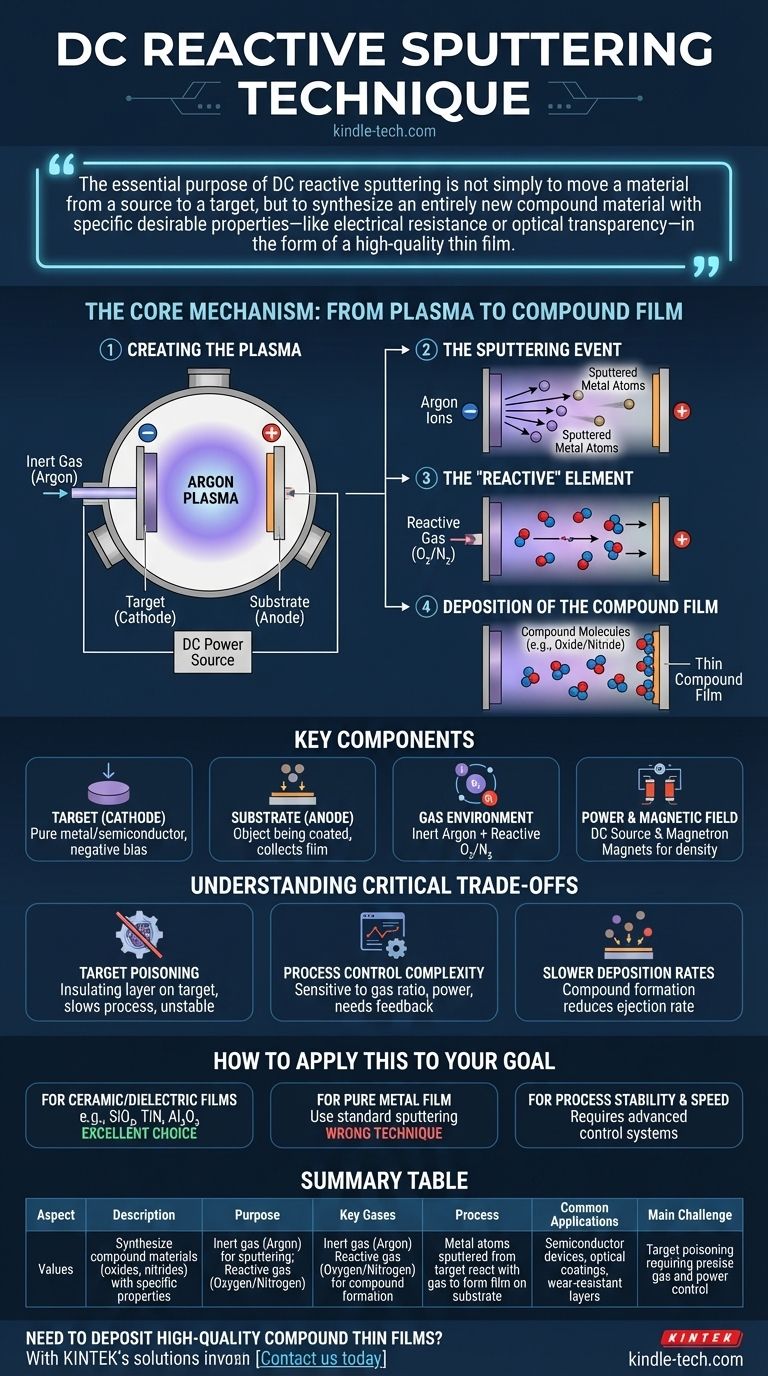

دليل مرئي
