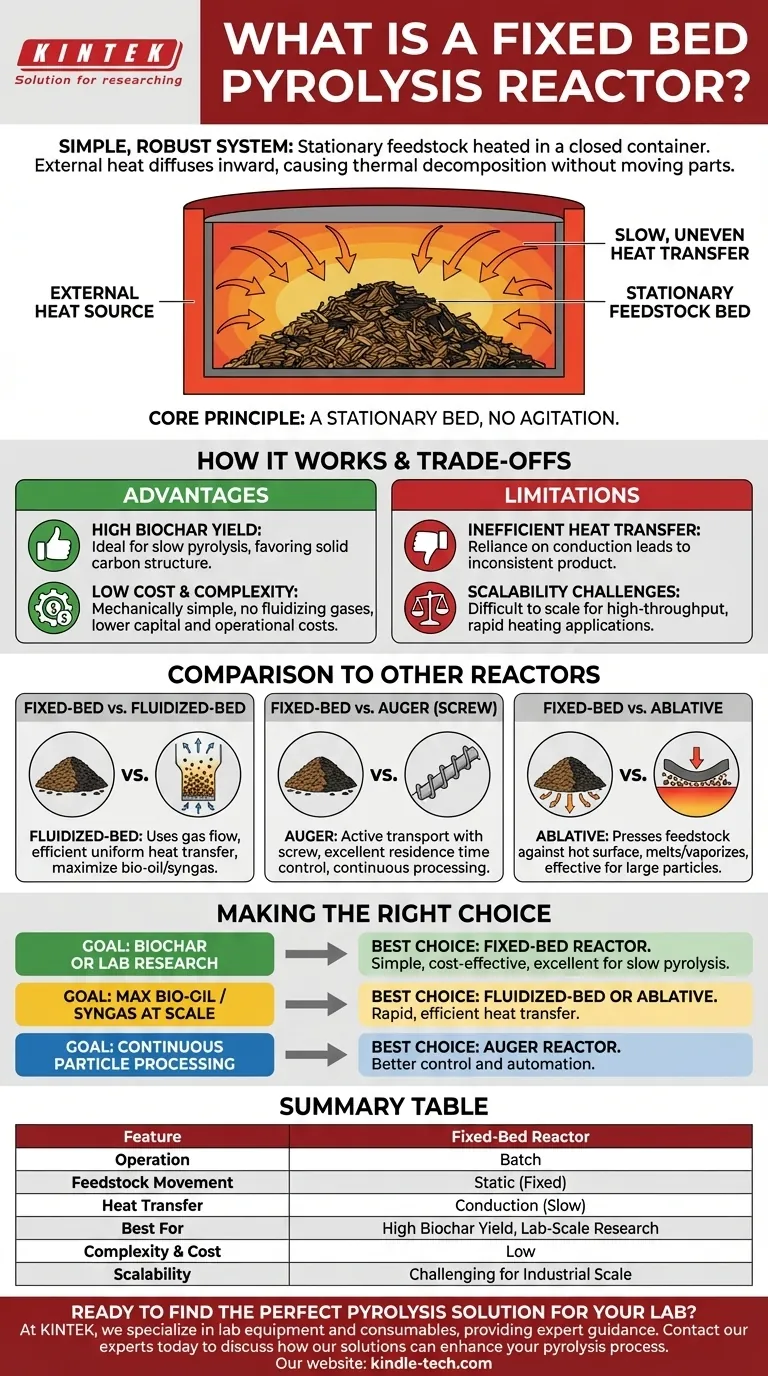

في جوهره، مفاعل الانحلال الحراري ذو الطبقة الثابتة هو نظام بسيط وقوي حيث يتم تسخين كتلة ثابتة من المواد الأولية، أو الركيزة، في وعاء مغلق. يتم تطبيق الحرارة على الجزء الخارجي من الوعاء وتنتشر ببطء إلى الداخل، مما يتسبب في تحلل المادة حرارياً دون الحاجة إلى أجزاء متحركة معقدة أو غازات مميعة.
السمة المميزة للمفاعل ذي الطبقة الثابتة هي بساطة تشغيله وتصميمه الثابت. وهذا يجعله فعالاً للغاية في إنتاج الفحم الحيوي الصلب من خلال الانحلال الحراري البطيء ولكنه أقل كفاءة في توليد الزيوت الحيوية السائلة على نطاق صناعي بسبب القيود في نقل الحرارة.
كيف يعمل مفاعل الطبقة الثابتة
مفاعل الطبقة الثابتة هو أحد أبسط التصميمات للانحلال الحراري، ويعمل على مبدأ واضح ومباشر.
المبدأ الأساسي: طبقة ثابتة
يتم تحميل المواد الأولية في المفاعل، حيث تبقى كطبقة ثابتة، أو "مثبتة"، من المادة.
على عكس الأنظمة الأكثر ديناميكية، لا يتم تحريك الجزيئات أو تدويرها أو نقلها بوسائل ميكانيكية أثناء العملية.
آلية انتقال الحرارة
يتم توفير الحرارة خارجياً لجدران المفاعل. يجب بعد ذلك أن تنتقل هذه الطاقة الحرارية وتشع من الجدران الساخنة عبر الطبقة المعبأة من المواد.
هذه العملية بطيئة نسبياً ويمكن أن تؤدي إلى توزيع غير متساوٍ لدرجة الحرارة، حيث تسخن الجزيئات الأقرب إلى الجدران بشكل أسرع من تلك الموجودة في المركز.
البساطة المتأصلة
لا يتطلب التصميم عامل تمييع مثل غاز النيتروجين أو مواد طبقة مثل الرمل. كما أنه يتجنب الآليات الداخلية المعقدة مثل الأسطوانات الدوارة أو اللوالب.
هذه البساطة تجعله أسهل وأرخص في البناء والتشغيل، خاصة للتطبيقات الصغيرة أو المخبرية.
كيف تقارن الطبقة الثابتة بأنواع المفاعلات الأخرى
يتطلب فهم مفاعل الطبقة الثابتة رؤيته في سياق تقنيات الانحلال الحراري الشائعة الأخرى. تم تحسين كل تصميم للمواد الأولية والمقاييس والمنتجات النهائية المرغوبة المختلفة.
الطبقة الثابتة مقابل الطبقة المميعة
يستخدم مفاعل الطبقة المميعة تدفقاً من الغاز الساخن لتعليق وتحريك جزيئات المواد الأولية، مما يجعلها تتصرف كالسائل.
يؤدي هذا إلى انتقال حرارة فعال وموحد للغاية، مما يجعله مثالياً للانحلال الحراري السريع لزيادة إنتاج الزيت الحيوي والغاز الاصطناعي. الطبيعة الثابتة للطبقة الثابتة بطيئة نسبياً.
الطبقة الثابتة مقابل مفاعل المثقب (اللولبي)
يستخدم مفاعل المثقب لولباً كبيراً ساخناً لنقل المواد الأولية بنشاط عبر غرفة محكمة الإغلاق.
يوفر هذا تحكماً ممتازاً في وقت الإقامة ويسمح بالمعالجة المستمرة، بينما تعمل مفاعلات الطبقة الثابتة غالباً على دفعات.
الطبقة الثابتة مقابل مفاعل التآكل
يعمل مفاعل التآكل عن طريق ضغط المواد الأولية على سطح ساخن سريع الحركة. تذوب المادة وتتبخر بشكل فعال عند التلامس.
هذه الطريقة فعالة للغاية للجزيئات الكبيرة التي ستسخن ببطء شديد في نظام الطبقة الثابتة، حيث تتجاوز الحاجة إلى انتشار الحرارة عبر الجسيم نفسه.
مفاضلات تصميم الطبقة الثابتة
تعد بساطة مفاعل الطبقة الثابتة هي أكبر نقاط قوته ومصدر قيوده الرئيسي.
الميزة الرئيسية: إنتاجية عالية من الفحم الحيوي
تعد معدلات التسخين البطيئة وأوقات الإقامة الأطول المتأصلة في تصميم الطبقة الثابتة مثالية للانحلال الحراري البطيء.
تفضل هذه العملية تكوين بنية كربونية صلبة، مما يؤدي إلى إنتاجية أعلى من الفحم الحيوي مقارنة بأنواع المفاعلات الأخرى.
الميزة الرئيسية: التكلفة المنخفضة والتعقيد
مع عدم وجود أجزاء متحركة رئيسية أو متطلبات لغازات التمييع، فإن هذه المفاعلات بسيطة ميكانيكياً. وهذا يقلل من كل من التكلفة الرأسمالية الأولية والتعقيد التشغيلي المستمر.
القيود الأساسية: عدم كفاءة نقل الحرارة
يعتبر الاعتماد على التوصيل عبر طبقة ثابتة هو نقطة ضعف المفاعل الرئيسية. يمكن أن يؤدي هذا إلى منتج غير متناسق ويجعل من الصعب معالجة كميات كبيرة من المواد بكفاءة.
القيود الأساسية: تحديات قابلية التوسع
تؤدي خصائص نقل الحرارة الضعيفة إلى صعوبة بالغة في توسيع نطاق مفاعلات الطبقة الثابتة للتطبيقات الصناعية ذات الإنتاجية العالية، خاصة تلك التي تستهدف الوقود السائل حيث يكون التسخين السريع أمراً بالغ الأهمية.
اتخاذ القرار الصحيح لهدفك
يعتمد اختيار تقنية المفاعل الصحيحة بالكامل على هدفك الأساسي، والمواد الأولية، وحجم التشغيل المطلوب.
- إذا كان تركيزك الأساسي هو إنتاج الفحم الحيوي أو إجراء أبحاث على نطاق المختبر: يُعد مفاعل الطبقة الثابتة خياراً ممتازاً وفعالاً من حيث التكلفة نظراً لبساطته وفعاليته في الانحلال الحراري البطيء.
- إذا كان تركيزك الأساسي هو زيادة إنتاج الزيت الحيوي أو الغاز الاصطناعي على نطاق واسع: يُعد مفاعل الطبقة المميعة أو مفاعل التآكل متفوقاً بكثير نظراً لقدراته السريعة والفعالة في نقل الحرارة.
- إذا كان تركيزك الأساسي هو المعالجة المستمرة للمواد الجسيمية: يوفر مفاعل المثقب تحكماً أفضل وأتمتة لنقل المواد عبر النظام باستمرار.
في النهاية، يتعلق اختيار المفاعل الصحيح بمطابقة نقاط القوة المتأصلة في التكنولوجيا مع أهداف الإنتاج المحددة لديك.
جدول الملخص:
| الميزة | مفاعل الطبقة الثابتة |
|---|---|
| التشغيل | دفعات |
| حركة المواد الأولية | ثابتة (مثبتة) |
| نقل الحرارة | التوصيل (بطيء) |
| الأفضل لـ | إنتاجية عالية من الفحم الحيوي، أبحاث على نطاق المختبر |
| التعقيد والتكلفة | منخفض |
| قابلية التوسع | صعبة على النطاق الصناعي |
