ما هو ترسيب الرش المعدني؟ تحقيق طلاءات رقيقة فائقة بدقة

في جوهره، ترسيب الرش هو تقنية ترسيب فيزيائي للبخار (PVD) تُستخدم لإنشاء أغشية معدنية فائقة الرقة مع تحكم والتصاق استثنائيين. تعمل العملية عن طريق قصف مصدر معدني صلب، يُعرف باسم "الهدف"، بأيونات عالية الطاقة من البلازما. يؤدي هذا التصادم على المستوى الذري إلى طرد أو "رش" الذرات فعليًا من الهدف، والتي تنتقل بعد ذلك عبر فراغ وتترسب على ركيزة، مكونة الفيلم المطلوب.

يُفهم الرش على أنه لعبة بلياردو ذرية مُتحكم فيها للغاية. من خلال استخدام أيونات نشطة لتفتيت مصدر معدني ذرة تلو الأخرى، فإنه يبني أغشية رقيقة فائقة تكون أكثر كثافة وتجانسًا وتلتصق بقوة أكبر من تلك المصنوعة بطرق أبسط مثل التبخير الحراري.

كيف يعمل الرش: الآلية الأساسية

ترسيب الرش هو عملية دقيقة مدفوعة بالزخم تحدث داخل غرفة تفريغ. يوضح فهم الخطوات الرئيسية سبب كونها فعالة جدًا للتطبيقات عالية الأداء.

بيئة التفريغ

أولاً، تحدث العملية بأكملها في غرفة تفريغ عالية. يعد إزالة الهواء والغازات الأخرى أمرًا بالغ الأهمية لمنع التلوث وضمان حصول ذرات المعدن المرشوشة على مسار واضح وغير معوق من الهدف إلى الركيزة.

إنشاء البلازما

يتم إدخال غاز خامل، وأكثره شيوعًا هو الأرغون، إلى الغرفة عند ضغط منخفض. يتم بعد ذلك تطبيق مجال كهربائي قوي، والذي يجرد الإلكترونات من ذرات الأرغون، مما يخلق بلازما - وهو حساء مُنشَّط من أيونات الأرغون الموجبة (Ar+) والإلكترونات الحرة.

قصف الهدف

يتم إعطاء مادة المصدر المعدني، أو الهدف، شحنة كهربائية سالبة. يتسبب هذا في تسارع الأيونات الموجبة للأرغون من البلازما بقوة نحو الهدف، لتصطدم سطحه بطاقة حركية كبيرة.

طرد الذرات والترسيب

هذا القصف عالي الطاقة هو حدث نقل زخم نقي. عندما تصطدم أيونة أرغون بالهدف، فإنها تزيل فعليًا أو "ترش" ذرة واحدة أو أكثر من مادة الهدف. تنتقل ذرات المعدن المنبعثة هذه عبر غرفة التفريغ وتهبط على الركيزة، مما يبني طبقة الفيلم الرقيق طبقة تلو الأخرى.

المزايا الرئيسية لترسيب الرش

يختار المهندسون والعلماء الرش على الطرق الأخرى عندما تكون جودة وخصائص الفيلم الرقيق ذات أهمية قصوى. تنبع الفوائد مباشرة من طبيعته النشطة المدفوعة بالزخم.

التصاق فائق للفيلم

نظرًا لأن الذرات المرشوشة تصل إلى الركيزة بطاقة أعلى بكثير من الذرات المتبخرة، فإنها تُزرع قليلاً في السطح قبل أن تستقر. يخلق هذا رابطًا قويًا ومتينًا بين الفيلم والركيزة يصعب تحقيقه بالطرق الأخرى.

كثافة ونقاء عاليان

تساعد عملية الترسيب النشطة في تكوين أغشية كثيفة ولها بنية مجهرية دقيقة الحبيبات. يضمن التفريغ العالي واستخدام غاز الرش الخامل أن يكون الفيلم الناتج عالي النقاء للغاية، وخاليًا من الأكاسيد والملوثات التي يمكن أن تصيب التقنيات الأخرى.

التحكم في المواد المعقدة

يعد الرش ممتازًا في ترسيب السبائك. تنقل العملية التكوين الكيميائي (النسبة العنصرية) لهدف السبيكة مباشرة إلى الركيزة، مما يسمح بإنشاء أغشية سبائك معدنية معقدة ذات تركيبات دقيقة. يمكن استخدامه أيضًا لترسيب المركبات عن طريق إدخال غاز تفاعلي (مثل النيتروجين أو الأكسجين) في الغرفة، وهي عملية تُعرف باسم الرش التفاعلي.

تغطية خطوة وتوحيد ممتازين

على الرغم من أنها ليست أقوى نقاطه مقارنة بالطرق الكيميائية، إلا أن الرش يوفر بشكل عام تغطية أفضل للأسطح المعقدة غير المسطحة ("تغطية الخطوة") من التبخير البسيط. كما أنه فعال للغاية في إنتاج أغشية ذات سمك موحد على مساحات كبيرة، وهو أمر بالغ الأهمية لتصنيع أشباه الموصلات والطلاءات البصرية.

فهم المفاضلات

لا توجد تقنية مثالية. على الرغم من قوته، فإن الرش له قيود متأصلة تجعله غير مناسب لتطبيقات معينة.

معدلات ترسيب أبطأ

إن طبيعة الرش ذرة بذرة دقيقة ولكنها بطيئة نسبيًا مقارنة بالتبخير الحراري. بالنسبة للتطبيقات التي تتطلب طلاءً سميكًا بسرعة ويكون فيها جودة الفيلم أقل أهمية، يمكن أن يكون الرش غير فعال.

احتمال تلف الركيزة والتسخين

يمكن للطاقة العالية للأيونات القصف والذرات المترسبة أن تنقل حرارة كبيرة إلى الركيزة. قد يكون هذا مشكلة للركائز الحساسة مثل البلاستيك أو بعض العينات البيولوجية، مما قد يسبب تلفًا أو يغير خصائصها.

تعقيد النظام والتكلفة

أنظمة الرش أكثر تعقيدًا وتكلفة من المبخرات الحرارية البسيطة. إنها تتطلب مضخات تفريغ عالية، وإمدادات طاقة متطورة (تيار مستمر أو تردد لاسلكي)، وتحكمًا دقيقًا في تدفق الغاز، مما يزيد من كل من الاستثمار الأولي والنفقات التشغيلية.

اتخاذ الخيار الصحيح لهدفك

يعتمد اختيار طريقة الترسيب المناسبة بالكامل على الخصائص المطلوبة لفيلمك النهائي.

• إذا كان تركيزك الأساسي هو المتانة والالتصاق: يعد الرش هو الخيار الأفضل لإنشاء طلاءات قوية مقاومة للتآكل أو طبقات أساسية للمعالجة اللاحقة.
• إذا كان تركيزك الأساسي هو إنشاء فيلم سبيكة معدنية دقيقة: يوفر الرش تحكمًا لا مثيل له في التكوين الكيميائي، مما يضمن أن الفيلم المترسب لديك له نفس تركيبة الهدف الخاص بك.
• إذا كان تركيزك الأساسي هو طلاء ركيزة حساسة للحرارة: يجب عليك التفكير بعناية في معلمات الرش أو استكشاف بدائل ذات طاقة أقل مثل التبخير الحراري.
• إذا كان تركيزك الأساسي هو السرعة والتكلفة المنخفضة لطلاء معدني بسيط: غالبًا ما يكون التبخير الحراري حلاً أكثر عملية واقتصادية.

في نهاية المطاف، يعد الرش المعيار الصناعي عندما تكون متطلبات الأداء والنقاء والدقة للفيلم المعدني الرقيق غير قابلة للتفاوض.

جدول ملخص:

الجانب	السمة الرئيسية
نوع العملية	الترسيب الفيزيائي للبخار (PVD)
الآلية الأساسية	نقل الزخم من قصف الأيونات
الميزة الرئيسية	التصاق وكثافة فائقة للفيلم
مثالي لـ	السبائك والمركبات والطلاءات الموحدة
القيود الأساسية	معدل ترسيب أبطأ وتسخين الركيزة

هل أنت مستعد لتعزيز إمكانيات مختبرك بأفلام رقيقة دقيقة؟

تتخصص KINTEK في توفير معدات واستهلاكيات ترسيب الرش عالية الأداء للمختبرات التي تتطلب جودة فيلم فائقة والتصاقًا وتحكمًا. سواء كنت تعمل في تصنيع أشباه الموصلات، أو البصريات المتقدمة، أو الطلاءات الواقية المتينة، فإن حلولنا مصممة لتلبية معاييرك الصارمة.

اتصل بخبرائنا اليوم لمناقشة كيف يمكن لأنظمة الرش لدينا مساعدتك في تحقيق أهدافك البحثية والإنتاجية.

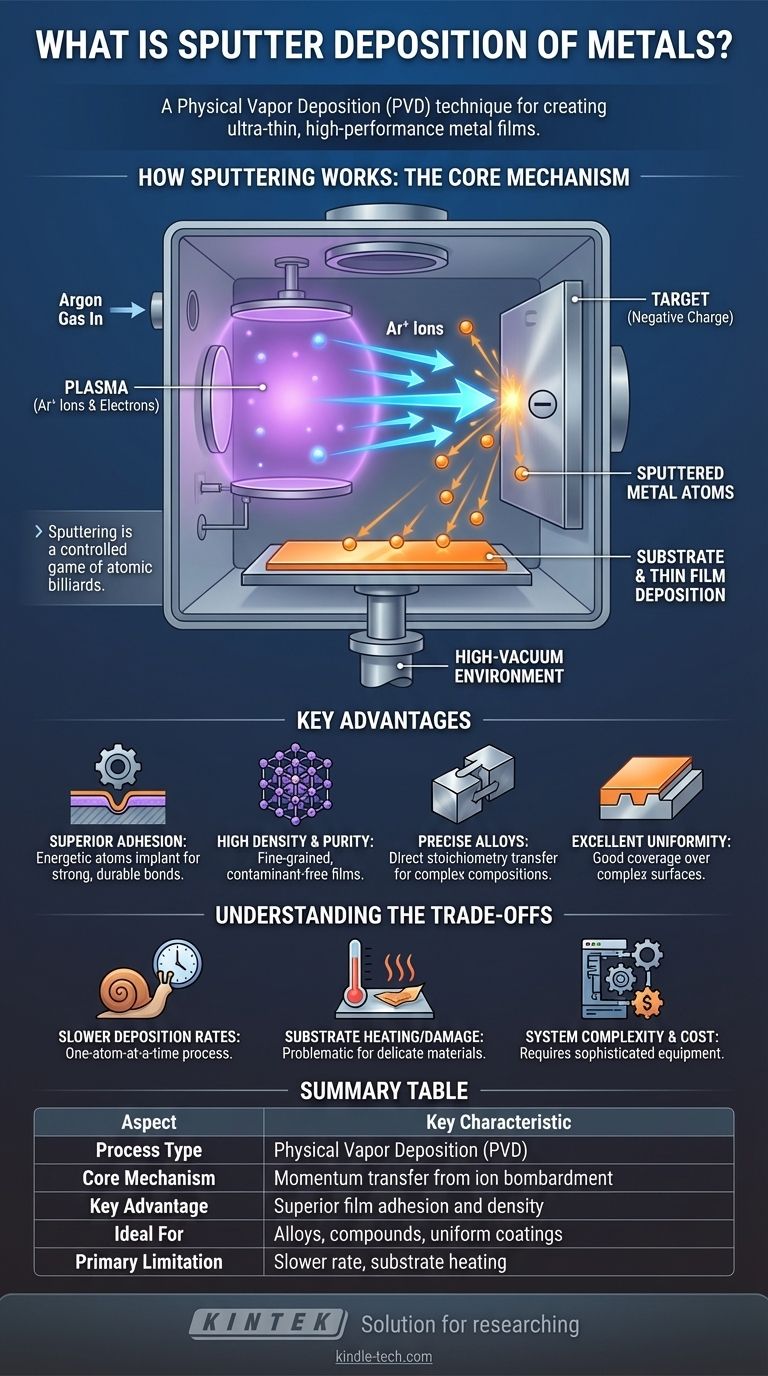

دليل مرئي
