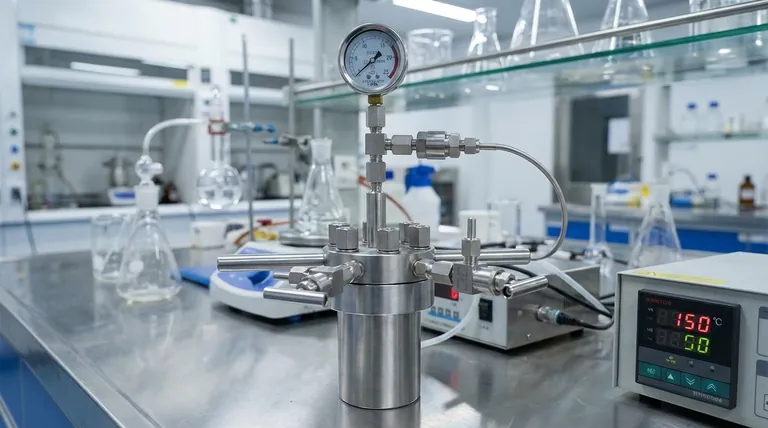

لا يوجد ضغط تصميم واحد لمفاعل الفولاذ المقاوم للصدأ (SS). ضغط التصميم ليس خاصية للمادة ولكنه مواصفة حاسمة يتم تحديدها بالكامل من خلال العملية الكيميائية التي تم بناء المفاعل لاحتوائها. إنها قيمة مخصصة يتم حسابها بناءً على أقصى ضغط متوقع أثناء التشغيل، بما في ذلك ظروف الاضطراب المحتملة، بالإضافة إلى هامش أمان إلزامي.
الخلاصة الأساسية هي أنك لا تبحث عن ضغط تصميم المفاعل؛ بل أنت تحدده. إنه متطلب هندسي مصمم خصيصًا تمليه ضغوط التشغيل للتفاعل المحدد، وإمكانية حدوث زيادات مفاجئة في الضغط، وأكواد السلامة الحاكمة.
المبدأ الأساسي: العملية تملي الضغط
المفهوم الأساسي الذي يجب فهمه هو أن المفاعل يتم تصميمه وبناؤه لأجل عملية ما، وليس العكس. الفولاذ المقاوم للصدأ هو ببساطة مادة البناء المختارة لمقاومته للتآكل وقوته.
تحديد أقصى ضغط تشغيل مسموح به (MAWP)
القيمة الأكثر أهمية، والتي يتم ختمها ماديًا على لوحة اسم الوعاء، هي أقصى ضغط تشغيل مسموح به (MAWP). هذا هو أعلى ضغط مقياس مسموح به في الجزء العلوي من الوعاء في وضعه التشغيلي المحدد عند درجة حرارة معينة.
يتم بناء الوعاء ماديًا لتحمل هذا الضغط. التشغيل فوق الحد الأقصى لضغط التشغيل المسموح به هو انتهاك للسلامة وينطوي على خطر الفشل الكارثي.
كيف يرتبط ضغط التصميم بـ MAWP
ضغط التصميم هو قيمة الضغط التي يستخدمها المهندسون لإجراء الحسابات الخاصة بسماكة الوعاء وتصنيفات المكونات. الهدف هو تصميم وعاء يكون فيه ضغط التشغيل المسموح به مساويًا، أو بشكل أكثر شيوعًا، أكبر قليلاً من ضغط التصميم المحدد.
لأغراض عملية في المناقشات الأولية، غالبًا ما تُستخدم المصطلحات بالتبادل، لكن MAWP هو الحد النهائي والملزم قانونًا للمعدات النهائية.
دور مهندس العملية
تقع مسؤولية تحديد ضغط التصميم المطلوب على عاتق مهندس العملية أو الكيميائي، وليس على مُصنِّع الوعاء. يجب عليهم تحليل العملية وتقديم هذه المعلمة الحاسمة كجزء من مواصفات المعدات.
العوامل الرئيسية التي تحدد ضغط التصميم
لتحديد ضغط التصميم، يجب عليك تحليل كل مصدر للضغط يمكن أن تولده العملية.
ضغط التشغيل العادي
هذا هو ضغط خط الأساس الذي تعمل عنده تفاعلاتك الكيميائية أو عمليتك في ظل ظروف تشغيلية طبيعية ومستقرة. يجب أن يكون ضغط التصميم دائمًا أعلى من هذه القيمة.
احتمالية حدوث زيادات مفاجئة في الضغط
هذا هو العامل الأكثر أهمية للسلامة. يجب عليك حساب أسوأ السيناريوهات، مثل فشل التبريد في تفاعل طارد للحرارة، أو انسداد المخرج، أو تفاعل جانبي غير مقصود يولد غازًا. يجب أن يحتوي ضغط التصميم على هذه الاضطرابات بأمان.
ضغط البخار للمحتويات
إذا كنت تقوم بتسخين السوائل المتطايرة، فسيزداد ضغط البخار الخاص بها بشكل كبير مع درجة الحرارة. يجب أن يكون ضغط التصميم مرتفعًا بما يكفي لاحتواء المحتويات عند أقصى درجة حرارة للعملية دون تنفيس.
الضغط الخارجي (الفراغ)
إذا كان المفاعل سيتم تشغيله تحت التفريغ أو قد يتعرض للتفريغ أثناء التنظيف بالبخار أو التبريد، فيجب أن يكون لديه أيضًا تصنيف ضغط خارجي. هذا يمنع الوعاء من الانبعاج إلى الداخل. يعد تصنيف "التفريغ الكامل" (FV) شائعًا.
الرأس الهيدروستاتيكي
بالنسبة للمفاعلات الطويلة جدًا، يخلق وزن السائل بالداخل ضغطًا إضافيًا في قاع الوعاء. يجب إضافة "الرأس الهيدروستاتيكي" هذا إلى حسابات الضغط الأخرى لضمان أن الجزء السفلي قوي بما فيه الكفاية.
فهم المفاضلات
إن مجرد اختيار ضغط تصميم مرتفع للغاية ليس استراتيجية قابلة للتطبيق. هناك عواقب هندسية ومالية كبيرة يجب مراعاتها.
التكلفة مقابل السلامة
هذه هي المفاضلة الأساسية. يتطلب ضغط التصميم الأعلى جدران وأطواق وعاء أكثر سمكًا. يؤدي هذا إلى زيادة كبيرة في كمية الفولاذ المقاوم للصدأ المطلوبة، مما يؤدي مباشرة إلى زيادة تكلفة المواد وأجور التصنيع والتكلفة الإجمالية للمفاعل.
سماكة المادة والوزن
يؤدي تصنيف الضغط الأعلى إلى وعاء أثقل بكثير. وهذا له آثار متتالية، مما يتطلب هياكل دعم أقوى وأساسًا أكثر قوة ومعدات رفع أقوى للتركيب والصيانة.
آثار نقل الحرارة
تعمل الجدران الأكثر سمكًا للوعاء كعازل. يمكن أن يعيق هذا بشكل كبير نقل الحرارة عبر سترة المفاعل، مما يجعل التحكم في درجة حرارة التفاعل الطارد للحرارة أو الماص للحرارة أكثر صعوبة.
كيفية تحديد ضغط التصميم الصحيح
لتحديد ضغط التصميم المناسب، يجب عليك تحويل تركيزك من الوعاء نفسه إلى العملية التي سيحتويها.
- إذا كان تركيزك الأساسي هو تحديد نطاق عملية جديدة: قم بتحليل تفاعلك لتحديد أقصى ضغط تشغيل عادي وأي ظروف اضطراب محتملة. قم بتطبيق هامش أمان بناءً على أكواد الصناعة (على سبيل المثال، ASME) للوصول إلى ضغط التصميم المطلوب.
- إذا كان تركيزك الأساسي هو شراء مفاعل قياسي: حدد بوضوح ضغط التصميم المطلوب (على سبيل المثال، "150 رطل لكل بوصة مربعة وتفريغ كامل عند 350 درجة فهرنهايت") للموردين. تأكد من أن الحد الأقصى لضغط التشغيل المسموح به للمعدات المعروضة يلبي متطلباتك أو يتجاوزها.
- إذا كان تركيزك الأساسي هو تقييم نظام موجود: حدد موقع لوحة الاسم المعدنية على المفاعل. ضغط التشغيل المسموح به المختوم هو الحد الأقصى للضغط الذي يجب ألا تتجاوزه أبدًا.
في نهاية المطاف، ضغط التصميم الصحيح هو الذي يحتوي عمليتك المحددة بأمان وموثوقية في ظل جميع الظروف المتوقعة.
جدول ملخص:
| العامل الرئيسي | الوصف | التأثير على ضغط التصميم |
|---|---|---|
| ضغط التشغيل العادي | ضغط خط الأساس أثناء ظروف العملية المستقرة. | يجب أن يكون أقل من ضغط التصميم. |
| احتمالية حدوث زيادات مفاجئة في الضغط | أسوأ السيناريوهات مثل فشل التبريد أو انسداد المخرج. | يجب أن يحتوي ضغط التصميم على هذه الاضطرابات بأمان. |
| ضغط البخار للمحتويات | الضغط الناتج عن السوائل المتطايرة المسخنة. | يجب أخذه في الاعتبار عند أقصى درجة حرارة للعملية. |
| الضغط الخارجي (الفراغ) | مطلوب إذا كان التشغيل تحت التفريغ أو التعرض له. | يجب تصنيف الوعاء للتفريغ الكامل (FV) لمنع الانبعاج. |
| الرأس الهيدروستاتيكي | الضغط الناتج عن وزن السائل في الأوعية الطويلة. | يُضاف إلى حساب الضغط في قاع الوعاء. |
