ما الفرق بين فرن الكتم وفرن الأنبوب؟ اختر الأداة المناسبة لدرجات الحرارة العالية

في جوهر الأمر، يكمن الفرق بين فرن الكتم (muffle furnace) وفرن الأنبوب (tube furnace) في شكل غرفة التسخين الخاصة بهما، وبالتالي، في الغرض المقصود منهما. يحتوي فرن الكتم على غرفة كبيرة تشبه الصندوق لتسخين العينات في الهواء، بينما يستخدم فرن الأنبوب أنبوبًا ضيقًا أسطوانيًا يسمح بالتحكم الدقيق في الغلاف الجوي للغاز. يحدد هذا الاختلاف الأساسي في التصميم نقاط القوة والتطبيقات الخاصة بكل منهما.

الاختيار هو دالة على هدفك الأساسي. اختر فرن كتم لمعالجة العينات الأكبر حجمًا والأكثر ضخامة حيث لا يكون التحكم في الغلاف الجوي أمرًا بالغ الأهمية. اختر فرن أنبوب عندما تحتاج إلى تحكم دقيق في البيئة الغازية وملف درجة الحرارة للعينات الأصغر.

الفرق الجوهري: هندسة الغرفة

التمييز الأكثر أهمية بين هذين النوعين من الأفران هو تصميمهما المادي. يؤثر هذا العامل الوحيد على كل جانب آخر تقريبًا من أدائهما، من سعة العينة إلى التحكم في الغلاف الجوي.

فرن الكتم: صندوق محكم

فكر في فرن الكتم كفرن عالي الأداء. يتميز بغرفة تسخين كبيرة مكعبة، غالبًا ما تكون مصنوعة من مادة خزفية حرارية، يتم تسخينها خارجيًا.

يجعل هذا التصميم مناسبًا بشكل استثنائي لحمل العينات الكبيرة أو ذات الأشكال غير المنتظمة. كما أنه مثالي لمعالجة عينات متعددة في وقت واحد، كما هو الحال في تطبيقات الرماد أو المعالجة الحرارية العامة.

فرن الأنبوب: أسطوانة محكمة التحكم

فرن الأنبوب، على النقيض من ذلك، مصمم حول أنبوب تسخين طويل وضيق، مصنوع عادةً من الألومينا أو الكوارتز أو كربيد السيليكون. تحيط عناصر التسخين بهذا الأنبوب، مما يخلق منطقة ساخنة مركزة وموحدة.

الميزة الرئيسية هي أنه يمكن إغلاق أطراف الأنبوب. وهذا يسمح بإنشاء فراغ أو تدفق مستمر لغازات معينة، مما يوفر تحكمًا دقيقًا في الغلاف الجوي يستحيل تحقيقه في فرن كتم قياسي.

شرح الفروق الرئيسية

بينما يسخن كلا الفرنين المواد إلى درجات حرارة عالية، فإن مدى ملاءمتهما لمهمة معينة يعتمد على عدة عوامل رئيسية نابعة من تصميمهما.

التحكم في الغلاف الجوي: العامل الحاسم

هذه هي النقطة الأكثر أهمية للتمييز. أفران الأنابيب هي الخيار الأمثل للتطبيقات التي تتطلب جوًا متحكمًا فيه.

عن طريق إغلاق الأطراف وإدخال مداخل ومخارج الغاز، يمكنك إجراء عمليات مثل الترسيب الكيميائي للبخار (CVD)، التلدين في جو خامل (مثل الأرجون، النيتروجين) أو مختزل (مثل الهيدروجين).

صُممت أفران الكتم بشكل أساسي للتسخين في الهواء. بينما يمكن تعديل بعضها بمنفذ غاز، إلا أنها ليست محكمة الغلق ولا يمكنها توفير النقاء أو التحكم في فرن أنبوب مخصص.

حجم العينة وهندستها

يوفر فرن الكتم مرونة فائقة لحجم العينة. يمكن لغرفته الفسيحة استيعاب البوتقات أو صواني المساحيق أو المكونات الضخمة التي لن تتناسب أبدًا داخل أنبوب المعالجة.

فرن الأنبوب مقيد بطبيعته. يقتصر الحجم الأقصى لعينتك على القطر الداخلي لأنبوب العمل، والذي يتراوح عادةً من 1 إلى 6 بوصات.

دقة درجة الحرارة وتوحيدها

نظرًا لكتلتها الحرارية الأصغر وحجمها المحتوي، غالبًا ما توفر أفران الأنابيب معدلات تسخين/تبريد أسرع وتحكمًا أكثر دقة في درجة الحرارة.

علاوة على ذلك، فإن أفران الأنابيب متعددة المناطق، التي تحتوي على عدة عناصر تسخين مستقلة على طول الأنبوب، لا مثيل لها في إنشاء تدرجات حرارية متحكم فيها. وهذا ضروري لعمليات مثل نمو البلورات أو التخليق الكيميائي المتخصص.

قدرات التسخين

يمكن لكلا نوعي الأفران الوصول إلى درجات حرارة قصوى مماثلة، غالبًا ما تصل إلى 1700 درجة مئوية أو أعلى. يتم تحديد نطاق درجة الحرارة المحدد بواسطة نوع عنصر التسخين المستخدم، مثل سلك الكانثال، أو قضبان كربيد السيليكون (SiC)، أو عناصر ثاني سيليسيد الموليبدينوم (MoSi2).

فهم المفاضلات

يتضمن الاختيار بين هذه الأفران موازنة القدرة مقابل القيود. لا يوجد أحدهما "أفضل" عالميًا؛ إنهما مجرد أدوات مختلفة لمهام مختلفة.

فرن الكتم: البساطة مقابل الدقة

المزايا:

• سعة عينة أكبر بكثير.
• أسهل في تحميل وتفريغ أنواع العينات المتنوعة.
• بشكل عام أكثر فعالية من حيث التكلفة لحجم تسخين معين.

القيود:

• يقتصر بشكل فعال على التسخين في جو هوائي.
• استجابة حرارية أبطأ وربما توحيد أقل لدرجة الحرارة عبر الغرفة الكبيرة.

فرن الأنبوب: التحكم مقابل القيود

المزايا:

• تحكم ممتاز ودقيق في الغلاف الجوي للغاز.
• غالبًا ما تكون الاستجابة الحرارية أسرع واستقرار درجة الحرارة أفضل.
• القدرة على إنشاء تدرجات حرارية متحكم فيها باستخدام نماذج متعددة المناطق.

القيود:

• حجم العينة وشكلها مقيدان بشدة.
• بشكل عام أكثر تكلفة، خاصة النماذج المزودة بمعالجة الغاز والتحكم متعدد المناطق.
• قد يكون وضع العينة أكثر صعوبة.

اتخاذ القرار الصحيح لتطبيقك

لاختيار الفرن الصحيح، ركز على المتطلبات غير القابلة للتفاوض لعمليتك.

• إذا كان تركيزك الأساسي هو معالجة كميات كبيرة أو عناصر ضخمة في الهواء: فرن الكتم هو الخيار العملي والاقتصادي.
• إذا كان تركيزك الأساسي هو التحكم الدقيق في الغلاف الجوي (غاز خامل، فراغ، غازات تفاعلية): فرن الأنبوب هو الأداة المناسبة الوحيدة.
• إذا كان تركيزك الأساسي هو إنشاء ملف درجة حرارة محدد على طول عينتك: يلزم فرن أنبوب متعدد المناطق.
• إذا كان تركيزك الأساسي هو المعالجة الحرارية للأغراض العامة بميزانية محدودة: يوفر فرن الكتم أفضل مزيج من التنوع والقيمة.

سيتأثر قرارك النهائي بالمتطلبات الفريدة لمادتك وهدفك التجريبي المحدد.

جدول الملخص:

الميزة	فرن الكتم	فرن الأنبوب
تصميم الغرفة	يشبه الصندوق، غرفة مفتوحة	أسطواني، أنبوب محكم الغلق
الأفضل لـ	عينات كبيرة/ضخمة، التسخين في الهواء	تحكم دقيق في الغلاف الجوي (فراغ، غاز)
حجم العينة	سعة عالية، هندسة متعددة الاستخدامات	محدود بقطر الأنبوب (عادة 1-6 بوصات)
الغلاف الجوي	أساسًا الهواء	بيئات خاملة، مختزلة، أو فراغية
التطبيقات المثالية	الرماد، المعالجة الحرارية العامة، التكليس	CVD، التلدين، نمو البلورات، التخليق الكيميائي

ما زلت غير متأكد أي فرن هو الأنسب لتطبيقك؟ يمكن لخبراء KINTEK مساعدتك في اختيار فرن المختبر المثالي لاحتياجاتك الخاصة. سواء كنت تتطلب سعة حجمية عالية لفرن كتم أو تحكمًا دقيقًا في الغلاف الجوي لفرن أنبوب، لدينا المعدات والخبرة لدعم نجاح مختبرك.

اتصل بـ KINTEL اليوم لمناقشة متطلبات معالجة درجات الحرارة العالية والحصول على توصية مخصصة!

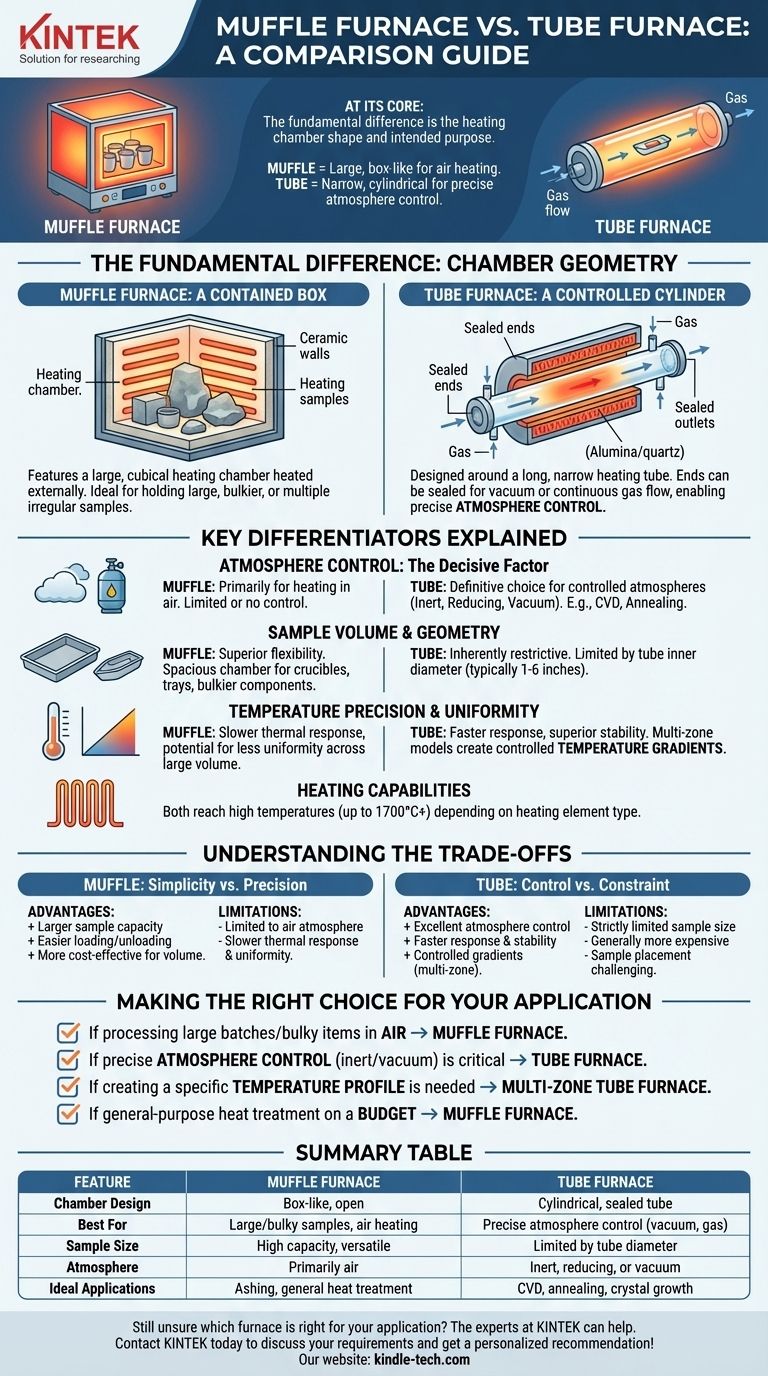

دليل مرئي
