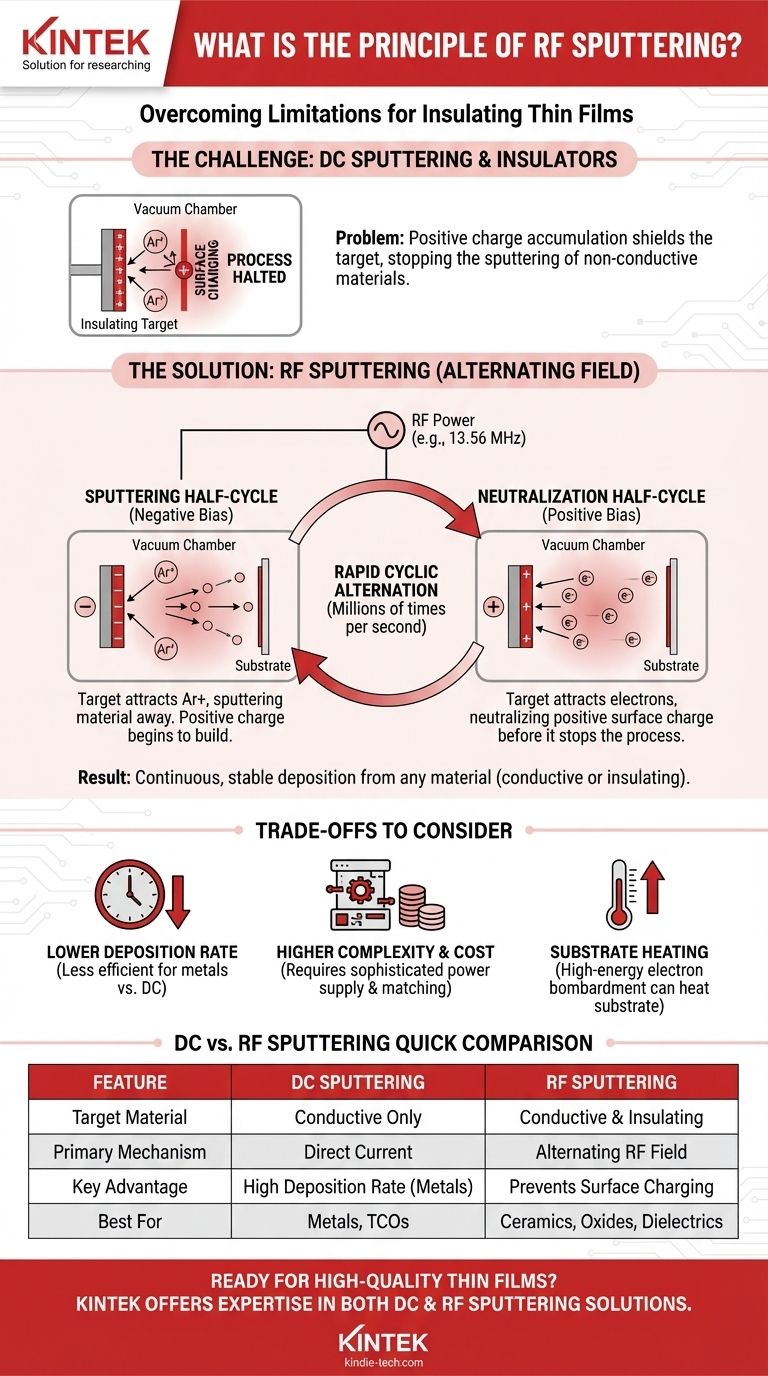

ما هو مبدأ التذرية بالترددات الراديوية (RF Sputtering)؟ تمكين ترسيب الأغشية الرقيقة من المواد العازلة

من حيث المبدأ، التذرية بالترددات الراديوية (RF sputtering) هي تقنية ترسيب للأغشية الرقيقة تستخدم مجالًا كهربائيًا متناوبًا بتردد راديوي لإنشاء بلازما. يتغلب هذا المجال المتناوب (AC) على القيد الأساسي للتذرية القياسية بالتيار المستمر (DC sputtering)، مما يسمح بالترسيب المتسق للأغشية الرقيقة من المواد العازلة كهربائيًا (العوازل الكهربائية)، وليس فقط الموصلة. ويحقق ذلك عن طريق تحييد تراكم الشحنات على سطح الهدف بشكل دوري.

المشكلة الأساسية في تذرية المواد العازلة هي أنها تجمع شحنة سطحية موجبة تطرد الأيونات نفسها اللازمة للترسيب. تحل التذرية بالترددات الراديوية هذه المشكلة عن طريق تبديل المجال الكهربائي بسرعة، باستخدام جزء من الدورة للتذرية والجزء الآخر لجذب الإلكترونات التي تحيد هذه الشحنة.

الأساس: كيف تعمل التذرية الأساسية

لفهم ابتكار التذرية بالترددات الراديوية، يجب عليك أولاً فهم مبدأ التذرية بشكل عام. إنها عملية ترسيب فيزيائي للبخار (PVD) تحدث داخل غرفة تفريغ.

إنشاء بيئة البلازما

تبدأ العملية بإدخال غاز خامل، عادةً الأرجون، في غرفة تفريغ منخفضة الضغط. ثم يتم تطبيق مجال كهربائي، والذي ينشط الغاز ويزيل الإلكترونات من ذرات الأرجون، مما يخلق غازًا متأينًا متوهجًا يُعرف باسم البلازما.

عملية القصف

تتكون هذه البلازما من أيونات الأرجون الموجبة (Ar+) وإلكترونات حرة. يُعطى الهدف، المصنوع من المادة التي ترغب في ترسيبها، جهدًا كهربائيًا سالبًا قويًا، مما يجعله يعمل ككاثود. تتسارع أيونات الأرجون الموجبة بفعل هذا المجال وتقصف سطح الهدف بطاقة عالية.

القذف والترسيب

قوة تأثيرات هذه الأيونات قوية بما يكفي لطرد، أو "تذرية"، ذرات فردية من مادة الهدف. تنتقل هذه الذرات المقذوفة عبر غرفة التفريغ وتتكثف كغشاء رقيق موحد على ركيزة (مثل رقاقة السيليكون) موضوعة بالقرب.

التحدي مع المواد العازلة

تُعرف طريقة التذرية الأساسية الموصوفة أعلاه باسم التذرية بالتيار المستمر (DC sputtering)، حيث تستخدم مصدر طاقة تيار مستمر. وهي فعالة للغاية للمواد الموصلة ولكنها تفشل تمامًا مع العوازل.

فشل التذرية بالتيار المستمر

عند استخدام مصدر تيار مستمر مع هدف غير موصل (مثل السيراميك أو الأكسيد)، تتوقف العملية بسرعة. فمادة الهدف، كونها عازلة، لا تستطيع تبديد الشحنة الكهربائية من التدفق المستمر لأيونات الأرجون الموجبة التي تقصف سطحها.

شحن السطح ونتائجه

يؤدي هذا إلى تراكم سريع للشحنة الموجبة على وجه الهدف. هذه الظاهرة، المعروفة باسم شحن السطح، تخلق جهدًا موجبًا يصد أي أيونات أرجون موجبة قادمة أخرى، مما يحمي الهدف بشكل فعال ويوقف عملية التذرية على الفور تقريبًا.

حل التذرية بالترددات الراديوية: تبديل المجال

تم تطوير التذرية بالترددات الراديوية خصيصًا لحل مشكلة شحن السطح هذه. إنها تستبدل مصدر الطاقة بالتيار المستمر بمصدر طاقة تيار متناوب يعمل عند الترددات الراديوية (عادةً 13.56 ميجاهرتز).

نصف دورة التذرية

خلال الجزء السالب من دورة التيار المتناوب، يكون الهدف منحازًا سالبًا. وهذا يجذب أيونات الأرجون الموجبة من البلازما، والتي تقصف السطح وتذري المادة بعيدًا، تمامًا كما هو الحال في التذرية بالتيار المستمر. تبدأ شحنة موجبة في التراكم على السطح العازل.

نصف دورة التحييد

ومع ذلك، قبل أن تتراكم هذه الشحنة بما يكفي لإيقاف العملية، ينعكس المجال. خلال الجزء الموجب القصير من دورة التيار المتناوب، يصبح الهدف منحازًا موجبًا. وهو الآن يجذب بقوة الإلكترونات عالية الحركة، سالبة الشحنة من البلازما.

يضرب سيل من هذه الإلكترونات سطح الهدف، محيدًا الشحنة الموجبة التي تراكمت خلال نصف الدورة السابقة. يتم "إعادة ضبط" الهدف بشكل فعال لمرحلة التذرية التالية.

النتيجة: ترسيب مستمر ومستقر

نظرًا لأن هذه الدورة تتكرر ملايين المرات في الثانية، فإن جهد سطح الهدف لا يصبح كبيرًا بما يكفي لصد أيونات الأرجون. وهذا يسمح بالتذرية المستمرة والمستقرة للذرات من أي نوع من المواد، سواء كانت موصلًا كهربائيًا أو عازلًا.

فهم المقايضات

بينما التذرية بالترددات الراديوية أكثر تنوعًا، من المهم فهم تنازلاتها مقارنة بطريقة التيار المستمر الأبسط.

معدل الترسيب

بالنسبة للمواد الموصلة، عادةً ما يكون معدل الترسيب في التذرية بالترددات الراديوية أقل من التذرية بالتيار المستمر. فالوقت المستغرق في نصف دورة التحييد هو وقت لا يتم فيه تذرية المواد، مما يجعل العملية أقل كفاءة للمعادن.

تعقيد النظام والتكلفة

تتطلب أنظمة الترددات الراديوية مصادر طاقة أكثر تعقيدًا وشبكة مطابقة للمقاومة لنقل الطاقة بكفاءة إلى البلازما. وهذا يجعل معدات التذرية بالترددات الراديوية أكثر تعقيدًا وتكلفة من نظيراتها التي تعمل بالتيار المستمر.

تسخين الركيزة

يمكن أن يساهم قصف الإلكترونات عالي الطاقة أثناء دورة التحييد في تسخين كبير للركيزة. قد يكون هذا مصدر قلق عند ترسيب الأغشية على مواد أو ركائز حساسة للحرارة.

اتخاذ القرار الصحيح لهدفك

يجب أن يحدد اختيارك بين التذرية بالتيار المستمر والتذرية بالترددات الراديوية بالكامل الخصائص الكهربائية لمادة هدفك.

• إذا كانت مادة هدفك موصلة كهربائيًا (مثل المعادن، أكاسيد موصلة شفافة): التذرية بالتيار المستمر هي الخيار الأكثر كفاءة وفعالية من حيث التكلفة نظرًا لارتفاع معدلات الترسيب ومعداتها الأبسط.
• إذا كانت مادة هدفك عازلة أو عازلة كهربائيًا (مثل السيراميك، ثاني أكسيد السيليكون، أكسيد الألومنيوم): التذرية بالترددات الراديوية هي الطريقة الأساسية والصحيحة، حيث تم تصميمها خصيصًا لمنع شحن السطح الذي يوقف عملية التيار المستمر.
• إذا كان هدفك الأساسي هو تنوع النظام: يوفر نظام التذرية بالترددات الراديوية أقصى قدر من المرونة، حيث يمكنه ترسيب الأغشية بنجاح من الأهداف الموصلة والعازلة على حد سواء.

من خلال فهم الدور الأساسي للمجال المتناوب، يمكنك بثقة اختيار تقنية التذرية التي تتناول خصائص مادة هدفك مباشرة.

جدول الملخص:

الميزة	التذرية بالتيار المستمر (DC Sputtering)	التذرية بالترددات الراديوية (RF Sputtering)
مادة الهدف	موصلة فقط	موصلة وعازلة
الآلية الأساسية	تيار مستمر	تردد راديوي متناوب (مثل 13.56 ميجاهرتز)
الميزة الرئيسية	معدل ترسيب عالٍ للمعادن	يمنع شحن السطح على العوازل
الأفضل لـ	المعادن، أكاسيد موصلة شفافة (TCOs)	السيراميك، الأكاسيد، العوازل الكهربائية
