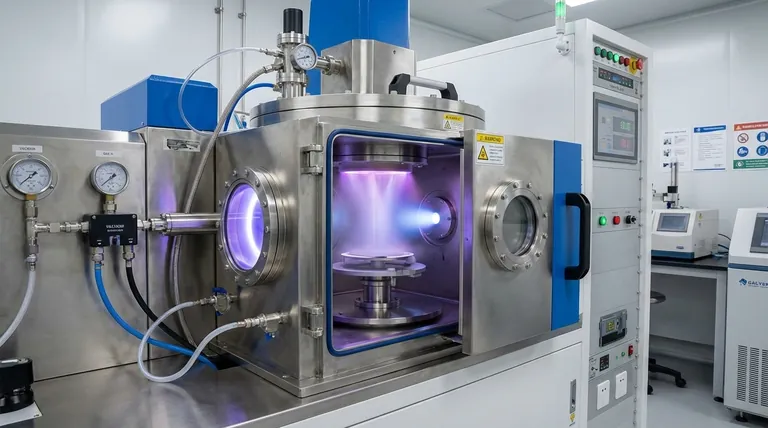

في جوهره، الترسيب الفيزيائي للبخار (PVD) هو عملية طلاء بالفراغ تحول المادة الصلبة إلى بخار، وتنقله عبر فراغ، وتكثفه على سطح الجسم المستهدف لتكوين غشاء رقيق عالي الأداء. هذه العملية برمتها فيزيائية بحتة، وتتضمن تغيرات في الحالة من الصلبة إلى الغازية والعودة إلى الصلبة، دون حدوث تفاعلات كيميائية على الركيزة نفسها.
الخلاصة الأساسية هي أن الترسيب الفيزيائي للبخار هو في الأساس عملية "خط رؤية مباشر". فكر في الأمر مثل الرش بالطلاء على المستوى الذري: يتم إزاحة الذرات ماديًا من المصدر وتنتقل في خط مستقيم عبر الفراغ لطلاء السطح، مما ينتج عنه أغشية نقية ومتينة وملتصقة للغاية.
المبدأ الأساسي: رحلة من ثلاث خطوات
تتبع عملية الترسيب الفيزيائي للبخار، بغض النظر عن التقنية المحددة، تسلسلاً أساسيًا للأحداث داخل غرفة التفريغ. يعد فهم هذه الخطوات مفتاحًا لاستيعاب كيفية تحقيقها لنتائجها الفريدة.
الخطوة 1: توليد البخار
الخطوة الأولى هي إنشاء بخار من المادة المصدر الصلبة، والتي يشار إليها غالبًا باسم "الهدف". يتم تحقيق ذلك عن طريق قصف المادة بالطاقة، مما يجبر الذرات أو مجموعات الذرات على الانفصال عن سطحها.
الخطوة 2: النقل عبر الفراغ
تسافر هذه الذرات المتحررة عبر غرفة تفريغ عالية. يعد الفراغ أمرًا بالغ الأهمية لأنه يزيل جزيئات الهواء التي قد تتصادم مع الذرات المتبخرة، مما يؤدي إلى تشتيتها وإدخال شوائب في الغشاء النهائي.
الخطوة 3: الترسيب على الركيزة
عندما تصل الذرات المتبخرة إلى الجسم المستهدف، المعروف باسم "الركيزة"، فإنها تتكثف مرة أخرى إلى حالة صلبة. يتراكم هذا التكثف، طبقة فوق طبقة، لتشكيل طبقة طلاء رقيقة وكثيفة وموحدة للغاية على سطح الركيزة.
الأساليب الرئيسية للترسيب الفيزيائي للبخار
على الرغم من أن المبدأ هو نفسه، إلا أن هناك طريقتين أساسيتين لتوليد البخار الأولي. يعتمد الأسلوب المختار على مادة المصدر وخصائص الغشاء المطلوبة.
الرش (طريقة "كرات البلياردو")
في عملية الرش، يتم ملء الغرفة بغاز خامل، مثل الأرجون. يقوم مجال كهربائي قوي بتنشيط هذا الغاز، مما يخلق بلازما متوهجة من الأيونات الموجبة الشحنة.
يتم تسريع هذه الأيونات نحو المادة المصدر سالبة الشحنة (الهدف). وهي تصطدم بالهدف بقوة كافية لانتزاع الذرات ماديًا، تمامًا مثل كرة البلياردو التي تكسر مجموعة من كرات البلياردو.
أحد المتغيرات الشائعة هو الرش المغنطروني (magnetron sputtering)، الذي يستخدم مجالًا مغناطيسيًا لحصر البلازما بالقرب من الهدف. يؤدي هذا إلى زيادة كفاءة عملية الرش بشكل كبير، مما ينتج عنه معدلات ترسيب أسرع.
التبخير (طريقة "غلاية الغليان")
التبخير الحراري هو طريقة أبسط. يتم تسخين المادة المصدر في غرفة التفريغ حتى تغلي حرفيًا وتتحول إلى بخار.
يتم ذلك غالبًا عن طريق تمرير تيار كهربائي عالٍ عبر المادة أو عن طريق استخدام شعاع إلكتروني لتسخينها. يسافر هذا البخار بعد ذلك عبر الفراغ ويتكثف على الركيزة الأكثر برودة، تمامًا مثل البخار المتصاعد من الغلاية الذي يتكثف على نافذة باردة.
فهم المفاضلات: الترسيب الفيزيائي للبخار مقابل الترسيب الكيميائي للبخار
لفهم الترسيب الفيزيائي للبخار حقًا، من المفيد مقارنته بنظيره، الترسيب الكيميائي للبخار (CVD). في حين أن كلاهما ينشئ أغشية رقيقة، فإن آلياتهما مختلفة جوهريًا.
العملية: فيزيائية مقابل كيميائية
الترسيب الفيزيائي للبخار (PVD) ينقل الذرات ماديًا من المصدر إلى الركيزة. مادة الغشاء النهائي هي نفسها مادة المصدر.
على النقيض من ذلك، الترسيب الكيميائي للبخار (CVD) يُدخل غازات بادئة إلى الغرفة. يتم بعد ذلك تحفيز تفاعل كيميائي على سطح الركيزة، مما يتسبب في تحلل الغازات وتكوين مادة صلبة جديدة تمامًا كغشاء.
خصائص الطلاء: خط الرؤية المباشر مقابل المطابقة الشكلية
نظرًا لأن ذرات الترسيب الفيزيائي للبخار تسافر في خطوط مستقيمة، فهي عملية خط رؤية مباشر. تتفوق في طلاء الأسطح المستوية أو الأوجه المكشوفة للجسم ولكنها تواجه صعوبة في طلاء المناطق السفلية أو الأجزاء الداخلية للأشكال المعقدة.
يمكن لغازات الترسيب الكيميائي للبخار أن تتدفق وتتفاعل على جميع الأسطح المكشوفة، مما ينتج عنه طلاء مطابق شكليًا للغاية يغطي بالتساوي حتى الهندسات الأكثر تعقيدًا ودقة.
ظروف التشغيل: المواد ودرجة الحرارة
يعد الترسيب الفيزيائي للبخار ممتازًا في ترسيب المواد ذات نقاط الانصهار العالية جدًا، بما في ذلك العديد من المعادن والسبائك والسيراميك، والتي يصعب تبخيرها بالحرارة وحدها.
عمليات الترسيب الكيميائي للبخار متعددة الاستخدامات ولكنها غالبًا ما تعتمد على توفر مواد كيميائية بادئة متطايرة مناسبة وقد تتطلب درجات حرارة عالية لبدء التفاعلات الكيميائية اللازمة على سطح الركيزة.
اتخاذ الخيار الصحيح لهدفك
يتطلب اختيار تقنية الترسيب الصحيحة فهم نقاط القوة الأساسية لكل عملية فيما يتعلق بالنتيجة المرجوة.
- إذا كان تركيزك الأساسي هو طلاء صلب مقاوم للتآكل على أداة أو غشاء معدني عالي النقاء ذو التصاق ممتاز: فإن الترسيب الفيزيائي للبخار هو دائمًا الخيار الأفضل.
- إذا كان تركيزك الأساسي هو إنشاء طلاء موحد بشكل استثنائي على جسم ثلاثي الأبعاد معقد، مثل الأنابيب الداخلية أو الإلكترونيات الدقيقة: فإن قدرة الترسيب الكيميائي للبخار على إنشاء طبقات مطابقة شكليًا أمر ضروري.
- إذا كان تركيزك الأساسي هو ترسيب المعادن المقاومة أو بعض أنواع السيراميك بمعدلات عالية للتطبيقات الصناعية: فإن تقنيات الترسيب الفيزيائي للبخار مثل الرش المغنطروني هي المعيار الصناعي.
في نهاية المطاف، يبدأ اختيار التكنولوجيا المناسبة بفهم أن الترسيب الفيزيائي للبخار يبني غشاءً ماديًا، بينما ينمي الترسيب الكيميائي للبخار غشاءً كيميائيًا.
جدول ملخص:
| مرحلة العملية | الإجراء الرئيسي | الغرض |
|---|---|---|
| 1. توليد البخار | يتم إزاحة الذرات ماديًا من الهدف الصلب (المادة المصدر). | لإنشاء تدفق بخار للترسيب. |
| 2. النقل عبر الفراغ | تسافر الذرات المتحررة في خط مستقيم عبر بيئة تفريغ عالية. | لمنع الاصطدام بجزيئات الهواء، وضمان النقاء والسفر المباشر. |
| 3. الترسيب | تتكثف الذرات المتبخرة على سطح الركيزة، مكونة غشاءً رقيقًا. | لتشكيل طبقة طلاء كثيفة وملتصقة وعالية الأداء طبقة تلو الأخرى. |
| الأساليب الشائعة | الرش (Sputtering) (انتزاع الذرات) و التبخير (Evaporation) (الغليان الحراري). | تقنيات مختلفة لتحقيق خطوة توليد البخار الأولية. |
