ما هي عملية التبخير الحراري؟ دليل للترسيب البسيط والفعال من حيث التكلفة للأغشية الرقيقة

في جوهره، التبخير الحراري هو عملية لإنشاء أغشية رقيقة للغاية من المواد. وهو يعمل عن طريق تسخين مادة المصدر داخل غرفة تفريغ عالية حتى تتحول ذرّاتها إلى بخار. ثم ينتقل هذا البخار عبر الفراغ ويتكثف على سطح أبرد، يُعرف باسم الركيزة، مكونًا طبقة رقيقة موحدة ذرة تلو الأخرى.

يعد التبخير الحراري تقنية أساسية لترسيب الأغشية الرقيقة تستخدم التسخين المقاوم لتبخير مادة في الفراغ. تكمن قيمته في بساطته النسبية، وتكلفته المنخفضة، وقدرته على تغطية الأسطح بدقة، مما يجعله حجر الزاوية لتصنيع العديد من الأجهزة الإلكترونية والبصرية الحديثة.

تشريح العملية

لفهم كيفية عمل التبخير الحراري، من الضروري التعرف على مكوناته الرئيسية ودور كل منها. العملية برمتها هي تسلسل يتم التحكم فيه بعناية داخل بيئة متخصصة.

غرفة التفريغ: بيئة نقية

يجب أن تتم العملية في غرفة تفريغ عالية، مصنوعة عادةً من الفولاذ المقاوم للصدأ. يعد التفريغ أمرًا بالغ الأهمية لسببين: فهو يمنع مادة المصدر الساخنة من التفاعل مع الهواء، ويسمح للذرات المتبخرة بالسفر مباشرة إلى الركيزة دون الاصطدام بجزيئات غاز أخرى.

مصدر التبخير: البوتقة للبخار

توضع المادة المراد ترسيبها، والمعروفة باسم المادة المتبخرة، في حاوية تسمى غالبًا "قارب" أو "ملف". تُصنع هذه المصادر من مواد مقاومة للحرارة مثل التنغستن أو الموليبدينوم التي يمكنها تحمل الحرارة الشديدة دون أن تذوب أو تلوث المادة المتبخرة.

آلية التسخين: توليد الطاقة

تُعرف هذه الطريقة غالبًا باسم التبخير المقاوم بسبب كيفية توليد الحرارة. يتم تمرير تيار كهربائي عالٍ عبر مصدر التبخير (القارب أو الملف). يؤدي المقاومة الكهربائية الطبيعية للمصدر إلى تسخينه بسرعة، مما ينقل الطاقة الحرارية مباشرة إلى مادة المصدر المحتواة بداخله.

الركيزة: الهدف للترسيب

الركيزة هي الجسم أو السطح الذي يستقبل الطلاء. يتم وضعها بشكل استراتيجي فوق مصدر التبخير لاعتراض تدفق الذرات المتبخرة، مما يسمح لها بالتكثف وتشكيل الغشاء الرقيق المطلوب.

عملية الترسيب خطوة بخطوة

يتبع إنشاء غشاء رقيق عن طريق التبخير الحراري مسارًا متسلسلًا وواضحًا من المادة الصلبة إلى طلاء دقيق.

الخطوة 1: تسخين المادة

يتم تطبيق تيار كهربائي على القارب المقاوم الذي يحتوي على مادة المصدر الصلبة. مع زيادة التيار، يسخن القارب بشدة، مما يتسبب في ذوبان المادة أولاً إلى سائل.

الخطوة 2: التبخير

مع استمرار ارتفاع درجة الحرارة، تصل المادة إلى نقطة التبخير الخاصة بها. تكتسب ذرّاتها طاقة حرارية كافية للتحرر من السطح السائل والتحول إلى بخار، مما يملأ الفراغ حول المصدر.

الخطوة 3: نقل البخار

داخل التفريغ العالي، تنتقل الذرات المتبخرة في مسارات مستقيمة، وخط رؤية، بعيدًا عن المصدر. يضمن غياب جزيئات الهواء أن تكون رحلتها دون عوائق.

الخطوة 4: التكثيف ونمو الفيلم

عندما تصطدم ذرات البخار بالسطح الأبرد للركيزة، فإنها تفقد الطاقة بسرعة وتتكثف مرة أخرى إلى حالة صلبة. تبني هذه العملية طبقة فوق طبقة، مكونة غشاءً رقيقًا موحدًا وخاضعًا للتحكم بدرجة عالية.

فهم المفاضلات

مثل أي عملية تقنية، يتمتع التبخير الحراري بمزايا وقيود مميزة تجعله مناسبًا لتطبيقات محددة.

المزايا الرئيسية: البساطة والسرعة

تتمثل القوة الأساسية للتبخير الحراري في بساطته وتكلفته المنخفضة نسبيًا. المعدات أقل تعقيدًا من العديد من طرق الترسيب البديلة.

إنه يوفر معدل ترسيب مرتفع ومتوافق مع مجموعة واسعة من المواد، بما في ذلك المعادن واللافلزات، خاصة تلك ذات نقاط الانصهار المنخفضة. مع تجهيزات الركيزة المناسبة، يمكن أن يحقق توحيدًا ممتازًا للفيلم.

القيود المتأصلة: المادة والتغطية

العملية هي الأنسب للمواد التي تتبخر في درجات حرارة يمكن التحكم فيها. قد يكون ترسيب المواد ذات نقاط الانصهار العالية جدًا تحديًا لمصادر المقاومة القياسية.

نظرًا لأن البخار يسافر في خط مستقيم، فقد يكون من الصعب تغطية الأشكال المعقدة ثلاثية الأبعاد ذات الزوايا الحادة أو التجاويف بشكل موحد. الطلاء هو في الأساس خط رؤية.

اتخاذ القرار الصحيح لهدفك

يعتمد اختيار طريقة الترسيب كليًا على المادة والركيزة والنتيجة المرجوة.

• إذا كان تركيزك الأساسي هو الترسيب الفعال من حيث التكلفة للمعادن البسيطة أو المواد العضوية: يعد التبخير الحراري خيارًا ممتازًا ومباشرًا لإنشاء أغشية عالية الجودة.
• إذا كان تركيزك الأساسي هو طلاء هندسة مسطحة نسبيًا وخط الرؤية: فإن الطبيعة الاتجاهية لهذه العملية مثالية لتطبيقات مثل العدسات البصرية أو رقائق أشباه الموصلات.
• إذا كان تركيزك الأساسي هو ترسيب السبائك المعقدة أو المواد ذات نقاط الانصهار العالية: فقد تحتاج إلى استكشاف طرق بديلة مثل الرش أو التبخير بالشعاع الإلكتروني.

من خلال فهم هذه المبادئ الأساسية، يمكنك تحديد ما إذا كانت هذه التقنية الأساسية هي المسار الأكثر كفاءة لتحقيق أهدافك في ترسيب الأغشية الرقيقة.

جدول ملخص:

الجانب	التفاصيل الرئيسية
اسم العملية	التبخير الحراري (التبخير المقاوم)
المبدأ الأساسي	تسخين مادة في فراغ لإنشاء بخار يتكثف على ركيزة.
الميزة الأساسية	البساطة، التكلفة المنخفضة، ومعدل الترسيب المرتفع.
القيود الرئيسية	ترسيب خط الرؤية، تحدي للأشكال ثلاثية الأبعاد المعقدة.
مثالي لـ	طلاء الأسطح المسطحة بالمعادن والمواد ذات نقاط الانصهار المنخفضة.

هل أنت مستعد لدمج التبخير الحراري الدقيق في سير عمل مختبرك؟ تتخصص KINTEK في معدات المختبرات عالية الجودة والمواد الاستهلاكية لجميع احتياجاتك من ترسيب الأغشية الرقيقة. تضمن خبرتنا حصولك على الأدوات المناسبة للطلاء الفعال من حيث التكلفة والفعال للمكونات الإلكترونية والبصرية. اتصل بخبرائنا اليوم لمناقشة تطبيقك المحدد وكيف يمكننا دعم أهدافك البحثية والإنتاجية!

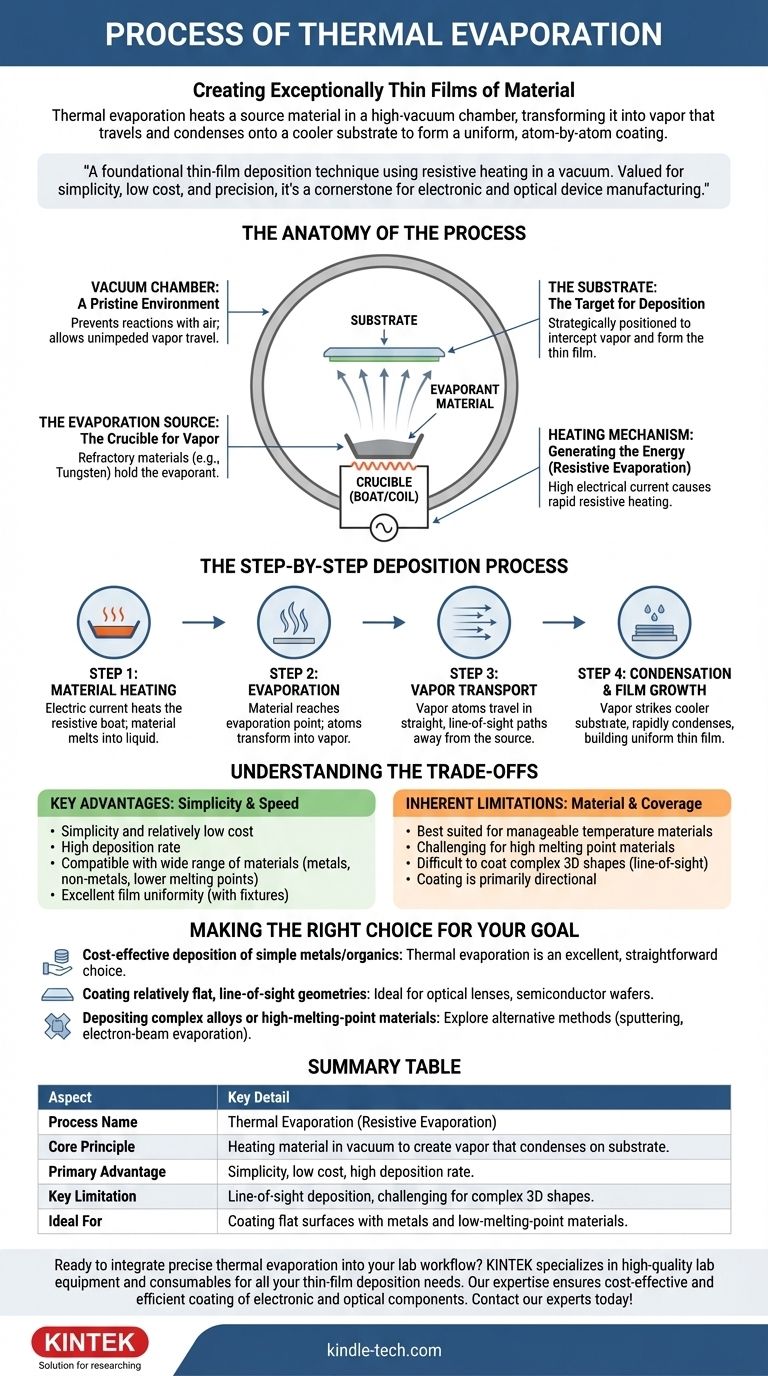

دليل مرئي
