ما هو الغرض من غرفة الضغط في مضخة التفريغ؟ قلب توليد التفريغ

في جوهرها، غرفة الضغط هي القلب التشغيلي لمضخة التفريغ ذات الريشة الدوارة. إنها المساحة المصممة بدقة والتي تضم المكونات الدوارة المسؤولة عن التقاط الغاز من نظام، وضغطه، ثم طرده إلى الغلاف الجوي.

قد يبدو مصطلح "غرفة الضغط" غير بديهي لجهاز يخلق فراغًا. ومع ذلك، فإن الغرض منه مزدوج: فهو يخلق أولاً فراغًا منخفض الضغط لسحب الغاز، ثم يضغط هذا الغاز الملتقط إلى ضغط مرتفع بما يكفي لدفعه خارج المضخة.

كيف تخلق غرفة الضغط فراغًا

تحدث عملية التفريغ بأكملها في دورة مستمرة من أربع مراحل داخل غرفة الضغط. يتم تشغيل هذه الدورة بواسطة دوار مزود بريش منزلقة، والذي يتم تركيبه خارج المركز داخل الغرفة الأسطوانية.

دور الدوار اللامركزي

المفتاح لوظيفة الغرفة هو الدوار المركب بشكل لا مركزي. نظرًا لأنه ليس متمركزًا تمامًا، فإن الفجوة بين سطح الدوار وجدار الغرفة تتغير باستمرار أثناء دورانه.

تخلق هذه الفجوة المتغيرة جيوبًا من الحجم المتوسع والمتقلص، وهي الآلية الأساسية لتحريك الغاز.

مرحلة السحب: خلق ضغط منخفض

عندما يدور الدوار، تنزلق الريش المحملة بنابض إلى الخارج، وتبقى على اتصال دائم بجدار الغرفة. في جانب السحب، يخلق هذا الحركة جيبًا متوسعًا من الفضاء.

يؤدي هذا التوسع إلى خفض الضغط داخل الجيب إلى أقل من ضغط النظام المتصل، مما يخلق فرق ضغط. ثم يتم سحب جزيئات الغاز من النظام إلى هذه المنطقة منخفضة الضغط، مما يؤدي إلى إخلاء النظام بشكل فعال.

مرحلة العزل: حبس الغاز

مع استمرار دوران الدوار، تمر الريشة الخلفية بمنفذ السحب. يؤدي هذا الإجراء إلى إغلاق جيب الغاز المحتجز، وعزله عن كل من المدخل والمخرج.

مرحلة الضغط والطرد

الآن، بينما يتم حمل جيب الغاز المحتجز باتجاه جانب العادم من الغرفة، يتسبب التركيب اللامركزي للدوار في تقلص الحجم.

يؤدي هذا الحجم المتقلص إلى ضغط الغاز، مما يزيد ضغطه بشكل كبير. بمجرد أن يتجاوز ضغط الغاز المحتجز ضغط زنبرك صمام العادم (والغلاف الجوي الخارجي)، فإنه يجبر الصمام على الفتح ويتم طرده من المضخة. تتكرر هذه الدورة آلاف المرات في الدقيقة.

فهم عوامل التشغيل الرئيسية

تعتمد العملية الميكانيكية داخل غرفة الضغط على أكثر من مجرد الأجزاء المتحركة. بعض العوامل حاسمة لكفاءتها وطول عمرها.

الدور الحاسم للزيت

في مضخة الريشة الدوارة محكمة الغلق بالزيت، يعتبر الفيلم الرقيق من زيت مضخة التفريغ المتخصص ضروريًا. يخدم هذا الزيت ثلاثة أغراض مميزة داخل الغرفة.

أولاً، يخلق ختمًا حاسمًا بين أطراف الريش وجدار الغرفة، مما يمنع تسرب الغاز إلى الخلف ويضر بالفراغ. ثانيًا، يقوم بتشحيم جميع الأجزاء المتحركة. ثالثًا، يساعد في تبديد الحرارة الناتجة عن ضغط الغاز.

تأثير الرطوبة والملوثات

تشير المراجع بشكل صحيح إلى أن المضخة تزيل الرطوبة. ومع ذلك، فإن هذه الرطوبة ملوث. عندما يتم سحب بخار الماء إلى غرفة الضغط، يمكن أن يستحلب مع الزيت.

يفقد هذا الزيت الملوث قدرته على الإغلاق والتشحيم بفعالية، مما يؤدي إلى انخفاض كبير في أداء المضخة وتسارع التآكل في الغرفة والدوار والريش.

اتخاذ الخيار الصحيح للصيانة

ترتبط العناية الصحيحة بالمكونات داخل غرفة الضغط ارتباطًا مباشرًا بأداء وعمر مضخة التفريغ الخاصة بك.

• إذا كان تركيزك الأساسي هو تحقيق أعمق فراغ ممكن: يجب أن تكون أولويتك هي جودة ختم الزيت، مما يعني استخدام زيت تفريغ نظيف وذو لزوجة صحيحة ومنع تسربات النظام الخارجية.
• إذا كان تركيزك الأساسي هو طول عمر المضخة وموثوقيتها: يجب أن تكون أولويتك هي تغيير الزيت بانتظام لإزالة الرطوبة والملوثات الكاشطة قبل أن تتلف الأسطح المصممة بدقة للغرفة والدوار.

في النهاية، تعتبر غرفة الضغط النظيفة والمحكمة الإغلاق هي أساس توليد التفريغ عالي الأداء.

جدول الملخص:

الوظيفة	المكون الرئيسي	الغرض
السحب	حجم الغرفة المتوسع	يخلق ضغطًا منخفضًا لسحب الغاز
العزل	ريش الدوار	يحبس الغاز الملتقط
الضغط	حجم الغرفة المتقلص	يزيد ضغط الغاز للعادم
الطرد	صمام العادم	يطرد الغاز المضغوط إلى الغلاف الجوي

تأكد من أن مضخات التفريغ في مختبرك تعمل بأقصى أداء وعمر افتراضي. دقة غرفة الضغط حاسمة لنتائج موثوقة. تتخصص KINTEK في معدات المختبرات عالية الجودة، بما في ذلك مضخات التفريغ والمواد الاستهلاكية، لتلبية احتياجات مختبرك المحددة. يمكن لخبرائنا مساعدتك في اختيار المضخة المناسبة وتقديم دعم الصيانة لحماية استثمارك. اتصل بفريقنا اليوم لمناقشة متطلبات التفريغ الخاصة بك!

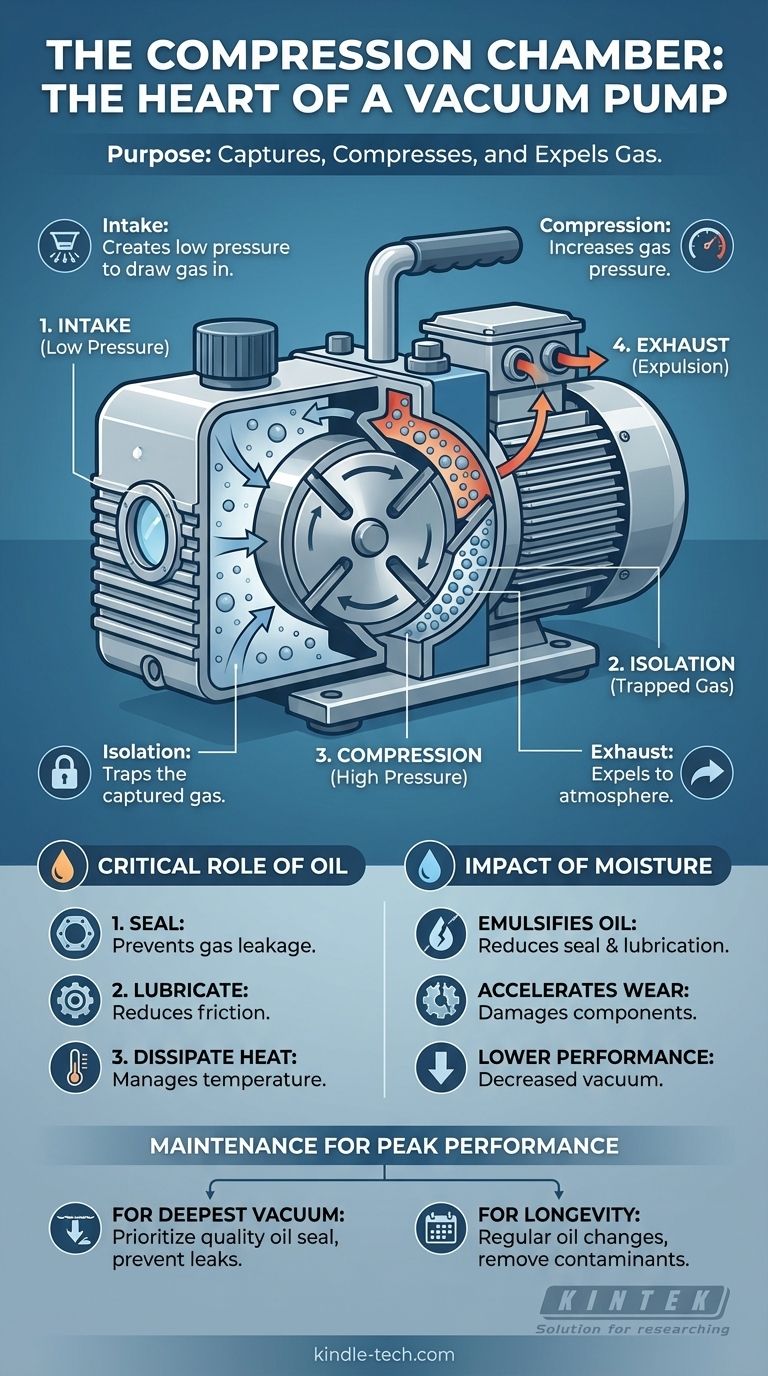

دليل مرئي
