ما هي طريقة الرش (Sputtering)؟ دليل لترسيب الأغشية الرقيقة بدقة

في جوهرها، الرش هو طريقة ترسيب مادي للبخار (PVD) تُستخدم لترسيب طبقات رقيقة وموحدة للغاية من المادة على سطح ما. تتم العملية في فراغ وتستخدم غازًا مُنشَّطًا، أو بلازما، لانتزاع الذرات ماديًا من مادة المصدر (الـ "هدف") وترسيبها على ركيزة، لتشكيل غشاء عالي الأداء ذرة تلو الأخرى.

الرش هو في الأساس عملية تشبه لعبة البلياردو على المستوى الذري. عن طريق تنشيط غاز خامل وتحويله إلى بلازما، فإننا ننشئ "كرات إشارة" (أيونات) تضرب "رفًا" من الذرات (الهدف)، مما يؤدي إلى تحريرها لتستقر بدقة على سطح قريب (الركيزة).

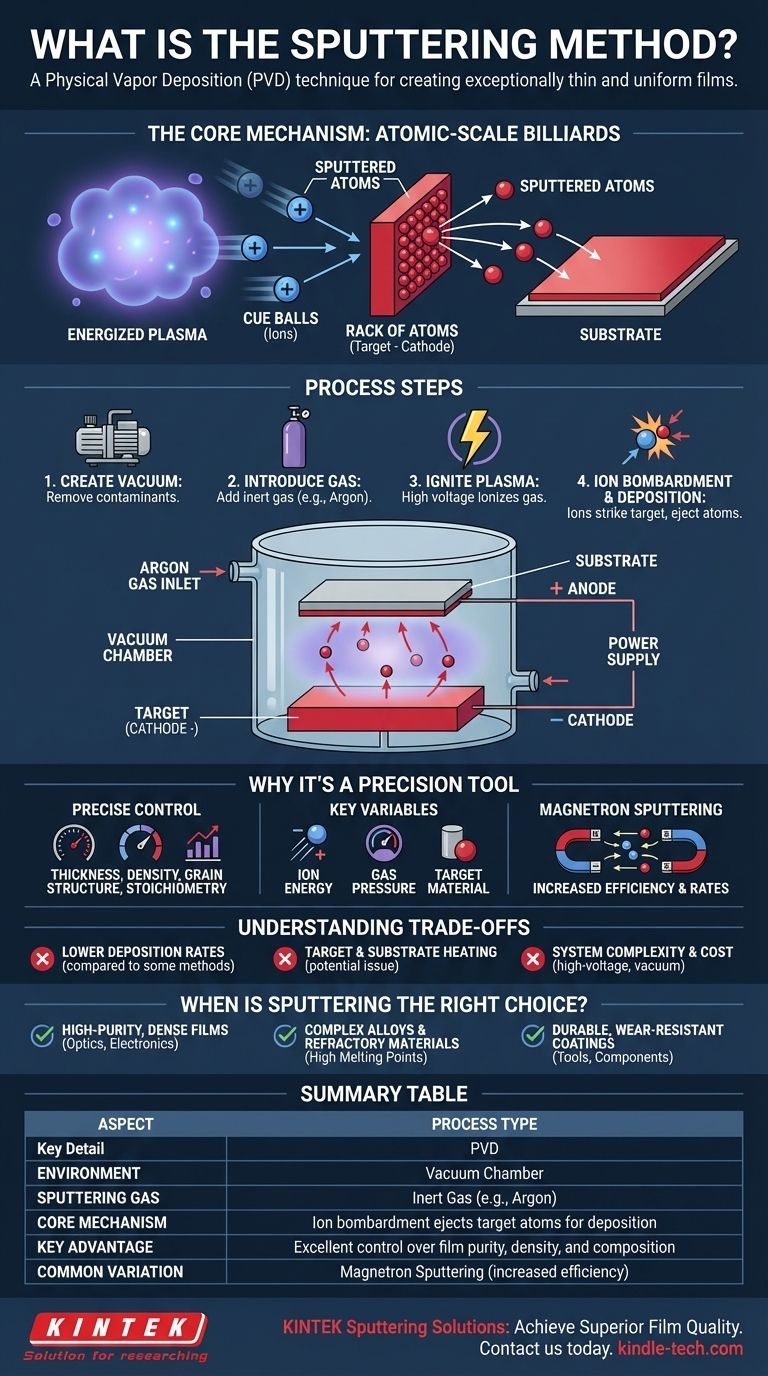

الآلية الأساسية: من البلازما إلى الغشاء الرقيق

لفهم الرش، من الأفضل تصوره كسلسلة من الأحداث المتحكم بها التي تحدث داخل غرفة التفريغ. كل خطوة حاسمة للجودة النهائية للغشاء.

إنشاء بيئة التفريغ (الفراغ)

تحدث العملية بأكملها داخل غرفة تفريغ. هذا أمر بالغ الأهمية لإزالة الهواء والجسيمات الأخرى التي يمكن أن تلوث الغشاء أو تتداخل مع حركة الذرات المرشوشة.

إدخال غاز الرش

يتم إدخال كمية صغيرة ومتحكم بها من غاز خامل عالي النقاء، وأكثرها شيوعًا هو الأرغون (Argon)، إلى الغرفة. هذا الغاز هو "الذخيرة" للعملية؛ سيتم تنشيط ذراته لقصف الهدف.

إشعال البلازما

يتم تطبيق جهد عالٍ داخل الغرفة، حيث يعمل الهدف المادي ككاثود (شحنة سالبة). هذا المجال الكهربائي القوي يجرد ذرات الأرغون من إلكتروناتها، مما يخلق غازًا متأينًا متوهجًا يُعرف باسم البلازما - وهو مزيج من أيونات الأرغون الموجبة الشحنة والإلكترونات الحرة.

قصف الأيونات

يتم تسريع أيونات الأرغون الموجبة الشحنة الآن بقوة بواسطة المجال الكهربائي، مما يتسبب في اصطدامها بالهدف السالب الشحنة بسرعات وطاقات عالية.

قذف الذرات والترسيب

هذا القصف هو حدث خالص لانتقال الزخم. عندما تضرب الأيونات النشطة الهدف، فإنها تبدأ شلال تصادم داخل التركيب الذري للمادة. عندما يصل هذا الشلال إلى السطح، فإنه يقذف ذرات فردية من الهدف.

تسافر هذه الذرات المقذوفة عبر غرفة التفريغ، عادةً في خط رؤية مباشر، حتى تصطدم بالركيزة (مثل رقاقة سيليكون، أو لوح زجاجي، أو قطعة بلاستيكية). عند الوصول، تلتصق وتتكثف، مما يؤدي تدريجياً إلى بناء غشاء رقيق وموحد.

لماذا يعتبر الرش أداة دقيقة

يُقدَّر الرش ليس فقط لقدرته على طلاء سطح ما، ولكن للدرجة المذهلة من التحكم الذي يوفره. يمكن هندسة خصائص الغشاء النهائي بدقة.

التحكم في خصائص الغشاء

نظرًا لأن الرش يبني الغشاء ذرة تلو الأخرى، فإنه يسمح بتحكم دقيق في سماكة الغشاء وكثافته وبنية حبيباته وتكافؤه (Stoichiometry) (النسبة الدقيقة للعناصر في المركب). وهذا يجعله لا غنى عنه لإنشاء مواد ذات خصائص كهربائية أو بصرية أو واقية محددة.

متغيرات التحكم الرئيسية

العملية قابلة للضبط بدرجة عالية. يقوم الخبراء بتعديل عدة متغيرات لتحقيق النتيجة المرجوة، بما في ذلك:

• طاقة الأيونات: طاقة أعلى تؤدي إلى عدد أكبر من الذرات المرشوشة لكل أيون.
• ضغط الغاز: يؤثر على كثافة البلازما ومسار الذرات المرشوشة.
• مادة الهدف: تحدد طاقة الارتباط والكتلة الذرية لمادة الهدف مدى سهولة قذف الذرات.

تنوع شائع: رش المغنطرون (Magnetron Sputtering)

لجعل العملية أكثر كفاءة، تستخدم معظم الأنظمة الحديثة رش المغنطرون. يتم وضع مغناطيسات قوية خلف الهدف لحبس الإلكترونات الحرة من البلازما. تُجبَر هذه الإلكترونات المحتجزة على الدوران بالقرب من سطح الهدف، مما يزيد بشكل كبير من عدد التصادمات مع ذرات الأرغون ويخلق بلازما أكثر كثافة وفعالية. وهذا يزيد بشكل كبير من معدلات الترسيب.

فهم المفاضلات

على الرغم من قوته، فإن الرش ليس الحل الشامل لجميع احتياجات الطلاء. يعد فهم حدوده أمرًا أساسيًا لاتخاذ قرار مستنير.

معدلات الترسيب

مقارنة ببعض الطرق الأخرى مثل التبخير الحراري، يمكن أن يكون معدل ترسيب الرش أقل. في حين أن رش المغنطرون يحسن السرعة، إلا أنه قد يظل عملية أبطأ، وهو عامل في التصنيع بكميات كبيرة.

تسخين الهدف والركيزة

يؤدي القصف المستمر للأيونات إلى توليد حرارة كبيرة في الهدف. علاوة على ذلك، يمكن أن تؤدي الطاقة القادمة من البلازما والذرات المترسبة إلى تسخين الركيزة، وهو ما قد يمثل مشكلة للمواد الحساسة للحرارة مثل بعض أنواع البلاستيك.

تعقيد النظام والتكلفة

تتطلب أنظمة الرش غرفة تفريغ، ومزودات طاقة عالية الجهد، ومناولة للغاز، وغالبًا ما تكون مصفوفات تبريد ومغناطيسية متقدمة. وهذا يجعل المعدات أكثر تعقيدًا وتكلفة من تقنيات الترسيب الأبسط.

متى يكون الرش هو الخيار الصحيح؟

يعتمد اختيار طريقة الترسيب بالكامل على المتطلبات التقنية لمنتجك النهائي.

• إذا كان تركيزك الأساسي هو الأغشية الكثيفة عالية النقاء ذات السماكة الدقيقة: يوفر الرش تحكمًا استثنائيًا في شكل الغشاء وتكوينه، مما يجعله مثاليًا للبصريات والإلكترونيات والأجهزة الطبية.
• إذا كان تركيزك الأساسي هو طلاء السبائك المعقدة أو المواد المقاومة للحرارة: يتفوق الرش في ترسيب المواد ذات نقاط الانصهار العالية جدًا (مثل التنغستن أو التيتانيوم) التي يصعب أو يستحيل تبخيرها حراريًا.
• إذا كان تركيزك الأساسي هو إنشاء طلاءات متينة ومقاومة للتآكل: تؤدي الطاقة العالية للذرات المرشوشة إلى التصاق ممتاز وهياكل غشاء كثيفة، مما يجعلها مثالية للطلاءات الصلبة على الأدوات والمكونات.

في نهاية المطاف، يعمل الرش كحجر زاوية في علم المواد الحديث، مما يتيح تصنيع الأغشية الرقيقة المتقدمة التي تشغل تقنيتنا.

جدول ملخص:

الجانب	التفاصيل الرئيسية
نوع العملية	الترسيب المادي للبخار (PVD)
البيئة	غرفة التفريغ
غاز الرش	غاز خامل (مثل الأرغون)
الآلية الأساسية	قصف الأيونات يقذف ذرات الهدف للترسيب
الميزة الرئيسية	تحكم ممتاز في نقاء الغشاء وكثافته وتكوينه
التنوع الشائع	رش المغنطرون (زيادة الكفاءة)
