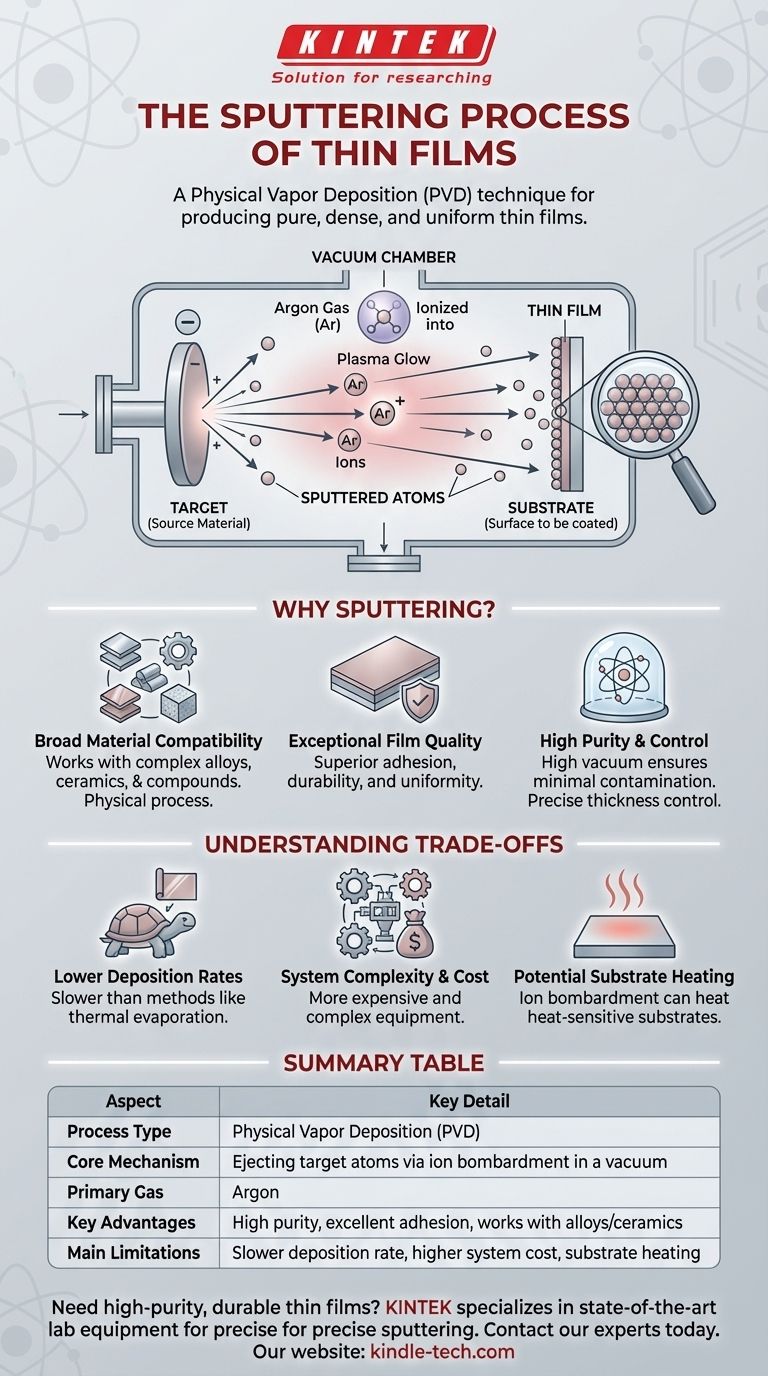

عملية الاخرق هي تقنية ترسيب الأغشية الرقيقة المستخدمة على نطاق واسع والتي تنطوي على إخراج الذرات من مادة مستهدفة صلبة وترسيبها على ركيزة لتشكيل طبقة رقيقة وموحدة.تحدث العملية في غرفة تفريغ حيث يتم تأيين غاز خامل، عادة ما يكون الأرجون، لتكوين بلازما.يتم تسريع الأيونات الموجبة الشحنة من البلازما نحو هدف سالب الشحنة، مما يتسبب في طرد الذرات من سطح الهدف.وبعد ذلك تنتقل هذه الذرات المقذوفة عبر الفراغ وتترسب على الركيزة مكونة طبقة رقيقة.يمكن التحكم في هذه العملية بدرجة كبيرة ويمكنها إنتاج طلاءات ذات التصاق وتوحيد ونقاء ممتازين، مما يجعلها مناسبة للتطبيقات في مجال الإلكترونيات والبصريات والطلاءات الصناعية.
شرح النقاط الرئيسية:
-
إعداد غرفة التفريغ:
- تبدأ عملية الاخرق بإنشاء تفريغ داخل غرفة التفاعل.يتم تخفيض الضغط إلى حوالي 1 باسكال (0.0000145 رطل لكل بوصة مربعة) للتخلص من الرطوبة والشوائب التي يمكن أن تتداخل مع عملية الترسيب.
- تضمن بيئة التفريغ انتقال الذرات المنبثقة بحرية دون الاصطدام بجزيئات الهواء، مما قد يؤدي إلى تعطيل تجانس الطبقة الرقيقة.
-
إدخال الغاز الخامل:
- يتم إدخال غاز خامل، عادةً الأرجون، في الغرفة لخلق جو منخفض الضغط.ويفضل الأرجون لأنه خامل كيميائياً ولا يتفاعل مع المادة المستهدفة أو الركيزة.
- يتم التحكم في ضغط الغاز بعناية لتحسين عملية التأين وضمان كفاءة الاخرق.
-
توليد البلازما:
- يتم تطبيق جهد عالٍ (3-5 كيلو فولت) لتأيين غاز الأرجون، مما يخلق بلازما تتكون من أيونات الأرجون موجبة الشحنة (+Ar) والإلكترونات الحرة.
- يتم حصر البلازما وتوجيهها باستخدام مجال مغناطيسي يعزز كفاءة التأين ويركز الأيونات نحو المادة المستهدفة.
-
قصف المادة المستهدفة:
- تكون المادة الهدف، التي تعمل بمثابة المهبط، سالبة الشحنة.وهذا يجذب أيونات الأرجون الموجبة الشحنة التي تتسارع نحو الهدف وتتصادم مع سطحه.
- وتقوم الطاقة الناتجة عن هذه التصادمات بقذف الذرات من المادة المستهدفة في عملية تُعرف باسم الرش.
-
نقل الذرات المتناثرة:
- تنتقل الذرات المقذوفة عبر غرفة التفريغ وتترسب على الركيزة.وتضمن بيئة الضغط المنخفض أن تتحرك الذرات في خط مستقيم، مما ينتج عنه طبقة رقيقة موحدة ومتماسكة بشكل جيد.
- يتم وضع الركيزة عادةً مقابل الهدف لزيادة كفاءة الترسيب إلى أقصى حد.
-
تشكيل الفيلم:
- عندما تصل الذرات المنبثقة إلى الركيزة، تتكثف وتشكل طبقة رقيقة.ويمكن التحكم في سمك الفيلم وخصائصه من خلال ضبط المعلمات مثل وقت الرش بالرش والطاقة وضغط الغاز.
- يكون الفيلم الناتج متجانسًا للغاية، مع التصاق ونقاء ممتازين، مما يجعله مناسبًا لمجموعة واسعة من التطبيقات.
-
التحكم في درجة الحرارة:
- قد يتم تسخين الحجرة إلى درجات حرارة تتراوح بين 150 درجة مئوية إلى 750 درجة مئوية (302 درجة فهرنهايت إلى 1382 درجة فهرنهايت)، اعتمادًا على الطلاء المحدد الذي يتم تطبيقه.يمكن أن يؤدي التسخين إلى تحسين التصاق الفيلم وتبلوره.
- يعد التحكم في درجة الحرارة أمرًا بالغ الأهمية لتحقيق خصائص الفيلم المرغوبة وضمان التوافق مع مادة الركيزة.
-
التطبيقات والاختلافات:
- يُستخدم الاخرق في صناعات مختلفة، بما في ذلك الإلكترونيات (على سبيل المثال، تصنيع أشباه الموصلات)، والبصريات (على سبيل المثال، الطلاءات المضادة للانعكاس)، والطلاءات الصناعية (على سبيل المثال، الأسطح المقاومة للتآكل).
- وتستخدم أشكال مختلفة من عملية الاخرق، مثل الاخرق المغنطروني والخرق التفاعلي، لتحقيق خصائص أفلام محددة أو ترسيب مواد معقدة.
ومن خلال اتباع هذه الخطوات، تتيح عملية الاخرق الترسيب الدقيق للأغشية الرقيقة ذات الخصائص المصممة خصيصًا، مما يجعلها تقنية متعددة الاستخدامات وأساسية في التصنيع الحديث وعلوم المواد.
جدول ملخص:
| الخطوة الرئيسية | الوصف |
|---|---|
| إعداد غرفة التفريغ | خفض الضغط إلى 1 باسكال تقريبًا لتوفير بيئة نظيفة خالية من التصادم. |
| مقدمة الغاز الخامل | غاز الأرجون الذي تم إدخاله لخلق جو منخفض الضغط للتأين. |
| توليد البلازما | يعمل الجهد العالي على تأيين الأرجون، مما يؤدي إلى توليد بلازما للتفتيت. |
| قصف الهدف | تصطدم أيونات الأرجون موجبة الشحنة بالهدف، فتخرج الذرات. |
| انتقال الذرات | تنتقل الذرات المقذوفة عبر الفراغ، وتترسب على الركيزة. |
| تشكيل الفيلم | تتكثف الذرات في طبقة رقيقة وموحدة ذات التصاق ونقاء ممتازين. |
| التحكم في درجة الحرارة | تسخين الغرفة (150 درجة مئوية -750 درجة مئوية) لتحسين التصاق الغشاء وبلورته. |
| التطبيقات | يُستخدم في الإلكترونيات والبصريات والطلاءات الصناعية للأغشية الرقيقة المصممة خصيصًا. |
