ما هي نظرية وممارسة الترسيب بالرش RF؟ إتقان ترسيب الأغشية الرقيقة للمواد العازلة

في جوهره، الترسيب بالرش RF هو تقنية ترسيب للأغشية الرقيقة تستخدم مجالًا كهربائيًا بترددات راديوية (RF) لإنشاء بلازما وترسيب المواد على سطح. على عكس نظيره الأبسط، الترسيب بالرش DC، هذه الطريقة قادرة بشكل فريد على ترسيب المواد العازلة أو "العازلة للكهرباء"، مما يجعلها حجر الزاوية في علم المواد الحديث وتصنيع أشباه الموصلات.

الغرض الأساسي من الترسيب بالرش RF هو التغلب على القيد الرئيسي للترسيب بالرش DC: عدم القدرة على ترسيب المواد غير الموصلة. ويحقق ذلك باستخدام تيار متناوب لتحييد الشحنة الكهربائية التي تتراكم بشكل دوري على سطح هدف عازل، مما يسمح باستمرار عملية الترسيب بالرش.

التحدي الأساسي: رش العوازل

لفهم قيمة الترسيب بالرش RF، يجب عليك أولاً فهم المشكلة التي صُمم لحلها. تكمن هذه المشكلة في فيزياء سلفه، الترسيب بالرش DC.

قيود الترسيب بالرش DC

في نظام الترسيب بالرش DC (التيار المستمر) القياسي، يجب أن تكون المادة الهدف موصلة للكهرباء. يتم تثبيت الهدف عند جهد DC سلبي كبير، وتكون جدران الغرفة أو أنود منفصل مؤرضًا. وهذا يخلق دائرة، مما يسمح بتدفق مستمر للتيار.

تتسارع الأيونات الموجبة (عادة الأرجون، Ar+) من البلازما نحو الهدف السالب. وتصطدم بالهدف بطاقة عالية، مما يؤدي إلى إزاحة أو "رش" ذرات من مادة الهدف. وهذا يعمل بشكل مثالي للمعادن.

تأثير "تراكم الشحنة" مع العوازل

إذا حاولت رش مادة عازلة (مثل السيراميك أو الأكسيد) بمصدر DC، تفشل العملية على الفور تقريبًا.

عندما تقصف أيونات Ar+ الموجبة سطح الهدف العازل، لا يمكن توصيل شحنتها الموجبة بعيدًا. وهذا يؤدي إلى تراكم سريع للشحنة الموجبة على وجه الهدف، وهي ظاهرة تُعرف باسم "الشحن".

هذه الطبقة السطحية الموجبة تطرد بشكل فعال أيونات Ar+ الموجبة القادمة من البلازما، مما يؤدي إلى تحييد المجال الكهربائي وإخماد عملية الرش بالكامل.

كيف يحل الترسيب بالرش RF المشكلة

يحل الترسيب بالرش RF مشكلة الشحن ببراعة عن طريق استبدال جهد DC الثابت بجهد AC (تيار متناوب) عالي التردد.

المجال المتناوب

يستخدم النظام مصدر طاقة AC يعمل في نطاق الترددات الراديوية، ويتم تثبيته عالميًا تقريبًا عند المعيار الصناعي 13.56 ميجاهرتز. هذا التردد مرتفع بما يكفي للحفاظ على البلازما بكفاءة ولكن له تأثير حاسم على سطح الهدف.

دورة النصف السلبية: الرش

خلال النصف الأول من دورة AC، يصبح الهدف مشحونًا سلبًا بالنسبة للبلازما. تمامًا كما في الترسيب بالرش DC، يجذب هذا الجهد السلبي الكبير أيونات Ar+ الموجبة.

تقصف هذه الأيونات الهدف، مما يؤدي إلى تتالي الاصطدامات التي تطرد ذرات من مادة الهدف. هذا هو الجزء الأساسي من الترسيب في الدورة.

دورة النصف الموجبة: تحييد الشحنة

خلال النصف الثاني من الدورة، ينعكس قطبية الهدف، ويصبح مشحونًا إيجابًا. في هذه اللحظة، يجذب الهدف الجسيمات المشحونة الأكثر حركة في البلازما: الإلكترونات.

يتدفق تيار قصير ولكنه مكثف من الإلكترونات على سطح الهدف، مما يحيد الشحنة الموجبة التي تراكمت بسبب قصف الأيونات خلال دورة النصف السابقة. وهذا "يعيد ضبط" السطح بشكل فعال، مما يمنع تأثير تراكم الشحنة القاتل.

نظرًا لأن الهدف متحيز ذاتيًا ليكون له فترة جهد سلبي أكبر من الفترة الموجبة، ولأن الأيونات أثقل بكثير من الإلكترونات، فإن الرش الصافي لمادة الهدف لا يزال يحدث.

فهم المقايضات

يتضمن اختيار الترسيب بالرش RF مجموعة واضحة من المقايضات مقابل طرق الترسيب الأخرى. ستحدد متطلبات تطبيقك ما إذا كانت هذه المقايضات مقبولة.

ميزة: تعدد استخدامات المواد لا مثيل له

أكبر ميزة للترسيب بالرش RF هي قدرته على ترسيب أي مادة تقريبًا. وهذا يشمل جميع المعادن والسبائك وأشباه الموصلات والسيراميك والبوليمرات والمركبات العازلة الأخرى. هذا المرونة تجعله أداة لا تقدر بثمن للبحث والتطوير.

عيب: معدلات ترسيب أقل

الترسيب بالرش RF أبطأ بشكل عام من الترسيب بالرش DC. جزء من كل دورة AC مخصص لتحييد الشحنة بدلاً من طرد المواد. هذا "الوقت الضائع" للرش يعني أن الأمر يستغرق وقتًا أطول لنمو طبقة بنفس السماكة مقارنة بعملية DC تعمل على هدف موصل.

عيب: تكلفة وتعقيد أعلى

أنظمة RF أكثر تعقيدًا بطبيعتها. تتطلب مصدر طاقة RF متخصصًا وشبكة مطابقة للمقاومة - وهو مكون حاسم يضمن نقل أقصى قدر من الطاقة من المصدر إلى البلازما. يزيد هذا الجهاز الإضافي من تكلفة وتعقيد المعدات التقني.

اتخاذ القرار الصحيح لهدفك

يجب أن يعتمد قرارك باستخدام الترسيب بالرش RF على نوع المادة التي تحتاج إلى ترسيبها وأولوياتك للسرعة والتكلفة.

• إذا كان تركيزك الأساسي هو ترسيب مادة موصلة (مثل معدن نقي): غالبًا ما يكون الترسيب بالرش DC هو الخيار الأفضل، حيث يوفر معدلات ترسيب أعلى وتكلفة معدات أقل.
• إذا كان تركيزك الأساسي هو ترسيب مادة عازلة (مثل ثاني أكسيد السيليكون أو أكسيد الألومنيوم): الترسيب بالرش RF هو الطريقة القياسية والضرورية لمنع شحن الهدف.
• إذا كان تركيزك الأساسي هو مرونة العملية للبحث أو الطبقات المتعددة المعقدة: يوفر الترسيب بالرش RF تعدد الاستخدامات للتعامل مع أي مادة هدف، مما يجعله خيارًا مثاليًا للمختبرات التي تعمل مع مجموعة واسعة من المواد.

من خلال فهم التفاعل بين مادة الهدف والمجال الكهربائي المطبق، يمكنك بثقة اختيار تقنية الترسيب التي تتوافق تمامًا مع أهدافك الهندسية.

جدول الملخص:

الجانب	الترسيب بالرش DC	الترسيب بالرش RF
مادة الهدف	موصلة فقط (معادن)	أي مادة (معادن، عوازل، سيراميك)
الآلية الرئيسية	جهد DC سلبي ثابت	مجال RF متناوب (13.56 ميجاهرتز)
الميزة الأساسية	معدل ترسيب عالٍ، تكلفة أقل	يرسب المواد العازلة، تعدد استخدامات المواد
العيب الأساسي	لا يمكن رش العوازل (تتراكم الشحنة)	معدل ترسيب أقل، تكلفة/تعقيد أعلى
مثالي لـ	أغشية معدنية نقية، إنتاج عالي الإنتاجية	البحث، أغشية متعددة الطبقات، طلاءات عازلة

هل أنت مستعد لتحقيق ترسيب دقيق ومتعدد الاستخدامات للأغشية الرقيقة في مختبرك؟

سواء كنت تقوم بتطوير أجهزة أشباه موصلات متقدمة، أو إنشاء طلاءات بصرية متخصصة، أو البحث عن مواد جديدة، فإن نظام الرش المناسب أمر بالغ الأهمية لنجاحك. تتخصص KINTEK في توفير معدات مختبرية عالية الجودة، بما في ذلك أنظمة الرش RF القوية المصممة للموثوقية والأداء.

نحن نتفهم تحديات العمل مع المواد العازلة والهياكل المعقدة متعددة الطبقات. يمكن أن تساعدك خبرتنا في اختيار المعدات المثالية لتعزيز قدراتك في البحث والتطوير.

اتصل بخبرائنا اليوم لمناقشة احتياجات تطبيقك المحددة واكتشاف كيف يمكن لحلول KINTEK دفع ابتكاراتك إلى الأمام.

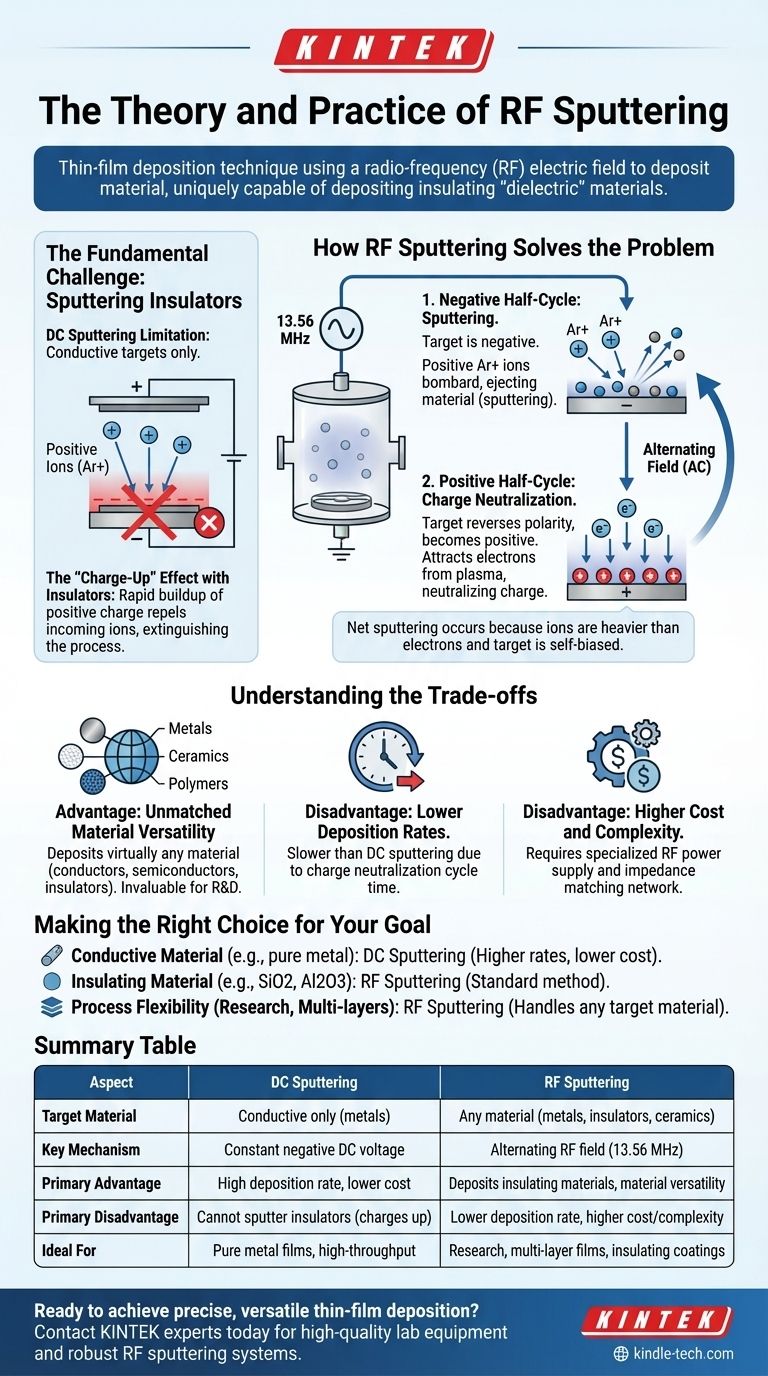

دليل مرئي
