السلائف الأكثر شيوعًا لتخليق الجرافين عالي الجودة وذو المساحة الكبيرة عبر الترسيب الكيميائي للبخار (CVD) هو الميثان (CH4). يعمل هذا الغاز الهيدروكربوني البسيط كمصدر للكربون، حيث يتحلل عند درجات حرارة عالية لتوفير ذرات الكربون التي تتجمع لتشكل شبكة الجرافين على سطح محفز.
بينما يُعد الميثان مصدر الكربون الأساسي، يعتمد نجاح تخليق الجرافين على تفاعل دقيق بين السلائف، والمحفز المعدني، والغازات الحاملة، وبيئة شديدة التحكم. السلائف هي مجرد جزء واحد من نظام أكثر تعقيدًا.
المكونات الأساسية لتخليق الجرافين بطريقة الترسيب الكيميائي للبخار (CVD)
لفهم دور السلائف، يجب عليك أولاً فهم النظام الكامل. تخليق الجرافين بطريقة الترسيب الكيميائي للبخار (CVD) هو عملية تجميع "من الأسفل إلى الأعلى" تتطلب عدة عناصر رئيسية للعمل في تناغم.
مصدر الكربون (السلائف)
السلائف هي المادة الخام التي توفر الكربون. يُفضل الميثان لبساطته وقدرته على التحكم في التفاعل، مما يؤدي إلى جرافين عالي الجودة أحادي الطبقة.
المحفز (سطح العمل)
المحفز ضروري. فهو يوفر سطحًا لحدوث التفاعل ويخفض بشكل كبير درجة الحرارة المطلوبة من 2500 درجة مئوية غير عملية إلى نطاق أكثر قابلية للإدارة.
المحفزات الشائعة هي رقائق معدنية، وأبرزها النحاس (Cu) أو النيكل (Ni).
الغازات الحاملة (نظام التوصيل)
تُستخدم غازات مثل الهيدروجين (H2) والأرجون (Ar) كحاملات. تنقل هذه الغازات سلائف الميثان إلى غرفة التفاعل وتساعد في الحفاظ على الضغط الجوي والبيئة المناسبة للنمو.
البيئة (درجة الحرارة والضغط)
تتم العملية بأكملها في فرن تحت درجات حرارة عالية وضغوط منخفضة جدًا. هذه البيئة الخاضعة للتحكم ضرورية لإدارة حركية التفاعل وضمان جودة طبقة الجرافين النهائية.
كيف تقوم عملية الترسيب الكيميائي للبخار (CVD) بتجميع الجرافين
يُعد تخليق الجرافين عبر الترسيب الكيميائي للبخار (CVD) عملية متعددة الخطوات تحكمها حركية النقل وكيمياء السطح.
الخطوة 1: تحلل السلائف (التحلل الحراري)
يتم إدخال سلائف غاز الميثان إلى الفرن الساخن. عندما يتلامس مع سطح المحفز الساخن (مثل رقائق النحاس)، فإنه يخضع للتحلل الحراري.
يجب أن تحدث هذه العملية على سطح المحفز (تفاعل غير متجانس) لتكون فعالة. إذا تحلل الميثان في الطور الغازي بعيدًا عن السطح، فإنه يشكل سخام كربون غير مرغوب فيه يقلل من جودة طبقة الجرافين.
الخطوة 2: ترسيب ونمو ذرات الكربون
بمجرد تحررها من جزيئات الميثان، تمتص ذرات الكربون الفردية على سطح المحفز الساخن. ثم تنتشر هذه الذرات عبر السطح وتترتب في بنية الشبكة السداسية المميزة للجرافين.
الخطوة 3: النقل إلى ركيزة نهائية
بعد اكتمال النمو وتبريد النظام، توجد طبقة الجرافين كطبقة ذرية واحدة فوق الرقاقة المعدنية. لاستخدامها في التطبيقات، يجب نقلها بعناية من المحفز المعدني إلى ركيزة مستهدفة، مثل السيليكون أو الزجاج.
فهم المقايضات والمزالق
بينما يُعد الترسيب الكيميائي للبخار (CVD) طريقة قوية لإنتاج الجرافين ذو المساحة الكبيرة، إلا أنه لا يخلو من التحديات. المكونات التي تجعله يعمل تقدم أيضًا تعقيدات محتملة.
ضرورة وجود محفز
السبب الرئيسي لاستخدام المحفز هو خفض حاجز الطاقة الهائل المطلوب لتكوين الجرافين. بدون محفز، تكون سرعة التفاعل حساسة للغاية لدرجة الحرارة، مما يجعل العملية شبه مستحيلة التحكم.
سلبيات المحفزات
يمكن أن يؤدي إدخال محفز معدني إلى مشاكله الخاصة. تتمتع المعادن المختلفة بذوبانية كربونية مختلفة. النيكل، على سبيل المثال، يمكنه إذابة ذرات الكربون، مما قد يؤدي إلى ترسيب غير متحكم فيه وتكوين طبقات جرافين متعددة أثناء مرحلة التبريد.
تحدي النقل بعد النمو
تُعد خطوة النقل النهائية مصدرًا كبيرًا للعيوب. يُعد نقل طبقة بسمك ذرة واحدة فقط دون إحداث تجاعيد أو تمزقات أو ملوثات تحديًا هندسيًا كبيرًا يمكن أن يؤثر على الجودة النهائية للجرافين.
اتخاذ القرار الصحيح لهدفك
يتم اختيار المعلمات المحددة لعملية الترسيب الكيميائي للبخار (CVD) بناءً على النتيجة المرجوة لطبقة الجرافين.
- إذا كان تركيزك الأساسي على الطبقات أحادية الطبقة ذات المساحة الكبيرة: يُعد الترسيب الكيميائي للبخار الحراري (Thermal CVD) باستخدام الميثان على رقائق النحاس (Cu) الطريقة الأكثر شيوعًا وراسخة.
- إذا كان تركيزك الأساسي على استكشاف النمو متعدد الطبقات: يمكن أن يكون استخدام محفز النيكل (Ni) مفيدًا نظرًا لذوبانيته الكربونية العالية، على الرغم من أنه يتطلب تحكمًا أكثر دقة في عملية التبريد.
- إذا كان تركيزك الأساسي على خفض درجة حرارة العملية: يُعد الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD) بديلاً يستخدم البلازما للمساعدة في تحلل غاز السلائف، مما يقلل الحاجة إلى درجات حرارة عالية للغاية في الفرن.
في النهاية، يكمن إتقان تخليق الجرافين في فهم كيفية تحديد هذه المكونات الفردية - السلائف، والمحفز، والبيئة - بشكل جماعي لجودة المادة النهائية.
جدول الملخص:
| المكون | الدور في تخليق الجرافين بطريقة الترسيب الكيميائي للبخار (CVD) | أمثلة شائعة |
|---|---|---|
| السلائف | يوفر مصدر الكربون لشبكة الجرافين | الميثان (CH₄) |
| المحفز | يخفض درجة حرارة التفاعل؛ سطح للنمو | رقائق النحاس (Cu)، النيكل (Ni) |
| الغازات الحاملة | تنقل السلائف؛ تتحكم في الغلاف الجوي | الهيدروجين (H₂)، الأرجون (Ar) |
| البيئة | تدير حركية التفاعل | درجة حرارة عالية، ضغط منخفض |
هل أنت مستعد لتطوير أبحاثك في المواد باستخدام الجرافين عالي الجودة؟ يُعد التحكم الدقيق في السلائف والمحفزات ومعلمات العملية أمرًا بالغ الأهمية للنجاح. تتخصص KINTEK في توفير معدات المختبرات والمواد الاستهلاكية اللازمة لتخليق الترسيب الكيميائي للبخار (CVD) الموثوق به. سواء كنت تقوم بتطوير مواد إلكترونية جديدة أو طلاءات متقدمة، يمكن لخبرتنا أن تساعدك في تحقيق نتائج متسقة وعالية الجودة. اتصل بخبرائنا اليوم لمناقشة كيف يمكننا دعم احتياجات مختبرك المحددة.

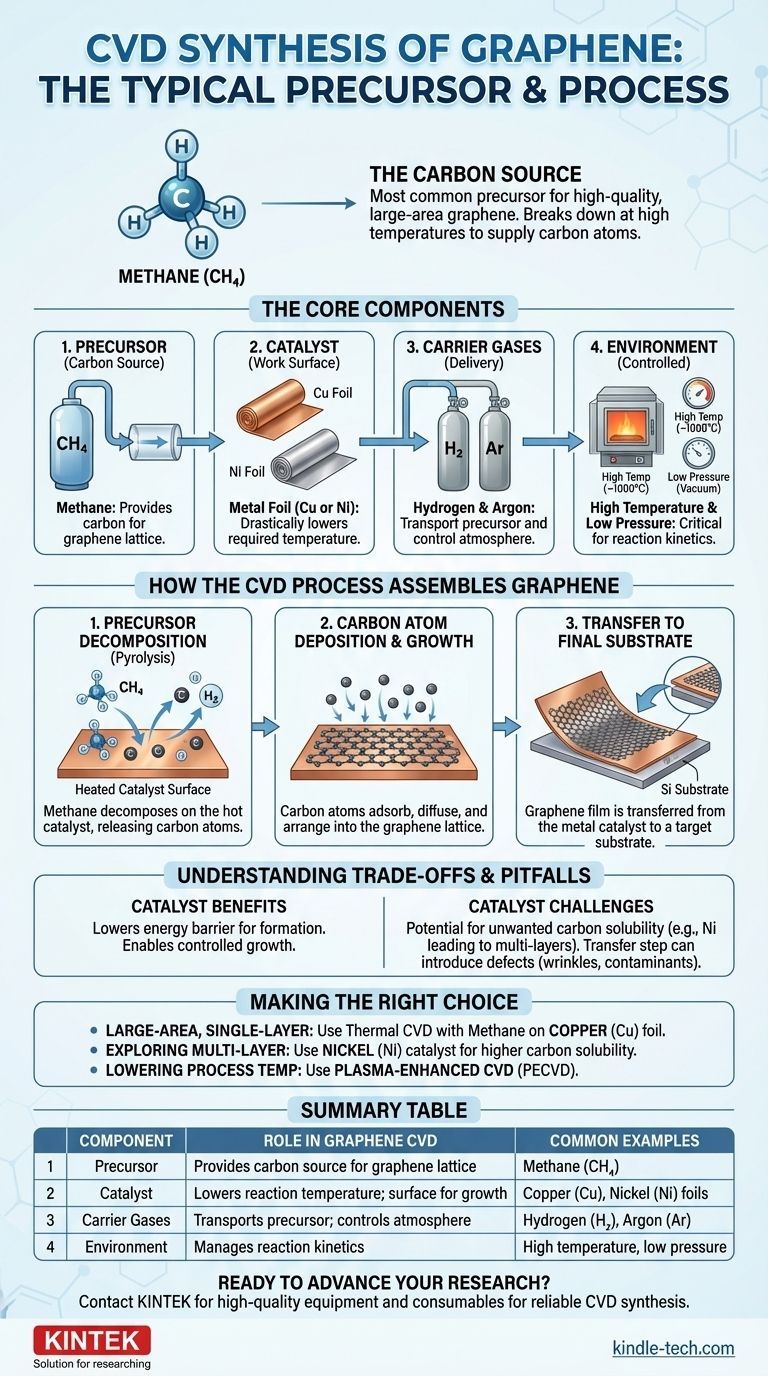

دليل مرئي
