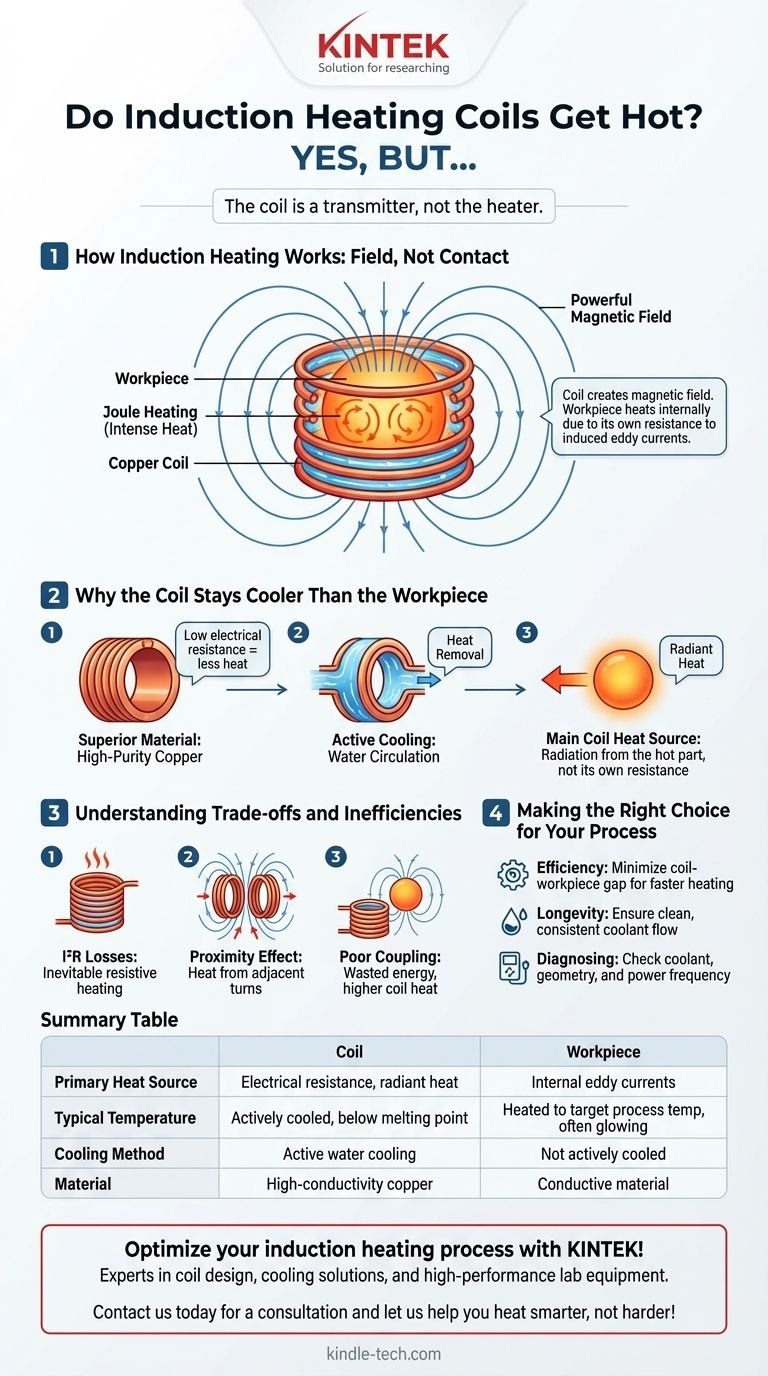

هل تسخن ملفات التسخين بالحث؟ فهم حرارة الملف مقابل تركيز قطعة العمل

نعم، تسخن ملفات التسخين بالحث، ولكنها مصممة لتبقى أبرد بكثير من قطعة العمل التي يتم تسخينها. الحرارة في الملف هي ناتج ثانوي غير مرغوب فيه، في حين أن الحرارة الشديدة في قطعة العمل هي الهدف الأساسي للعملية.

المبدأ الأساسي للتسخين بالحث هو أن وظيفة الملف هي إنشاء مجال مغناطيسي قوي، وليس توليد الحرارة بحد ذاته. تسخن قطعة العمل داخليًا بسبب مقاومتها للتيارات الكهربائية المستحثة بواسطة هذا المجال. في حين أن الملف يسخن بسبب مقاومته الكهربائية وإشعاع الحرارة من الجزء الساخن، فإنه يتم تبريده بنشاط دائمًا لمنعه من الذوبان.

كيف يعمل التسخين بالحث: المجال، وليس التلامس

لفهم سبب عدم ذوبان الملف، يجب أن تفهم أولاً أنه ليس المصدر الرئيسي للحرارة. إنه جهاز إرسال يوجه قطعة العمل لتسخين نفسها.

إنشاء المجال المغناطيسي

يمرر سخان الحث تيارًا مترددًا عالي التردد (AC) عبر ملف نحاسي. وفقًا لقوانين الكهرومغناطيسية، يولد تدفق التيار هذا مجالًا مغناطيسيًا قويًا ومتغيرًا بسرعة حول الملف.

حث التيارات في قطعة العمل

عند وضع مادة موصلة (مثل قطعة من الفولاذ) داخل هذا المجال المغناطيسي، يحث المجال تيارات كهربائية داخل المعدن. تسمى هذه التيارات التيارات الدوامية (eddy currents).

مصدر الحرارة الشديدة

تمتلك قطعة العمل مقاومة كهربائية طبيعية. عندما تُجبر هذه التيارات الدوامية القوية على التدفق عبر المادة، فإنها تواجه هذه المقاومة، مما يولد احتكاكًا هائلاً وبالتالي حرارة شديدة. يُعرف هذا باسم تسخين جول (Joule heating). تسخن قطعة العمل فعالياً نفسها من الداخل إلى الخارج.

لماذا يبقى الملف أبرد من قطعة العمل

تم تصميم النظام بأكمله لتركيز الحرارة في قطعة العمل وإزالتها من الملف. يتم تحقيق ذلك من خلال ثلاثة عوامل رئيسية.

المواد والتصميم المتفوقان

تُصنع ملفات الحث من أنابيب نحاسية عالية النقاء وذات موصلية عالية. يتمتع النحاس بمقاومة كهربائية منخفضة جدًا، مما يعني أنه يولد حرارة أقل بكثير لنفس كمية التيار مقارنة بمادة مثل الفولاذ.

الدور الحاسم للتبريد النشط

الأنبوب النحاسي المستخدم للملف مجوف. أثناء التشغيل، يتم ضخ سائل تبريد - غالبًا الماء - باستمرار عبر الجزء الداخلي من الملف. تسحب دائرة التبريد هذه الحرارة بنشاط من النحاس، وتحافظ على درجة حرارته أقل بكثير من نقطة انصهاره.

المصدر الرئيسي لحرارة الملف: الإشعاع

في نظام مصمم جيدًا، فإن المصدر الأكثر أهمية للحرارة في الملف ليس مقاومته الكهربائية بحد ذاته. بل هو الحرارة المشعة التي يتم امتصاصها من قطعة العمل الساخنة المتوهجة الموضوعة على بعد أجزاء من الملليمتر. غالبًا ما تكون المهمة الرئيسية لنظام التبريد هي مكافحة هذه الحرارة المشعة.

فهم المفاضلات وعدم الكفاءة

في حين أن الهدف هو ملف بارد وجزء ساخن، فإن بعض تسخين الملف لا مفر منه ويمثل فقدانًا للطاقة في النظام.

خسائر I²R الحتمية

حتى النحاس منخفض المقاومة سيولد بعض الحرارة عند تمرير تيارات هائلة من خلاله. هذا التسخين المقاوم (المعروف باسم خسارة I²R) هو خاصية أساسية للفيزياء ويمثل خسارة مباشرة في الكفاءة.

تأثير التقارب

تكون لفات الملف قريبة من بعضها البعض. يمكن للمجال المغناطيسي من لفة واحدة في الملف أن يحث تيارات دوامية صغيرة وغير مرغوب فيها في اللفات المجاورة. هذه الظاهرة، المعروفة باسم تأثير التقارب (proximity effect)، تولد حرارة إضافية داخل الملف نفسه.

الاقتران الضعيف

إذا كان الملف بعيدًا جدًا عن قطعة العمل أو كان شكله الهندسي غير مناسب، فلن يتمكن المجال المغناطيسي من حث التيارات بكفاءة في الجزء. قد يحتاج النظام إلى العمل بطاقة أعلى بكثير لتحقيق درجة الحرارة المستهدفة، مما يزيد من التسخين المقاوم في الملف ويهدر الطاقة.

اتخاذ الخيار الصحيح لعمليتك

يعد فهم سبب سخونة الملف أمرًا أساسيًا لتشخيص المشكلات وتحسين تطبيق التسخين بالحث الخاص بك.

• إذا كان تركيزك الأساسي هو كفاءة الطاقة: تأكد من أن الفجوة بين الملف وقطعة العمل صغيرة قدر الإمكان بأمان. يتطلب الجزء المقترن جيدًا طاقة أقل ويسخن بشكل أسرع.
• إذا كان تركيزك الأساسي هو إطالة عمر الملف: إعطاء الأولوية لتدفق تبريد نظيف ومتسق وكافٍ. يعد ارتفاع درجة الحرارة بسبب انسداد المبرد هو السبب الأكثر شيوعًا لفشل الملف.
• إذا كنت تقوم بتشخيص ارتفاع درجة حرارة ملف: تحقق أولاً من تدفق المبرد. ثم، تحقق من أن الشكل الهندسي للملف مناسب للجزء وأن تردد مصدر الطاقة مضبوط بشكل صحيح للتطبيق.

إتقان التسخين بالحث يبدأ بإدراك أن الملف هو أداة دقيقة، وليس مجرد عنصر تسخين بسيط.

جدول ملخص:

الجانب	الملف	قطعة العمل
مصدر الحرارة الأساسي	المقاومة الكهربائية (خسارة I²R) والحرارة المشعة من الجزء	التيارات الدوامية الداخلية (تسخين جول)
درجة الحرارة النموذجية	يتم تبريده بنشاط، ويبقى أقل بكثير من نقطة الانصهار	يتم تسخينه إلى درجة حرارة العملية المستهدفة (غالبًا ما يكون أحمر متوهجًا)
طريقة التبريد	التبريد النشط (الماء يتدفق عبر الأنابيب النحاسية)	لا يتم تبريده بنشاط أثناء التسخين
المادة	نحاس عالي الموصلية	مادة موصلة مثل الفولاذ، الألومنيوم، إلخ.
