معرفة ما هو الترسيب الفيزيائي للبخار (PVD)؟دليل لطلاءات الأغشية الرقيقة عالية الأداء
الصورة الرمزية للمؤلف

فريق التقنية · Kintek Solution

محدث منذ شهرين

ما هو الترسيب الفيزيائي للبخار (PVD)؟دليل لطلاءات الأغشية الرقيقة عالية الأداء

الترسيب الفيزيائي للبخار (PVD) هو تقنية متطورة تُستخدم لترسيب أغشية رقيقة من المواد على الركيزة. وتتضمن العملية تحويل مادة مستهدفة صلبة إلى مرحلة بخار تتكثف بعد ذلك على الركيزة لتكوين طبقة رقيقة ومتينة وغالبًا ما تكون عالية التخصص. وتستخدم هذه الطريقة على نطاق واسع في الصناعات التي تتطلب طلاءات عالية الأداء، مثل الإلكترونيات والبصريات والفضاء. تُنفذ عملية الطلاء بالطباعة بالانبعاث الكهروضوئي في حجرة متخصصة، وهي عنصر حاسم في النظام. تعمل الغرفة تحت ضغط منخفض وظروف مضبوطة لضمان الترسيب الدقيق للمواد. تشمل العناصر الرئيسية لغرفة PVD غرفة المعالجة ونظام الضخ وإلكترونيات التحكم، والتي تعمل جميعها جنبًا إلى جنب لتحقيق خصائص الطلاء المطلوبة.

شرح النقاط الرئيسية:

ما هو الترسيب الفيزيائي للبخار (PVD)؟دليل لطلاءات الأغشية الرقيقة عالية الأداء
  1. تحويل المرحلة الصلبة إلى مرحلة البخار

    • تبدأ عملية PVD بتحويل المادة الصلبة المستهدفة إلى مرحلة البخار. ويتم تحقيق ذلك من خلال طرق مثل الاخرق أو التبخير الحراري أو قوس الكاثود.
    • في الاخرق تقصف الأيونات عالية الطاقة المادة المستهدفة، مما يؤدي إلى إزاحة الذرات وتحويلها إلى بخار.
    • في التبخير الحراري يتم تسخين المادة المستهدفة إلى درجات حرارة عالية حتى تتبخر.
    • يتم تسخين قوس الكاثود قوسًا كهربائيًا لتبخير المادة المستهدفة.
    • يعتمد اختيار الطريقة على خصائص المادة وخصائص الطلاء المطلوبة.

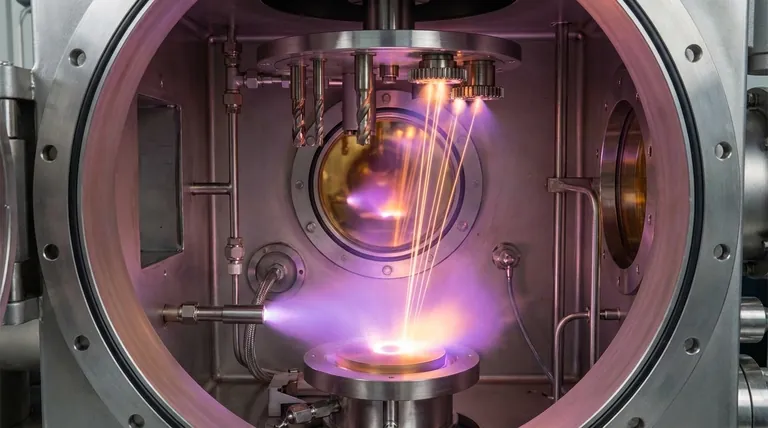

  2. دور غرفة PVD

    • غرفة PVD عبارة عن بيئة محكمة الغلق بتفريغ الهواء حيث تحدث عملية الترسيب. وهي مصممة للحفاظ على ضغط منخفض، عادةً في نطاق 10^-6 إلى 10^-3 تور، لتقليل التلوث من الغازات الخلفية.
    • تضم الغرفة المادة المستهدفة والركيزة والمكونات الضرورية للتبخير والترسيب.
    • وهي مجهزة ب نظام ضخ لتحقيق مستويات التفريغ المطلوبة والحفاظ عليها. تتطلب الغرف الأكبر حجمًا أنظمة ضخ ذات سعة أعلى لضمان التشغيل الفعال.
  3. عملية الترسيب

    • بمجرد أن يتم تبخير المادة المستهدفة، تنتقل الذرات أو الأيونات عبر الغرفة بطريقة "خط الرؤية".
    • تتكثف المادة المتبخرة على الركيزة مكونة طبقة رقيقة. يتم التحكم في سمك الفيلم وتوحيده باستخدام جهاز جهاز مراقبة معدل بلورات الكوارتز .
    • غالبًا ما يتم تدوير الركيزة أو تحريكها داخل الحجرة لضمان التوزيع المتساوي للطلاء.
  4. إلكترونيات التحكم وتنظيم العملية

    • تتم إدارة نظام PVD بواسطة إلكترونيات تحكم متطورة تنظم المعلمات مثل درجة الحرارة والضغط ومعدل الترسيب.
    • تضمن هذه الضوابط استقرار العملية وقابليتها للتكرار وقدرتها على إنتاج طلاءات ذات خصائص دقيقة.
    • تراقب الإلكترونيات أيضًا حالة الحجرة ونظام الضخ، وتنبه المشغلين إلى أي انحرافات عن الظروف المطلوبة.
  5. تطبيقات ومزايا تقنية PVD

    • تُستخدم تقنية PVD لإنشاء طلاءات متينة للغاية ومقاومة للتآكل وقادرة على تحمل درجات الحرارة القصوى.
    • تشمل التطبيقات الشائعة ما يلي:
      • الإلكترونيات: الأغشية الرقيقة لأشباه الموصلات والرقائق الدقيقة.
      • البصريات: الطلاءات المضادة للانعكاس والطبقات الواقية للعدسات.
      • الفضاء الجوي: الطلاءات المقاومة للتآكل لشفرات التوربينات والمكونات الأخرى.
    • تسمح هذه العملية بترسيب الأغشية النانوية بدقة استثنائية، مما يجعلها مثالية للصناعات عالية التقنية.
  6. اعتبارات تصميم غرفة PVD

    • يجب أن يراعي تصميم غرفة PVD المتطلبات المحددة لعملية الترسيب، بما في ذلك:
      • الحجم والهندسة: يمكن أن تستوعب الغرف الأكبر حجمًا ركائز أكبر ولكنها تتطلب أنظمة ضخ أكثر قوة.
      • توافق المواد: يجب أن تكون الحجرة مصنوعة من مواد يمكنها تحمل درجات الحرارة العالية والبيئات المسببة للتآكل.
      • التحكم في درجة الحرارة: تعمل الحجرة في درجات حرارة تتراوح من 50 إلى 600 درجة مئوية، اعتمادًا على العملية.
    • يضمن التصميم المناسب للغرفة الاستخدام الفعال للمواد، والحد الأدنى من التلوث، وجودة طلاء متسقة.
  7. مقارنة بين طرق PVD

    • الاخرق: مثالي لترسيب المعادن والسبائك والسيراميك. يوفر تجانسًا والتصاقًا ممتازًا للفيلم.
    • التبخير الحراري: الأفضل للمواد ذات درجات الانصهار المنخفضة. يوفر معدلات ترسيب عالية ولكن قد ينتج عنه طلاءات أقل اتساقاً.
    • قوس الكاثود: مناسب للطلاءات الصلبة مثل نيتريد التيتانيوم. ينتج أغشية كثيفة وعالية الجودة ولكن قد ينتج عنها جسيمات.

باختصار، تعتبر حجرة الترسيب الفيزيائي للبخار الطفيلي (PVD) قلب عملية الترسيب الفيزيائي للبخار، مما يتيح ترسيب دقيق ومضبوط للأغشية الرقيقة. من خلال فهم المكونات والعمليات الرئيسية المعنية، يمكن للمرء أن يقدّر مدى تعقيد وتعدد استخدامات هذه التقنية، التي لا تزال تلعب دورًا حيويًا في تطوير علوم المواد والتطبيقات الصناعية.

جدول ملخص:

الجانب التفاصيل
العملية تحويل المادة الصلبة المستهدفة إلى بخار، وتكثيفها على ركيزة.
الطرق الاخرق، التبخير الحراري، قوس الكاثود.
دور الغرفة بيئة محكمة الغلق بتفريغ الهواء للترسيب الدقيق.
المكونات الرئيسية غرفة المعالجة، نظام الضخ، إلكترونيات التحكم.
التطبيقات الإلكترونيات والبصريات والفضاء الجوي وغيرها.
المزايا طلاءات متينة ومقاومة للتآكل وعالية الدقة.

اكتشف كيف يمكن لطلاء PVD تحسين تطبيقاتك الصناعية - اتصل بخبرائنا اليوم اتصل بخبرائنا اليوم !
