في الأساس، يُعد ترسيب البخار الكيميائي (CVD) للجرافين طريقة تخليق "من الأسفل إلى الأعلى" تنمو من خلالها طبقة مستمرة كبيرة من الكربون بسمك ذرة واحدة. تتم العملية عن طريق تسخين غاز يحتوي على الكربون، مثل الميثان، إلى درجة حرارة عالية فوق محفز معدني رقائقي، وعادة ما يكون النحاس. تعمل الحرارة على تفكيك الغاز، ويعمل سطح المعدن كقالب، ويوجه ذرات الكربون المتحررة لتتجمع ذاتيًا في بنية الشبكة السداسية للجرافين.
المبدأ الأساسي لـ CVD لا يتعلق فقط بترسيب الكربون؛ بل يتعلق باستخدام محفز معدني مُختار بعناية والتحكم الدقيق في درجة الحرارة لإجبار ذرات الكربون على بناء بلورة مثالية ثنائية الأبعاد على مساحة كبيرة، مما يجعله الطريقة الأكثر جدوى لإنتاج الجرافين على نطاق صناعي.
الآلية الأساسية: من الغاز إلى ورقة مثالية
لفهم كيفية عمل CVD حقًا، من الأفضل تقسيمها إلى مراحلها الأساسية. تحدث العملية بأكملها داخل غرفة مُتحكم بها، عادة تحت التفريغ، عند درجات حرارة حوالي 1000 درجة مئوية.
المكونات الأساسية
تتطلب العملية مكونين رئيسيين: غاز مُسبق للكربون و ركيزة تحفيزية. المُسبق الأكثر شيوعًا هو الميثان (CH₄)، والركيزة الأكثر استخدامًا للجرافين عالي الجودة هي رقاقة رقيقة من النحاس (Cu).
الخطوة 1: الامتزاز والتحلل
أولاً، يتم إدخال غاز الميثان إلى الغرفة الساخنة. عندما تصطدم جزيئات الغاز بالسطح الساخن لرقاقة النحاس، تتسبب الطاقة الحرارية في تفككها، أو تحللها. يحرر هذا التفاعل ذرات كربون فردية، والتي تلتصق بعد ذلك بسطح المعدن في عملية تسمى الامتزاز.
الخطوة 2: تنوي الجرافين "الجزر"
ذرات الكربون الفردية هذه ليست ثابتة. إنها تنتشر، أو تتزلج، عبر سطح النحاس. في النهاية، تتصادم الذرات وتبدأ في تكوين مجموعات صغيرة ومستقرة. تشكل هذه المجموعات "البذور" الأولية أو نقاط التنوي لنمو الجرافين.
الخطوة 3: النمو والاندماج
بمجرد تشكل موقع التنوي، فإنه يعمل كمغناطيس لذرات الكربون الأخرى المنتشرة على السطح. تلتصق هذه الذرات بحواف البذرة الأولية، مما يتسبب في نموها للخارج لتشكل بلورة جرافين سداسية، وغالبًا ما تسمى "جزيرة". تستمر هذه الجزر في التوسع حتى تلتقي وتندمج، لتشكل ورقة مستمرة من الجرافين بسمك ذرة واحدة تغطي رقاقة النحاس بأكملها.
لماذا تعتبر الركيزة المعدنية هي الاختيار الحاسم
يغير نوع المعدن المستخدم كمحفز بشكل أساسي كيفية تشكل الجرافين ويحدد جودة المنتج النهائي. يكمن الاختلاف الرئيسي في مدى ذوبان المعدن للكربون.
النحاس (Cu): الطريق إلى الجرافين أحادي الطبقة
يتميز النحاس بذوبانية منخفضة جدًا للكربون. هذا يعني أن ذرات الكربون لا يمكن أن تذوب بسهولة داخل كتلة النحاس. بدلاً من ذلك، تحدث العملية بأكملها مباشرة على السطح.
هذا التفاعل المحدود بالسطح هو محدد ذاتيًا. بمجرد تغطية سطح النحاس بالكامل بطبقة واحدة من الجرافين، لا يوجد محفز مكشوف لكسر غاز الميثان. تتوقف العملية بشكل طبيعي، مما يجعل النحاس الركيزة المثالية لإنتاج صفائح كبيرة من الجرافين أحادي الطبقة عالي الجودة.
النيكل (Ni): آلية مختلفة
على النقيض من ذلك، يتميز النيكل بذوبانية عالية للكربون. في درجات الحرارة المرتفعة، تذوب ذرات الكربون من الغاز المُسبق داخل كتلة النيكل، تمامًا مثل السكر الذي يذوب في الماء.
عندما يبرد النظام، لا يستطيع النيكل الاحتفاظ بالكثير من الكربون المذاب. ثم يترسب الكربون أو "ينفصل" مرة أخرى إلى السطح، مكونًا الجرافين. يصعب التحكم في هذه العملية وغالبًا ما ينتج عنها طبقات متعددة وغير متساوية من الجرافين.
فهم المفاضلات والتحديات
على الرغم من أن CVD تقنية قوية، إلا أنها ليست خالية من التعقيدات. تعتمد جودة المنتج النهائي على التحكم الدقيق في العملية.
عملية النقل الحتمية
يتم نمو الجرافين على رقاقة معدنية، ولكن تطبيقاته تكون على ركائز أخرى مثل رقائق السيليكون أو البلاستيك المرن. يتطلب هذا عملية نقل دقيقة لتقشير ورقة الجرافين الرقيقة الذرية عن النحاس ونقلها إلى وجهتها النهائية دون تمزق أو تلوث. لا تزال هذه الخطوة تمثل تحديًا تقنيًا كبيرًا.
الجودة تحكمها السيطرة
تعتمد الجودة النهائية لورقة الجرافين بشكل كبير على معلمات العملية. يؤثر معدل تدفق الغاز ودرجة حرارة التفاعل والضغط على حجم بلورات الجرافين. يمكن أن تنشأ العيوب عند "حدود الحبوب" حيث تندمج جزر الجرافين المختلفة.
كيفية تطبيق هذا على هدفك
يسمح التحكم في عملية CVD بهندسة الجرافين لتحقيق نتائج محددة. يجب أن يرتبط اختيارك للمعلمات ارتباطًا مباشرًا بهدفك النهائي.
- إذا كان تركيزك الأساسي هو الجرافين أحادي الطبقة عالي الجودة: استخدم ركيزة نحاسية (Cu) وحسّن النمو البطيء والثابت لتكوين جزر بلورية كبيرة وموحدة.
- إذا كان تركيزك الأساسي هو الاستخدام في الأغشية الموصلة الشفافة: إعطاء الأولوية للتغطية الأحادية الكاملة والموحدة على النحاس لتحقيق أفضل توازن بين مقاومة الصفيحة المنخفضة والشفافية البصرية العالية.
- إذا كان تركيزك الأساسي هو استكشاف الهياكل متعددة الطبقات: فكر في ركيزة النيكل (Ni) وتحكم بعناية في معدل التبريد لإدارة عملية فصل الكربون.
من خلال فهم هذه المبادئ الأساسية، يمكنك تجاوز مجرد صنع الجرافين والبدء في هندسة خصائصه لتطبيقات محددة وعالية القيمة.
جدول ملخص:
| مكون CVD الرئيسي | الدور في نمو الجرافين | مثال شائع |
|---|---|---|
| غاز مُسبق للكربون | يوفر مصدر ذرات الكربون. | الميثان (CH₄) |
| الركيزة التحفيزية | تعمل كقالب لتكوين ذرات الكربون للجرافين. | رقاقة النحاس (Cu) |
| درجة حرارة العملية | توفر الطاقة لتفكيك الغاز. | ~1000 درجة مئوية |
| آلية النمو | تحدد عدد طبقات الجرافين. | الوساطة السطحية (Cu) مقابل الانفصال (Ni) |
هل أنت مستعد لهندسة جرافين عالي الجودة لتطبيقك المحدد؟
سواء كان هدفك هو إنتاج أغشية أحادية الطبقة موحدة للإلكترونيات أو تطوير هياكل متعددة الطبقات، فإن التحكم الدقيق في عملية CVD أمر بالغ الأهمية. تتخصص KINTEK في توفير معدات المختبرات المتقدمة والمواد الاستهلاكية - من الأفران ذات درجات الحرارة العالية إلى الركائز التحفيزية - اللازمة لإتقان تخليق الجرافين.
دعنا نناقش متطلبات مشروعك. اتصل بخبرائنا اليوم لاستكشاف كيف يمكن لحلولنا أن تساعدك في تحقيق إنتاج جرافين متسق وعالي المردود.

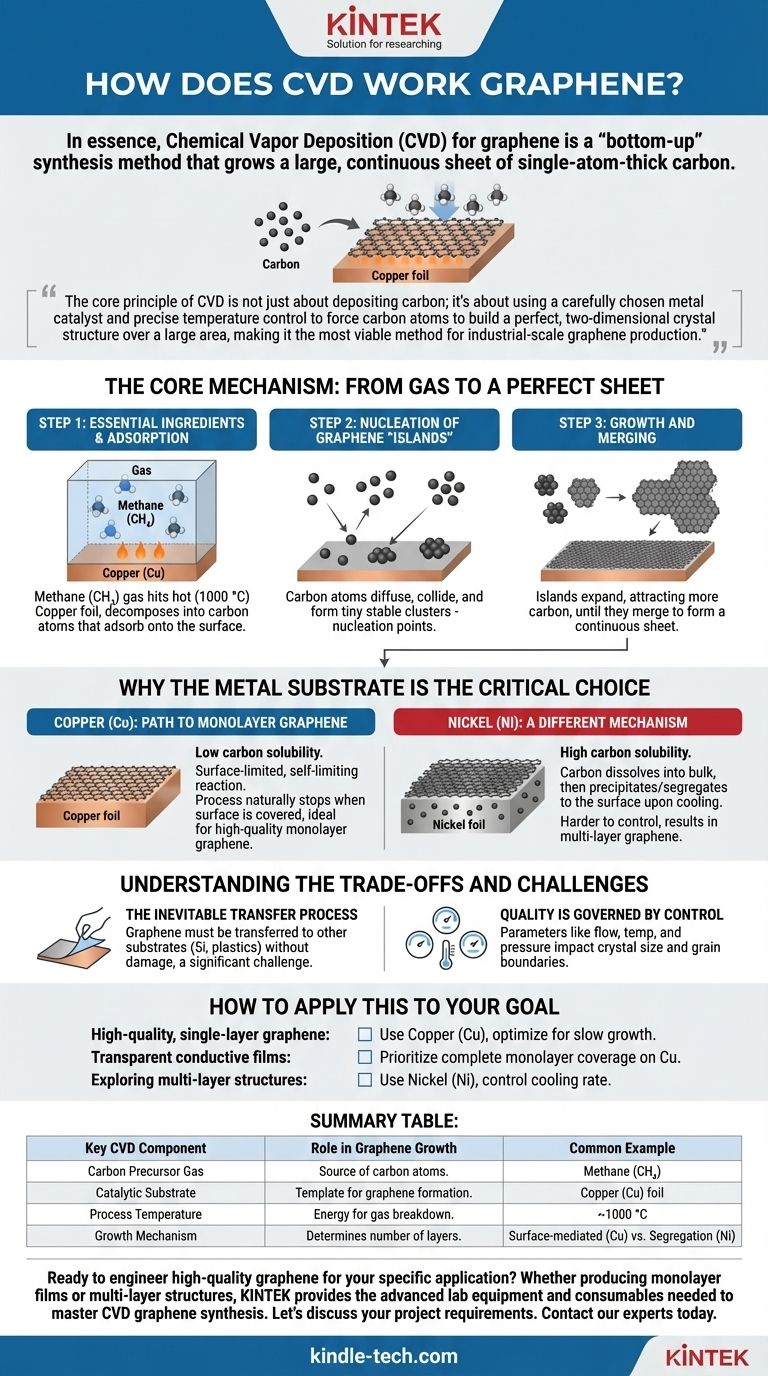

دليل مرئي
