ما هي خطوات عملية الترسيب الكيميائي للبخار (CVD)؟ دليل لترسيب الأغشية الرقيقة الدقيقة

تتضمن العملية الأساسية للترسيب الكيميائي للبخار (CVD) سلسلة من الأحداث المتتالية التي تحول الغازات الأولية إلى طبقة رقيقة صلبة على ركيزة. تبدأ العملية بنقل الغازات المتفاعلة إلى غرفة التفاعل، يليها امتصاصها على سطح الركيزة. ثم يتم تحفيز تفاعل كيميائي على السطح، عادةً عن طريق الحرارة، مما يشكل الفيلم المطلوب والمنتجات الثانوية الغازية، والتي يتم بعد ذلك إزالتها من الغرفة.

في جوهرها، الترسيب الكيميائي للبخار ليس مجرد تقنية طلاء، بل هو تفاعل كيميائي متحكم فيه ومصمم ليحدث على سطح ما. فهم العملية يدور حول تتبع رحلة جزيئات الغاز وهي تتحول بشكل منهجي إلى مادة صلبة وظيفية.

تحليل خطوة بخطوة لعملية الترسيب الكيميائي للبخار (CVD)

يمكن فهم عملية الترسيب الكيميائي للبخار عالميًا على أنها تسلسل من خمس خطوات. بينما تقدم الأنظمة والمواد المختلفة متغيرات محددة، تظل هذه الخطوات الميكانيكية الأساسية ثابتة.

الخطوة 1: نقل المواد المتفاعلة

تبدأ العملية بإدخال خليط متحكم فيه من الغازات المتفاعلة (المواد الأولية) والغازات المخففة أو الحاملة الخاملة إلى غرفة التفاعل. تتدفق هذه الغازات نحو الركيزة، وهي المادة المراد طلاؤها. تخضع هذه المرحلة لمبادئ ديناميكا الموائع ونقل الكتلة، حيث أن تركيز المواد المتفاعلة بالقرب من الركيزة أمر بالغ الأهمية.

الخطوة 2: الامتزاز على سطح الركيزة

عندما تصل جزيئات الغاز المتفاعلة إلى الركيزة، فإنها تلتصق ماديًا بسطحها في عملية تسمى الامتزاز. هذا ارتباط مؤقت، يخلق تركيزًا عاليًا من الجزيئات المتفاعلة مباشرة على السطح حيث سيتشكل الفيلم. يتم تسخين الركيزة عادة لتسهيل التفاعل القادم.

الخطوة 3: التفاعل الكيميائي السطحي

هذه هي جوهر عملية الترسيب الكيميائي للبخار. بمساعدة مصدر طاقة تنشيط – غالبًا ما تكون الطاقة الحرارية من الركيزة الساخنة، ولكن يمكن أن تكون أيضًا بلازما أو ضوء – تتحلل جزيئات المواد الأولية الممتزة وتتفاعل. يبني هذا التحول الكيميائي طبقة الفيلم الصلبة طبقة تلو الأخرى، وهي عملية تتضمن التنوّي (التشكل الأولي للتجمعات المستقرة) والنمو.

الخطوة 4: امتصاص المنتجات الثانوية

التفاعلات الكيميائية التي تشكل الفيلم الصلب تنتج دائمًا تقريبًا منتجات ثانوية غازية غير مرغوب فيها. يجب أن تنفصل هذه المنتجات الثانوية، أو تُمتَص، عن سطح الركيزة. إذا فشلت في المغادرة على الفور، يمكن أن تتداخل مع المواد المتفاعلة القادمة وتضر بجودة الفيلم النامي.

الخطوة 5: إزالة المنتجات الثانوية

أخيرًا، يتم نقل المنتجات الثانوية الغازية الممتصة، جنبًا إلى جنب مع أي غازات أولية غير متفاعلة، بعيدًا عن الركيزة. ثم يتم إخراجها من غرفة التفاعل، عادةً بواسطة نظام تفريغ. هذه الإزالة المستمرة ضرورية للحفاظ على التوازن الكيميائي المطلوب للترسيب المستقر.

العامل الحاسم: التحكم في العملية

جودة الفيلم النهائي وسمكه وخصائصه ليست صدفة؛ بل تمليها التحكم الدقيق في بيئة الغرفة. مجرد اتباع الخطوات لا يكفي.

تحضير الركيزة

العملية حساسة للغاية لحالة الركيزة. قبل بدء الترسيب، تخضع الركائز لدورات تنظيف وتسخين صارمة داخل الغرفة لإزالة أي رطوبة أو ملوثات. السطح النظيف والنشط كيميائيًا ضروري لنمو فيلم موحد.

درجة الحرارة والضغط

درجة الحرارة هي الرافعة الأساسية للتحكم في معدل التفاعل السطحي. يؤثر الضغط بدوره على تركيز وتدفق الغازات المتفاعلة. التفاعل بين هذين المعيارين هو الأداة الرئيسية المستخدمة لضبط بنية الفيلم وخصائصه بدقة.

تدفق الغاز وتركيزه

يجب التحكم بدقة في معدلات تدفق والضغوط الجزئية لكل غاز أولي. وهذا يضمن إمدادًا ثابتًا من المواد المتفاعلة لسطح الركيزة، مما يؤثر بشكل مباشر على معدل الترسيب والتركيب الكيميائي للفيلم النهائي.

فهم المقايضات: الخطوة المحددة للمعدل

في أي عملية متعددة الخطوات، تكون إحدى الخطوات دائمًا هي الأبطأ، وتعمل كعنق زجاجة يحدد السرعة الإجمالية. في الترسيب الكيميائي للبخار، تحدد هذه "الخطوة المحددة للمعدل" نتيجة الترسيب بأكملها.

نظام محدود بنقل الكتلة

عند درجات حرارة عالية جدًا، يحدث التفاعل السطحي بشكل فوري تقريبًا. وبالتالي، فإن سرعة العملية محدودة بمدى سرعة توفير غازات متفاعلة جديدة للسطح. يسمح هذا التشغيل المحدود بنقل الكتلة بترسيب سريع جدًا ولكنه غالبًا ما يؤدي إلى أفلام غير موحدة.

نظام محدود بالتفاعل السطحي

عند درجات حرارة منخفضة، هناك إمداد وافر من الغاز المتفاعل على السطح، ولكن التفاعل الكيميائي نفسه هو عنق الزجاجة. هذا النظام المحدود بالتفاعل السطحي أبطأ ولكنه يوفر تحكمًا فائقًا. يسمح للجزيئات بالعثور على المواقع المثالية للترابط، مما يؤدي إلى أفلام ذات جودة أعلى وأكثر توحيدًا وأقل عيوبًا.

كيفية تطبيق هذا على هدفك

يجب أن يكون اختيارك لمعلمات العملية مدفوعًا بالنتيجة المرجوة لفيلمك.

• إذا كان تركيزك الأساسي هو أعلى جودة وتوحيد: يجب أن تعمل في نظام محدود بالتفاعل السطحي، والذي يتضمن عادة درجات حرارة منخفضة وتحكمًا دقيقًا في تركيزات الغاز.
• إذا كان تركيزك الأساسي هو أقصى سرعة ترسيب: ستحتاج إلى العمل في نظام محدود بنقل الكتلة، باستخدام درجات حرارة أعلى ومعدلات تدفق الغاز، مع قبول المقايضة المحتملة في توحيد الفيلم.

من خلال إتقان التحكم في هذه الخطوات الأساسية، يمكنك هندسة المواد بدقة ذرة بذرة.

جدول ملخص:

الخطوة	الإجراء الرئيسي	الهدف الأساسي
1. النقل	تتدفق الغازات المتفاعلة إلى الغرفة	توصيل المواد الأولية إلى الركيزة
2. الامتزاز	تلتصق جزيئات الغاز بسطح الركيزة	إنشاء تركيز عالٍ من المواد المتفاعلة
3. التفاعل السطحي	تتحلل المواد الأولية وتشكل الفيلم الصلب	بناء طبقة الفيلم الرقيق طبقة تلو الأخرى
4. الامتزاز العكسي	تنفصل المنتجات الثانوية الغازية عن السطح	تطهير السطح للمواد المتفاعلة الجديدة
5. الإزالة	يتم إخراج المنتجات الثانوية من الغرفة	الحفاظ على التوازن الكيميائي للترسيب المستقر

هل أنت مستعد لهندسة أغشية رقيقة فائقة بدقة؟

فهم عملية الترسيب الكيميائي للبخار هو الخطوة الأولى. تطبيقها بمعدات موثوقة وعالية الأداء هو ما يحقق النتائج. في KINTEK، نحن متخصصون في توفير معدات المختبرات والمواد الاستهلاكية التي تمنحك تحكمًا دقيقًا في كل خطوة - من تدفق الغاز ودرجة الحرارة إلى الضغط - مما يضمن تحسين عملية الترسيب لديك من حيث الجودة والتوحيد والسرعة.

دعنا نناقش تطبيقك المحدد. سواء كنت تركز على تحقيق أعلى جودة للفيلم أو زيادة معدلات الترسيب، يمكن لخبرائنا مساعدتك في اختيار النظام والمعلمات المناسبة لأهدافك.

اتصل بفريقنا اليوم لاستكشاف كيف يمكن لحلول KINTEK أن تعزز قدرات مختبرك في علوم المواد وبحوث الأغشية الرقيقة.

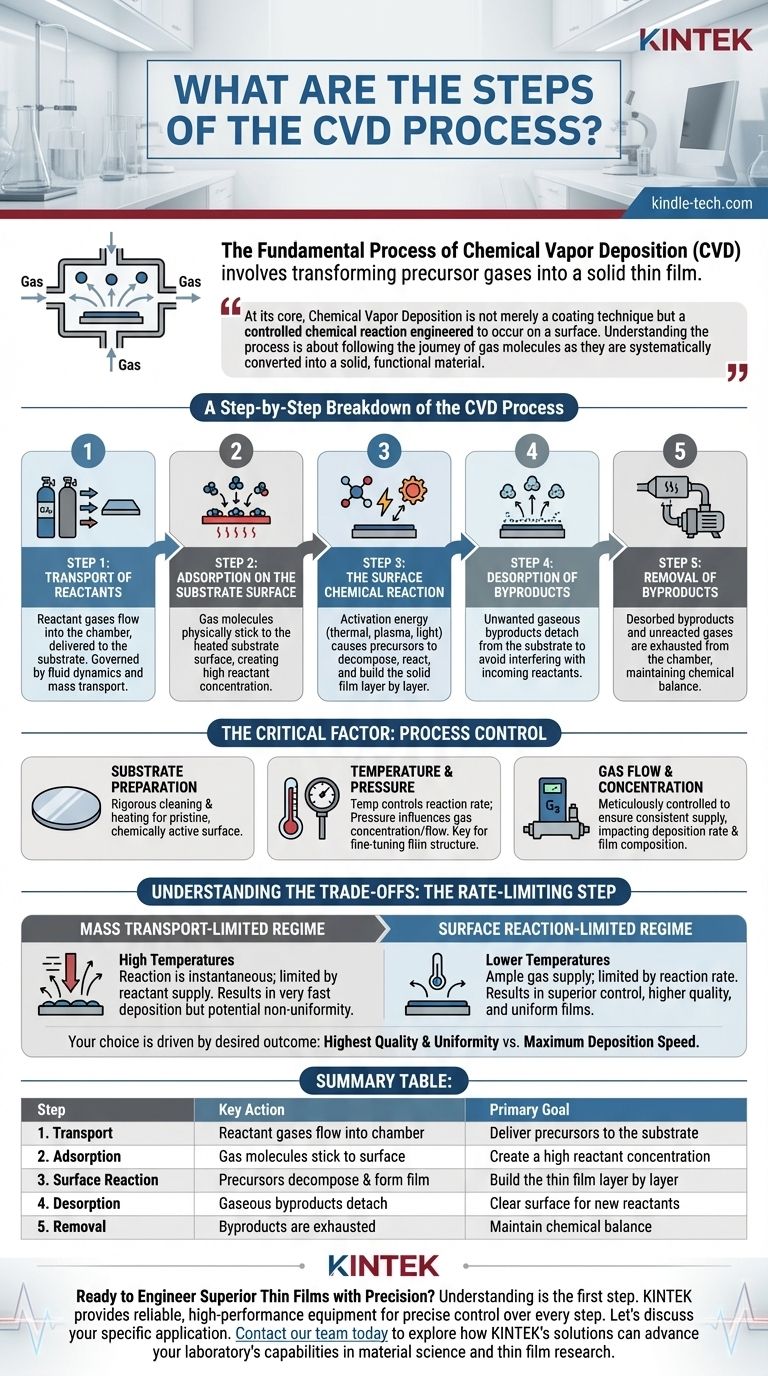

دليل مرئي
