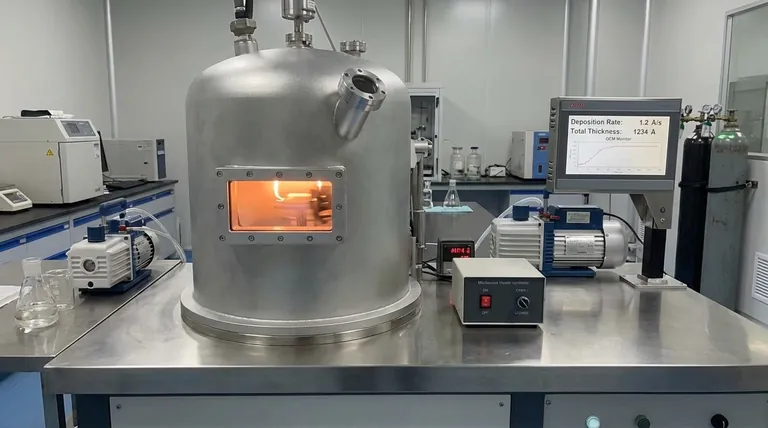

كيف يتم التحكم في سماكة الفيلم في أنظمة التبخير؟ إتقان معدل الترسيب، والوقت، والهندسة

باختصار، يتم التحكم في سماكة الفيلم في نظام التبخير من خلال ثلاثة عوامل أساسية. وهي معدل الترسيب (الذي يحدده نظام درجة حرارة المادة المصدر)، والمدة الإجمالية لعملية الترسيب، والهندسة المادية للنظام، وتحديداً المسافة من المصدر إلى الركيزة.

التحكم الدقيق في السماكة لا يتعلق بالتلاعب بإعداد واحد. بل يتعلق بتحقيق معدل ترسيب مستقر ومعروف ثم تعريض الركيزة لمدة محسوبة بدقة.

المبدأ الأساسي: معدل التبخير

أساس التحكم في السماكة هو إنشاء معدل ثابت ويمكن التنبؤ به تتراكم به مادتك على الركيزة. لا يتم تحديد هذا المعدل بشكل مباشر؛ بل هو نتيجة لمعلمات فيزيائية أخرى.

دور درجة الحرارة

درجة حرارة المادة المصدر (المادة المتبخرة) هي المحرك الأساسي للعملية.

تسخين المصدر يزيد من ضغط البخار الخاص به. هذا هو الضغط الذي تكون فيه المادة في حالة توازن بين مراحلها الصلبة/السائلة والغازية.

تؤدي درجة الحرارة الأعلى إلى ضغط بخار أعلى بكثير، مما يتسبب في مغادرة عدد أكبر بكثير من الذرات أو الجزيئات للمصدر والسفر عبر غرفة التفريغ. وهذا يزيد بشكل مباشر من معدل الترسيب.

مراقبة المعدل وتحقيق استقراره

لتحقيق سماكة معينة، يجب عليك أولاً تحقيق معدل مستقر. ستؤدي التقلبات الطفيفة في درجة حرارة المصدر إلى انحراف المعدل، مما يعرض السماكة النهائية للخطر.

تستخدم الأنظمة المتقدمة ميزان حرارة بلوري كوارتز (QCM) لمراقبة معدل الترسيب في الوقت الفعلي، مما يسمح بالتحكم التغذوي للحفاظ على معدل ثابت.

العامل الحاسم: وقت الترسيب

بمجرد إنشاء معدل ترسيب مستقر، يصبح الوقت المتغير الأكثر مباشرة وبساطة للتحكم فيه.

علاقة مباشرة

العلاقة واضحة: السماكة النهائية = معدل الترسيب × الوقت.

على سبيل المثال، إذا قمت بإنشاء معدل ثابت قدره 1 أنجستروم في الثانية (Å/s)، فإن ترسيبًا لمدة 100 ثانية سينتج فيلمًا بسماكة 100 أنجستروم.

وظيفة المصراع (Shutter)

تستخدم جميع أنظمة التبخير تقريباً مصراعًا ميكانيكيًا موضوعًا بين المصدر والركيزة.

يبقى المصراع مغلقًا أثناء قيامك بتسخين المصدر وتحقيق استقرار في معدل الترسيب. عندما تكون جاهزًا، يفتح المصراع للمدة الدقيقة المطلوبة، ثم يغلق لإيقاف نمو الفيلم بشكل مفاجئ.

تأثير هندسة النظام

للتصميم المادي لغرفة الترسيب تأثير عميق وغالباً ما يتم تجاهله على الفيلم النهائي.

مسافة المصدر إلى الركيزة

المسافة بين مصدر التبخير والركيزة أمر بالغ الأهمية. يقل تدفق المادة المتبخرة مع المسافة، ويتبع عمومًا قانون التربيع العكسي.

زيادة هذه المسافة تقلل من معدل الترسيب، مما يعني أن هناك حاجة إلى وقت ترسيب أطول للحصول على نفس السماكة. ومع ذلك، فإن المسافة الأكبر غالباً ما تحسن توحيد الفيلم عبر الركيزة.

زاوية السقوط

تؤثر الزاوية التي يصل بها بخار المادة إلى الركيزة أيضاً على السماكة. المناطق الموجودة مباشرة فوق المصدر ستتلقى المزيد من المادة وتنمو فيلمًا أكثر سمكًا من المناطق الموجودة على الحافة.

لهذا السبب تشتمل العديد من الأنظمة على دوران الركيزة لمتوسط هذه التأثيرات الهندسية وتحقيق توحيد أفضل.

فهم المفاضلات

يتضمن التحكم في سماكة الفيلم موازنة العوامل المتنافسة لتحقيق النتيجة المرجوة.

المعدل مقابل جودة الفيلم

معدل الترسيب العالي أسرع ومثالي للتطبيقات ذات الإنتاجية العالية. ومع ذلك، يمكن أن يؤدي أحيانًا إلى أفلام ذات إجهاد أعلى، أو المزيد من العيوب الهيكلية، أو كثافة أقل.

معدل الترسيب البطيء ينتج عموماً أفلامًا ذات جودة أعلى وأكثر كثافة ولكنه يزيد من وقت المعالجة وخطر دمج الملوثات من غرفة التفريغ.

السلوك الخاص بالمادة

كل مادة لها منحنى ضغط بخار فريد. المواد مثل الألومنيوم تتبخر في درجات حرارة منخفضة نسبياً، مما يجعل التحكم في المعدل أسهل.

المعادن المقاومة للحرارة مثل التنغستن أو التنتالوم تتطلب درجات حرارة عالية للغاية، مما يجعل التحكم المستقر في المعدل أكثر صعوبة بكثير.

كيفية تطبيق هذا على عمليتك

سيحدد هدفك المحدد المتغيرات التي يجب أن تعطيها الأولوية للتحسين.

• إذا كان تركيزك الأساسي هو الدقة والجودة العالية: استخدم QCM للمراقبة اللحظية للمعدل، واختر معدل ترسيب أبطأ وأكثر استقرارًا، وتأكد من أن التحكم في درجة الحرارة لديك ثابت تمامًا.
• إذا كان تركيزك الأساسي هو الإنتاجية العالية: اعمل على إيجاد أسرع معدل ترسيب ممكن لا يزال يوفر جودة فيلم مقبولة لتطبيقك.
• إذا كان تركيزك الأساسي هو توحيد الفيلم: قم بزيادة المسافة بين المصدر والركيزة وقم بتنفيذ دوران للركيزة أثناء الترسيب.

إتقان التحكم في سماكة الفيلم هو مسألة موازنة منهجية لهذه المتغيرات المترابطة لتلبية متطلبات المادة والتطبيق الخاص بك.

جدول ملخص:

العامل	الدور في التحكم في السماكة	الاعتبار الرئيسي
معدل الترسيب	يحدد سرعة نمو الفيلم	يتم التحكم فيه بواسطة درجة حرارة المصدر؛ تتم مراقبته باستخدام QCM
وقت الترسيب	يحدد السماكة النهائية بشكل مباشر	تتم إدارته بدقة باستخدام مصراع ميكانيكي
هندسة النظام	يؤثر على التوحيد والمعدل الفعال	تحسين المسافة بين المصدر والركيزة واستخدام دوران الركيزة
