كيف يختلف الرش المغنطروني عن الطرق الأخرى؟ افتح أغشية رقيقة عالية السرعة وعالية الجودة

الفرق الأساسي هو استخدام مجال مغناطيسي. يضع الرش المغنطروني بشكل استراتيجي مغناطيسات قوية خلف مادة الهدف، مما يحبس الإلكترونات في سحابة بلازما كثيفة مباشرة أمام الهدف. تقصف هذه البلازما المركزة الهدف بكثافة أكبر بكثير مما يحدث في طرق الرش الأخرى، مما يؤدي إلى معدلات ترسيب أعلى بكثير - غالبًا ما تكون أسرع بمرتبة من حيث الحجم.

بينما تقوم جميع طرق الرش بطرد الذرات من الهدف لإنشاء طبقة رقيقة، فإن استخدام الرش المغنطروني للمجال المغناطيسي هو الابتكار الرئيسي. هذا التغيير الوحيد يزيد بشكل كبير من سرعة وكفاءة عملية الترسيب، مما يجعله التقنية السائدة لمعظم التطبيقات الصناعية.

الآلية الأساسية: كيف تُحدث المغناطيسات ثورة في الرش

لفهم الفرق، يجب أن ننظر أولاً إلى التحدي الأساسي للرش البسيط. تعتمد العملية على البلازما - وهو غاز متأين - لإنشاء أيونات تقصف مادة المصدر، أو "الهدف".

المشكلة في الرش الأساسي

في نظام الرش الثنائي القطب البسيط، تكون البلازما منتشرة وغير فعالة. يمكن للإلكترونات، وهي ضرورية لإنشاء الأيونات التي تقوم بالرش، أن تهرب وتصطدم بالركيزة، مما قد يسبب تلفًا وتسخينًا. يؤدي هذا إلى معدل ترسيب بطيء.

حل المغنطرون: محاصرة الإلكترونات

يقدم الرش المغنطروني مجالًا مغناطيسيًا قويًا مباشرة خلف الهدف. يكون هذا المجال عموديًا على المجال الكهربائي، مما يجبر الإلكترونات الثانوية عالية الطاقة على اتخاذ مسار حلزوني، مما يحبسها بفعالية بالقرب من سطح الهدف.

يمنع هذا الحصر الإلكترونات من الهروب إلى الركيزة ويزيد بشكل كبير من مسارها داخل البلازما.

النتيجة: بلازما عالية الكثافة

نظرًا لأن الإلكترونات محاصرة وتتحرك لمسافة أبعد بكثير، فإنها تسبب أحداث تأين أكثر بكثير مع ذرات الغاز المتعادل (مثل الأرغون). يؤدي هذا إلى إنشاء بلازما أكثر كثافة وشدة تتركز مباشرة أمام الهدف.

تولد هذه البلازما عالية الكثافة تدفقًا هائلاً من الأيونات التي تقصف الهدف باستمرار، وتطرد المادة بمعدل عالٍ جدًا.

المزايا الرئيسية لنهج المغنطرون

يوفر استخدام المجال المغناطيسي العديد من المزايا الواضحة والقوية مقارنة بطرق الرش الأساسية الأخرى.

سرعة ترسيب لا مثيل لها

الفائدة الأساسية هي زيادة هائلة في معدل الطلاء. كما تظهر المراجع، يمكن للرش المغنطروني تحقيق معدلات تتراوح بين 200-2000 نانومتر/دقيقة، مقارنة بـ 20-250 نانومتر/دقيقة النموذجية للرش الترددي القياسي (RF). هذا يجعله مثاليًا للإنتاج على نطاق صناعي حيث تكون الإنتاجية حاسمة.

جودة فيلم فائقة والتصاق

تتمتع الذرات المرشوشة بطاقة حركية أعلى بطبيعتها من المواد المتبخرة، مما يساعد على إنشاء أغشية كثيفة ذات التصاق ممتاز. يعزز الرش المغنطروني هذا من خلال الحفاظ على عملية مستقرة وعالية النقاء تنتج طلاءات موحدة.

تنوع المواد

نظرًا لأن الرش هو عملية فيزيائية ولا يتطلب صهر مادة المصدر، فإنه يعمل مع أي مادة تقريبًا. يشمل ذلك المعادن والسبائك والسيراميك والمواد ذات نقاط الانصهار العالية للغاية التي يستحيل ترسيبها عن طريق التبخير الحراري.

حماية الركيزة

من خلال حصر الإلكترونات بالقرب من الهدف، يمنع الرش المغنطروني اصطدامها بالركيزة. هذا يقلل من التسخين غير المرغوب فيه والتلف المحتمل للإشعاع، وهو أمر مهم بشكل خاص للركائز الحساسة مثل البلاستيك أو المكونات الإلكترونية.

فهم المفاضلات: الرش المغنطروني مقابل الطرق الأخرى

على الرغم من أن الرش المغنطروني هو تقنية متفوقة للعديد من التطبيقات، إلا أنه ليس الخيار الوحيد. يعتمد الاختيار على أهدافك المحددة للدقة والمادة والتكلفة.

مقارنة بالرش الثنائي القطب الأساسي

الرش الثنائي القطب هو الشكل الأبسط، بدون احتواء مغناطيسي. إنه بطيء وغير فعال ويخلق تسخينًا كبيرًا للركيزة. يعد الرش المغنطروني تحسينًا مباشرًا وضخمًا تقريبًا لكل مقياس، خاصة السرعة وجودة الفيلم.

مقارنة بالرش الترددي (RF Sputtering)

الرش الترددي (RF) ليس طريقة منفصلة بقدر ما هو اختيار مصدر طاقة. وهو مطلوب لرش المواد العازلة (الديالكتريك). يمكنك الحصول على رش ثنائي القطب ترددي أو رش مغنطروني ترددي. يمنحك الجمع بين مصدر طاقة ترددي ومصدر مغنطروني سرعة المغنطرون مع القدرة على ترسيب العوازل.

مقارنة بالرش بحزمة الأيونات (IBS)

يوفر الرش بحزمة الأيونات (IBS) أعلى درجة من التحكم. في IBS، يكون مصدر الأيونات منفصلاً عن الهدف، مما يسمح بالتحكم المستقل في طاقة الأيونات وزاويتها وتدفقها. يوفر هذا دقة لا مثيل لها لإنشاء أغشية كثيفة للغاية وناعمة ومتحكم بها في الإجهاد للتطبيقات المتطورة مثل البصريات الدقيقة.

المقايضة هي السرعة والتكلفة. يعد IBS أبطأ وأكثر تعقيدًا بشكل كبير من الرش المغنطروني، مما يجعله أقل ملاءمة للإنتاج بكميات كبيرة.

اتخاذ الخيار الصحيح لتطبيقك

يتطلب اختيار طريقة الرش الصحيحة مواءمة نقاط قوة التقنية مع الهدف الأساسي لمشروعك.

• إذا كان تركيزك الأساسي هو السرعة والإنتاجية الصناعية: يعد الرش المغنطروني الخيار الذي لا جدال فيه بسبب معدلات الترسيب العالية والفعالية من حيث التكلفة.
• إذا كان تركيزك الأساسي هو الكثافة القصوى للفيلم والتحكم الدقيق: يوفر الرش بحزمة الأيونات (IBS) الضبط الدقيق اللازم للطلاءات البصرية الحساسة وأغشية أشباه الموصلات المتقدمة.
• إذا كان تركيزك الأساسي هو ترسيب المواد العازلة بسرعة: يجمع الرش المغنطروني الترددي بين قدرة التردد اللاسلكي وسرعة المغنطرون، مما يوفر أفضل ما في العالمين.
• إذا كان تركيزك الأساسي هو التجارب منخفضة التكلفة على المواد الموصلة: يمكن أن يكون إعداد الرش الثنائي القطب البسيط تيار مستمر (DC) نقطة انطلاق قابلة للتطبيق، وإن كانت بطيئة.

في النهاية، يتيح لك فهم دور المجال المغناطيسي اختيار الأداة المناسبة للمهمة.

جدول الملخص:

الميزة	الرش المغنطروني	طرق أخرى (مثل الرش الثنائي القطب)
معدل الترسيب	200-2000 نانومتر/دقيقة	20-250 نانومتر/دقيقة
كثافة البلازما	عالية (حبس الإلكترونات)	منخفضة (منتشرة)
تسخين الركيزة	ضئيل	كبير
حالة الاستخدام المثالية	الطلاءات الصناعية عالية الإنتاجية	التجارب منخفضة التكلفة

هل أنت مستعد لتعزيز إمكانيات الأفلام الرقيقة في مختبرك؟ تتخصص KINTEK في معدات المختبرات المتقدمة، بما في ذلك أنظمة الرش المغنطروني المصممة لتحقيق معدلات ترسيب عالية وجودة فيلم فائقة. سواء كنت تعمل في تصنيع أشباه الموصلات أو البصريات أو أبحاث المواد، فإن حلولنا توفر الدقة والكفاءة. اتصل بنا اليوم للعثور على نظام الرش المثالي لاحتياجات مختبرك!

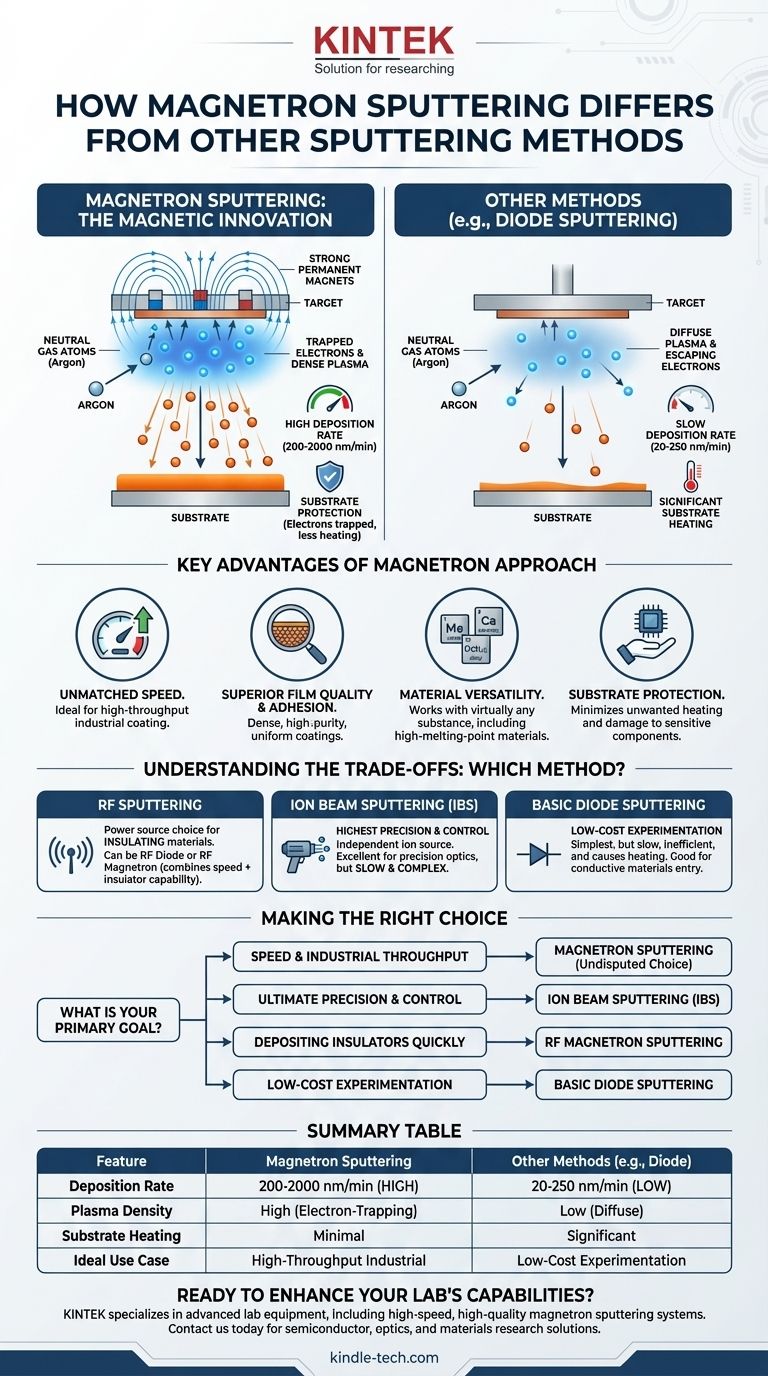

دليل مرئي
