ما مقدار الضغط الذي يمكن أن يتحمله أنبوب الكوارتز؟ تجنب الفشل الكارثي باستخدام الأنبوب الصحيح

الضغط الذي يمكن أن يتحمله أنبوب الكوارتز ليس قيمة واحدة. إنه يعتمد بشكل حاسم على الشكل الهندسي للأنبوب، ودرجة حرارة التشغيل، وحالة السطح، مما يعني أن الأنبوب الآمن في تطبيق واحد يمكن أن يفشل بشكل كارثي في تطبيق آخر.

الخلاصة الأساسية هي أنه لا يمكنك الاعتماد على تصنيف ضغط عام للكوارتز. يتم تحديد الحد الفعلي من خلال سمك الجدار المحدد للأنبوب، وقطره، والأهم من ذلك، درجة حرارته. استشر دائمًا مواصفات الشركة المصنعة لأنبوبك الدقيق وطبق عامل أمان كبير.

لماذا لا يوجد "تصنيف ضغط" واحد

محاولة العثور على تصنيف ضغط واحد لـ "أنبوب كوارتز" يشبه السؤال عن حد الحمل لـ "عارضة فولاذية". بدون معرفة الأبعاد والظروف، يكون السؤال غير قابل للإجابة. تحدد عدة عوامل متفاعلة القوة النهائية.

الدور الحاسم للشكل الهندسي

أبعاد الأنبوب هي المحدد الأساسي لقوته عند أي درجة حرارة معينة.

العاملان الرئيسيان هما سمك الجدار والقطر الخارجي. الأنبوب ذو الجدار السميك والقطر الأصغر سيكون أقوى بكثير وقادرًا على تحمل ضغط داخلي أعلى بكثير من الأنبوب ذي القطر الكبير والجدار الرقيق.

التأثير الهائل لدرجة الحرارة

يُقدر الكوارتز بثباته في درجات الحرارة العالية، لكن قوته الميكانيكية تتدهور بشكل كبير كلما زادت سخونته.

بينما يمكن استخدام أنبوب الكوارتز بشكل مستمر عند 1100 درجة مئوية ولفترات قصيرة تصل إلى 1200 درجة مئوية، فإن قوته عند هذه الدرجات الحرارة هي جزء بسيط مما هي عليه في درجة حرارة الغرفة. كلما اقتربت من حدوده الحرارية، انخفضت قدرته على احتواء الضغط بشكل كبير.

خطر عيوب السطح

الكوارتز مادة هشة. على عكس المعدن الذي قد ينحني أو يتشوه تحت الضغط، فإن الكوارتز سوف ينكسر.

ينشأ هذا الكسر دائمًا تقريبًا من نقطة تركيز الإجهاد، مثل خدش مجهري أو شق أو شوائب داخلية. الإشارة إلى التعامل مع الكوارتز "بلطف" لا تتعلق فقط بمنع الكسر الفوري؛ بل تتعلق بتجنب تلف السطح الذي يخلق نقطة ضعف للفشل المستقبلي تحت الضغط أو الإجهاد الحراري.

الضغط الداخلي مقابل الضغط الخارجي

نوع الضغط مهم أيضًا. يخلق الضغط الداخلي إجهادًا شدًا (يسحب المادة بعيدًا)، مما قد يؤدي إلى فشل الانفجار.

يخلق الضغط الخارجي (بيئة الفراغ) إجهادًا ضاغطًا. هنا، يحدث الفشل غالبًا من خلال الانبعاج أو الانهيار، والذي يعتمد بشكل كبير على سمك جدار الأنبوب واستدارته.

فهم المقايضات والمخاطر

يتطلب استخدام أنابيب الكوارتز في الأنظمة المضغوطة فهمًا عميقًا لقيود المواد لضمان السلامة.

معضلة درجة الحرارة العالية والضغط العالي

يعمل المجهدان الأساسيان — درجة الحرارة والضغط — ضد بعضهما البعض. الظروف التي يكون فيها الكوارتز أكثر فائدة (درجة حرارة عالية) هي بالضبط الظروف التي يكون فيها أضعف ميكانيكيًا.

وهذا يجعل الجمع بين الضغط العالي ودرجة الحرارة العالية أمرًا خطيرًا للغاية بدون ضوابط هندسية دقيقة وأنبوب مصمم خصيصًا لهذا الغرض.

خطر الفشل الكارثي

نظرًا لأن الكوارتز هش، فإنه لا يقدم أي تحذير قبل الفشل. لن ينثني أو يتمدد. الفشل تحت الضغط فوري وعنيف وينتج عنه تحطم الأنبوب.

وهذا يمثل خطرًا كبيرًا على السلامة من كل من الإطلاق المفاجئ للضغط والشظايا الناتجة. دروع السلامة المناسبة وأنظمة تخفيف الضغط إلزامية.

بيانات الشركة المصنعة غير قابلة للتفاوض

لا تفترض أبدًا أن أنبوب الكوارتز آمن لتطبيق الضغط الخاص بك بناءً على أبعاده فقط.

توفر الشركات المصنعة ذات السمعة الطيبة مخططات الضغط ودرجة الحرارة لمنتجاتها المحددة. هذه المخططات هي المصدر الوحيد الموثوق للمعلومات، حيث إنها تستند إلى نقاء المواد الدقيق وتفاوتات التصنيع للأنبوب.

اتخاذ الخيار الصحيح لتطبيقك

للتشغيل بأمان، يجب عليك تحويل تفكيرك من البحث عن رقم عام إلى تحليل ظروف التشغيل المحددة الخاصة بك.

• إذا كان تركيزك الأساسي على الضغط العالي (>5 بار / 75 رطل لكل بوصة مربعة) عند درجة حرارة الغرفة أو بالقرب منها: من المحتمل أن يكون الكوارتز هو المادة الخاطئة. فكر في وعاء معدني أو زجاج بوروسيليكاتي سميك الجدران بدلاً من ذلك.
• إذا كان تركيزك الأساسي على درجة الحرارة العالية (800-1100 درجة مئوية) تحت التفريغ أو عند الضغط الجوي: الكوارتز خيار ممتاز. تأكد من أن سمك الجدار كافٍ لمنع الانهيار تحت التفريغ إذا كان ذلك ينطبق.
• إذا كان تركيزك الأساسي على الجمع بين الضغط المعتدل ودرجة الحرارة العالية: هذا هو السيناريو الأكثر خطورة. يجب عليك استخدام أنبوب مصنف صراحة من قبل الشركة المصنعة لظروفك المستهدفة والعمل بأقل بكثير من الحد الأقصى.

في النهاية، تعتمد سلامتك على التعامل مع كل أنبوب كوارتز كمكون هندسي فريد له حدود محددة وغير قابلة للتحويل.

جدول الملخص:

العامل	التأثير على تصنيف الضغط
درجة الحرارة	تنخفض القوة بشكل كبير مع زيادة درجة الحرارة.
سمك الجدار	الجدران السميكة يمكنها تحمل ضغط داخلي أعلى.
قطر الأنبوب	الأقطار الأصغر تكون عمومًا أقوى تحت الضغط.
حالة السطح	الخدوش أو الشقوق تخلق نقاط ضعف وتقلل من الحد الآمن.
نوع الضغط	الضغط الداخلي يسبب فشل الانفجار؛ الضغط الخارجي يسبب الانهيار.

ضمان سلامة وأداء مختبرك. حد الضغط لأنبوب الكوارتز الخاص بك فريد لدرجة حرارة تطبيقك وشكله الهندسي. لا تخاطر بالفشل الكارثي. يتخصص الخبراء في KINTEK في معدات ومستهلكات المختبرات. يمكننا مساعدتك في اختيار أنبوب الكوارتز المناسب لاحتياجاتك الخاصة من درجات الحرارة العالية والضغط. اتصل بفريقنا اليوم للحصول على استشارة والحصول على المواصفات الدقيقة المدعومة من الشركة المصنعة التي تحتاجها للتشغيل الآمن.

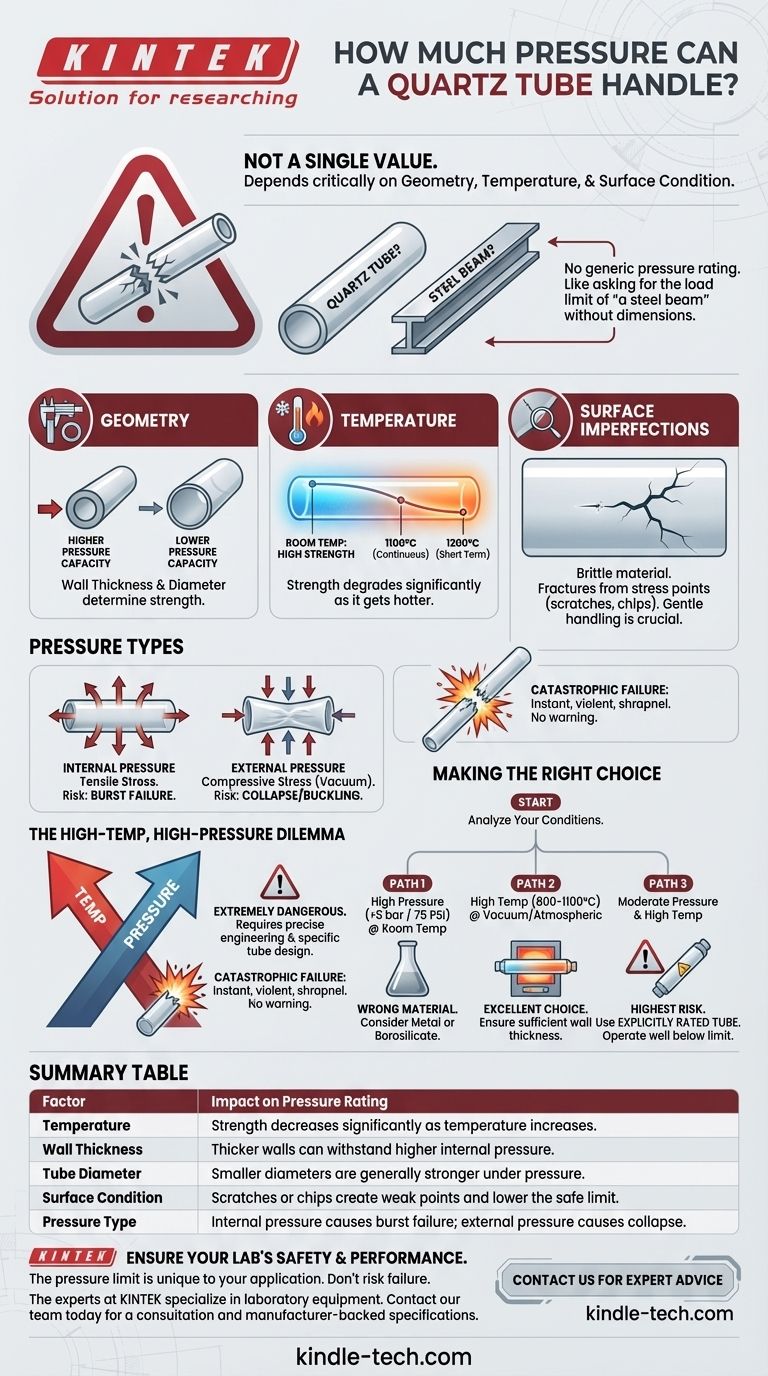

دليل مرئي
