على أي مبدأ يعمل الترسيب بالرش المغنطروني؟ تحقيق أغشية رقيقة عالية الجودة بدقة

في جوهره، يعمل الترسيب بالرش المغنطروني باستخدام مجال مغناطيسي لحصر الإلكترونات بالقرب من مصدر المادة، المعروف باسم الهدف. يؤدي هذا الحصر إلى زيادة كفاءة عملية تعتمد على البلازما بشكل كبير، حيث تقصف الأيونات الهدف، مما يؤدي إلى إزاحة الذرات. ثم تسافر هذه الذرات المنبعثة وتترسب على ركيزة، مشكلة غشاءً رقيقًا موحدًا وعالي الجودة.

المبدأ المركزي ليس مجرد قصف الهدف بالأيونات؛ بل هو الاستخدام الاستراتيجي للمجال المغناطيسي لإنشاء بلازما كثيفة ومستدامة ذاتيًا عند ضغط منخفض. هذا الحصر المغناطيسي هو المفتاح لتحقيق معدلات الترسيب العالية وجودة الفيلم الفائقة التي يشتهر بها الترسيب بالرش المغنطروني.

العملية الأساسية: من البلازما إلى الفيلم

لفهم ميزة "المغنطرون"، يجب علينا أولاً فهم عملية الرش الأساسية. تحدث هذه العملية في سلسلة من الخطوات المتحكم بها داخل غرفة تفريغ.

إنشاء بيئة البلازما

أولاً، يتم تفريغ الغرفة إلى ضغط منخفض جدًا (فراغ). ثم يتم إدخال كمية صغيرة من غاز خامل، عادةً الأرغون (Ar). يتم تطبيق جهد سالب عالٍ على مادة الهدف، والتي تعمل كـ كاثود.

قصف الأيونات

يؤدي المجال الكهربائي القوي بين الهدف السالب والغرفة (أو الأنود المخصص) إلى تنشيط البيئة. تقوم هذه الطاقة بتجريد الإلكترونات من بعض ذرات الأرغون المتعادلة، مما يخلق مزيجًا من أيونات الأرغون الموجبة (Ar+) والإلكترونات الحرة. يُعرف هذا الغاز المتأين باسم البلازما.

نظرًا لأن الشحنات المتعاكسة تتجاذب، يتم تسريع أيونات Ar+ ذات الشحنة الموجبة بقوة مباشرة نحو الهدف المشحون سالبًا.

حدث الرش

عندما تصطدم هذه الأيونات عالية الطاقة بسطح الهدف، فإنها تنقل طاقتها الحركية إلى ذرات مادة الهدف. إذا كانت الطاقة المنقولة كافية، فإنها ستتغلب على قوى الترابط للمادة، مما يؤدي إلى قذف أو "رش" ذرات فردية من الهدف.

الترسيب على الركيزة

تكون هذه الذرات المرشوشة متعادلة وتسافر في خط مستقيم عبر غرفة التفريغ حتى تصطدم بسطح ما. من خلال وضع جسم استراتيجيًا، مثل رقاقة سيليكون أو عدسة بصرية، في مسارها، ستتكثف ذرات الهدف المرشوشة على سطحه، مما يؤدي تدريجيًا إلى بناء غشاء رقيق من مادة الهدف.

ميزة "المغنطرون": إطلاق العنان للكفاءة

الرش البسيط يعمل، ولكنه غير فعال. هذا هو المكان الذي يصبح فيه المجال المغناطيسي للمغنطرون ابتكارًا حاسمًا.

دور المجال المغناطيسي

يتم وضع مجموعة من المغناطيسات القوية خلف الهدف. يولد هذا مجالًا مغناطيسيًا بخطوط قوة تكون عمودية على المجال الكهربائي بالقرب من سطح الهدف.

حصر الإلكترونات لتحقيق أقصى تأثير

يؤثر هذا المجال المغناطيسي بشكل كبير على الإلكترونات الخفيفة ذات الشحنة السالبة، وخاصة الإلكترونات الثانوية التي يتم قذفها أيضًا من الهدف أثناء قصف الأيونات. بدلاً من الهروب إلى جدران الغرفة، يتم إجبارها على مسار حلزوني، مما يؤدي بفعالية إلى حصرها في سحابة كثيفة مباشرة أمام الهدف.

النتيجة: بلازما كثيفة ومستقرة

تسافر هذه الإلكترونات المحاصرة مسارًا أطول بكثير ولديها احتمالية أكبر بكثير للاصطدام بذرات الأرغون المتعادلة وتأيينها. يؤدي هذا إلى تأثير متتالٍ، مما يولد أيونات Ar+ أكثر بكثير مما كان ممكنًا لولا ذلك.

المزيد من أيونات Ar+ يؤدي إلى قصف أكثر كثافة للهدف، مما ينتج عنه معدل رش أعلى بشكل كبير. تعني هذه الكفاءة أيضًا أنه يمكن الحفاظ على العملية عند ضغوط غاز أقل بكثير، مما يقلل من فرصة دمج ذرات الغاز في الفيلم، وبالتالي تحسين نقاوته وكثافته.

فهم المفاضلات

على الرغم من قوته، فإن الترسيب بالرش المغنطروني ليس خاليًا من القيود. يتطلب التقييم الموضوعي الاعتراف بواقعه التشغيلي.

ليست عملية "باردة"

يؤدي القصف الأيوني المستمر والمكثف إلى توليد حرارة كبيرة في الهدف. يمكن أن تشع هذه الحرارة وتسخين الركيزة، مما قد يمثل مصدر قلق للمواد الحساسة للحرارة مثل البلاستيك أو العينات البيولوجية.

الترسيب بخط الرؤية

تنتقل الذرات المرشوشة في خطوط مستقيمة. هذا يعني أن الأجسام المعقدة ثلاثية الأبعاد يمكن أن تكون صعبة الطلاء بشكل موحد بدون أنظمة دوران ومعالجة معقدة للركيزة لضمان تعرض جميع الأسطح لتدفق الذرات.

قيود المواد (تيار مستمر مقابل تردد لاسلكي)

تعمل الطريقة القياسية، الترسيب بالرش المغنطروني بالتيار المستمر (DC)، بشكل جيد للغاية للأهداف الموصلة كهربائيًا مثل المعادن. ومع ذلك، إذا كان الهدف عازلاً (مثل السيراميك)، فإن قصف الأيونات الموجبة سيؤدي إلى تراكم شحنة موجبة على سطحه، مما يؤدي في النهاية إلى صد المزيد من الأيونات وإيقاف العملية. بالنسبة لهذه المواد، يلزم الترسيب بالرش بالتردد اللاسلكي (RF)، الذي يستخدم مجالًا كهربائيًا متناوبًا لمنع تراكم الشحنة هذا.

كيفية تطبيق هذا على مشروعك

يساعدك فهم هذا المبدأ في تحديد ما إذا كان الترسيب بالرش المغنطروني يتوافق مع أهداف مشروعك.

• إذا كان تركيزك الأساسي هو معدلات الترسيب العالية والكفاءة: يعتبر الترسيب بالرش المغنطروني مثاليًا لأن حبسه المغناطيسي ينشئ بلازما كثيفة تزيد بشكل كبير من معدل الرش مقارنة بالطرق الأخرى.
• إذا كان تركيزك الأساسي هو أغشية عالية النقاوة وكثيفة: القدرة على العمل عند ضغوط أقل، بفضل البلازما الفعالة، تقلل من دمج الغاز وتؤدي إلى طلاءات عالية الجودة ذات خصائص هيكلية وبصرية فائقة.
• إذا كان تركيزك الأساسي هو طلاء المواد الموصلة: يعتبر الترسيب بالرش المغنطروني بالتيار المستمر طريقة فعالة من حيث التكلفة وموثوقة ومتحكمًا فيها بدرجة عالية لترسيب المعادن والطبقات الموصلة الأخرى.
• إذا كان تركيزك الأساسي هو طلاء المواد العازلة أو السيراميك: يجب عليك تحديد الترسيب بالرش المغنطروني بالتردد اللاسلكي (RF)، المصمم خصيصًا للتعامل مع الأهداف غير الموصلة دون تراكم شحنة توقف العملية.

من خلال إتقان هذه المبادئ، يمكنك الاستفادة بفعالية من الترسيب بالرش المغنطروني لتحقيق طلاءات أغشية رقيقة دقيقة وعالية الجودة لتطبيقك.

جدول ملخص:

المبدأ	الميزة الرئيسية	اعتبار التطبيق
حصر المجال المغناطيسي	معدل ترسيب عالٍ وكفاءة	مثالي للطلاء عالي الإنتاجية
توليد البلازما الكثيفة	نقاء وكثافة فائقة للفيلم	ممتاز للطبقات البصرية والإلكترونية
الرش بالتيار المستمر مقابل التردد اللاسلكي	تنوع المواد الموصلة/العازلة	اختر بناءً على موصلية مادة الهدف

هل أنت مستعد للاستفادة من الترسيب بالرش المغنطروني لاحتياجات الأفلام الرقيقة لمختبرك؟ تتخصص KINTEK في معدات المختبرات عالية الأداء، بما في ذلك أنظمة الرش، لمساعدتك في تحقيق طلاءات دقيقة وعالية الجودة للبحث والإنتاج. تضمن خبرتنا حصولك على الحل المناسب للمعادن الموصلة والسيراميك والمواد الأخرى. اتصل بخبرائنا اليوم لمناقشة كيف يمكننا تعزيز عملية الترسيب الخاصة بك!

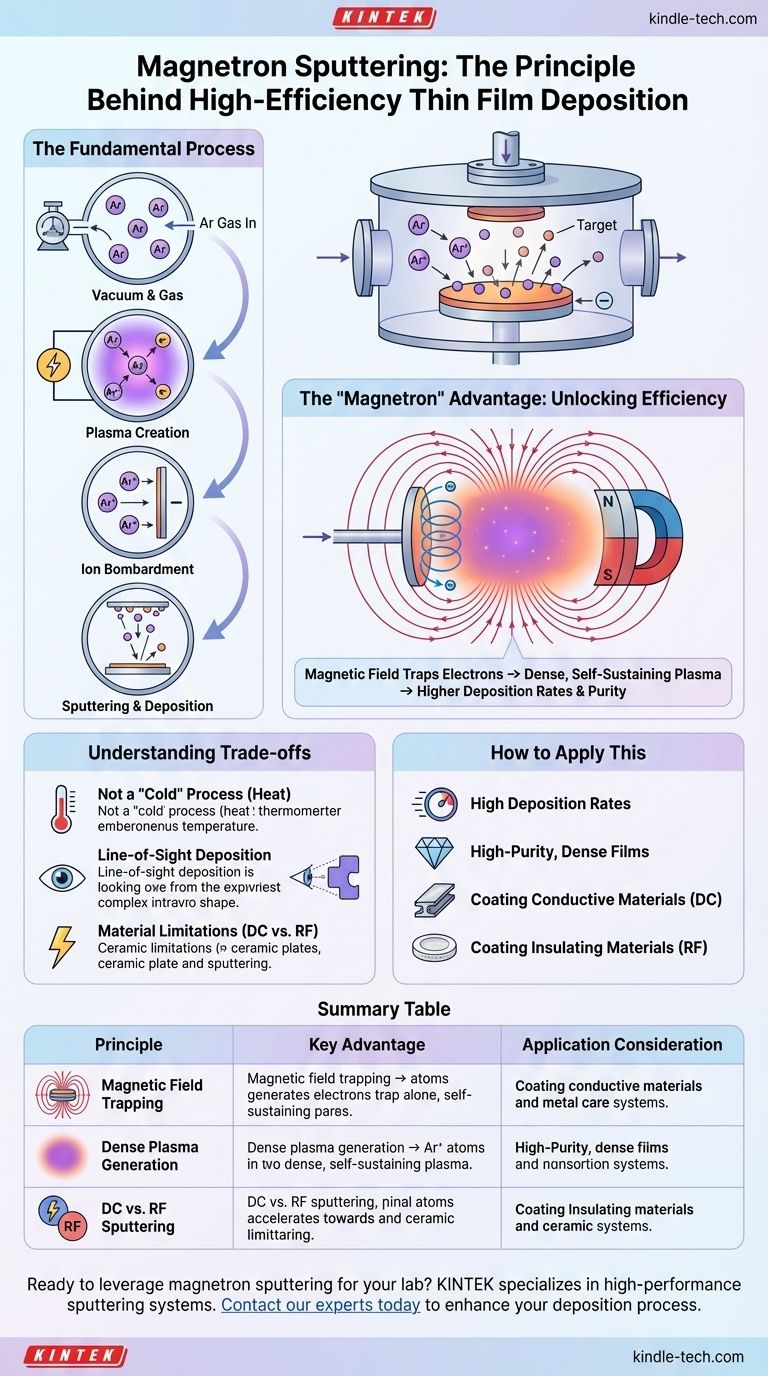

دليل مرئي
