في جوهره، يتم بناء مجفف التجميد المخبري حول أربعة أنظمة أساسية. هذه الأنظمة هي نظام تبريد لتجميد العينة وحبس الرطوبة، ونظام تفريغ لخفض الضغط من أجل التسامي، ونظام تحكم لإدارة العملية، وغرفة لاحتواء المادة. يحتوي كل نظام على مكونات محددة مصممة للعمل بتناغم لإزالة الماء بلطف من الحالة المجمدة مباشرة إلى غاز.
مجفف التجميد، أو المجفف بالتجميد، ليس مجرد مجمد متصل بمضخة تفريغ. إنه بيئة مصممة بدقة حيث يلعب كل مكون دورًا حاسمًا في التحكم في درجة الحرارة والضغط، مما يسمح بالحفاظ اللطيف على المواد الحساسة من خلال التسامي.
الأنظمة الأساسية للتجفيف بالتجميد
فهم مجفف التجميد يعني فهم أنظمته المتكاملة. الجهاز هو أكثر من مجرد قائمة أجزاء؛ إنه تسلسل وظائف تؤديها مكونات متخصصة.
نظام التبريد: خلق البرودة
تبدأ العملية بأكملها وتنتهي بالبرودة. هذا النظام مسؤول عن تجميد العينة، وبشكل حاسم، عن حبس بخار الماء الذي يتم إزالته أثناء التجفيف.
- غرفة التجفيف: هذا هو الغلاف المصنوع من الفولاذ المقاوم للصدأ حيث توضع عيناتك. يمكن تهيئتها بأرفف ساخنة لتجفيف المواد في القوارير أو بمنفذ متعدد المنافذ لتوصيل الأوعية.
- المكثف (أو المصيدة الباردة): هذا هو الجزء الأكثر أهمية في النظام لحماية المعدات. المكثف هو سطح مبرد، غالبًا ما يكون ملفًا، يتم الاحتفاظ به عند درجة حرارة أقل بكثير من العينة (على سبيل المثال، -50 درجة مئوية إلى -85 درجة مئوية).
- وظيفة المكثف: عندما تغادر جزيئات الماء العينة كغاز، فإنها تنتقل عبر الفراغ وتتجمد فورًا على سطح المكثف شديد البرودة. هذا "يحبس" الماء، مما يمنعه من الوصول إلى مضخة التفريغ وإتلافها.
نظام التفريغ: تمكين التسامي
إزالة الضغط هو ما يجعل التجفيف بالتجميد ممكنًا. يخلق هذا النظام بيئة الضغط المنخفض حيث يمكن للماء المتجمد أن يتحول مباشرة إلى غاز دون أن يذوب.
- مضخة التفريغ: هذا هو قلب نظام التفريغ. تقوم بإزالة الهواء والغازات الأخرى بنشاط من الغرفة والمكثف، مما يقلل الضغط إلى فراغ عميق (يقاس بالباسكال أو ملي تور).
- الغرفة والأختام: تعتمد سلامة الفراغ على الغرفة وأختامها. يجب أن تكون غرفة التجفيف قوية ومحكمة الإغلاق تمامًا باستخدام حشوات لمنع تسرب الهواء، مما قد يعطل عملية التسامي.
نظام التحكم: عقل العملية
يعتمد نجاح مجفف التجميد على الإدارة الدقيقة للعملية على مدار ساعات عديدة أو حتى أيام.
- المستشعرات (درجة الحرارة والضغط): هذه هي عيون وآذان النظام. تراقب مستشعرات درجة الحرارة أرفف العينات والمكثف، بينما تراقب مستشعرات الضغط (مثل مقياس بيراني) مستوى الفراغ. هذه البيانات ضرورية للتحكم في العملية.
- وحدة التحكم: هذه هي واجهة المستخدم والمعالج المركزي. تنفذ "وصفة" التجفيف، وتضبط التسخين وتحافظ على مستويات الفراغ بناءً على التغذية الراجعة من المستشعرات لضمان جفاف العينة دون ذوبان.
- نظام التسخين: على الرغم من أنه يبدو غير بديهي، إلا أن كمية صغيرة من الحرارة مطلوبة أثناء مرحلة التجفيف. يوفر هذا النظام، الذي غالبًا ما يكون مدمجًا في الأرفف، الطاقة المتحكم فيها اللازمة لتشجيع جزيئات الماء المتجمدة على التسامي.
فهم المقايضات الرئيسية
يتضمن اختيار أو تشغيل مجفف التجميد الموازنة بين الأداء والمرونة والتكلفة. فهم هذه المقايضات أمر بالغ الأهمية لتحقيق نتائج ناجحة.
مجففات متعددة المنافذ مقابل مجففات الرفوف
القرار الأساسي هو نوع غرفة التجفيف.

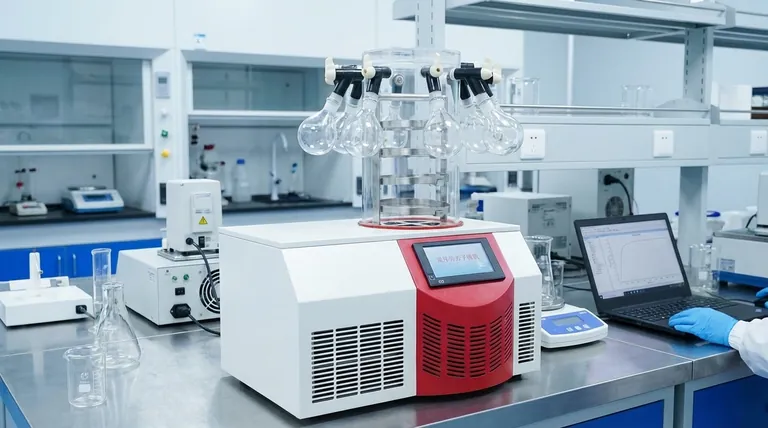

- مجففات متعددة المنافذ: تحتوي هذه على منافذ متعددة حيث يمكنك توصيل قوارير فردية. إنها مرنة للغاية لتجفيف عينات مختلفة في وقت واحد ولكنها توفر تحكمًا أقل دقة في درجة الحرارة لكل عينة.
- مجففات الرفوف: تحتوي هذه على أرفف يتم التحكم في درجة حرارتها داخل الغرفة لحمل القوارير أو الصواني. توفر تحكمًا فائقًا في العملية واتساقًا، مما يجعلها ضرورية لتطوير الأدوية وإنتاج دفعات موحدة.
أداء المكثف
تؤثر مواصفات المكثف بشكل مباشر على كفاءة التجفيف وعمر المعدات.
- درجة حرارة المكثف: توفر درجة حرارة المكثف المنخفضة (-85 درجة مئوية مقابل -50 درجة مئوية) "سحبًا" أكبر لبخار الماء وهي ضرورية للعينات ذات نقاط التجمد المنخفضة (مثل تلك التي تحتوي على مذيبات).
- سعة المكثف: يشير هذا إلى كمية الجليد التي يمكن للمكثف أن يحملها قبل أن يحتاج إلى إزالة الجليد. تسمح السعة الأكبر بتشغيل أطول أو تجفيف عينات ذات محتوى مائي أعلى دون انقطاع.
حماية مضخة التفريغ
مضخة التفريغ مكون حساس ومكلف. عدوها الأساسي هو بخار الماء. إذا كان المكثف محملًا بشكل زائد أو لم يكن باردًا بما يكفي، فسيمر بخار الماء إلى المضخة، مما يلوث زيتها ويسبب أضرارًا جسيمة. لهذا السبب، لا يمكن التنازل عن أداء المكثف.
اتخاذ الخيار الصحيح لهدفك
يحدد تطبيقك المكونات والميزات الأكثر أهمية لعملك.
- إذا كان تركيزك الأساسي هو البحث الروتيني مع عينات متنوعة: غالبًا ما يكون مجفف متعدد المنافذ مرن مع مكثف موثوق به بدرجة حرارة -50 درجة مئوية كافيًا وفعالًا من حيث التكلفة.
- إذا كان تركيزك الأساسي هو تطوير العمليات أو إنتاج دفعات cGMP: فإن مجفف الرفوف من نوع الصينية مع أدوات تحكم متقدمة في درجة الحرارة وتسجيل البيانات أمر لا غنى عنه.
- إذا كان تركيزك الأساسي هو تجفيف العينات التي تحتوي على مذيبات أو أحماض: يجب عليك اختيار وحدة ذات درجة حرارة مكثف منخفضة جدًا (-85 درجة مئوية أو أقل) وربما مضخة تفريغ متخصصة ومقاومة للتآكل.
من خلال فهم كيفية عمل هذه المكونات الأساسية كنظام متكامل، يمكنك ضمان الحفظ الناجح والاستقرار طويل الأمد لعيناتك القيمة.
جدول الملخص:
| النظام الأساسي | المكونات الرئيسية | الوظيفة الأساسية |
|---|---|---|
| نظام التبريد | غرفة التجفيف، المكثف (المصيدة الباردة) | يجمد العينة ويحبس بخار الماء المتسامي |
| نظام التفريغ | مضخة التفريغ، الغرفة والأختام | يخلق ضغطًا منخفضًا لتسامي الجليد إلى بخار |
| نظام التحكم | المستشعرات، وحدة التحكم، نظام التسخين | يدير درجة الحرارة والضغط وأتمتة العملية |
| نظام الغرفة | الأرفف، منافذ متعددة | يحمل العينات أثناء عملية التجفيف بالتجميد |
