بشكل أساسي، جهاز الترسيب بالرش (sputter coater) هو أداة تعمل تحت تفريغ عالٍ وتستخدم لترسيب طبقة رقيقة جدًا ومتجانسة من مادة معينة على سطح ما. لا يعمل هذا الجهاز من خلال تفاعل كيميائي أو انصهار، بل من خلال عملية فيزيائية حيث تقوم أيونات عالية الطاقة بقصف مادة المصدر ("الهدف")، مما يؤدي إلى إزاحة الذرات فيزيائيًا، والتي تترسب بعد ذلك على الجسم المطلوب ("الركيزة").
يمكن فهم جهاز الترسيب بالرش على أنه آلة سفع رملي على المستوى الذري. يستخدم أيونات الغاز النشطة لإزالة الذرات بدقة من مادة المصدر وترسيبها كفيلم رقيق يتم التحكم فيه بدقة عالية، مما يجعله لا غنى عنه للتطبيقات التي تتطلب طلاءات دقيقة، من الإلكترونيات الدقيقة إلى إعداد العينات للمجاهر القوية.
كيف يحقق الترسيب بالرش طلاءً دقيقًا
تتم العملية بأكملها داخل غرفة تفريغ عالية، وهو أمر بالغ الأهمية لضمان نقاء وجودة الفيلم النهائي. يتم التحكم في كل خطوة بدقة لتحقيق سمك وشكل معينين.
الخطوة 1: تهيئة بيئة التفريغ
قبل بدء أي عملية طلاء، يتم تفريغ الغرفة إلى مستوى تفريغ عالٍ. يخدم هذا غرضين: إزالة الغازات الجوية التي قد تلوث الطلاء، ويسمح للذرات المترسبة بالرش بالانتقال من الهدف إلى الركيزة دون الاصطدام بجزيئات أخرى.
الخطوة 2: توليد البلازما
يتم إدخال كمية صغيرة ومتحكم بها من غاز خامل، وهو دائمًا تقريبًا الأرجون، إلى الغرفة. ثم يتم تطبيق جهد كهربائي عالٍ بين مادة الهدف (التي تعمل ككاثود) والغرفة. يقوم هذا المجال الكهربائي بتنشيط غاز الأرجون، ويزيل الإلكترونات من ذرات الأرجون ويخلق بلازما متوهجة — وهي خليط من أيونات الأرجون موجبة الشحنة وإلكترونات حرة.
الخطوة 3: عملية القصف ("الرش")
تتسارع أيونات الأرجون موجبة الشحنة بفعل المجال الكهربائي وتصطدم بمادة الهدف سالبة الشحنة (مثل قرص من الذهب أو البلاتين أو الكربون). يمتلك هذا الاصطدام النشط قوة كافية لإزاحة، أو "رش"، ذرات فردية من سطح الهدف.
الخطوة 4: الترسيب على الركيزة
تنتقل هذه الذرات المتحررة حديثًا من الهدف في خطوط مستقيمة عبر الفراغ وتهبط على سطح العينة، أو الركيزة، الموضوعة بالقرب. ذرة تلو الأخرى، تتراكم لتشكل طبقة رقيقة جدًا ومتجانسة، تتراوح سماكتها من بضعة نانومترات إلى عدة ميكرومترات.
دور المغنطرونات
العديد من الأنظمة الحديثة هي أجهزة ترسيب بالرش المغنطروني. تستخدم هذه الأنظمة مغناطيسات قوية خلف الهدف لحبس الإلكترونات في مجال مغناطيسي بالقرب من سطح الهدف. وهذا يزيد بشكل كبير من احتمالية اصطدام الإلكترونات بذرات الأرجون، مما يخلق بلازما أكثر كثافة ويسرع عملية الرش، مما يجعلها أكثر كفاءة بكثير.
التطبيقات والمزايا الرئيسية
الترسيب بالرش ليس مجرد طريقة ترسيب واحدة من بين العديد؛ بل يتميز بمزايا محددة تجعله الخيار الأمثل للتطبيقات الصعبة.
إعداد العينات للمجهر الإلكتروني
أحد الاستخدامات الأكثر شيوعًا هو إعداد العينات غير الموصلة (مثل الحشرات أو السيراميك أو البوليمرات) للمجهر الإلكتروني الماسح (SEM). يتطلب المجهر الإلكتروني الماسح أن تكون العينة موصلة كهربائيًا. يؤدي رش طبقة رقيقة من معدن مثل الذهب أو البلاتين إلى منع تراكم الشحنات ويسمح بالحصول على صورة واضحة وعالية الدقة.
تصنيع أشباه الموصلات والبصريات
تعد هذه العملية حجر الزاوية في صناعة أشباه الموصلات. تُستخدم لترسيب الطبقات الدقيقة من المواد الموصلة أو العازلة اللازمة لبناء الرقائق الدقيقة. كما تُستخدم لتطبيق طلاءات مضادة للانعكاس أو عاكسة على العدسات البصرية والأجهزة الأخرى.
التعامل مع المواد الصعبة
يتفوق الترسيب بالرش حيث تفشل الطرق الأخرى، مثل التبخير الحراري البسيط. يمكن استخدامه لترسيب مواد ذات نقاط انصهار عالية جدًا (المعادن المقاومة للحرارة) ولإنشاء أغشية من السبائك المعقدة مع الحفاظ على تركيبتها الأصلية، حيث يتم رش الهدف طبقة تلو الأخرى.
فهم المقايضات
على الرغم من قوته، فإن الترسيب بالرش ليس حلاً عالميًا. فهم حدوده أمر أساسي لاستخدامه بفعالية.
معدلات ترسيب أقل
مقارنة بعملية مثل التبخير الحراري، يمكن أن يكون الترسيب بالرش طريقة أبطأ لتراكم الأغشية السميكة. تكمن قوته في التحكم والتوحيد، وليس السرعة.
احتمال تسخين الركيزة
يؤدي القصف المستمر للجسيمات النشطة (أيونات الأرجون، الإلكترونات، والذرات المترسبة بالرش) إلى نقل الطاقة إلى الركيزة، مما يتسبب في تسخينها. يمكن أن تكون هذه مشكلة كبيرة للركائز الحساسة للحرارة، مثل العينات البيولوجية أو بعض البوليمرات.
تعقيد النظام والتكلفة
أجهزة الترسيب بالرش هي أدوات متطورة تتطلب نظام تفريغ عالٍ، وإمدادات طاقة عالية الجهد، ووحدات تحكم دقيقة في تدفق الغاز. يترجم هذا التعقيد إلى تكلفة أولية أعلى ومتطلبات صيانة أكبر مقارنة بتقنيات الطلاء الأبسط.
كيفية تطبيق هذا على مشروعك
يعتمد اختيارك لتقنية الترسيب بالكامل على هدفك النهائي. الترسيب بالرش هو أداة للدقة والتحكم.
- إذا كان تركيزك الأساسي هو إعداد عينات غير موصلة للمجهر الإلكتروني الماسح (SEM): الترسيب بالرش هو الطريقة القياسية في الصناعة والخيار الصحيح للحصول على طلاء موصل رقيق ومتجانس.
- إذا كان تركيزك الأساسي هو تصنيع أجهزة ذات طبقات رقيقة معقدة: يوفر الترسيب بالرش التحكم الدقيق في السمك ودقة المواد المطلوبة لأشباه الموصلات، وأجهزة الاستشعار، والبصريات المتقدمة.
- إذا كان تركيزك الأساسي هو ترسيب السبائك أو المعادن ذات نقاط الانصهار العالية: غالبًا ما يكون الترسيب بالرش هو التقنية الأكثر موثوقية، وأحيانًا الوحيدة، الممكنة للترسيب الفيزيائي للبخار.
من خلال فهم الترسيب بالرش كعملية قصف فيزيائي متحكم بها، يمكنك الاستفادة بفعالية من قدراته لإنشاء أغشية رقيقة وظيفية عالية الجودة.
جدول ملخص:
| الميزة الرئيسية | الوصف |
|---|---|
| العملية | الترسيب الفيزيائي للبخار (PVD) عبر قصف البلازما |
| مواد الطلاء النموذجية | الذهب، البلاتين، الكربون، السبائك، المعادن المقاومة للحرارة |
| التطبيقات الرئيسية | إعداد عينات المجهر الإلكتروني الماسح (SEM)، تصنيع أشباه الموصلات، الطلاءات البصرية |
| الميزة الرئيسية | توحيد وتحكم استثنائي في سمك الفيلم وتركيبه |
| القيود الرئيسية | معدلات ترسيب أبطأ واحتمال تسخين الركيزة |
هل أنت مستعد لتحقيق نتائج طلاء فائقة؟
تتخصص KINTEK في أجهزة الترسيب بالرش عالية الأداء ومعدات المختبرات المصممة لتلبية المتطلبات الدقيقة للباحثين والمهندسين. سواء كنت تقوم بإعداد عينات للمجهر الإلكتروني أو تطوير أجهزة أغشية رقيقة من الجيل التالي، فإن حلولنا توفر الموثوقية والتحكم الذي تحتاجه.
اتصل بخبرائنا اليوم لمناقشة كيف يمكن لتقنية الترسيب بالرش لدينا أن تعزز قدرات مختبرك وتسرع نجاح مشروعك.

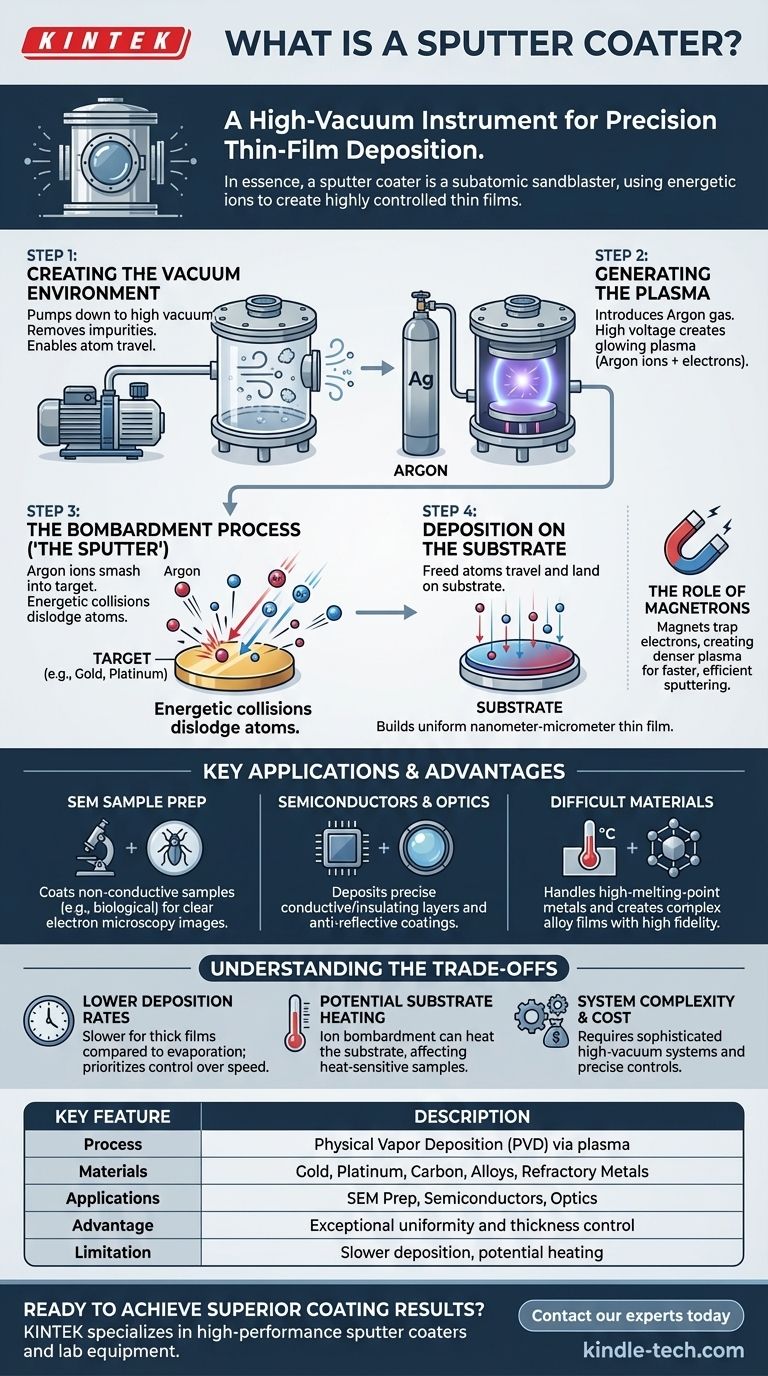

دليل مرئي
