ما هو إنتاج الجرافين بطريقة الترسيب الكيميائي للبخار (CVD)؟ العملية الصناعية لصفائح الجرافين عالية الجودة

في جوهره، الترسيب الكيميائي للبخار (CVD) هو عملية تصنيع "من الأسفل إلى الأعلى" تُستخدم لإنتاج صفائح جرافين عالية الجودة وذات مساحة كبيرة. تتضمن تسخين ركيزة معدنية، مثل رقائق النحاس، داخل فرن وإدخال غاز يحتوي على الكربون، مثل الميثان. عند درجات حرارة عالية جدًا، يتحلل هذا الغاز، وتتجمع ذرات الكربون الناتجة لتشكل طبقة ذرية واحدة من الجرافين على سطح المعدن.

المفهوم الأساسي لـ CVD هو استخدام تفاعل كيميائي غازي ساخن "لتنمية" طبقة مثالية ومستمرة من الجرافين على سطح معدني مؤقت. بينما هي الطريقة الأولى للإنتاج على النطاق الصناعي، إلا أنها عملية معقدة تتطلب خطوة نقل دقيقة لنقل الجرافين النهائي إلى وجهته النهائية.

كيف تعمل عملية CVD: تركيب خطوة بخطوة

إن إنشاء الجرافين عبر CVD هو في الأساس عملية من مرحلتين تحدث ضمن بيئة خاضعة للتحكم وذات درجة حرارة عالية.

الخطوة 1: تحلل مصدر الكربون (التحلل الحراري)

تبدأ العملية بوضع ركيزة معدنية، عادةً رقائق رقيقة من النحاس (Cu) أو النيكل (Ni)، في فرن محكم الإغلاق.

يتم تسخين هذا الفرن إلى درجات حرارة قصوى، غالبًا حوالي 1000 درجة مئوية (1832 درجة فهرنهايت). ثم يتم إدخال غاز يحتوي على الكربون، يُعرف باسم السلائف. الميثان (CH4) هو خيار شائع جدًا.

تتسبب الحرارة الشديدة في تحلل الغاز السلائف في عملية تسمى التحلل الحراري، مما يؤدي إلى كسر الروابط الكيميائية وإطلاق ذرات الكربون الفردية في الغرفة.

الخطوة 2: تشكيل الجرافين على المحفز

الركيزة المعدنية ليست مجرد سطح للنمو عليه؛ بل تعمل كمحفز. فهي تقلل الطاقة المطلوبة لذرات الكربون لترتيب نفسها في شبكة الجرافين السداسية المميزة.

تهبط ذرات الكربون الحرة هذه على السطح المعدني الساخن وتتجمع ذاتيًا، ذرة بذرة، لتشكل صفيحة مستمرة بسمك ذرة واحدة من الجرافين.

يتم التحكم بدقة في ظروف العملية مثل معدل تدفق الغاز ودرجة الحرارة والمدة لإدارة جودة وعدد طبقات الجرافين التي يتم إنتاجها.

الخطوة 3: النقل إلى الركيزة النهائية

خطوة حاسمة وغالبًا ما يتم تجاهلها هي أن صفيحة الجرافين الآن مرتبطة بالرقائق المعدنية التي نمت عليها. لاستخدامها في تطبيق مثل جهاز استشعار أو شاشة، يجب نقلها.

يتضمن ذلك طلاء الجرافين بطبقة دعم بوليمرية، وإزالة المحفز المعدني كيميائيًا من الأسفل، ثم "ختم" طبقة الجرافين بعناية على ركيزة مستهدفة مثل السيليكون أو الزجاج أو البلاستيك.

المكونات الرئيسية لجرافين CVD

يتطلب إنتاج جرافين CVD بنجاح وصفة دقيقة من أربعة مكونات أساسية.

الركيزة المعدنية (المحفز)

النحاس والنيكل هما المحفزان الأكثر شيوعًا. يُفضل النحاس بشكل خاص لإنتاج صفائح جرافين أحادية الطبقة (طبقة واحدة) كبيرة وموحدة.

مصدر الكربون

هذه هي المادة الخام التي توفر ذرات الكربون. تعتبر الغازات الهيدروكربونية مثل الميثان أو الإيثان أو الأسيتيلين من السلائف القياسية.

بيئة درجة الحرارة العالية

يلزم وجود فرن أنبوبي محكم الإغلاق قادر على الوصول إلى درجات حرارة حوالي 1000 درجة مئوية والحفاظ عليها لدفع التفاعل الكيميائي.

الغازات الحاملة

تُستخدم الغازات الخاملة مثل الأرجون (Ar) والهيدروجين (H2) للتحكم في الضغط داخل الغرفة والمساعدة في تسهيل التفاعلات الكيميائية على سطح المحفز.

فهم المفاضلات

CVD هي تقنية قوية، ولكنها تأتي مع مزايا وتحديات مميزة من المهم فهمها.

الميزة الأساسية: قابلية التوسع

CVD هي الطريقة الوحيدة الفعالة القادرة على إنتاج صفائح جرافين كبيرة المساحة وعالية الجودة على نطاق صناعي. وهذا يجعلها ضرورية للتطبيقات في الإلكترونيات، والأفلام الموصلة الشفافة، والطلاءات المتقدمة.

التحدي: تعقيد العملية

العملية حساسة. تتطلب تحكمًا دقيقًا ومستقرًا في درجة الحرارة والضغط ومعدلات تدفق الغاز. أي تقلب يمكن أن يؤدي إلى عيوب في شبكة الجرافين، مما يضر بخصائصها الاستثنائية.

التحدي: خطوة النقل

يعد نقل طبقة الجرافين فائقة الرقة من الرقائق المعدنية إلى ركيزة نهائية عقبة هندسية رئيسية. يمكن أن تؤدي عملية النقل هذه إلى تجاعيد وتمزقات وتلوث، مما قد يؤدي إلى تدهور أداء الجهاز النهائي.

اتخاذ القرار الصحيح لتطبيقك

يعتمد اختيار طريقة إنتاج الجرافين بالكامل على حالة الاستخدام المقصودة.

• إذا كان تركيزك الأساسي هو الإلكترونيات واسعة النطاق أو إنشاء أغشية موحدة: CVD هي الطريقة الصناعية الحاسمة والرائدة لإنتاج الصفائح الكبيرة والمستمرة الضرورية.
• إذا كان تركيزك الأساسي هو البحث والتطوير، أو الاختبار على نطاق صغير، أو إنشاء مواد مركبة: قد تكون الطرق الأخرى، مثل تقشير الجرافيت في الطور السائل، أبسط بكثير وأكثر فعالية من حيث التكلفة إذا كنت تحتاج فقط إلى رقائق جرافين صغيرة أو مسحوق.

في النهاية، CVD هي التكنولوجيا الحاسمة التي تمكن الجرافين من الانتقال من أعجوبة مختبرية إلى مادة صناعية واقعية.

جدول ملخص:

الجانب	التفاصيل الرئيسية
نوع العملية	توليف من الأسفل إلى الأعلى
المكونات الرئيسية	محفز معدني (مثل النحاس)، مصدر كربون (مثل الميثان)، فرن ذو درجة حرارة عالية (~1000 درجة مئوية)
الميزة الأساسية	ينتج صفائح جرافين كبيرة المساحة وعالية الجودة ومستمرة
التحدي الرئيسي	عملية معقدة تتطلب تحكمًا دقيقًا وخطوة نقل حساسة
مثالي لـ	التطبيقات الصناعية مثل الإلكترونيات، والأفلام الموصلة الشفافة، والطلاءات

هل أنت مستعد لدمج الجرافين عالي الجودة في بحثك أو إنتاجك؟

تتطلب عملية CVD المعقدة معدات دقيقة ومواد استهلاكية موثوقة لتحقيق أفضل النتائج. تتخصص KINTEK في توفير معدات المختبرات الأساسية والمواد عالية النقاء - من الأفران الأنبوبية إلى الركائز المعدنية والغازات - التي تمكن الباحثين والمصنعين من إتقان تركيب الجرافين الخاص بهم.

دع KINTEK تكون شريكك الموثوق به في تطوير المواد المتقدمة. اتصل بخبرائنا اليوم لمناقشة كيف يمكن لحلولنا تسريع ابتكارك في مجال الجرافين.

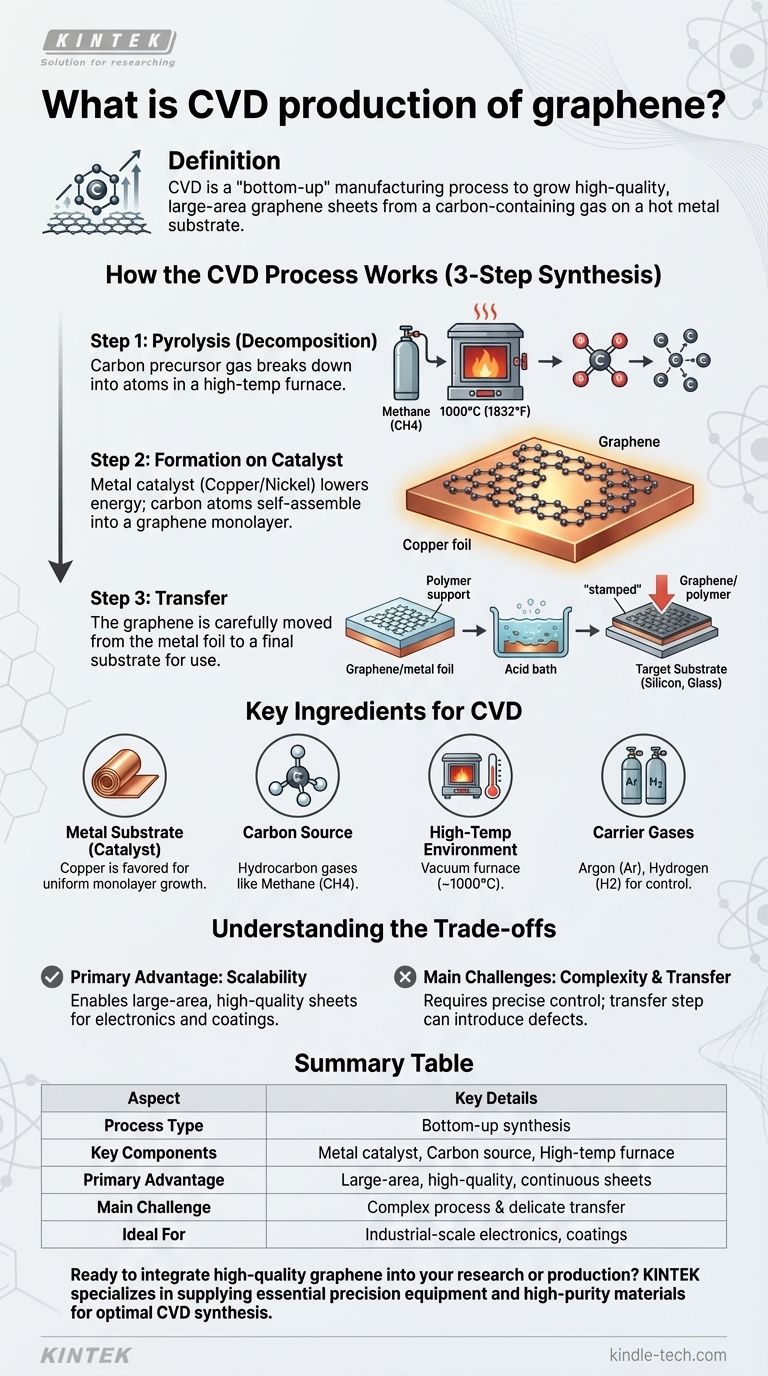

دليل مرئي
