في جوهره، التبخير بالأغشية الرقيقة هو عملية تصنيع تعمل مثل دورة "غليان وتكثيف" شديدة التحكم داخل فراغ. يتم تسخين مادة مصدر حتى تتحول إلى بخار، ثم ينتقل هذا البخار ويغطي سطحًا مستهدفًا (يسمى الركيزة)، ويتكثف مرة أخرى ليصبح طبقة صلبة رقيقة جدًا. هذه التقنية هي نوع أساسي من الترسيب الفيزيائي للبخار (PVD) يستخدم لإنشاء طبقات مادية دقيقة.
التبخير هو طريقة مباشرة لإنشاء أغشية رقيقة عالية النقاء عن طريق تبخير مادة مصدر في فراغ. يكمن القرار الأساسي في هذه العملية في اختيار طريقة التسخين – إما تسخين مقاومة بسيط للمواد الشائعة أو شعاع إلكتروني عالي الطاقة للتطبيقات الأكثر تطلبًا.
الآلية الأساسية: من الصلب إلى الفيلم
لفهم التبخير، من الأفضل تقسيمه إلى مراحله الأساسية. كل خطوة حاسمة لتحقيق فيلم عالي الجودة وموحد.
بيئة الفراغ
الفراغ العالي (بيئة ضغط منخفض جدًا) هو الشرط الأول. هذا أمر بالغ الأهمية لأنه يزيل الهواء والجزيئات الأخرى التي يمكن أن تلوث الفيلم أو تعيق مسار البخار من المصدر إلى الركيزة.
مصدر التبخير
المادة المخصصة للطلاء، والمعروفة باسم مادة المصدر، توضع في بوتقة أو حامل غالبًا ما يسمى "قارب" أو "سلة". تصنع هذه الحوامل من مواد مثل التنجستن التي يمكنها تحمل درجات الحرارة القصوى.
التسخين والتبخير
يتم تسخين مادة المصدر بشدة حتى تتبخر (أو تتسامى، وتتحول مباشرة من صلب إلى غاز). هذا يخلق سحابة من البخار داخل غرفة الفراغ. طريقة التسخين هي التمييز الأساسي بين تقنيات التبخير المختلفة.
الترسيب والتكثيف
تنتقل الجزيئات المتبخرة في خط مستقيم عبر الفراغ حتى تصطدم بالركيزة الأكثر برودة. عند التلامس، تفقد طاقتها بسرعة، وتتكثف مرة أخرى إلى حالة صلبة، وتتراكم تدريجياً لتشكيل الفيلم الرقيق المطلوب.
طرق التبخير الرئيسية
بينما يظل المبدأ كما هو، فإن الطريقة المستخدمة لتوليد الحرارة تحدد العملية وقدراتها.
التبخير الحراري (التسخين بالمقاومة)
هذه هي الطريقة الأكثر وضوحًا. يمر تيار كهربائي عبر القارب أو الملف المقاوم الذي يحمل مادة المصدر. تولد المقاومة حرارة شديدة، مما يتسبب في تبخر المادة. إنها بسيطة وفعالة وتستخدم على نطاق واسع لترسيب المعادن النقية ومختلف المواد غير المعدنية.
التبخير بشعاع الإلكترون (E-Beam)
في هذه التقنية الأكثر تقدمًا، يتم توجيه شعاع إلكتروني عالي الطاقة مغناطيسيًا ليصطدم بمادة المصدر. يوفر هذا كمية هائلة من الطاقة المركزة، مما يجعله مثاليًا للمواد ذات نقاط الانصهار العالية جدًا التي يصعب تبخيرها بالتسخين المقاوم.
فهم المقايضات والتحديات
التبخير تقنية قوية، لكنها لا تخلو من قيودها. فهمها هو مفتاح التنفيذ الناجح.
البساطة مقابل التحكم
التبخير الحراري يحظى بتقدير لبساطته وتكلفته المنخفضة نسبيًا. ومع ذلك، فإن التحكم الدقيق في معدل الترسيب وضمان توحيد الفيلم المثالي يمكن أن يكون أكثر صعوبة مقارنة بطرق PVD الأخرى مثل الرش.
تحلل المواد
لا يمكن تبخير جميع المواد بشكل نظيف. يمكن لبعض المركبات أن تتحلل أو تتفكك إلى عناصرها المكونة عند تسخينها. هذا يعني أن الفيلم الناتج قد لا يكون له نفس التركيب الكيميائي لمادة المصدر.
مخاطر العملية والعيوب
يمكن أن يؤدي التحميل الزائد على قارب المصدر أو تسخين المادة بسرعة كبيرة إلى "الرش"، حيث يتم قذف قطع صلبة صغيرة مع البخار. تخلق هذه الجزيئات عيوبًا كبيرة في الفيلم النهائي.
احتمال التلوث
في التبخير الحراري المقاوم، هناك خطر صغير بأن مادة القارب نفسها يمكن أن تتبخر وتلوث الفيلم. يتجنب التبخير بشعاع الإلكترون هذا، حيث يسخن شعاع الإلكترون مادة المصدر فقط، وليس البوتقة التي تحتويها.
التطبيقات الشائعة للتبخير
القدرة على إنشاء طبقات رقيقة عالية النقاء تجعل التبخير عملية حاسمة في التصنيع عالي التقنية.
الإلكترونيات والإلكترونيات الضوئية
التبخير ضروري لإنشاء الطبقات المعدنية الموصلة كهربائيًا في أجهزة مثل شاشات OLED والخلايا الشمسية والترانزستورات ذات الأغشية الرقيقة. نقاء الفيلم المترسب أمر بالغ الأهمية لأداء الجهاز.
التصنيع المتقدم
تستخدم هذه التقنية أيضًا لمهام أكثر تخصصًا، مثل ترسيب طبقات سميكة من الإنديوم لربط الرقائق في صناعة أشباه الموصلات أو تطبيق طبقات بصرية على الزجاج.
اتخاذ القرار الصحيح لهدفك
ستحدد المتطلبات المحددة لتطبيقك طريقة التبخير الأنسب.
- إذا كان تركيزك الأساسي هو الفعالية من حيث التكلفة للأغشية المعدنية البسيطة: غالبًا ما يكون التبخير الحراري المقاوم هو الخيار الأكثر مباشرة واقتصادية.
- إذا كان تركيزك الأساسي هو ترسيب مواد ذات نقطة انصهار عالية أو مواد خزفية: يوفر التبخير بشعاع الإلكترون الكثافة اللازمة للطاقة لتبخير هذه المصادر الصعبة بفعالية.
- إذا كان تركيزك الأساسي هو تحقيق أعلى نقاء ممكن للفيلم: التبخير بشعاع الإلكترون متفوق، لأنه يقلل من التلوث من جهاز التسخين.
في النهاية، يكمن إتقان ترسيب الأغشية الرقيقة بالتبخير في التحكم في المبادئ الأساسية للحرارة والفراغ وسلوك المواد لتحقيق النتيجة المرجوة.
جدول ملخص:
| الجانب | التبخير الحراري | التبخير بشعاع الإلكترون |
|---|---|---|
| الأفضل لـ | فعال من حيث التكلفة، أغشية معدنية بسيطة | مواد ذات نقطة انصهار عالية، أعلى نقاء |
| طريقة التسخين | تسخين مقاومة (قارب/ملف) | شعاع إلكتروني مركز |
| الميزة الرئيسية | البساطة، التكلفة الأقل | طاقة عالية، الحد الأدنى من التلوث |
| اعتبار | احتمال تلوث القارب | تعقيد وتكلفة أعلى |
هل أنت مستعد لتحقيق أغشية رقيقة عالية النقاء لمختبرك؟
تتخصص KINTEK في توفير معدات المختبرات والمواد الاستهلاكية الدقيقة اللازمة للتبخير وعمليات الترسيب الفيزيائي للبخار (PVD) الأخرى. سواء كنت تعمل على إلكترونيات الجيل التالي، أو الخلايا الشمسية، أو الطلاءات البصرية، فإن خبرتنا تضمن حصولك على الحل المناسب للحصول على نتائج عالية الأداء.
اتصل بخبرائنا اليوم لمناقشة تطبيقك المحدد وكيف يمكننا دعم أهداف البحث والتطوير والإنتاج الخاصة بك.

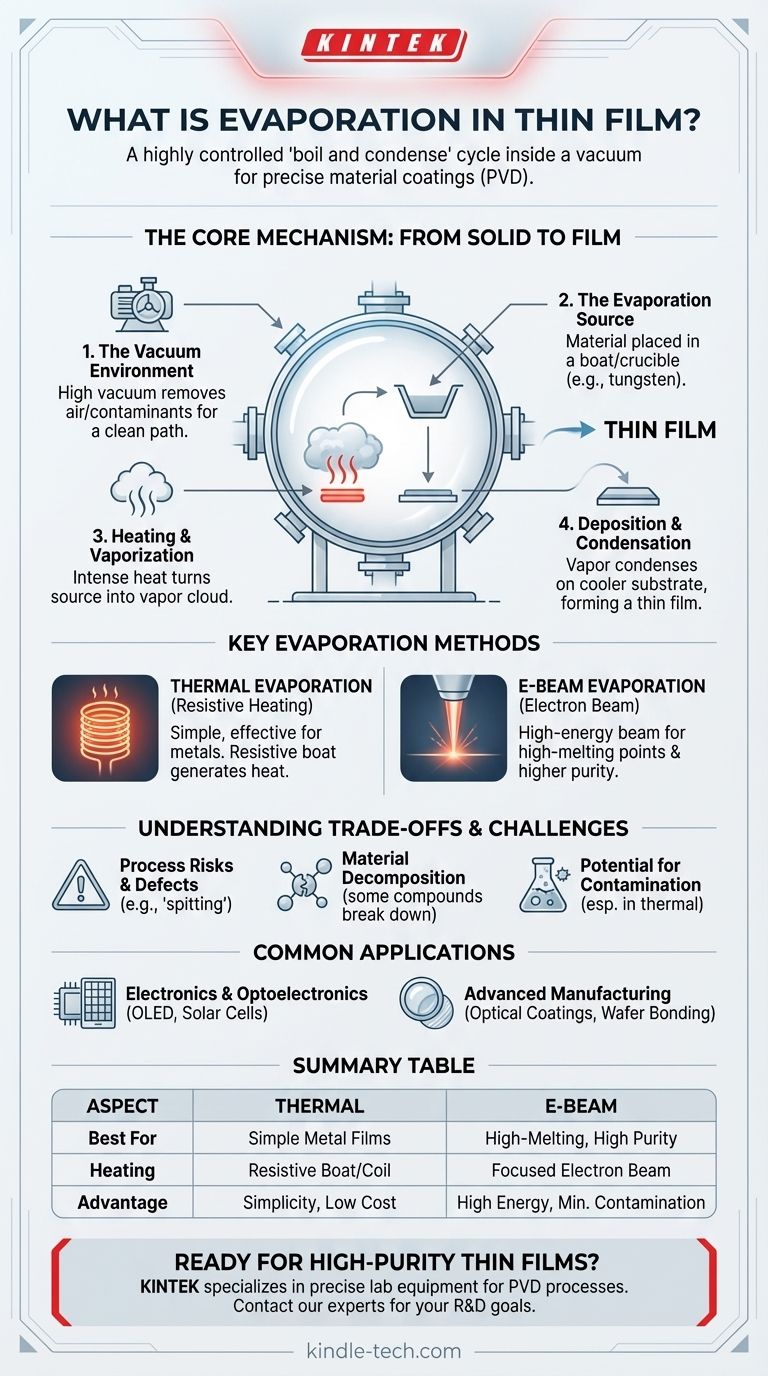

دليل مرئي
