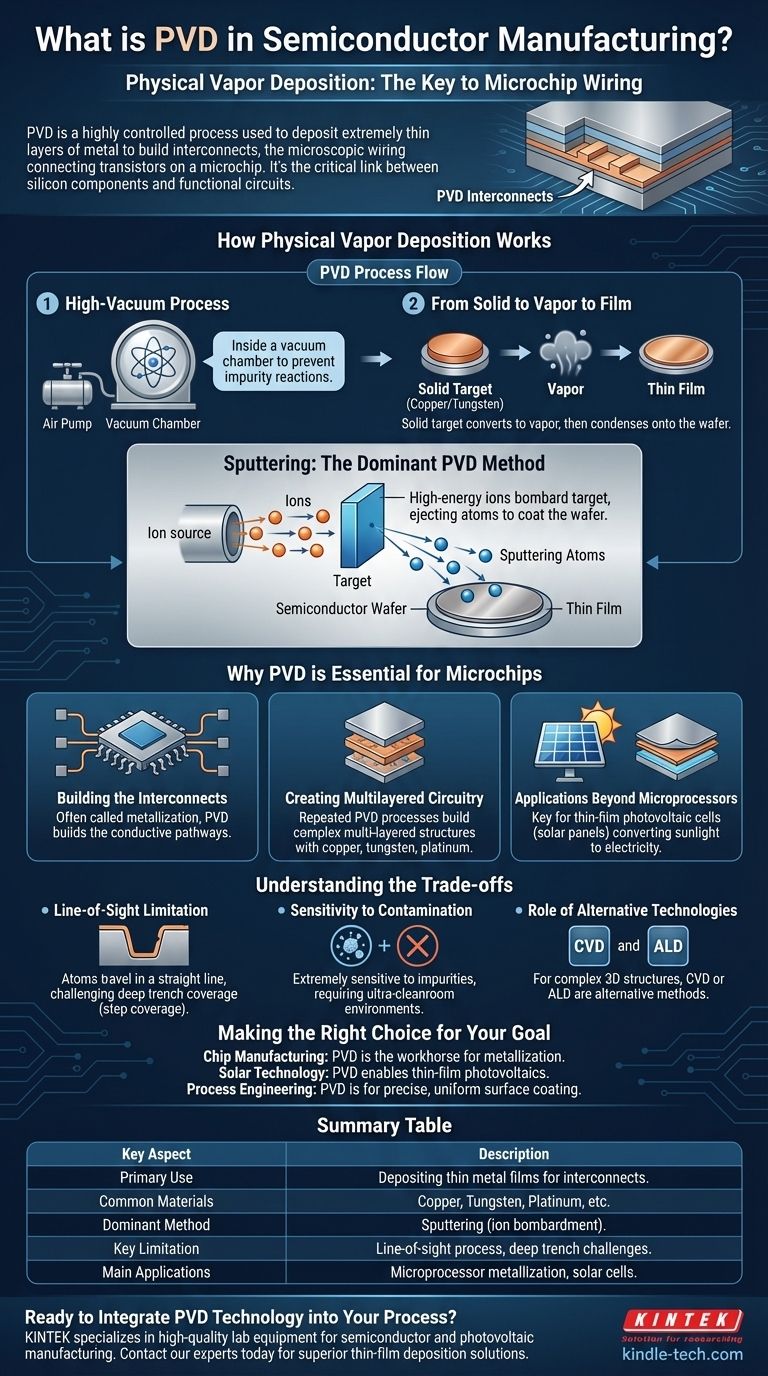

في تصنيع أشباه الموصلات، يرمز PVD إلى الترسيب الفيزيائي للبخار (Physical Vapor Deposition)، وهي عملية يتم التحكم فيها بدرجة عالية وتُستخدم لترسيب طبقات رقيقة للغاية من المعدن أو مواد أخرى على رقاقة السيليكون. هذه التقنية ليست مجرد طلاء؛ بل هي الطريقة الأساسية لبناء الأسلاك المعدنية المجهرية، المعروفة باسم التوصيلات البينية (interconnects)، التي تربط المليارات من الترانزستورات على شريحة دقيقة حديثة، مما يسمح للجهاز بالعمل.
يعد PVD الرابط الحاسم بين المكونات الفردية المحفورة في السيليكون والدارة المتكاملة النهائية والوظيفية. إنها التكنولوجيا المستخدمة لإنشاء "نظام الطرق السريعة" متعدد الطبقات من الأسلاك الذي يسمح للكهرباء والبيانات بالسفر عبر الشريحة.
كيف يعمل الترسيب الفيزيائي للبخار
عملية فراغ عالٍ
يتم إجراء PVD دائمًا داخل غرفة تفريغ. يعد إزالة الهواء تقريبًا أمرًا بالغ الأهمية لمنع مادة الترسيب من التفاعل مع الأكسجين أو الجسيمات الأخرى، مما قد يؤدي إلى تكوين شوائب والتسبب في عيوب في الشريحة النهائية.
من الصلب إلى البخار إلى الفيلم
المبدأ الأساسي لـ PVD ينطوي على ثلاث خطوات. أولاً، يتم تحويل مادة مصدر صلبة، تُعرف باسم "الهدف" (على سبيل المثال، كتلة من النحاس النقي أو التنغستن)، إلى بخار. يسافر هذا البخار بعد ذلك عبر الفراغ ويتكثف على السطح البارد لرقاقة أشباه الموصلات، مكونًا طبقة رقيقة وموحدة.
القصف (Sputtering): طريقة PVD السائدة
على الرغم من وجود العديد من طرق PVD، فإن القصف (Sputtering) هو الأكثر شيوعًا في تصنيع أشباه الموصلات. في هذه العملية، يتم قصف الهدف بأيونات عالية الطاقة (عادة من غاز مثل الأرجون). يعمل هذا القصف كأداة نفث رمل مجهرية، حيث يقذف أو "يقصف" ذرات فردية من الهدف، والتي تستمر بعد ذلك في تغطية الرقاقة.
لماذا يعد PVD ضروريًا للرقائق الدقيقة
بناء التوصيلات البينية
بعد إنشاء الترانزستورات داخل السيليكون، تصبح الشريحة في الأساس مجموعة من المفاتيح غير المتصلة. PVD هي العملية، التي تسمى غالبًا المعدنة (metallization)، المستخدمة لبناء شبكة معقدة ومتعددة الطبقات من المسارات الموصلة التي تربط هذه الترانزستورات معًا في دائرة معقدة.
إنشاء دوائر متعددة الطبقات
قد تحتوي المعالجات الدقيقة الحديثة على أكثر من اثني عشر طبقة من الأسلاك المعدنية مكدسة فوق بعضها البعض، مفصولة بمواد عازلة. يتم تكرار عملية PVD لكل طبقة لبناء هذا الهيكل ثلاثي الأبعاد المعقد. تشمل المعادن الشائعة المترسبة النحاس، والتنغستن، والبلاتين.
تطبيقات تتجاوز المعالجات الدقيقة
PVD هي تقنية متعددة الاستخدامات تستخدم في جميع أنحاء صناعة أشباه الموصلات. إنها عملية رئيسية في تصنيع الخلايا الكهروضوئية ذات الأغشية الرقيقة (الألواح الشمسية)، حيث يتم ترسيب مواد مثل النحاس والإنديوم والغاليوم على الزجاج أو البلاستيك لإنشاء الطبقات التي تحول ضوء الشمس إلى كهرباء.
فهم المقايضات
قيود "خط الرؤية"
القصف هو عملية خط رؤية (line-of-sight)، مما يعني أن الذرات المتبخرة تسافر في خط مستقيم نسبيًا من الهدف إلى الرقاقة. قد يجعل هذا من الصعب تغطية قاع وجوانب الخنادق أو الثقوب العميقة والضيقة جدًا في تضاريس الشريحة بشكل موحد، وهو تحدٍ يُعرف باسم "تغطية الخطوة" (step coverage).
الحساسية للتلوث
العملية حساسة للغاية للشوائب. يمكن لأي جزيئات أو جزيئات ضالة داخل غرفة التفريغ أن تُدمج في الفيلم الرقيق، مما قد يتسبب في حدوث ماس كهربائي أو فشل كامل للشريحة. هذا هو السبب في أن PVD يحدث في بيئات غرف نظيفة للغاية.
دور التقنيات البديلة
بالنسبة للتطبيقات التي يمثل فيها قيد خط الرؤية مشكلة كبيرة، غالبًا ما يلجأ المهندسون إلى طرق أخرى مثل الترسيب الكيميائي للبخار (CVD) أو الترسيب بطبقة ذرية (ALD)، والتي يمكنها ترسيب الأفلام بشكل أكثر توافقًا فوق الهياكل ثلاثية الأبعاد المعقدة.
اتخاذ الخيار الصحيح لهدفك
- إذا كان تركيزك الأساسي هو تصنيع الرقائق: افهم أن PVD هي التكنولوجيا الأساسية للمعدنة، وهي المسؤولة عن إنشاء الشبكة الواسعة من التوصيلات البينية المعدنية.
- إذا كان تركيزك الأساسي هو تكنولوجيا الطاقة الشمسية: اعترف بـ PVD كممكن رئيسي للخلايا الكهروضوئية ذات الأغشية الرقيقة، ويستخدم لبناء الطبقات النشطة التي تلتقط الطاقة الشمسية.
- إذا كان تركيزك الأساسي هو هندسة العمليات: انظر إلى PVD كتقنية دقيقة ولكنها محدودة بخط الرؤية، وهي الأنسب للتطبيقات التي يكون فيها الطلاء السطحي الموحد هو الهدف الأساسي.
في نهاية المطاف، يعد الترسيب الفيزيائي للبخار (PVD) هو التقنية التأسيسية التي تحول المكونات المعزولة من السيليكون إلى دائرة إلكترونية متكاملة وعاملة بالكامل.
جدول ملخص:
| الجانب الرئيسي | الوصف |
|---|---|
| الاستخدام الأساسي | ترسيب أغشية معدنية رقيقة لإنشاء توصيلات بينية (أسلاك) على رقائق أشباه الموصلات. |
| المواد الشائعة | النحاس، التنغستن، البلاتين، والمعادن الأخرى. |
| الطريقة السائدة | القصف (Sputtering)، حيث يتم قصف مادة الهدف بالأيونات لطرد الذرات. |
| القيود الرئيسية | عملية خط رؤية، والتي قد تشكل تحديًا لتغطية الخنادق العميقة والضيقة بشكل موحد. |
| التطبيقات الرئيسية | معدنة المعالجات الدقيقة، الخلايا الشمسية ذات الأغشية الرقيقة (الخلايا الكهروضوئية). |
