في جوهرها، التذرية بالترددات الراديوية (RF sputtering) هي تقنية طلاء تعتمد على الفراغ تُستخدم لترسيب أغشية رقيقة للغاية من المواد على سطح ما. تعمل هذه التقنية عن طريق قصف مادة مصدر (الـ "هدف") بغاز مؤين في بلازما، مما يؤدي إلى إزاحة الذرات فيزيائيًا حتى تتمكن من الاستقرار على ركيزة. الميزة الرئيسية التي تميز التذرية بالترددات الراديوية (RF) هي استخدامها لمجال كهربائي متناوب، مما يجعلها قادرة بشكل فريد على ترسيب المواد العازلة أو غير الموصلة.
بينما تقوم جميع تقنيات التذرية بإخراج الذرات فيزيائيًا من هدف لتغطية ركيزة، فإن التذرية بالترددات الراديوية تحل تحديدًا مشكلة تراكم الشحنات الكهربائية. وهذا يسمح لها بترسيب أغشية عالية الجودة من المواد غير المعدنية مثل السيراميك والأكاسيد، وهي مهمة لا تستطيع الطرق الأبسط مثل التذرية بالتيار المستمر (DC sputtering) القيام بها.
كيف تعمل التذرية: المبدأ الأساسي
لفهم الميزة المحددة للترددات الراديوية، يجب علينا أولاً فهم العملية العامة للترسيب بالتذرية، وهي شكل من أشكال الترسيب الفيزيائي للبخار (PVD).
بيئة غرفة التفريغ
تتم العملية بأكملها داخل غرفة تفريغ عالية. إزالة الهواء والجزيئات الأخرى أمر بالغ الأهمية لضمان قدرة الذرات المتذرية على الانتقال من الهدف إلى الركيزة دون الاصطدام بالملوثات.
إنشاء البلازما
يتم إدخال غاز خامل، وهو الأرجون في أغلب الأحيان، إلى الغرفة بضغط منخفض. يتم تطبيق مجال كهربائي قوي، والذي يزيل الإلكترونات من ذرات الأرجون، مما يؤدي إلى إنشاء غاز متوهج ومؤين يُعرف باسم البلازما. تتكون هذه البلازما من أيونات الأرجون موجبة الشحنة وإلكترونات حرة.
عملية القصف
يُعطى للمادة الهدف، التي تعمل ككاثود، جهد كهربائي سالب. وهذا يجذب أيونات الأرجون موجبة الشحنة من البلازما، والتي تتسارع نحو الهدف بسرعات عالية.
تعمل هذه الأيونات النشطة كقاذفات رملية على المستوى الذري، حيث تصطدم بالهدف وتنقل زخمها. يؤدي هذا الاصطدام إلى إخراج، أو "تذرية"، ذرات فردية من المادة الهدف فيزيائيًا.
الترسيب على الركيزة
تنتقل الذرات الهدف المقذوفة عبر غرفة التفريغ وتتكثف على الركيزة (الشيء الذي يتم طلاؤه)، مما يؤدي تدريجيًا إلى بناء طبقة رقيقة وموحدة.
الدور الحاسم للترددات الراديوية (RF)
العملية البسيطة الموصوفة أعلاه تعمل بشكل مثالي للأهداف الموصلة، مثل المعادن. ومع ذلك، فإنها تفشل تمامًا للأهداف العازلة. وهنا يصبح دور الترددات الراديوية ضروريًا.
المشكلة مع الأهداف العازلة
إذا استخدمت جهدًا سالبًا ثابتًا (تيار مباشر، أو DC) مع هدف عازل (مثل السيراميك)، فإن أيونات الأرجون الموجبة التي تضرب سطحه ليس لديها مكان تذهب إليه. تتراكم شحنتها الموجبة على سطح الهدف.
يؤدي تراكم هذه الشحنة الموجبة بسرعة إلى تحييد الجهد السالب للكاثود، مما يخلق فعليًا درعًا كهربائيًا يصد أي أيونات أرجون قادمة أخرى. تتوقف عملية التذرية على الفور تقريبًا.
حل الترددات الراديوية: تبديل الجهد
تحل التذرية بالترددات الراديوية هذه المشكلة عن طريق استبدال جهد التيار المستمر الثابت بجهد تردد راديوي متناوب (عادةً 13.56 ميجاهرتز). يقلب هذا المجال قطبيته بسرعة ملايين المرات في الثانية.
في النصف الأول من الدورة، يكون الهدف سالبًا، مما يجذب أيونات الأرجون للقصف والتذرية تمامًا كما في عملية التيار المستمر.
في النصف الثاني من الدورة، يصبح الهدف موجبًا لفترة وجيزة. خلال هذه المرحلة، يجذب الإلكترونات عالية الحركة من البلازما، والتي تغمر السطح وتحييد الشحنة الموجبة التي تراكمت خلال مرحلة التذرية. وهذا "يعيد ضبط" سطح الهدف، مما يسمح لعملية التذرية بالاستمرار إلى أجل غير مسمى.
فهم المقايضات والمزايا
التذرية بالترددات الراديوية هي أداة قوية، ولكن من المهم فهم نقاط قوتها وحدودها.
الميزة الرئيسية: تعدد استخدامات المواد
السبب الرئيسي لاستخدام التذرية بالترددات الراديوية هو قدرتها على ترسيب أي مادة تقريبًا، بما في ذلك العوازل وأشباه الموصلات والمركبات المعقدة التي لا يمكن التعامل معها بواسطة التذرية بالتيار المستمر. كما أنها ممتازة لترسيب المواد ذات نقاط الانصهار العالية جدًا والسبائك التي يصعب معالجتها بطرق أخرى.
الميزة الرئيسية: جودة غشاء فائقة
تتمتع الذرات المتذرية بطاقة حركية أعلى بكثير من تلك الناتجة عن التبخير الحراري. وينتج عن ذلك أغشية أكثر كثافة وتوحيدًا، ولها التصاق أفضل بكثير بالركيزة.
القيود الرئيسية: سرعة الترسيب
بشكل عام، تعتبر التذرية بالترددات الراديوية عملية أبطأ مقارنة بالتذرية بالتيار المستمر أو تقنيات التبخير الحراري. غالبًا ما يكون الوقت اللازم لترسيب غشاء بسمك معين أطول.
القيود الرئيسية: تعقيد النظام
تتطلب أنظمة طاقة الترددات الراديوية أجهزة أكثر تعقيدًا، بما في ذلك شبكة مطابقة المعاوقة لنقل الطاقة بكفاءة إلى البلازما. وهذا يجعل أنظمة التذرية بالترددات الراديوية أكثر تعقيدًا وتكلفة من نظيراتها التي تعمل بالتيار المستمر.
اتخاذ خيار الترسيب الصحيح
يعتمد اختيار طريقة الترسيب الصحيحة كليًا على مادتك وأهداف مشروعك.
- إذا كان تركيزك الأساسي هو ترسيب المواد الموصلة (المعادن) بسرعة: غالبًا ما يكون التذرية بالتيار المستمر المغناطيسي خيارًا أكثر فعالية من حيث التكلفة وأسرع.
- إذا كان تركيزك الأساسي هو ترسيب المواد غير الموصلة (السيراميك، الأكاسيد، البوليمرات): التذرية بالترددات الراديوية هي الحل الأساسي والمعياري في الصناعة.
- إذا كان تركيزك الأساسي هو أقصى جودة للغشاء وكثافته والتصاقه لأي نوع من المواد: توفر التذرية بالترددات الراديوية نتائج متفوقة مقارنة بالطرق الأبسط مثل التبخير الحراري.
في النهاية، يتعلق اختيار التذرية بالترددات الراديوية بتمكين الترسيب عالي الدقة للمواد التي كان من المستحيل التعامل معها بخلاف ذلك.
جدول الملخص:
| الجانب | التذرية بالترددات الراديوية (RF Sputtering) | التذرية بالتيار المستمر (DC Sputtering) |
|---|---|---|
| المادة الهدف | العوازل، أشباه الموصلات، المعادن | المعادن الموصلة بشكل أساسي |
| الآلية الرئيسية | مجال الترددات الراديوية المتناوب يمنع تراكم الشحنات | جهد تيار مستمر ثابت |
| الميزة الأساسية | تعدد استخدامات المواد، جودة غشاء فائقة | سرعة ترسيب عالية، تكلفة أقل |
| القيود الرئيسية | أبطأ، نظام أكثر تعقيدًا/تكلفة | لا يمكن ترسيب المواد العازلة |
هل تحتاج إلى ترسيب أغشية رقيقة عالية الجودة من المواد غير الموصلة؟
تتخصص KINTEK في معدات المختبرات المتقدمة، بما في ذلك أنظمة التذرية بالترددات الراديوية، لمساعدتك في تحقيق طلاءات دقيقة وموحدة لاحتياجات البحث أو الإنتاج الخاصة بك. تم تصميم حلولنا للمختبرات التي تتطلب التصاقًا فائقًا للغشاء وتنوعًا في المواد.
اتصل بنا اليوم لمناقشة كيف يمكن لتقنية التذرية لدينا أن تعزز عمليات الطلاء الخاصة بك!

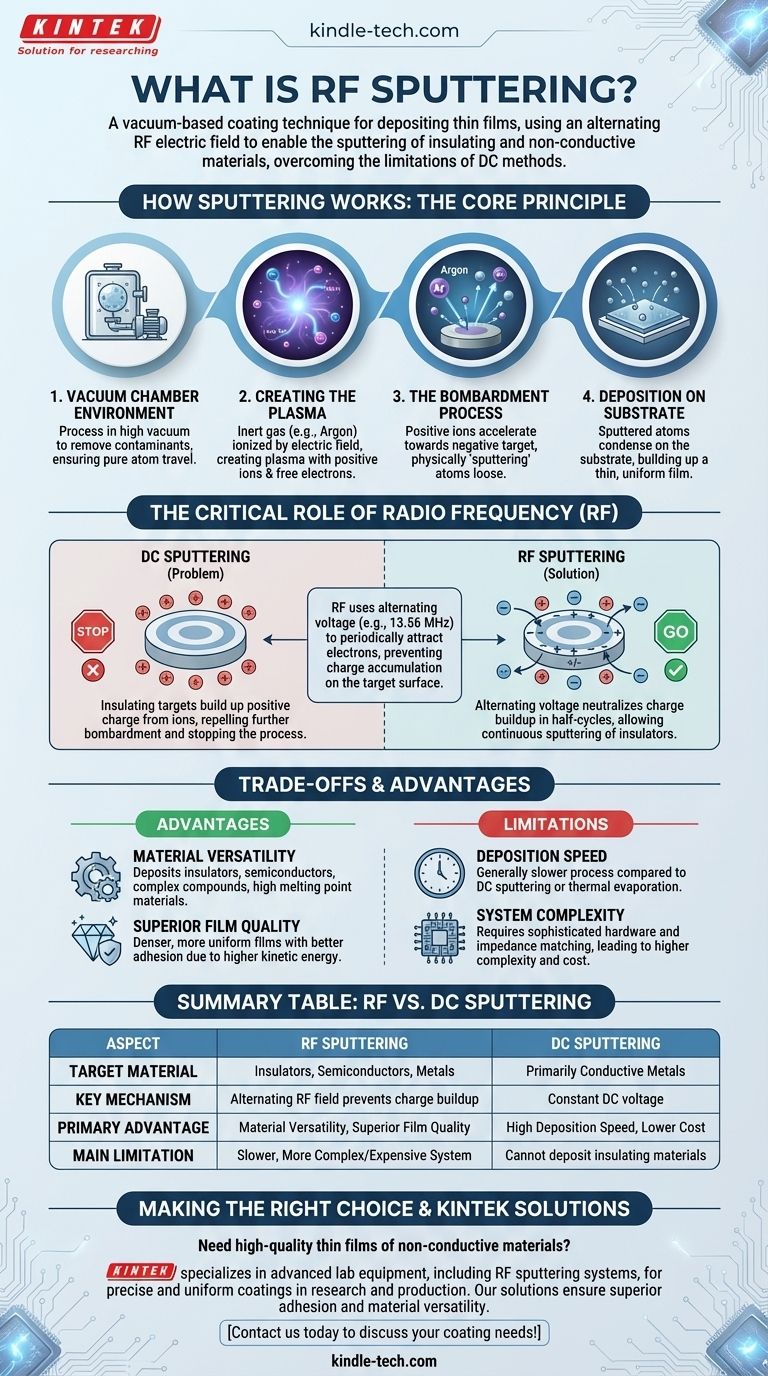

دليل مرئي
