في علم المواد، التذرية (Sputtering) هي تقنية ترسيب فيزيائي للبخار (PVD) تُستخدم لإنشاء أغشية رقيقة للغاية وعالية الجودة من المواد على سطح ما. تعمل هذه التقنية عن طريق قصف مادة مصدر صلبة، تُعرف باسم "الهدف" (target)، بأيونات نشطة في فراغ. يؤدي هذا الاصطدام إلى طرد أو "تذرية" ذرات من الهدف فيزيائيًا، والتي تنتقل بعد ذلك وتترسب على جسم قريب، أو "الركيزة" (substrate)، لتشكل طبقة موحدة.
في جوهرها، التذرية هي عملية نقل زخم، وليست عملية كيميائية أو حرارية. تخيلها كلعبة بلياردو مجهرية: "كرة إشارة" عالية الطاقة (أيون) تضرب مجموعة من "كرات البلياردو" (ذرات الهدف)، فتطردها وترسلها متطايرة نحو الركيزة.
الآلية الأساسية: كيف تعمل التذرية
لفهم قيمة التذرية، يجب عليك أولاً فهم خطواتها الأساسية. تتم العملية بأكملها داخل غرفة مفرغة محكمة الإغلاق لضمان نقاء الفيلم المترسب.
الخطوة 1: إنشاء البلازما
تبدأ العملية بإدخال كمية صغيرة ومتحكم بها من غاز خامل، وهو دائمًا تقريبًا الأرجون (Ar)، إلى غرفة التفريغ.
ثم يتم تطبيق جهد كهربائي عالٍ، والذي يجرد الإلكترونات من ذرات الأرجون. يؤدي هذا إلى إنشاء بلازما، وهي غاز مؤين يتكون من أيونات الأرجون الموجبة (Ar+) وإلكترونات حرة، والتي غالبًا ما تكون مرئية كتوهج مميز.
الخطوة 2: تسريع الأيونات
يتم إعداد المادة الهدف (المادة التي تريد ترسيبها) كـ كاثود، مما يعني أنها تُعطى شحنة كهربائية سالبة قوية.
تتسارع أيونات الأرجون المشحونة إيجابًا في البلازما بشكل طبيعي بقوة كبيرة نحو هذا الهدف المشحون سلبًا.
الخطوة 3: سلسلة الاصطدامات
عندما يضرب أيون الأرجون عالي الطاقة سطح الهدف، فإنه ينقل زخمه إلى ذرات الهدف.
يؤدي هذا الاصطدام إلى سلسلة من التفاعلات، مما يؤدي إلى إزاحة ذرات الهدف وطردها من السطح. هذا الطرد الفيزيائي هو تأثير "التذرية".
الخطوة 4: الترسيب على الركيزة
تنتقل الذرات المطرودة من الهدف عبر بيئة الغرفة ذات الضغط المنخفض.
وفي النهاية تضرب الركيزة (الشيء المراد طلاؤه)، حيث تتكثف وتتراكم، طبقة تلو الأخرى، لتشكيل طبقة رقيقة وكثيفة وموحدة للغاية.
الأنواع الشائعة لأنظمة التذرية
بينما يظل المبدأ كما هو، فقد تم تطوير تقنيات تذرية مختلفة للتعامل مع المواد المتنوعة وتحسين الكفاءة.
التذرية بالتيار المستمر (DC Sputtering)
التذرية بالتيار المستمر (DC Sputtering) هي أبسط أشكالها. تستخدم مصدر جهد تيار مستمر وهي فعالة للغاية لترسيب المواد الموصلة كهربائيًا مثل المعادن النقية والسبائك. ومع ذلك، لا يمكن استخدامها للمواد العازلة.
التذرية بالترددات الراديوية (RF Sputtering)
التذرية بالترددات الراديوية (RF Sputtering) هي الحل للمواد غير الموصلة والعازلة مثل السيراميك والأكاسيد. تستخدم مصدر طاقة تيار متردد يتناوب عند ترددات راديوية.
هذا التبديل السريع يمنع تراكم الشحنة الموجبة على سطح العازل، والذي كان من شأنه أن يصد أيونات الأرجون ويوقف عملية التذرية.
التذرية المغناطيسية (Magnetron Sputtering)
هذه هي الطريقة الأكثر استخدامًا في الصناعة. تضع التذرية المغناطيسية (Magnetron sputtering) مغناطيسات قوية خلف الهدف.
تحبس هذه المغناطيسات الإلكترونات من البلازما بالقرب من سطح الهدف، مما يزيد بشكل كبير من عدد ذرات الأرجون التي تتأين. يؤدي هذا إلى بلازما أكثر كثافة، مما يؤدي إلى معدلات ترسيب أسرع بكثير وتسخين أقل للركيزة.
فهم المقايضات والمزايا
لا توجد تقنية واحدة مثالية لكل تطبيق. تتمتع التذرية بمزايا مميزة ولكنها تأتي أيضًا مع قيود من المهم التعرف عليها.
ميزة: تعدد استخدامات المواد
يمكن للتذرية ترسيب مجموعة واسعة من المواد، بما في ذلك السبائك المعقدة، والمعادن المقاومة للحرارة، و (مع الترددات الراديوية) السيراميك والمركبات. يكون تركيب الفيلم المترسب قريبًا جدًا من تركيب الهدف.
ميزة: جودة الفيلم الفائقة
تشتهر الأغشية المترسبة بالتذرية بـ التصاقها الممتاز بالركيزة. عادة ما تكون كثيفة جدًا، ولها عدد قليل من العيوب، وتوفر تحكمًا دقيقًا وقابلاً للتكرار في سمك الفيلم.
عيب: معدلات ترسيب أبطأ
بشكل عام، ترسب التذرية المواد ببطء أكثر من الطرق الأخرى مثل التبخير الحراري. بالنسبة للتطبيقات ذات الحجم الكبير والتكلفة المنخفضة، يمكن أن يكون هذا عيبًا كبيرًا.
عيب: تعقيد النظام والتكلفة
أنظمة التذرية معقدة ميكانيكيًا وأكثر تكلفة من تقنيات الترسيب الأبسط. تتطلب أنظمة تفريغ قوية، ومصادر طاقة عالية الجهد، وتحكمًا دقيقًا في تدفق الغاز.
الاختيار الصحيح لتطبيقك
يعتمد اختيار طريقة الترسيب الصحيحة بالكامل على خصائص المواد التي تحتاج إلى تحقيقها لمنتجك النهائي.
- إذا كان تركيزك الأساسي على الأغشية عالية النقاء والكثافة ذات الالتصاق الممتاز: غالبًا ما تكون التذرية هي الخيار الأفضل، خاصة للسبائك المعقدة أو الطلاءات التي يجب أن تتحمل التآكل.
- إذا كنت بحاجة إلى ترسيب مواد عازلة مثل السيراميك أو الأكاسيد: التذرية بالترددات الراديوية هي الطريقة القياسية في الصناعة والأكثر موثوقية المتاحة.
- إذا كان هدفك هو الترسيب عالي السرعة للمعادن البسيطة بميزانية محدودة: قد ترغب في تقييم التبخير الحراري كبديل قد يكون أكثر فعالية من حيث التكلفة.
في النهاية، فهم المبادئ الفيزيائية للتذرية يمكّنك من إنشاء مواد ذات خصائص أداء دقيقة يتطلبها مشروعك.
جدول ملخص:
| الجانب | التفاصيل الرئيسية |
|---|---|
| نوع العملية | الترسيب الفيزيائي للبخار (PVD) |
| الآلية الأساسية | نقل الزخم عبر قصف الأيونات |
| الأنواع الشائعة | التذرية بالتيار المستمر (DC)، والترددات الراديوية (RF)، والمغناطيسية (Magnetron) |
| الميزة الأساسية | التصاق فائق للفيلم، وكثافة، وتعدد استخدامات المواد |
| القيود الأساسية | معدلات ترسيب أبطأ مقارنة ببعض البدائل |
هل أنت مستعد لدمج نظام تذرية في سير عمل مختبرك؟ تتخصص KINTEK في معدات المختبرات عالية الأداء والمواد الاستهلاكية لعلوم المواد. تم تصميم أنظمة التذرية لدينا لتقديم أغشية رقيقة دقيقة وعالية الجودة تتطلبها أبحاثك أو إنتاجك. اتصل بخبرائنا اليوم لمناقشة كيف يمكننا دعم احتياجات الطلاء المحددة لمختبرك.

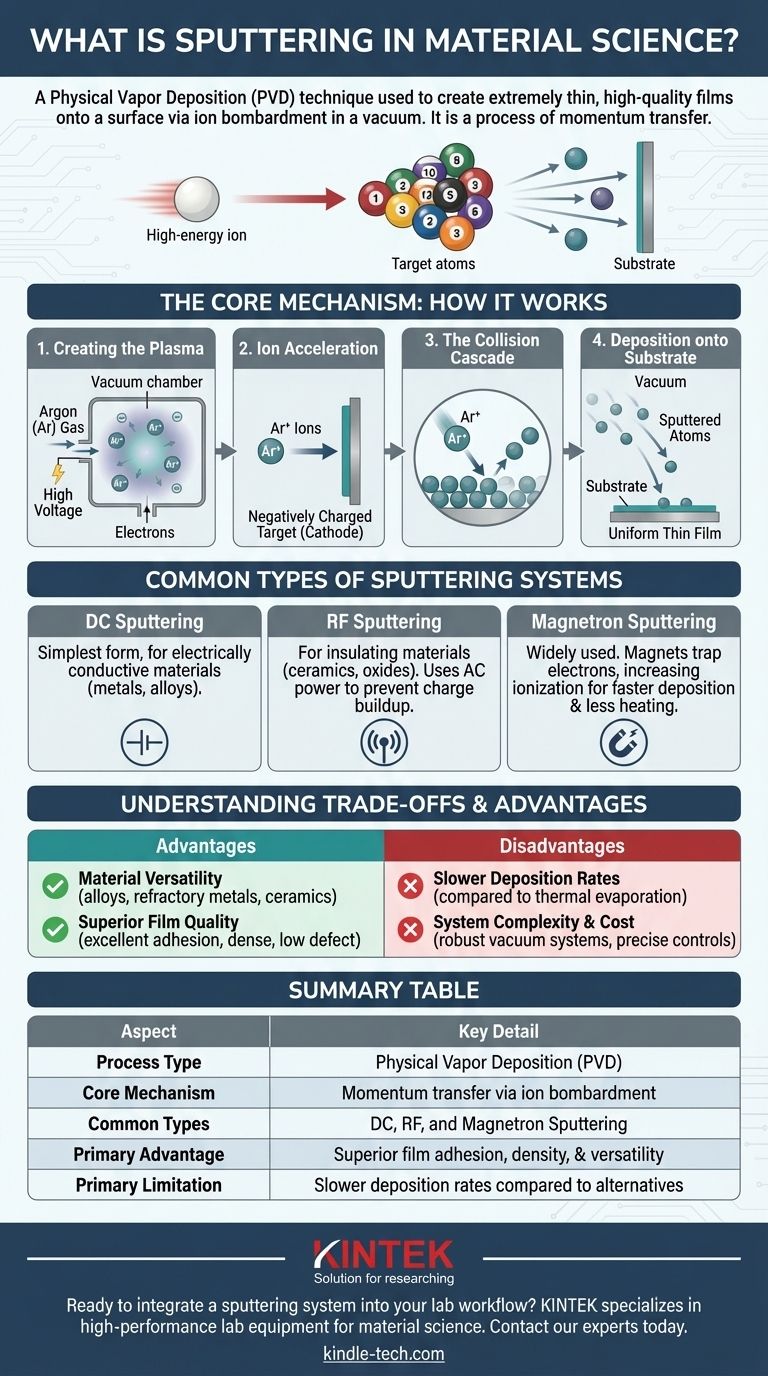

دليل مرئي
