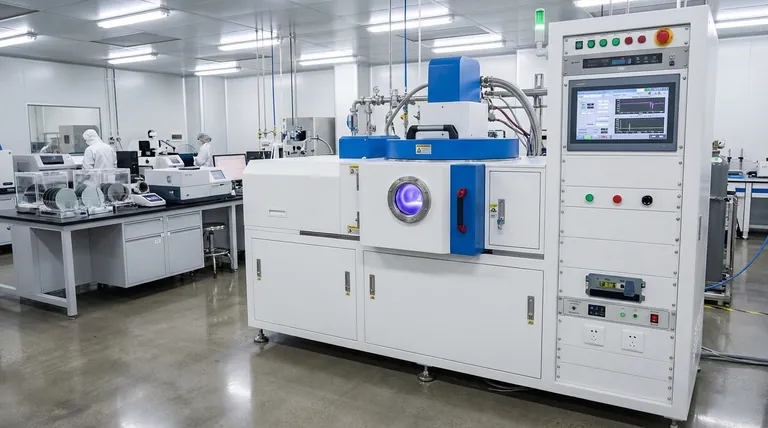

ما هو طلاء الرش المعدني؟ دليل لتقنية الترسيب الدقيق للأغشية الرقيقة

في جوهره، يعد الرش عملية خاضعة للرقابة الشديدة لترسيب طبقة رقيقة للغاية من المعدن على سطح ما. يعمل عن طريق قذف الذرات من مادة المصدر، تسمى "الهدف"، عن طريق قصفها بأيونات نشطة في فراغ. ثم تسافر هذه الذرات المقذوفة وتتكثف على ركيزة - مثل رقاقة سيليكون، أو زجاج، أو بلاستيك - لتشكل غشاءً رقيقًا موحدًا وعالي الجودة.

يُفهم الرش على أنه ليس مثل الطلاء أو الطلاء الكهربائي، بل كشكل من أشكال السفع الرملي على المستوى الذري حيث يصبح "الغبار" المقذوف هو السطح الجديد. تمنح هذه العملية الفيزيائية المهندسين والعلماء تحكمًا دقيقًا في سماكة الفيلم ونقائه وكثافته، مما يجعله ضروريًا لتصنيع الإلكترونيات الحديثة عالية الأداء.

كيف يعمل الرش: من البلازما إلى الغشاء الرقيق

الرش هو نوع من الترسيب المادي للبخار (PVD). تتم العملية برمتها داخل غرفة تفريغ مغلقة ومنخفضة الضغط لضمان نقاء الفيلم النهائي.

الخطوة 1: إنشاء الفراغ

أولاً، يتم تفريغ الغرفة إلى فراغ عالٍ. يزيل هذا الهواء والجزيئات الأخرى التي يمكن أن تلوث الفيلم المعدني أو تتداخل مع العملية.

الخطوة 2: إدخال غاز خامل

بعد ذلك، يتم إدخال كمية صغيرة ومُتحكم فيها بدقة من غاز خامل، عادةً الأرغون (Ar)، إلى الغرفة. هذا الغاز غير تفاعلي ولن يرتبط كيميائيًا بالمعدن.

الخطوة 3: توليد البلازما

يتم تطبيق مجال كهربائي قوي داخل الغرفة. ينشط هذا المجال غاز الأرغون، ويزيل الإلكترونات من ذرات الأرغون ويخلق غازًا متأينًا متوهجًا يُعرف باسم البلازما. هذه البلازما عبارة عن مزيج من أيونات الأرغون الموجبة الشحنة والإلكترونات الحرة.

الخطوة 4: عملية القصف

يتم إعطاء المعدن المراد ترسيبه، والمعروف باسم الهدف، شحنة كهربائية سالبة قوية. تنجذب أيونات الأرغون الموجبة الشحنة في البلازما بشكل طبيعي نحو الهدف المشحون سالبًا وتتسارع نحوه، لتصطدم سطحه بقوة كبيرة.

الخطوة 5: قذف الذرات والترسيب

كل اصطدام هو حدث نقل زخم نقي. فكر في كرة البلياردو السريعة (أيون الأرغون) وهي تصطدم برص كرة البلياردو (ذرات المعدن في الهدف). يمتلك الاصطدام طاقة كافية لإخراج الذرات الفردية تمامًا من مادة الهدف.

ثم تسافر ذرات المعدن "المقذوفة" هذه في خط مستقيم عبر الفراغ حتى تصطدم بالركيزة، والتي يتم وضعها استراتيجيًا لاعتراضها. ذرة تلو الأخرى، تتراكم على الركيزة، لتشكل غشاءً رقيقًا وكثيفًا وموحدًا للغاية.

لماذا يعد الرش تقنية حاسمة

قد لا يكون الرش دائمًا أسرع طريقة ترسيب أو الأرخص، ولكنه يُختار عندما تكون جودة وخصائص الفيلم النهائي ذات أهمية قصوى.

التصاق وكثافة فائقة للفيلم

نظرًا لأن الذرات المقذوفة تصل إلى الركيزة بطاقة حركية كبيرة، فإنها تندمج بإحكام في السطح. يؤدي هذا إلى إنشاء أغشية ذات التصاق قوي بشكل استثنائي وهيكل كثيف وغير مسامي، وهو أمر بالغ الأهمية للمتانة والأداء.

تنوع لا مثيل له في المواد

على عكس التبخر الحراري، الذي يعتمد على صهر المواد، فإن الرش هو عملية ميكانيكية. هذا يعني أنه يمكن استخدامه لترسيب مواد ذات نقاط انصهار عالية للغاية، مثل التنغستن والتنتالوم، بالإضافة إلى السبائك والمركبات المعقدة. يتم استنساخ تركيبة هدف السبائك بدقة في الفيلم المترسب.

تحكم دقيق وتوحيد

توفر عملية الرش تحكمًا استثنائيًا في سماكة الفيلم، وغالبًا ما يصل إلى مستوى الأنجستروم الواحد (أقل من قطر الذرة). من خلال الإدارة الدقيقة لضغط الغاز والطاقة والوقت، يمكن للمهندسين إنتاج أغشية موحدة للغاية على مساحات كبيرة جدًا، مثل الزجاج المعماري أو شاشات العرض المسطحة.

فهم المفاضلات والقيود

على الرغم من قوته، فإن الرش له عيوب محددة تجعله غير مناسب لبعض التطبيقات.

معدلات ترسيب أبطأ

بشكل عام، يقوم الرش بترسيب المواد بشكل أبطأ من الطرق الأخرى مثل التبخر الحراري. بالنسبة للتطبيقات التي تكون فيها السرعة هي الأولوية وجودة الفيلم أقل أهمية، يمكن أن يكون الرش عنق زجاجة.

تعقيد وتكلفة النظام العالية

أنظمة الرش معقدة ومكلفة. تتطلب مضخات تفريغ عالية، وإمدادات طاقة قوية، ومناولة غاز معقدة، وغالبًا ما تكون أنظمة تبريد متقدمة. يمثل هذا استثمارًا رأسماليًا كبيرًا.

الترسيب بخط الرؤية

تنتقل الذرات المقذوفة في خط مستقيم من الهدف إلى الركيزة. هذا يجعل من الصعب طلاء الأجسام ثلاثية الأبعاد المعقدة ذات المناطق المظللة أو الأسطح الداخلية بشكل موحد.

احتمالية تسخين الركيزة

يمكن أن يؤدي نقل الطاقة من الذرات المتكثفة إلى تسخين الركيزة. في حين أن هذا يمكن أن يكون مفيدًا في بعض الأحيان لجودة الفيلم، إلا أنه يمكن أن يتلف الركائز الحساسة للحرارة مثل بعض المواد البلاستيكية أو البيولوجية.

اتخاذ الخيار الصحيح لهدفك

الرش أداة أساسية، ولكن يجب تبرير استخدامه من خلال المتطلبات التقنية لمشروعك.

• إذا كان تركيزك الأساسي هو الأغشية عالية النقاء والكثافة للإلكترونيات أو البصريات المتقدمة: يعد الرش هو المعيار الصناعي لإنشاء الموصلات البينية لأشباه الموصلات، وطلاءات مقاومة الانعكاس، والطبقات الأخرى عالية الأداء.
• إذا كان تركيزك الأساسي هو الطلاء السريع ومنخفض التكلفة للمعادن البسيطة: غالبًا ما يكون التبخر الحراري خيارًا أكثر اقتصادا للتطبيقات مثل الكروم المزخرف على البلاستيك أو الألومنيوم على العواكس.
• إذا كان تركيزك الأساسي هو طلاء الأجزاء ثلاثية الأبعاد المعقدة بشكل موحد: يجب عليك استكشاف طرق غير خط الرؤية مثل الترسيب بالطبقة الذرية (ALD) أو الترسيب الكيميائي للبخار (CVD).

في نهاية المطاف، يتيح لك فهم مبادئ الرش اختيار الأداة الدقيقة اللازمة لبناء المواد من الذرة صعودًا.

جدول ملخص:

الجانب	النقطة الرئيسية
نوع العملية	الترسيب المادي للبخار (PVD)
الاستخدام الأساسي	ترسيب أغشية معدنية رقيقة وموحدة للغاية
المزايا الرئيسية	التصاق فائق للفيلم، وتنوع المواد، وتحكم دقيق في السماكة
التطبيقات الشائعة	الموصلات البينية لأشباه الموصلات، وطلاءات مقاومة الانعكاس، وتصنيع الشاشات
القيود الرئيسية	الترسيب بخط الرؤية، غير مثالي للأجزاء ثلاثية الأبعاد المعقدة
