ما هي مادة هدف الرش (Sputtering Target)؟ المخطط الأساسي لطلاء الأغشية الرقيقة عالية الجودة

في جوهرها، هدف الرش هو المادة المصدر المستخدمة لإنشاء طلاء غشاء رقيق في عملية الترسيب الفيزيائي للبخار (PVD). وهي قطعة صلبة، غالبًا ما تكون مسطحة أو أسطوانية، مصنوعة من المادة التي ترغب في ترسيبها بالضبط على ركيزة. أثناء عملية الرش، يتم قصف هذا الهدف بأيونات نشطة، والتي تقذف ذرات من سطحه تنتقل بعد ذلك لتشكل طبقة رقيقة موحدة على الجسم المطلوب.

لا ينبغي النظر إلى هدف الرش على أنه مجرد مكون، بل على أنه المصدر الأساسي للطلاء النهائي. تحدد نقاء وشكل وسلامة الهدف بشكل مباشر جودة وأداء وتوحيد الغشاء الرقيق الذي تنتجه.

دور الهدف في عملية الرش

لفهم الهدف، يجب عليك أولاً فهم وظيفته داخل نظام الرش. الهدف هو نقطة البداية والعنصر الأكثر أهمية للمادة التي يتم ترسيبها.

مصدر الغشاء الرقيق

يتكون الهدف من المعدن أو السبيكة أو السيراميك المحدد الذي تنوي استخدامه كطلاء. إذا كنت بحاجة إلى إنشاء فيلم من نيتريد التيتانيوم، فستستخدم هدفًا من التيتانيوم في بيئة غاز النيتروجين. الهدف هو خزان الذرات اللازمة للطلاء.

موضوع القصف الأيوني

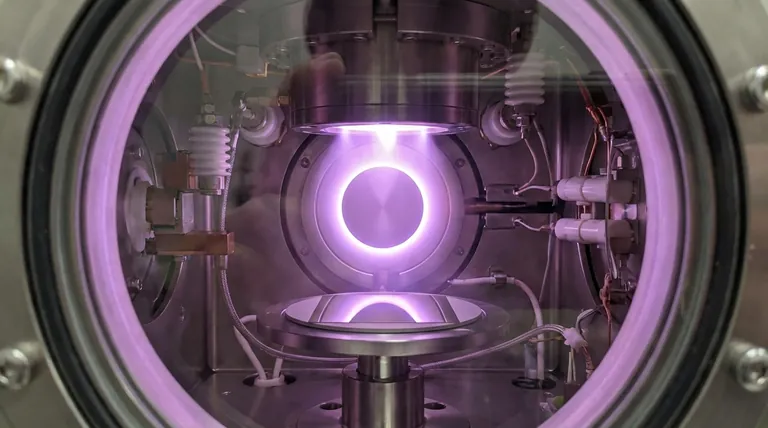

في غرفة التفريغ، يتم إدخال غاز خامل مثل الأرجون وتأيينه، مما يخلق بلازما. يقوم مجال كهربائي بتسريع هذه الأيونات الموجبة، مما يتسبب في اصطدامها بسطح الهدف المشحون سلبًا بقوة كبيرة.

آلية القذف والترسيب

يؤدي هذا القصف عالي الطاقة إلى إخراج الذرات فعليًا، أو "رشها"، من مادة الهدف. تنتقل هذه الذرات المقذوفة عبر غرفة التفريغ وتترسب على الركيزة (الجسم المراد طلاؤه)، مما يبني طبقة غشاء رقيق طبقة فوق طبقة. تؤدي هذه العملية إلى الحصول على طلاءات ذات التصاق قوي وتوحيد ممتاز للسماكة.

الخصائص الرئيسية لهدف الرش

الخصائص الفيزيائية والمادية للهدف ليست تفاصيل تافهة؛ بل هي معلمات حاسمة تتحكم في نتيجة عملية الترسيب.

نقاء المادة

نقاء مادة الهدف أمر بالغ الأهمية، حيث سيتم نقل أي شوائب داخل الهدف مباشرة إلى الفيلم المترسب، مما قد يعرض خصائصه الكهربائية أو البصرية أو الميكانيكية للخطر.

شكل العامل المادي

عادة ما يتم إنتاج الأهداف في أشكال مستوية (أقراص مسطحة) أو أسطوانية. يعتمد الاختيار على تصميم نظام الرش المحدد وتوحيد الترسيب المطلوب. يكون سطح الهدف دائمًا أكبر من المنطقة التي يتم رشها لمنع الرش غير المقصود لمكونات النظام.

الطاقة ومعدل الرش

يؤثر نوع وكمية الطاقة المطبقة على الهدف بشكل مباشر على العملية. على سبيل المثال، في الرش بالترددات الراديوية (RF)، تبلغ الطاقة الفعالة المسلمة حوالي نصف تلك الموجودة في الرش بالتيار المستمر (DC)، مما يؤثر على المعدل الذي يتم به قذف الذرات ونمو الفيلم.

فهم أوجه القصور والمزالق

على الرغم من أن الرش عملية خاضعة للرقابة بدرجة عالية، إلا أن تفاعلها مع الهدف يقدم تحديات معروفة يجب إدارتها من أجل إنتاج فعال من حيث التكلفة وقابل للتكرار.

ظاهرة "المسار السريع" (Race Track)

أثناء الرش، غالبًا ما يكون قصف الأيونات غير موحد عبر وجه الهدف بأكمله، خاصة في الأنظمة التي تستخدم المغناطيس (الرش المغنطروني). تميل الأيونات إلى التركيز على منطقة حلقية محددة، مما يتسبب في تآكل الهدف بعمق أكبر في تلك المنطقة.

استخدام غير متساوٍ للمادة

يؤدي هذا التآكل المركز إلى إنشاء أخدود مميز يُعرف باسم المسار السريع. نظرًا لأن الرش يتركز هنا، تظل نسبة كبيرة من مادة الهدف خارج هذا المسار غير مستخدمة. وهذا يقلل من الاستخدام الفعال للمادة، مما يزيد التكاليف.

عمر الهدف واستبداله

يحدد عمق المسار السريع في النهاية العمر القابل للاستخدام للهدف. بمجرد أن يصبح الأخدود عميقًا جدًا، فإنه يخاطر بانتهاك سلامة النظام أو جودة الفيلم. ولهذا السبب، فإن "انخفاض تكرار استبدال الهدف" هو سمة مرغوبة لأي عملية إنتاج ضخمة.

اتخاذ الخيار الصحيح لهدفك

يجب أن يتماشى اختيار وإدارة هدف الرش بشكل مباشر مع الهدف الأساسي لتطبيق الغشاء الرقيق الخاص بك.

• إذا كان تركيزك الأساسي هو إنشاء أغشية فائقة النقاء: فإن النقاء المعتمد لمادة الهدف هو أهم مواصفاتك.
• إذا كان تركيزك الأساسي هو التصنيع بكميات كبيرة: يجب عليك اختيار هدف مصمم لتحقيق أقصى قدر من الاستخدام وعملية رش تقلل من تأثير المسار السريع للتحكم في التكاليف.
• إذا كان تركيزك الأساسي هو ترسيب السبائك المعقدة: يجب تصنيع الهدف بتجانس استثنائي لضمان أن تكوين الفيلم المرشوش مطابق للهدف نفسه.

في نهاية المطاف، إدراك أن الهدف هو المخطط المباشر لطلاءك النهائي هو المفتاح لتحقيق نتائج متسقة وعالية الجودة في ترسيب الأغشية الرقيقة.

جدول ملخص:

الجانب الرئيسي	الوصف
الوظيفة الأساسية	المادة المصدر لإنشاء أغشية رقيقة في الترسيب الفيزيائي للبخار (PVD).
دور العملية	يتم قذف الذرات من سطح الهدف عن طريق القصف الأيوني لترسيبها على ركيزة.
الخصائص الحرجة	نقاء المادة، شكل العامل المادي (مسطح/أسطواني)، والتعامل مع الطاقة.
الاعتبار الرئيسي	يؤثر اختيار الهدف بشكل مباشر على جودة الفيلم وتوحيده وكفاءة تكلفة الإنتاج.
