ما هي ميزة لحام شعاع الإلكترون؟ تحقيق لحامات عميقة ونظيفة بأقل قدر من التشوه

الميزة الأساسية للحام شعاع الإلكترون هي قدرته على إنتاج لحامات عميقة وضيقة بشكل استثنائي مع أقل قدر من التشوه الحراري. ويحقق ذلك باستخدام شعاع مركز بإحكام من الإلكترونات عالية السرعة في فراغ، مما يركز طاقة هائلة على بقعة صغيرة جدًا. وهذا يسمح باللحام بمرور واحد للمواد السميكة التي تتطلب بخلاف ذلك تمريرات متعددة، وإعدادًا معقدًا، ومدخلات حرارية كبيرة بالطرق التقليدية.

يستبدل لحام شعاع الإلكترون (EB) تعقيد بيئة الفراغ بتحكم لا مثيل له. وينتج عن ذلك عملية ذات كثافة طاقة عالية توفر لحامات عميقة ونظيفة بأقل ضرر حراري للمادة المحيطة، وهو إنجاز غالبًا ما يكون غير قابل للتحقيق بالطرق الأخرى.

فيزياء كثافة الطاقة العالية

لفهم مزايا لحام شعاع الإلكترون، يجب عليك أولاً فهم مبادئه الأساسية. تُعرف هذه العملية باستخدامها لشعاع إلكتروني عالي الطاقة وبيئة فراغ.

دور شعاع الإلكترون

يولد مسدس إلكتروني تيارًا من الإلكترونات ويسرعها إلى سرعات عالية للغاية، عادةً ما تتراوح بين 50-70% من سرعة الضوء. ثم تقوم العدسات المغناطيسية بتركيز هذا التيار في شعاع دقيق جدًا وعالي الطاقة.

هذا التركيز للطاقة هو مصدر قدرات لحام شعاع الإلكترون الفريدة.

ضرورة الفراغ

تتم العملية بأكملها داخل غرفة تفريغ. الفراغ أمر بالغ الأهمية لسببين.

أولاً، يمنع الإلكترونات من الاصطدام بجزيئات الهواء، مما يؤدي إلى تشتيت الشعاع وتبديد طاقته. يضمن الفراغ بقاء الشعاع مركزًا ويوفر قوته الكاملة لقطعة العمل.

ثانيًا، يعمل الفراغ كدرع مثالي، يحمي حوض اللحام المنصهر من الملوثات الجوية مثل الأكسجين والنيتروجين، والتي يمكن أن تسبب عيوبًا وتضعف المفصل.

إنشاء تأثير "ثقب المفتاح"

عندما يصطدم الشعاع عالي الطاقة بالمادة، فإنه يبخر على الفور عمودًا صغيرًا من المعدن. وهذا يخلق تجويفًا عميقًا وضيقًا يُعرف باسم ثقب المفتاح.

يخترق الشعاع عميقًا في المادة عبر ثقب المفتاح هذا. ومع تحرك الشعاع على طول المفصل، يتدفق المعدن المنصهر حول ثقب المفتاح ويتصلب خلفه، مكونًا لحامًا عميقًا وضيقًا جدًا.

المزايا الرئيسية في الممارسة

تترجم فيزياء العملية مباشرة إلى مزايا تصنيعية وتصميمية مهمة.

نسبة العمق إلى العرض لا مثيل لها

يسمح تأثير ثقب المفتاح باختراق اللحام حتى بوصتين (50 مم) في الفولاذ. يكون اللحام الناتج ضيقًا للغاية، وغالبًا ما تكون نسبة العمق إلى العرض 20:1 أو أعلى.

وهذا يلغي الحاجة إلى تمريرات متعددة تتطلبها عمليات اللحام بالقوس، مما يقلل بشكل كبير من وقت اللحام واستهلاك المواد الاستهلاكية للأقسام السميكة.

منطقة متأثرة بالحرارة (HAZ) ضئيلة

نظرًا لأن الطاقة يتم توصيلها بدقة وكفاءة عالية، فإن إجمالي مدخلات الحرارة في المكون تكون منخفضة جدًا.

وينتج عن ذلك منطقة متأثرة بالحرارة (HAZ) صغيرة جدًا — وهي المنطقة من المادة الأساسية التي تتغير بنيتها المجهرية بفعل الحرارة. تعني منطقة HAZ صغيرة الحد الأدنى من التشوه والانكماش وفقدان قوة المادة.

نقاء وقوة فائقة

يمنع اللحام داخل الفراغ تكون الأكاسيد والنتريدات في حوض اللحام. وهذا ينتج لحامًا نظيفًا ونقيًا بشكل استثنائي.

وهذا أمر بالغ الأهمية بشكل خاص للمواد التفاعلية مثل التيتانيوم والزركونيوم والنيوبيوم، وكذلك للتطبيقات التي تتطلب أعلى قوة للمفصل وعمر إجهاد ممكن.

اللحام بالقرب من المكونات الحساسة

تسمح مدخلات الحرارة الكلية المنخفضة والتشوه الضئيل باللحام على مقربة من المكونات الحساسة للحرارة.

ويشمل ذلك الأختام الزجاجية بالمعدن، والإلكترونيات، والأسطح المشغولة مسبقًا، أو التجميعات الدقيقة التي قد تتلف أو تتشوه بسبب الحرارة العالية للحام التقليدي.

فهم المقايضات

لا توجد عملية خالية من القيود. البيئة الفريدة المطلوبة للحام شعاع الإلكترون تقدم قيودًا محددة يجب أخذها في الاعتبار.

قيد غرفة الفراغ

يجب أن تتناسب الأجزاء داخل غرفة تفريغ. وهذا يحد من الحجم الأقصى لقطعة العمل ويضيف وقتًا طويلاً للعملية لضخ الغرفة إلى مستوى الفراغ المطلوب.

متطلبات التركيب الدقيق

يتطلب شعاع الطاقة المركز تصميم الأجزاء بتركيب دقيق للغاية. على عكس بعض عمليات اللحام بالقوس، لا يمكن للحام شعاع الإلكترون ملء الفجوات الكبيرة أو غير المتناسقة بشكل موثوق.

توليد الأشعة السينية

يؤدي تفاعل الإلكترونات عالية الطاقة مع مادة قطعة العمل إلى توليد الأشعة السينية. يجب أن تكون غرفة الفراغ محمية بشكل صحيح بالرصاص لحماية المشغلين، مما يزيد من تعقيد وتكلفة الماكينة.

تكلفة رأسمالية أولية عالية

تمثل أنظمة لحام شعاع الإلكترون، مع مصادر الطاقة عالية الجهد، ومسدسات الإلكترون، وغرف الفراغ، وأجهزة التحكم الرقمي بالحاسوب، استثمارًا رأسماليًا أعلى بكثير من معدات اللحام بالقوس القياسية.

هل لحام شعاع الإلكترون مناسب لتطبيقك؟

يعتمد اختيار هذه العملية بالكامل على ما إذا كانت مزاياها الفريدة تحل تحديك الهندسي المحدد.

• إذا كان تركيزك الأساسي على الأداء والدقة: للتطبيقات الحرجة في الفضاء، أو الغرسات الطبية، أو الدفاع حيث لا يمكن المساومة على سلامة اللحام والحد الأدنى من التشوه، غالبًا ما يكون لحام شعاع الإلكترون هو الخيار الأفضل.
• إذا كان تركيزك الأساسي على ربط الأقسام السميكة بمرور واحد: يمكن للاختراق العميق للحام شعاع الإلكترون أن يقلل بشكل كبير من وقت الإنتاج والتشوه مقارنة باللحام التقليدي متعدد التمريرات، مما يبرر تكلفته.
• إذا كان تركيزك الأساسي على لحام المواد التفاعلية أو غير المتشابهة: تجعل بيئة الفراغ النظيفة لحام شعاع الإلكترون مثاليًا لربط مواد مثل التيتانيوم أو النحاس أو النيوبيوم التي يصعب أو يستحيل لحامها بشكل نظيف بالطرق الأخرى.
• إذا كان تركيزك الأساسي على الحساسية للتكلفة في الأجزاء البسيطة: للتصنيع العام حيث لا تتطلب دقة عالية، فمن المرجح أن تكون تكلفة ووقت دورة لحام شعاع الإلكترون باهظين، وتكون الطرق التقليدية أكثر ملاءمة.

في النهاية، يعد اختيار لحام شعاع الإلكترون استثمارًا في التحكم في العملية لتحقيق نتائج معدنية لا تستطيع الطرق الأخرى تحقيقها.

جدول الملخص:

الميزة الرئيسية	المنفعة الرئيسية	مثالي لـ
نسبة العمق إلى العرض لا مثيل لها	لحامات بمرور واحد بعمق يصل إلى 2 بوصة	ربط الأقسام السميكة بكفاءة
منطقة متأثرة بالحرارة (HAZ) ضئيلة	تشوه وانكماش منخفض	المكونات الدقيقة والتجميعات الحساسة
نقاء لحام فائق	لا يوجد أكسدة في بيئة الفراغ	المواد التفاعلية (التيتانيوم، الزركونيوم)
مدخلات حرارة كلية منخفضة	يحمي الأجزاء الحساسة للحرارة القريبة	الإلكترونيات، الأختام الزجاجية بالمعدن

هل تحتاج إلى حل لحام يوفر الدقة والقوة لمكوناتك الحيوية؟

في KINTEK، نحن متخصصون في معدات المختبرات والتصنيع المتقدمة، بما في ذلك أنظمة لحام شعاع الإلكترون. تم تصميم حلولنا للصناعات مثل الطيران والطب والدفاع، حيث تكون سلامة اللحام أمرًا بالغ الأهمية. يمكننا مساعدتك في تحقيق ما يلي:

• قوة مفصل أعلى وعمر إجهاد أطول للتطبيقات الصعبة.
• تقليل وقت الإنتاج عن طريق ربط المواد السميكة بمرور واحد.
• نقاء لحام استثنائي للمعادن التفاعلية وغير المتشابهة.

دع خبرائنا يساعدونك في تحديد ما إذا كان لحام شعاع الإلكترون هو الاستثمار المناسب لاحتياجاتك في الربط الدقيق. اتصل بـ KINTEK اليوم للحصول على استشارة!

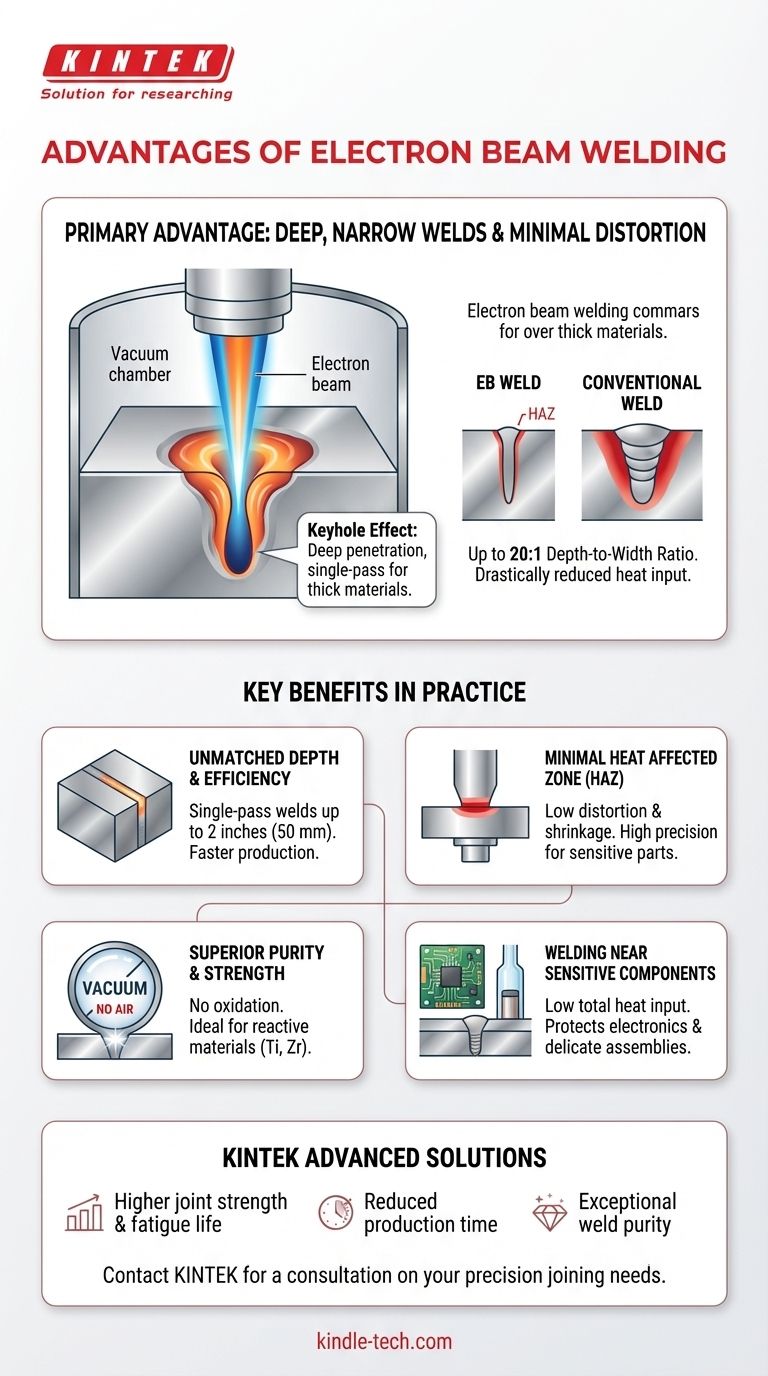

دليل مرئي
