على الرغم من وجود العديد من الطرق، فإن التقنية الأكثر فعالية واعتمادًا على نطاق واسع لإنتاج الجرافين عالي الجودة وذو مساحة كبيرة والمناسب للتطبيقات التجارية هي الترسيب الكيميائي للبخار (CVD). لقد أصبحت المعيار الصناعي لأنها تحقق توازنًا فريدًا بين قابلية التوسع وجودة المواد والفعالية من حيث التكلفة، لا سيما بالنسبة للتطبيقات في مجال الإلكترونيات.
إن "أفضل" طريقة لتخليق الجرافين ليست إجابة واحدة بل هي خيار تمليه أهدافك النهائية. في حين أن التقشير الميكانيكي ينتج عينات ذات نقاء أعلى للبحث، فإن الترسيب الكيميائي للبخار (CVD) يوفر أفضل مزيج من الجودة والنطاق وقابلية النقل اللازمة لمعظم التطورات التكنولوجية والصناعية.
النهجان الأساسيان لتخليق الجرافين
لفهم سبب تفضيل الترسيب الكيميائي للبخار (CVD)، من المفيد تصنيف طرق التخليق إلى استراتيجيتين أساسيتين: البناء من الذرات أو التفكيك من مصدر أكبر.
H3: طرق التفكيك (Top-Down): البدء من الجرافيت
تبدأ طرق التفكيك من الجرافيت - وهو في الأساس كومة سميكة من طبقات الجرافين - ويتم فصل هذه الطبقات.
التقشير الميكانيكي هي الطريقة الأصلية، والتي تستخدم بشكل مشهور الشريط اللاصق لتقشير الطبقات حتى تتبقى ورقة واحدة ذرية. تنتج هذه الطريقة رقائق جرافين نقية وعالية الجودة بشكل استثنائي، ولكنها غير قابلة للتطوير وتستخدم بشكل أساسي للبحث العلمي الأساسي.
التقشير في الطور السائل هو نهج تفكيك أكثر قابلية للتطوير حيث يتم تشتيت الجرافيت في سائل وتفكيكه باستخدام الطاقة، غالبًا من خلال المعالجة بالموجات فوق الصوتية. يمكن أن ينتج هذا كميات كبيرة من رقائق الجرافين لاستخدامها في المواد المركبة والطلاءات والأحبار، ولكن الجودة الكهربائية تكون عادةً أقل من الطرق الأخرى.
H3: طرق البناء (Bottom-Up): البناء من الذرات
تبني طرق البناء شبكة الجرافين ذرة بذرة على ركيزة. يوفر هذا تحكمًا دقيقًا في الهيكل النهائي.
الترسيب الكيميائي للبخار (CVD) هو التقنية الرائدة للبناء من الأسفل إلى الأعلى. تتضمن زراعة الجرافين مباشرة على ركيزة معدنية محفزة من غاز يحتوي على الكربون.
النمو الطبقي (Epitaxial growth) على كربيد السيليكون (SiC) هي طريقة أخرى، حيث يؤدي تسخين رقاقة SiC إلى تبخر السيليكون، تاركًا وراءه طبقة من الجرافين. على الرغم من أن هذه الطريقة تنتج جرافين عالي الجودة مباشرة على رقاقة شبه موصلة، فإن التكلفة العالية لركائز SiC تحد من استخدامها على نطاق واسع.
لماذا يهيمن الترسيب الكيميائي للبخار (CVD)
برز الترسيب الكيميائي للبخار (CVD) كمسار التخليق الأكثر فعالية لأنه يحل التحديات الحرجة المتمثلة في الحجم والجودة في وقت واحد.
H3: شرح عملية الترسيب الكيميائي للبخار (CVD)
عملية الترسيب الكيميائي للبخار للجرافين بسيطة من الناحية المفاهيمية. يتم تسخين رقاقة معدنية، عادةً النحاس (Cu)، في فرن مفرغ. يتم إدخال غاز يحتوي على الكربون، مثل الميثان (CH4). عند درجات حرارة عالية، يتحلل الميثان، وتترتب ذرات الكربون في شبكة الجرافين السداسية على سطح رقاقة النحاس.
H3: قابلية التوسع والجودة التي لا مثيل لها
الميزة الأساسية لـ CVD هي قدرته على إنتاج صفائح كبيرة ومستمرة من الجرافين أحادي الطبقة. هذا شرط أساسي لإنشاء أجهزة إلكترونية مثل الترانزستورات والأفلام الموصلة الشفافة والمستشعرات. يمكن توسيع نطاق العملية لإنتاج أغشية جرافين تُقاس بالأمتار المربعة.
H3: قابلية النقل والتنوع الحاسمان
إحدى السمات الرئيسية لـ CVD هي أنه يمكن نقل غشاء الجرافين بسهولة من ركيزة نموه (رقاقة النحاس) إلى أي مادة أخرى تقريبًا، مثل رقائق السيليكون أو الزجاج أو البلاستيك المرن. هذا التنوع هو ما يجعل الجرافين المُنمّى بواسطة CVD مثاليًا للاندماج في مجموعة واسعة من التطبيقات التكنولوجية.
فهم المفاضلات
لا توجد طريقة واحدة مثالية لكل سيناريو. يتطلب اختيار الطريقة الصحيحة فهم المقايضات المتأصلة بين الجودة والتكلفة والحجم.
H3: الجودة مقابل التكلفة
يوفر التقشير الميكانيكي أعلى جودة بلورية ممكنة ولكنه باهظ الثمن وبطيء للغاية لأي حجم تجاري. يعد التقشير في الطور السائل الأرخص للإنتاج بالجملة، ولكن جودة المادة غير كافية للإلكترونيات عالية الأداء. يحقق الترسيب الكيميائي للبخار (CVD) توازنًا حاسمًا، حيث يوفر جودة عالية بسعر فعال من حيث التكلفة للمساحات الكبيرة.
H3: الحجم مقابل النقاء
في حين أن الترسيب الكيميائي للبخار (CVD) ينتج أغشية ممتازة وذات مساحة كبيرة، يمكن أن تُدخل العملية عيوبًا طفيفة أو حدودًا حبيبية أو شوائب غير موجودة في الرقائق النقية الناتجة عن التقشير الميكانيكي. بالنسبة لمعظم التطبيقات، يكون هذا المقايضة مقبولًا، ولكن بالنسبة لأبحاث الفيزياء الأساسية، لا تزال الرقائق المقشرة مفضلة في كثير من الأحيان.
H3: تعقيد العملية
يتطلب الترسيب الكيميائي للبخار (CVD) معدات متخصصة، بما في ذلك أفران ذات درجة حرارة عالية وأنظمة تفريغ وتدفق غاز متحكم فيه. علاوة على ذلك، تضيف عملية النقل بعد النمو خطوات وتتطلب تعاملاً دقيقًا لتجنب إتلاف الفيلم الرقيق ذي المقياس الذري.
كيفية التحقق من جودة الجرافين
بغض النظر عن طريقة التخليق، يجب تحليل المادة الناتجة لتأكيد خصائصها. يعتمد المحترفون على مجموعة قياسية من تقنيات التوصيف.
H3: مطيافية رامان
هذه هي التقنية الأكثر أهمية واستخدامًا على نطاق واسع. يمكنها تحديد الجرافين بشكل قاطع، وتحديد عدد الطبقات (أحادية أو مزدوجة أو متعددة الطبقات)، وتقييم جودته الهيكلية من خلال اكتشاف العيوب.
H3: المجهر الإلكتروني (SEM و TEM)
يُستخدم المجهر الإلكتروني الماسح (SEM) لفحص سطح وشكل غشاء الجرافين، وكشف التجاعيد أو الطيات أو التمزقات. يوفر المجهر الإلكتروني النافذ (TEM) صورًا عالية الدقة للشبكة الذرية نفسها، مما يؤكد الهيكل السداسي.
H3: مطيافية الأشعة السينية (XPS)
تُوصّف مطيافية الأشعة السينية الضوئية الحالة الكيميائية والتركيب العنصري للعينة، مما يساعد في تحديد أي شوائب غير مرغوب فيها أو مجموعات وظيفية مرتبطة بورقة الجرافين.
اختيار الطريقة الصحيحة لهدفك
تطبيقك يحدد طريقة التخليق المثلى.
- إذا كان تركيزك الأساسي هو البحث الأساسي حول المادة النقية: يظل التقشير الميكانيكي هو المعيار الذهبي لإنتاج العينات الأعلى جودة وخالية من العيوب للاكتشاف العلمي.
- إذا كان تركيزك الأساسي هو الإلكترونيات القابلة للتطوير أو الموصلات الشفافة: يعد الترسيب الكيميائي للبخار (CVD) الطريقة الوحيدة الممكنة لإنشاء الأغشية الكبيرة وعالية الجودة والقابلة للنقل المطلوبة.
- إذا كان تركيزك الأساسي هو الإنتاج بالجملة للمواد المركبة أو الدهانات أو الأحبار: يوفر التقشير في الطور السائل أفضل مسار لإنتاج كميات كبيرة من رقائق الجرافين حيث لا تكون الجودة الإلكترونية النقية هي الشاغل الرئيسي.
إن فهم هذه المفاضلات الحاسمة يمكّنك من اختيار طريقة التخليق التي تتماشى مباشرة مع أهدافك التقنية والتجارية.
جدول ملخص:
| الطريقة | الأفضل لـ | الميزة الرئيسية | القيود الرئيسية |
|---|---|---|---|
| الترسيب الكيميائي للبخار (CVD) | الإلكترونيات، الأغشية الشفافة | صفائح قابلة للتطوير وعالية الجودة وقابلة للنقل | يتطلب معدات متخصصة |
| التقشير الميكانيكي | البحث الأساسي | أعلى نقاء وجودة بلورية | غير قابل للتطوير، إنتاجية منخفضة |
| التقشير في الطور السائل | المواد المركبة، الأحبار، الطلاءات | تكلفة منخفضة، إنتاج بالجملة | جودة إلكترونية أقل |
| النمو الطبقي على SiC | الإلكترونيات عالية التردد | نمو مباشر على أشباه الموصلات | تكلفة ركيزة عالية جدًا |
هل أنت مستعد لدمج الجرافين عالي الجودة في بحثك أو منتجك؟
يعد اختيار طريقة التخليق الصحيحة الخطوة الأولى فقط. تتخصص KINTEK في توفير المعدات المخبرية المتقدمة والمواد الاستهلاكية اللازمة لتنفيذ هذه التقنيات بنجاح، لا سيما الترسيب الكيميائي للبخار (CVD).
نحن نتفهم أن نجاحك يعتمد على أدوات موثوقة ودقيقة. سواء كنت تقوم بتطوير إلكترونيات الجيل التالي أو مواد مركبة متقدمة أو مواد رائدة، فإن خبرتنا ومنتجاتنا مصممة لمساعدتك في تحقيق نتائج متفوقة.
دعنا نناقش كيف يمكننا دعم تطبيقك المحدد:
- أنظمة الترسيب الكيميائي للبخار (CVD): قم بتوسيع نطاق إنتاج الجرافين الخاص بك باستخدام أنظمة قوية وقابلة للتحكم.
- المواد الاستهلاكية للعملية: ضمان جودة متسقة باستخدام رقائق معدنية وغازات عالية النقاء.
- أدوات التوصيف: تحقق من خصائص الجرافين الخاص بك باستخدام المعدات التحليلية الموصى بها.
اتصل بخبرائنا اليوم للعثور على الحل الأمثل لاحتياجات تخليق الجرافين في مختبرك.

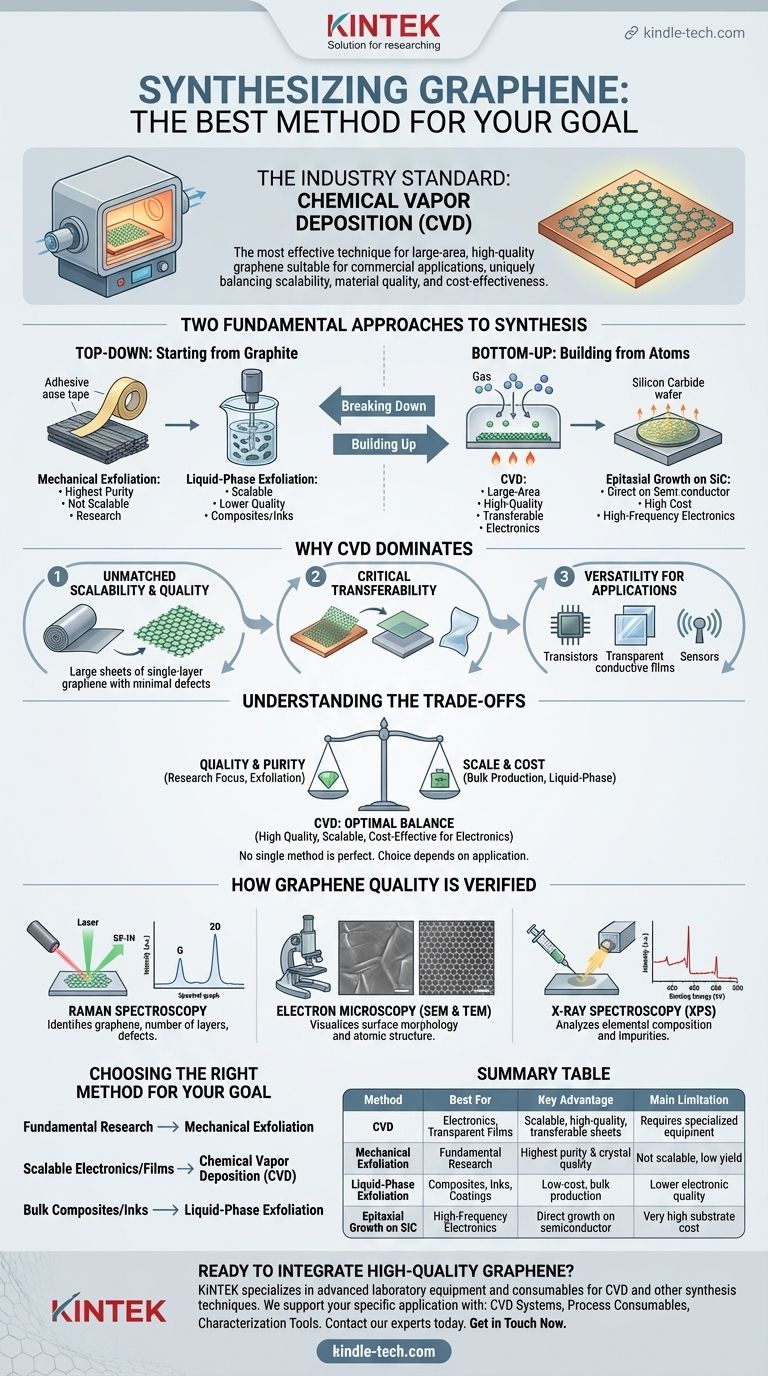

دليل مرئي
