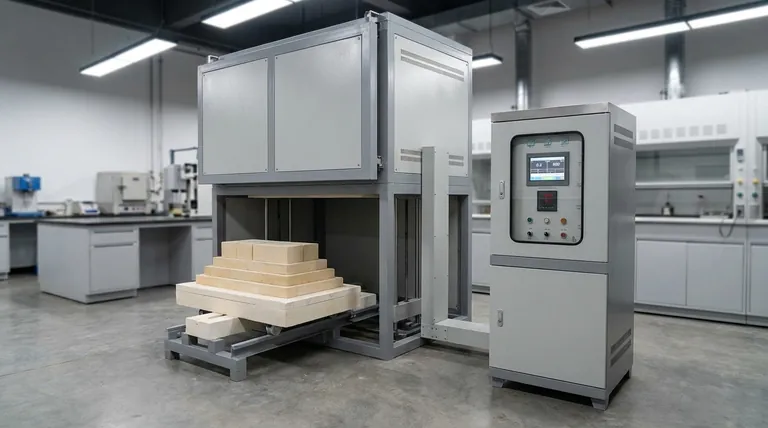

ما هو تركيب فرن الكتم؟ اكتشف الهندسة الدقيقة للتسخين النقي والمتحكم فيه

في جوهره، يتم بناء فرن الكتم كنظام من طبقات متداخلة. يتركز تصميمه على غرفة داخلية معزولة، تُعرف باسم الكتم، والتي تحتوي على العينة ويتم تسخينها خارجيًا. تحيط بهذه الغرفة الأساسية عناصر تسخين، وطبقة سميكة من العزل، وغطاء خارجي واقٍ، وكل ذلك يتم إدارته بواسطة نظام دقيق للتحكم في درجة الحرارة.

المبدأ الأساسي لبناء فرن الكتم هو العزل. تعمل جميع المكونات معًا لإنشاء بيئة محكمة ومتحكم فيها تمامًا وذات درجة حرارة عالية، تفصل العينة عن مصدر التسخين الخام لضمان تسخين موحد ومنع التلوث.

التشريح الأساسي: كيف يتم بناء فرن الكتم

يتضمن فهم بناء فرن الكتم فحصه من الخارج إلى الداخل. يخدم كل مكون وظيفة مميزة وحاسمة في تحقيق درجات حرارة قصوى والحفاظ عليها بأمان وكفاءة.

الغلاف الخارجي: القشرة الواقية

الطبقة الخارجية هي الغلاف الخارجي أو الإطار. توفر السلامة الهيكلية وتحمي المكونات الداخلية من البيئة الخارجية.

يتم تصنيع هذه القشرة عادةً من مواد قوية مثل الفولاذ المطلي بالمسحوق أو الألومنيوم، المصممة لتحمل قسوة بيئة المختبر أو الصناعة مع البقاء باردة نسبيًا عند اللمس.

طبقة العزل: احتواء الحرارة

بين الغلاف الخارجي والمكونات الداخلية توجد طبقة سميكة من العزل. هذا هو أحد أهم أجزاء بناء الفرن.

هذه الطبقة، المصنوعة غالبًا من بطانات أفران حرارية أو ألياف خزفية، تقلل من فقدان الحرارة. وهذا يضمن أن الفرن يعمل بكفاءة، ويحافظ على استقرار درجة الحرارة، ويحافظ على السطح الخارجي آمنًا.

الغرفة الداخلية (الكتم): قلب الفرن

المكون المحدد هو الكتم، أو الغرفة الداخلية. هذه غرفة محكمة الإغلاق مصنوعة من مواد مثل السيليكا والألومنيوم التي يمكنها تحمل الإجهاد الحراري الشديد.

غرضها الأساسي هو عزل العينة. تقع عناصر التسخين خارج هذه الغرفة، وتسخنها من جميع الجوانب. هذا الفصل يمنع أي اتصال مباشر بين العينة وعناصر التسخين.

نظام التسخين: توليد درجات حرارة قصوى

يتم توليد الحرارة نفسها بواسطة عناصر تسخين كهربائية مقاومة. غالبًا ما تكون هذه أسلاكًا عالية المقاومة، مثل سبائك الحديد والكروم والألومنيوم، ملفوفة حول الجزء الخارجي من غرفة الكتم.

عندما يمر التيار الكهربائي عبر هذه العناصر، فإنها تتوهج باللون الأحمر الساخن، وتشيع حرارة شديدة يمتصها الكتم وتنتقل بالتساوي إلى العينة بالداخل.

نظام التحكم: الدقة والسلامة

تتم إدارة عملية التسخين بأكملها بواسطة وحدة تحكم إلكترونية. يضمن هذا النظام الوصول إلى درجة الحرارة المطلوبة والحفاظ عليها ومراقبتها بدقة.

يتكون من ثلاثة أجزاء رئيسية:

1. مزدوج حراري (ثيرموكوبل)، وهو مستشعر يمتد إلى الغرفة لقياس درجة الحرارة الداخلية في الوقت الفعلي.
2. وحدة تحكم في درجة الحرارة، غالبًا ما تكون منظم PID قائم على المعالجات الدقيقة، والذي يفسر إشارة المزدوج الحراري ويعدل الطاقة لعناصر التسخين.
3. ميزات السلامة، مثل مفتاح الباب الذي يقطع الطاقة فورًا عن عناصر التسخين عند فتح الباب، مما يحمي المشغل والمكونات على حد سواء.

تتضمن بعض التصميمات أيضًا منفذ عادم أو فتحة تحرير لتصريف أي غازات أو أبخرة تنتج أثناء عملية التسخين بأمان.

لماذا يهم هذا التصميم: الميزة الوظيفية

إن التركيب المحدد لفرن الكتم ليس عشوائيًا؛ بل هو مصمم لتقديم مزايا مميزة على أنواع الأفران الأخرى. يساهم التصميم الطبقي والمعزول بشكل مباشر في أدائه.

تسخين موحد

نظرًا لأن العينة لا تتعرض مباشرة للحرارة الخام للعناصر، فإن غرفة الكتم تسخن بالتساوي من جميع الجوانب. توفر هذه الحرارة المشعة بيئة درجة حرارة موحدة للغاية، وهو أمر بالغ الأهمية لعمليات مثل الترميد والتلدين والمعالجة الحرارية.

منع التلوث

الحاجز المادي للكتم ضروري للحفاظ على نقاء العينة. يمنع أي جزيئات أو منتجات ثانوية من عناصر التسخين (أو من الاحتراق في النماذج التي تعمل بالوقود) من تلويث المادة التي يتم تسخينها.

كفاءة الطاقة والتحكم

يسمح الجمع بين العزل عالي الجودة ووحدة تحكم PID الدقيقة للفرن بتحقيق درجات حرارة محددة والحفاظ عليها بأقل قدر من هدر الطاقة. يتيح هذا التصميم التسخين السريع، والاستعادة الحرارية الممتازة بعد فتح الباب، ودورات التبريد المتحكم فيها.

عناصر البناء الرئيسية حسب الوظيفة

لتلخيص تصميم الفرن، من الأفضل التفكير في المكونات التي تفي بكل وظيفة أساسية.

• إذا كان تركيزك الأساسي على توليد الحرارة: المكونات الرئيسية هي عناصر التسخين الكهربائية المقاومة، المصنوعة عادةً من سبيكة عالية المقاومة.
• إذا كان تركيزك الأساسي على عزل العينة: الميزة المميزة هي غرفة الكتم الداخلية، التي تفصل العينة ماديًا عن مصدر التسخين.
• إذا كان تركيزك الأساسي على احتواء درجة الحرارة: العزل الحراري عالي الجودة أمر بالغ الأهمية للحفاظ على الكفاءة وضمان بقاء الغلاف الخارجي آمنًا.
• إذا كان تركيزك الأساسي على التحكم في العملية: يعتمد النظام على مزدوج حراري (ثيرموكوبل) لقياس درجة الحرارة ووحدة تحكم PID لتنظيم الطاقة بدقة عالية.

في النهاية، يكشف فهم هذا البناء أن فرن الكتم هو أكثر بكثير من مجرد صندوق ساخن بسيط؛ إنه أداة دقيقة مصممة للتحكم والنقاء.

جدول الملخص:

المكون	الوظيفة	المادة/الميزة الرئيسية
الغلاف الخارجي	الحماية الهيكلية والسلامة	فولاذ مطلي بالمسحوق أو ألومنيوم
طبقة العزل	يقلل من فقدان الحرارة، ويحسن الكفاءة	بطانات أفران حرارية أو ألياف خزفية
الغرفة الداخلية (الكتم)	يعزل العينة لمنع التلوث	سيراميك عالي الحرارة (مثل السيليكا، الألومينا)
نظام التسخين	يولد درجات حرارة عالية	عناصر تسخين كهربائية مقاومة (مثل سبيكة الحديد والكروم والألومنيوم)
نظام التحكم	تنظيم دقيق لدرجة الحرارة والسلامة	مستشعر مزدوج حراري ووحدة تحكم PID
