في جوهرها، التذرير بالتيار المستمر (DC) هو تقنية ترسيب في الفراغ تُستخدم لإنشاء أغشية رقيقة للغاية من المواد. تعمل العملية عن طريق إنشاء بلازما من غاز خامل، والتي تولد أيونات عالية الطاقة. يتم تسريع هذه الأيونات بواسطة جهد تيار مستمر لقصف مادة المصدر (أو "الهدف")، مما يؤدي إلى إخراج الذرات فعليًا من سطحها، والتي تنتقل بعد ذلك وتترسب على ركيزة، لتشكل طبقة موحدة.
المبدأ الأساسي للتذرير بالتيار المستمر ليس تفاعلًا كيميائيًا ولكنه تفاعل فيزيائي يعتمد على نقل الزخم. فكر في الأمر على أنه لعبة بلياردو مجهرية، حيث يكون أيون الغاز المنشط هو كرة العصا، التي تضرب الذرات في مادة الهدف وتطردها حتى تتمكن من الهبوط بدقة على ركيزة قريبة.
الآلية الأساسية: من البلازما إلى الفيلم
لفهم التذرير بالتيار المستمر، من المفيد تقسيمه إلى سلسلة من الأحداث التي تحدث داخل غرفة التفريغ.
الخطوة 1: إنشاء بيئة التفريغ

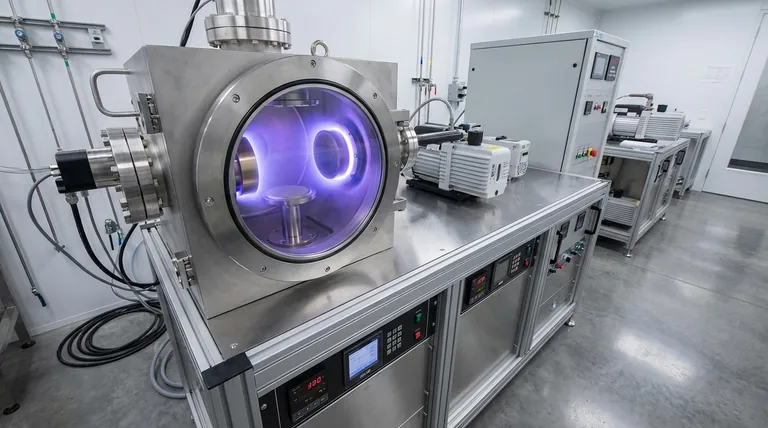

تحدث العملية بأكملها في غرفة تفريغ يتم ضخها إلى ضغط منخفض جدًا. ثم يتم إدخال غاز خامل، وأكثرها شيوعًا هو الأرغون (Ar).
هذا التفريغ ضروري لسببين: فهو يمنع تلوث مادة الهدف والركيزة بجزيئات الغلاف الجوي، ويضمن أن الذرات المتناثرة يمكنها السفر من الهدف إلى الركيزة دون الاصطدام بجزيئات غاز أخرى.
الخطوة 2: تطبيق جهد التيار المستمر
يتم توصيل مصدر طاقة تيار مستمر عالي الجهد بالمكونات داخل الغرفة. يتم إعداد مادة المصدر، أو الهدف، كـ كاثود (شحنة سالبة).
عادةً ما يعمل حامل الركيزة وجدران الغرفة كـ أنود (شحنة موجبة). يخلق هذا مجالًا كهربائيًا قويًا بين الهدف والأنود.
الخطوة 3: إشعال البلازما
يسرّع هذا المجال الكهربائي الإلكترونات الحرة المتناثرة الموجودة في الغرفة. عندما تصطدم هذه الإلكترونات عالية السرعة بذرات غاز الأرغون المتعادلة، فإنها تطرد الإلكترونات من أغلفة ذرات الأرغون.
تؤدي هذه العملية، المسماة التأين، إلى إنشاء أيونات أرغون موجبة الشحنة (Ar+) والمزيد من الإلكترونات الحرة. هذا السحابة المستدامة ذاتيًا من الأيونات والإلكترونات هي البلازما، والتي غالبًا ما يكون لها توهج مميز.
الخطوة 4: عملية القصف
تنجذب أيونات الأرغون موجبة الشحنة (Ar+) الآن بقوة إلى الهدف سالب الشحنة. تتسارع عبر المجال الكهربائي وتصطدم بسطح الهدف بطاقة حركية كبيرة.
يؤدي هذا الاصطدام إلى بدء "تتالي تصادم" داخل مادة الهدف، مما ينقل الزخم من الأيون إلى ذرات الهدف. عندما يصل تتابع الطاقة هذا إلى السطح، يمكن أن يكون كافيًا للتغلب على طاقة الترابط الذري للمادة، مما يتسبب في طرد ذرة الهدف فعليًا أو "تذريرها".
الخطوة 5: الترسيب على الركيزة
تنتقل الذرات المقذوفة من الهدف في خط مستقيم عبر الفراغ حتى تصطدم بسطح. عن طريق وضع ركيزة بشكل استراتيجي (مثل رقاقة سيليكون، أو زجاج، أو جزء بلاستيكي) أمام الهدف، تهبط هذه الذرات عليها.
بمرور الوقت، تتراكم هذه الذرات، طبقة فوق طبقة، لتشكل فيلمًا رقيقًا وكثيفًا وموحدًا للغاية على سطح الركيزة.
فهم المفاضلات والقيود
في حين أن التذرير بالتيار المستمر قوي، إلا أنه ليس حلاً عالميًا. يعد فهم قيوده المتأصلة أمرًا أساسيًا لاستخدامه بفعالية.
متطلبات المواد الموصلة
القيود الأساسية للتذرير بالتيار المستمر هي أن مادة الهدف يجب أن تكون موصلة كهربائيًا. تعتمد العملية على شحنة سالبة ثابتة على الهدف لجذب الأيونات الموجبة.
إذا كان الهدف عازلاً (مادة عازلة)، فإن قصف الأيونات الموجبة سيؤدي إلى تراكم الشحنة على السطح. هذه الشحنة الموجبة تعادل الجهد السالب للكاثود، مما يؤدي فعليًا إلى صد المزيد من الأيونات وإيقاف عملية التذرير. يشار إلى هذا غالبًا باسم "تسمم الهدف".
معدلات الترسيب والتسخين
مقارنة ببعض الطرق الأخرى مثل التبخر الحراري، يمكن أن يكون لمعدل الترسيب الأساسي للتذرير بالتيار المستمر معدل منخفض نسبيًا، مما يجعله عملية أبطأ.
علاوة على ذلك، يمكن أن ينقل القصف المستمر للجسيمات النشطة حرارة كبيرة إلى الركيزة، مما قد يتلف المواد الحساسة للحرارة مثل بعض أنواع البلاستيك أو الطبقات العضوية.
متى تختار التذرير بالتيار المستمر
يعتمد اختيارك لطريقة الترسيب بالكامل على المادة والنتيجة المرجوة.
- إذا كان تركيزك الأساسي هو ترسيب فيلم معدني موصل: يعتبر التذرير بالتيار المستمر معيارًا صناعيًا موثوقًا به للغاية ويمكن التنبؤ به ومفهومًا جيدًا للمواد مثل الألومنيوم والنحاس والكروم والذهب.
- إذا كنت بحاجة إلى أغشية عالية النقاء مع تحكم دقيق في السماكة: تجعل بيئة التفريغ والقصف المادي المتحكم فيه للتذرير خيارًا ممتازًا لإنشاء أغشية كثيفة وعالية الجودة.
- إذا كنت بحاجة إلى طلاء مادة غير موصلة (عازلة): يجب أن تبحث عن ما وراء التذرير بالتيار المستمر إلى طرق مثل التذرير بالترددات الراديوية (RF)، المصممة خصيصًا للتغلب على مشكلة تراكم الشحنة على الأهداف العازلة.
يعد فهم هذه العملية الأساسية هو الخطوة الأولى نحو التحكم في خصائص المواد على المستوى الذري.
جدول الملخص:
| الجانب | الوصف |
|---|---|
| نوع العملية | الترسيب الفيزيائي للبخار (PVD) |
| المتطلب الرئيسي | يجب أن تكون مادة الهدف موصلة كهربائيًا |
| التطبيقات الشائعة | ترسيب المعادن (مثل الألومنيوم، النحاس، الذهب، الكروم) |
| الميزة الأساسية | ينشئ أغشية رقيقة كثيفة وعالية النقاء وموحدة |
| القيود الرئيسية | لا يمكن استخدامه مع مواد الهدف العازلة (الديالكتريك) |
