ما الفرق بين فرن الكتم وفرن الأنبوب؟ التحكم في الغلاف الجوي هو المفتاح.

الفرق الجوهري بين فرن الكتم (muffle furnace) وفرن الأنبوب (tubular furnace) هو التحكم في الغلاف الجوي. تم تصميم فرن الكتم لتسخين العينات في الهواء المحيط، بينما يستخدم فرن الأنبوب أنبوبًا محكم الإغلاق للسماح بالتحكم الدقيق في البيئة الغازية. يملي هذا التمييز الأساسي تصميماتهما وتطبيقاتهما وتكاليفهما.

الاختيار بينهما هو قرار بين سعة العينة والتحكم في العملية. توفر أفران الكتم غرفة كبيرة وبسيطة للتسخين للأغراض العامة في الهواء، بينما توفر أفران الأنبوب بيئة محكمة للغاية للعمليات المتخصصة التي تتطلب غازات معينة أو فراغًا.

التمييز الأساسي: التحكم في الغلاف الجوي

العامل الأكثر أهمية الذي يفصل بين هذين النوعين من الأفران هو قدرتهما على إدارة البيئة المحيطة بالعينة. تحدد هذه القدرة، أو عدم وجودها، حالات الاستخدام المثالية لكل منهما.

فرن الكتم: التسخين في الهواء

فرن الكتم هو في الأساس غرفة من نوع الصندوق مع عناصر تسخين تحيط بقلب معزول حرارياً. تصميمه مفتوح للبيئة المحيطة.

وهذا يجعله مثاليًا للعمليات الحرارية التي تتطلب فقط حرارة عالية في وجود الهواء، مثل الترميد (ashing)، التلبيد (sintering)، التلدين (annealing)، والتحليل الوزني (gravimetric analysis). إنه أداة أساسية للتسخين للأغراض العامة في المختبر.

فرن الأنبوب: بيئات غازية دقيقة

يقوم فرن الأنبوب بتسخين أنبوب أسطواني، مصنوع عادةً من الكوارتز أو الألومينا أو الموليت، والذي يحتوي على العينة. يمكن إغلاق هذا الأنبوب من كلا الطرفين.

التصميم المحكم هو ميزته الرئيسية. يسمح لك بتطهير الهواء وإدخال غازات محددة، مما يخلق غلافًا خاملًا (inert) (مثل الأرجون، النيتروجين)، مختزلًا (reducing) (مثل الهيدروجين)، أو أي غلاف جوي آخر متحكم فيه. هذا ضروري للتطبيقات الحساسة مثل الترسيب الكيميائي للبخار (CVD)، أو التنقية، أو تخليق المواد حيث قد يتداخل الأكسجين مع العملية.

مقارنة الخصائص الوظيفية الرئيسية

بالإضافة إلى التحكم في الغلاف الجوي، يؤدي تصميمها المادي إلى اختلافات كبيرة في التعامل مع العينات، وملامح درجة الحرارة، والبصمة المادية.

تصميم الغرفة والتعامل مع العينات

يتميز فرن الكتم بغرفة كبيرة وصندوقية. يوفر هذا مساحة واسعة ويجعل تحميل وتفريغ العينات ذات الأشكال والأحجام المختلفة أمرًا سهلاً للغاية، وغالبًا ما توضع في بوتقات أو صواني خزفية.

يحتوي فرن الأنبوب على منطقة تسخين أصغر بكثير ومقيدة داخل الأنبوب الضيق. هذا مثالي للعينات الأصغر أو المساحيق أو لإنشاء عملية تدفق مستمر حيث تمر المواد عبر المنطقة الساخنة.

نطاق درجة الحرارة والتوحيد

يمكن لكلا نوعي الأفران تحقيق درجات حرارة عالية جدًا، وغالبًا ما تتجاوز 1200 درجة مئوية. يتم تحديد درجة الحرارة القصوى لفرن الكتم بواسطة عناصر التسخين الخاصة به، والتي قد تكون أسلاك تسخين كهربائية (حتى 1200 درجة مئوية)، قضبان كربيد السيليكون (حتى 1400 درجة مئوية)، أو قضبان موليبدينوم السيليكون (حتى 1700 درجة مئوية).

بينما يوفر كلاهما استقرارًا جيدًا لدرجة الحرارة، غالبًا ما يتفوق فرن الأنبوب في إنشاء منطقة درجة حرارة موحدة للغاية على طول جزء معين من الأنبوب، وهو ما يمكن أن يكون حاسمًا لمعالجة العينات بشكل متسق.

البصمة المادية

نظرًا لتصميماتهما، فإن أفران الأنبوب عادةً ما تكون أكثر إحكامًا وصغرًا من أفران الكتم، التي تتطلب هيكلًا أكبر وأكثر صندوقية لإيواء الغرفة المعزولة.

فهم المقايضات: التكلفة مقابل القدرة

سيتضمن اختيارك حتمًا الموازنة بين المتطلبات الفنية لعمليتك مقابل الميزانية والتعقيد التشغيلي.

ثمن الدقة

فرن الأنبوب أغلى بكثير. تدفع هذه التكلفة الأعلى مقابل القدرة المتقدمة للتحكم في الغلاف الجوي، بما في ذلك الأنبوب المحكم، والتجهيزات المانعة للغاز، وغالبًا مضخات التفريغ ووحدات التحكم في تدفق الغاز المرتبطة بها.

قيمة البساطة

فرن الكتم هو الخيار الأكثر اقتصادية. تصميمه الأبسط، الذي يركز فقط على التسخين، يجعله أقل تكلفة للشراء والتشغيل والصيانة. للتطبيقات التي لا تتطلب التحكم في الغلاف الجوي، فإنه يوفر قيمة ممتازة.

التعقيد التشغيلي

تشغيل فرن الكتم أمر مباشر: ضع العينة، اضبط درجة الحرارة، وابدأ البرنامج. نظام فرن الأنبوب أكثر تعقيدًا بطبيعته، ويتطلب إعدادًا دقيقًا لخطوط الغاز، وفحوصات التسرب، وإدارة معدلات التدفق لضمان تحقيق الغلاف الجوي المطلوب والحفاظ عليه.

اتخاذ القرار الصحيح لعمليتك

يجب أن يسترشد قرارك بالمتطلبات غير القابلة للتفاوض لعمليتك الحرارية.

• إذا كان تركيزك الأساسي هو تسخين العينات في الهواء (مثل الترميد، التلدين، التجفيف): فرن الكتم هو الخيار الأكثر عملية وفعالية من حيث التكلفة نظرًا لغرفته الكبيرة وبساطة التشغيل.
• إذا كان تركيزك الأساسي هو التحكم في العملية باستخدام أجواء غازية محددة (مثل CVD، التفاعلات تحت غاز خامل): فرن الأنبوب هو الأداة الضرورية، حيث يوفر البيئة المحكمة المطلوبة لهذه التطبيقات.
• إذا كان تركيزك الأساسي هو معالجة عينات صغيرة أو مساحيق بتوحيد درجة حرارة عالية: غالبًا ما يوفر فرن الأنبوب منطقة ساخنة أكثر اتساقًا وتحديدًا.
• إذا كان تركيزك الأساسي هو الميزانية والتسخين للأغراض العامة في المختبر: يوفر فرن الكتم أفضل قيمة وتنوع لجميع مهام الغلاف الجوي القياسية.

في النهاية، يعتمد اختيارك على سؤال واحد: هل تتطلب عمليتك التحكم في البيئة الغازية؟

جدول الملخص:

الميزة	فرن الكتم	فرن الأنبوب
الغلاف الجوي	الهواء المحيط	متحكم فيه (خامل، مختزل، فراغ)
الاستخدام الأساسي	الترميد، التلبيد، التلدين في الهواء	CVD، التخليق، العمليات التي تتطلب غازات محددة
سعة العينة	غرفة كبيرة وصندوقية لعينات متنوعة	أنبوب صغير ومقيد للمساحيق/العينات الصغيرة
التكلفة والتعقيد	تكلفة أقل، تشغيل أبسط	تكلفة أعلى، إعداد وتشغيل أكثر تعقيدًا
مثالي لـ	التسخين للأغراض العامة، المختبرات ذات الميزانية المحدودة	العمليات الدقيقة التي تتطلب التحكم في الغلاف الجوي

ما زلت غير متأكد أي فرن مناسب لتطبيقك؟ خبراء KINTEK هنا للمساعدة. نحن متخصصون في معدات ومستلزمات المختبرات، ونلبي جميع احتياجات مختبرك. سواء كنت تحتاج إلى بساطة فرن الكتم للترميد أو دقة فرن الأنبوب لـ CVD، يمكننا إرشادك إلى الحل الأمثل لعمليتك وميزانيتك. اتصل بفريقنا اليوم للحصول على استشارة شخصية!

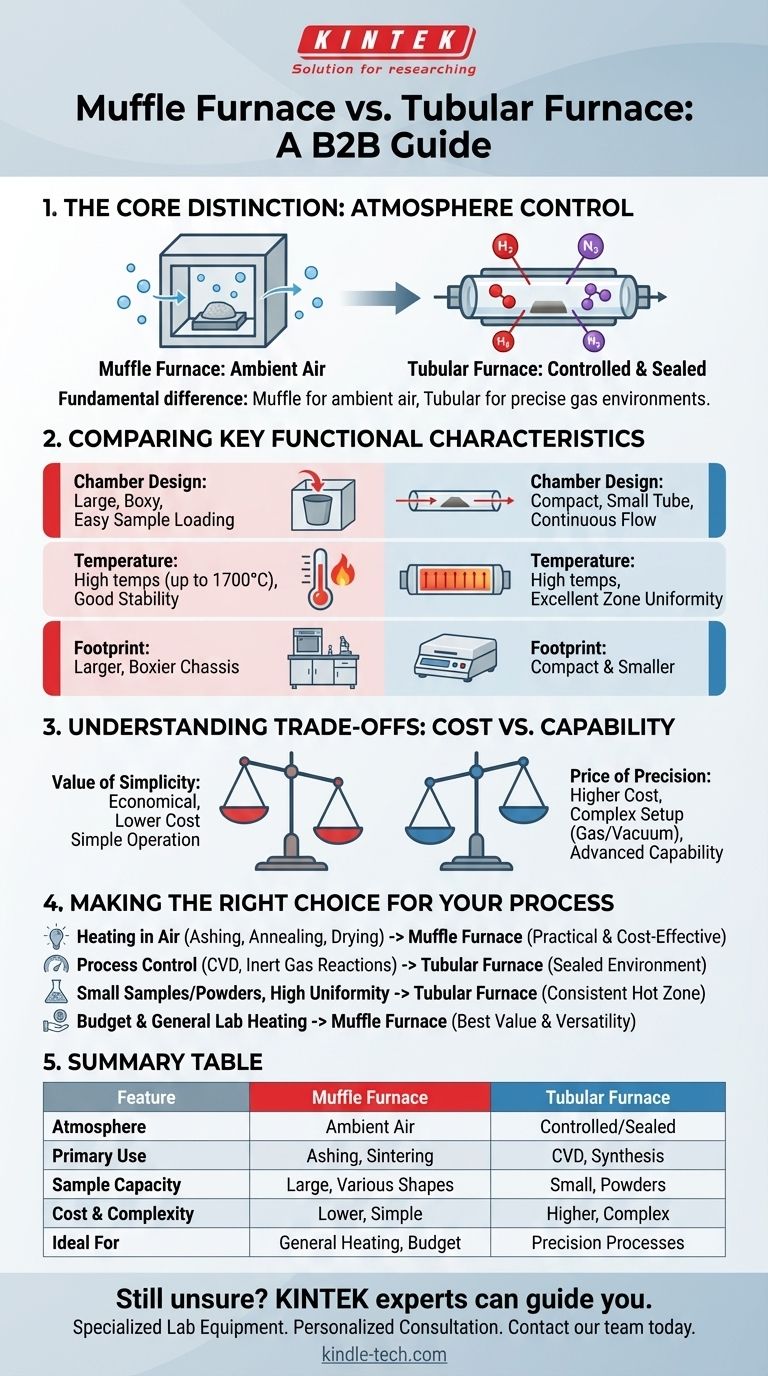

دليل مرئي
