ما الفرق بين الفرن الصاعد والأفقي؟ ابحث عن المقاس المثالي لتصميم منزلك

باختصار، الفرق بين الفرن الصاعد (upflow) والفرن الأفقي (horizontal) هو اتجاه حركة الهواء، والذي يحدد مكان تركيب الوحدة. يقف الفرن الصاعد عموديًا ويسحب الهواء البارد من الأسفل، ويسخنه ويدفع الهواء الدافئ إلى الأعلى. أما الفرن الأفقي فيكون مستلقيًا على جانبه، ويسحب الهواء من أحد الطرفين ويدفعه إلى الطرف الآخر، مما يجعله مناسبًا للمساحات ذات الأسقف المنخفضة مثل العليّات.

لا يتعلق اختيار الفرن الصاعد أو الأفقي بأداء التدفئة أو كفاءتها. بل يتحدد بالكامل من خلال التصميم المادي لمنزلك وموقع مجاري الهواء. الفرن المناسب هو الذي يتناسب مع المساحة المخصصة.

فهم تكوينات تدفق الهواء في الفرن

يشير "تكوين" الفرن ببساطة إلى كيفية بنائه لتحريك الهواء. يتم ترتيب المكونات الداخلية — المنفاخ، ومبادل الحرارة، وأجهزة التحكم — لتوجيه تدفق الهواء في مسار محدد: للأعلى، أو للأسفل، أو جانبيًا.

الفرن الصاعد: المعيار للأقبية

الفرن الصاعد هو التكوين الأكثر شيوعًا. يقف في وضع مستقيم ويعمل مثل مدخنة للهواء.

يتم سحب الهواء البارد إلى الوحدة من خلال الأسفل أو الجانب السفلي بواسطة مروحة المنفاخ. ثم يمر الهواء فوق مبادل الحرارة، حيث يتم تسخينه، ويتم طرده أخيرًا من أعلى الوحدة إلى نظام مجاري الهواء الرئيسي في منزلك (غرفة الضغط).

هذا التصميم مثالي للتركيبات في الأقبية أو خزانات المرافق في الطابق الأرضي، حيث يمكن للفرن أن يجلس على الأرض ويغذي مجاري الهواء الموجودة في الأسقف أعلاه.

الفرن الأفقي: مصمم للعليّات ومساحات الزحف

الفرن الأفقي هو في الأساس وحدة صاعدة مصممة للعمل على جانبها. يستخدم في الأماكن التي تكون فيها المساحة الرأسية محدودة.

يدخل الهواء من أحد جانبي الخزانة الطويلة المستطيلة، ويتم تسخينه أثناء مروره طوليًا عبر مبادل الحرارة، ويخرج من الجانب الآخر.

هذا التكوين هو الخيار الوحيد للتركيبات في المساحات الضيقة مثل العليّات أو مساحات الزحف، حيث لا تتناسب وحدة عمودية طويلة.

الفرن الهابط: اختلاف ضروري

على الرغم من أنك لم تسأل عنه، إلا أن الصورة الكاملة تتضمن الفرن الهابط. هذه الوحدة هي صورة طبق الأصل للفرن الصاعد.

يسحب الهواء من الأعلى، ويسخنه، ويدفعه إلى الأسفل. يستخدم هذا التصميم في المنازل التي لا تحتوي على أقبية، حيث قد يكون الفرن موجودًا في خزانة في الطابق الأول وتكون مجاري الهواء ممتدة تحته في مساحة زحف أو بلاطة خرسانية.

كيف يحدد تدفق الهواء موقع التركيب

لا يمكنك ببساطة اختيار التكوين الذي تفضله؛ يجب عليك اختيار ما يتناسب مع البنية التحتية لمنزلك. يجب أن يتوافق الفرن مع مجاري الهواء لكي يعمل النظام.

مطابقة الفرن مع مجاري الهواء الخاصة بك

الفرن هو قلب نظام الهواء القسري. يجب أن تغذي مجاري الهواء الراجعة مدخل الفرن، ويجب أن تتصل مجاري الهواء المزودة بمخرجه.

تم تصميم الفرن الصاعد للاتصال بمجاري الهواء الراجعة عند قاعدته ومجاري الهواء المزودة فوقه. تم تصميم الفرن الأفقي لمجاري الهواء التي تمتد موازية للأرض في العلية أو مساحة الزحف. محاولة تركيب التكوين الخاطئ سيتطلب إعادة هندسة مكلفة وغير فعالة لنظام مجاري الهواء بأكمله.

المساحة الرأسية مقابل الأفقية

القرار في النهاية عملي ويعتمد على مساحة التركيب.

• تتطلب المساحات الطويلة والضيقة (الأقبية، الخزائن) وحدة رأسية، عادةً فرنًا صاعدًا.
• تتطلب المساحات القصيرة والواسعة (العليّات، مساحات الزحف) فرنًا أفقيًا.

فهم المفاضلات

بينما الفرق الأساسي هو التوجيه المادي، هناك بعض العوامل الثانوية التي يجب مراعاتها وهي نتائج للتصميم.

الأداء والكفاءة

لأي مصنع وخط طراز معين، سيكون أداء التدفئة وكفاءة الطاقة (تصنيف AFUE) متطابقين بين الإصدارات الصاعدة والأفقية والهابطة. المكونات الداخلية هي نفسها. لا يؤثر الاختيار على مدى جودة تسخين الفرن أو كمية الوقود التي يستهلكها.

التركيب والصيانة

قد تكون التركيبات الأفقية في العليّات الضيقة أو مساحات الزحف أحيانًا أكثر صعوبة وتتطلب عمالة أكثر للوصول إليها لإجراء الإصلاحات أو الصيانة مقارنة بوحدة صاعدة يمكن الوصول إليها بحرية في قبو.

تتطلب الأفران الهابطة متطلبًا فريدًا: يجب تركيبها على قاعدة خاصة غير قابلة للاحتراق لحماية الأرضية تحتها من الحرارة العالية، مما قد يضيف تكلفة بسيطة للتركيب.

تفصيل حاسم: تصريف المكثفات

تنتج الأفران عالية الكفاءة (تلك التي تحمل تصنيفات AFUE بنسبة 90% أو أكثر) بخار ماء حمضيًا، يسمى المكثف، والذي يجب تصريفه.

في الوحدات الصاعدة والأفقية، يمكن عادةً توجيه هذا التصريف باستخدام الجاذبية. ومع ذلك، في التكوين الهابط، يكون مخرج الصرف في الجزء السفلي من الوحدة، مما يتطلب غالبًا مضخة مكثفات لرفع الماء إلى خط الصرف. يضيف هذا مكونًا يتطلب الكهرباء ويمكن أن يتعطل.

اتخاذ القرار الصحيح لمنزلك

القرار واضح بمجرد تحديد موقع التركيب ومجاري الهواء الموجودة.

• إذا كان فرنك سيكون في قبو أو خزانة في الطابق الأرضي: فأنت بحاجة على الأرجح إلى فرن صاعد للاتصال بمجاري الهواء الممتدة فوقه.
• إذا كان فرنك سيكون في علية أو مساحة زحف: فإن الفرن الأفقي هو التكوين الوحيد الذي سيتناسب مع المساحة الرأسية المحدودة.
• إذا كان فرنك في طابق رئيسي مع مجاري هواء في البلاطة أو مساحة الزحف أدناه: ستحتاج إلى فرن هابط لدفع الهواء إلى الأسفل في نظام مجاري الهواء.

اختيار تكوين الفرن الصحيح يتعلق بمطابقة المعدات مع التصميم الفريد لمنزلك، مما يضمن تدفق هواء فعال وموثوق لسنوات قادمة.

جدول الملخص:

نوع الفرن	اتجاه تدفق الهواء	موقع التركيب المثالي	اعتبار رئيسي
الفرن الصاعد	يسحب الهواء من الأسفل، يطرده من الأعلى	الأقبية، خزائن الطابق الأرضي	يتصل بمجاري الهواء العلوية
الفرن الأفقي	يسحب الهواء من جانب واحد، يطرده من الجانب الآخر	العليّات، مساحات الزحف	يتناسب مع المساحات ذات الأسقف المنخفضة
الفرن الهابط	يسحب الهواء من الأعلى، يطرده من الأسفل	الطابق الرئيسي مع بلاطة/مساحة زحف أدناه	قد يتطلب مضخة مكثفات

هل تحتاج إلى مساعدة في اختيار الفرن المناسب لمختبرك؟

يعد اختيار تكوين الفرن الصحيح أمرًا بالغ الأهمية للتشغيل الفعال والموثوق به في مختبرك. في KINTEK، نحن متخصصون في توفير أفران مختبرية عالية الجودة مصممة خصيصًا لتناسب مساحتك ومتطلبات سير العمل لديك. سواء كنت بحاجة إلى تكوين صاعد أو أفقي أو مخصص، سيساعدك خبراؤنا في العثور على الحل الأمثل لضمان الأداء والسلامة المثلى.

اتصل بنا اليوم لمناقشة احتياجات التدفئة في مختبرك واكتشاف كيف يمكن لمعدات KINTEK الموثوقة أن تعزز أبحاثك وعملياتك.

احصل على استشارة مجانية

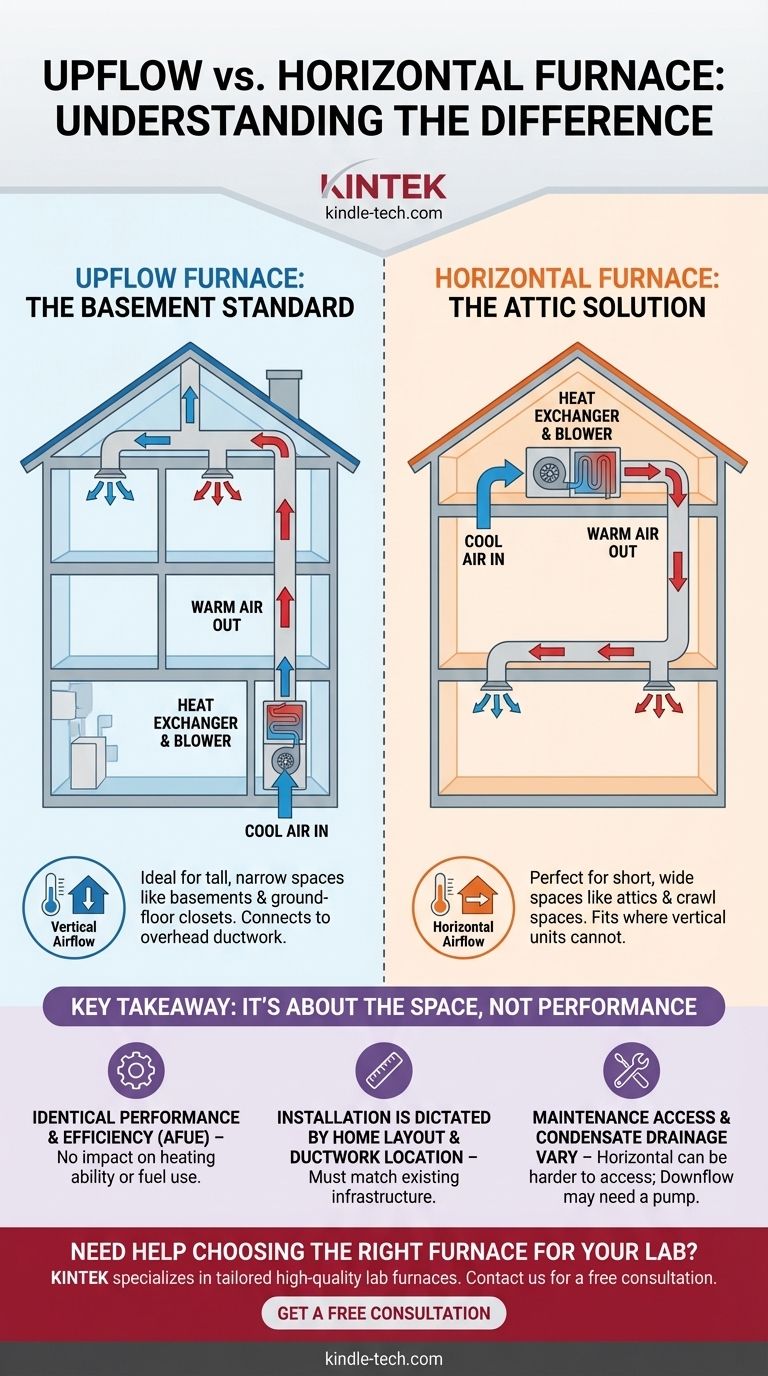

دليل مرئي
