ما هو النطاق الترددي لفرن الحث؟ افتح مفتاح صهر المعادن بكفاءة

بينما لا يوجد تردد واحد لجميع أفران الحث، فإنها تعمل عبر طيف واسع، عادةً من ترددات الخط القياسية (50-60 هرتز) وصولاً إلى عدة مئات من الكيلوهرتز (kHz). التردد المحدد المستخدم ليس عشوائيًا؛ إنه أهم معلمة تصميم تحدد خصائص تسخين الفرن وكفاءته وتطبيقه المقصود، من صهر أطنان هائلة من الحديد إلى معالجة سبائك صغيرة عالية النقاء.

التردد التشغيلي لفرن الحث هو متغير أساسي يتحكم في كيفية انتقال الطاقة إلى المعدن. تخترق الترددات المنخفضة بشكل أعمق وتحرك بقوة أكبر، وهي مثالية للمصهرات الكبيرة، بينما توفر الترددات الأعلى تسخينًا سطحيًا وأكثر تحكمًا للتطبيقات الأصغر أو المتخصصة.

دور التردد في التسخين بالحث

لفهم نطاقات التردد المختلفة، يجب علينا أولاً فهم الفيزياء المعنية. فرن الحث هو في الأساس محول كبير حيث الملف الأولي هو الملف النحاسي المبرد بالماء، والمعدن المراد صهره (الشحنة) يعمل كملف ثانوي أحادي اللفة.

مبدأ الحث

عندما يتدفق تيار متردد (AC) عبر الملف الأولي، فإنه يولد مجالًا مغناطيسيًا قويًا وسريع التغير داخل الفرن. يولد هذا المجال المغناطيسي تيارات كهربائية قوية، تُعرف باسم التيارات الدوامية، داخل شحنة المعدن. تتسبب المقاومة الكهربائية الطبيعية للمعدن في توليد هذه التيارات الدوامية لحرارة هائلة، مما يؤدي إلى الصهر.

"تأثير الجلد": عمق اختراق التيار

الأهم من ذلك، أن هذه التيارات الدوامية لا تتدفق بشكل موحد عبر شحنة المعدن بأكملها. بل تميل إلى التركيز على السطح الخارجي في ظاهرة تُعرف باسم تأثير الجلد. يتحكم التردد التشغيلي بشكل مباشر في عمق "الجلد" الحامل للتيار هذا.

العلاقة عكسية:

• يؤدي التردد الأعلى إلى عمق اختراق أ shallower.
• يؤدي التردد الأقل إلى عمق اختراق أعمق.

التحريك مقابل التسخين المركز

يحدد عمق الاختراق هذا سلوك الفرن. يتفاعل مسار التيار الأعمق (التردد المنخفض) مع المزيد من المعدن، مما يخلق قوى كهرومغناطيسية أقوى تؤدي إلى حركة تحريك قوية وطبيعية. يركز مسار التيار الأ shallower (التردد العالي) الطاقة على السطح للتسخين السريع بأقل قدر من التحريك.

نطاقات التردد النموذجية وتطبيقاتها

يعد اختيار التردد قرارًا هندسيًا مدروسًا يعتمد على النتيجة المرجوة. تُبنى الأفران للعمل في أحد النطاقات العامة الثلاثة.

تردد الخط (50 – 60 هرتز)

تعمل هذه الأفران بالتردد القياسي المتاح من الشبكة الكهربائية. يتسبب التردد المنخفض جدًا في أعمق اختراق للطاقة، وهو مثالي لصهر الشحنات ذات القطر الكبير والاحتفاظ بكميات هائلة من المعدن المنصهر. حركة التحريك القوية ممتازة لتجانس السبائك مثل الحديد الزهر. تعمل أفران القنوات، التي غالبًا ما تستخدم كحوامل، عادةً بتردد الخط.

التردد المتوسط (150 هرتز – 10 كيلو هرتز)

هذا هو النطاق الأكثر شيوعًا وتنوعًا لأفران الحث بدون قلب الحديثة. توفر أنظمة التردد المتوسط توازنًا ممتازًا بين كفاءة التسخين وحركة التحريك. وهي مناسبة لمجموعة واسعة من أحجام المصهرات والتطبيقات، من مصاهر الحديد إلى المعادن غير الحديدية، مما يوفر صهرًا سريعًا دون التحريك الشديد لوحدة تردد الخط.

التردد العالي (فوق 10 كيلو هرتز)

تنتج أفران التردد العالي عمق اختراق سطحي جدًا. وهذا مثالي لصهر كميات صغيرة من المعدن بسرعة كبيرة أو للتطبيقات التي يُرغب فيها في الحد الأدنى من التحريك، كما هو الحال مع السبائك عالية النقاء أو المتخصصة حيث يكون امتصاص الغاز مصدر قلق. يستخدم هذا النطاق أيضًا لتطبيقات غير الصهر مثل تصليد السطح واللحام بالنحاس واللحام بالقصدير.

فهم المفاضلات

يتضمن اختيار التردد الموازنة بين العوامل المتنافسة. لا يوجد تردد "أفضل" واحد، بل هو الأكثر ملاءمة للمهمة.

الكفاءة مقابل حركة التحريك

التحريك القوي الناتج عن التشغيل بتردد منخفض ممتاز للخلط وتوحيد درجة الحرارة في الحمامات الكبيرة. ومع ذلك، يمكن أن تزيد هذه الاضطرابات من الأكسدة (تكوين الخبث) وتسريع تآكل البطانة الحرارية للفرن. التسخين عالي التردد أقل اضطرابًا ولكنه قد لا يوفر تحريكًا كافيًا لتجانس سبائك معينة بشكل صحيح.

حجم المصهر واقتران الطاقة

لكي يكون التسخين بالحث فعالاً، يجب أن يكون عمق الاختراق أصغر بكثير من قطر المادة التي يتم تسخينها. استخدام تردد منخفض مع عمق اختراق عميق جدًا على قطعة صغيرة من المعدن غير فعال للغاية، حيث "يخطئ" المجال المغناطيسي الهدف. يجب مطابقة التردد مع حجم الشحنة.

التكلفة الرأسمالية والتعقيد

بشكل عام، أنظمة إمداد الطاقة التي تحول تردد الخط إلى ترددات متوسطة أو عالية أكثر تعقيدًا ولها تكلفة أولية أعلى من محولات تردد الخط البسيطة. ومع ذلك، فإن مرونتها وكفاءتها لعمليات صهر الدفعات غالبًا ما تبرر الاستثمار.

اتخاذ القرار الصحيح لهدفك

يرتبط التردد المثالي ارتباطًا مباشرًا بهدفك التشغيلي. عند تقييم فرن الحث، يخبرك التردد بغرضه.

• إذا كان تركيزك الأساسي هو صهر كميات كبيرة من المعادن الحديدية (مثل الحديد الزهر): فرن تردد خطي أو منخفض مثالي لاختراق الطاقة العميق والتحريك المعدني القوي.
• إذا كان تركيزك الأساسي هو صهر دفعات مرنة لمختلف السبائك: يوفر فرن التردد المتوسط أفضل توازن بين سرعة التسخين والكفاءة والتحريك المتحكم فيه.
• إذا كان تركيزك الأساسي هو المصهرات الصغيرة عالية النقاء أو المعالجة الحرارية السطحية: يوفر نظام التردد العالي تسخينًا دقيقًا وسريعًا بأقل قدر من التحريك.

في النهاية، يمكّنك فهم العلاقة بين التردد والاختراق والتحريك من اختيار نظام يتناسب تمامًا مع عمليتك.

جدول ملخص:

نطاق التردد	عمق الاختراق	التطبيقات الرئيسية
الخط (50-60 هرتز)	الأعمق	صهر الحجم الكبير، الحديد الزهر، التحريك القوي
المتوسط (150 هرتز - 10 كيلو هرتز)	معتدل	صهر دفعات متعدد الاستخدامات، معظم السبائك، تحريك متوازن
العالي (>10 كيلو هرتز)	سطحي	مصهرات صغيرة، سبائك عالية النقاء، معالجات سطحية

حسّن عملية صهر المعادن لديك مع KINTEK

يعد اختيار التردد الصحيح لفرن الحث أمرًا بالغ الأهمية لتحقيق أقصى قدر من الكفاءة، والتحكم الدقيق في درجة الحرارة، والنتائج المعدنية الفائقة في مختبرك أو منشأة الإنتاج الخاصة بك. تتخصص KINTEK في معدات ومستهلكات المختبرات عالية الأداء، وتقدم حلولًا مخصصة لتطبيقات الصهر المخبرية والصناعية.

سيساعدك خبراؤنا في اختيار التكوين المثالي لفرن الحث ليناسب المواد الخاصة بك، وحجم الدفعة، ومتطلبات العملية - مما يضمن أوقات صهر أسرع، وتكاليف طاقة مخفضة، ونتائج متسقة وعالية الجودة.

هل أنت مستعد لتعزيز قدرات الصهر لديك؟ اتصل بفريقنا اليوم لمناقشة مشروعك واكتشاف كيف يمكن لمعدات KINTEK الموثوقة أن تدفع نجاحك.

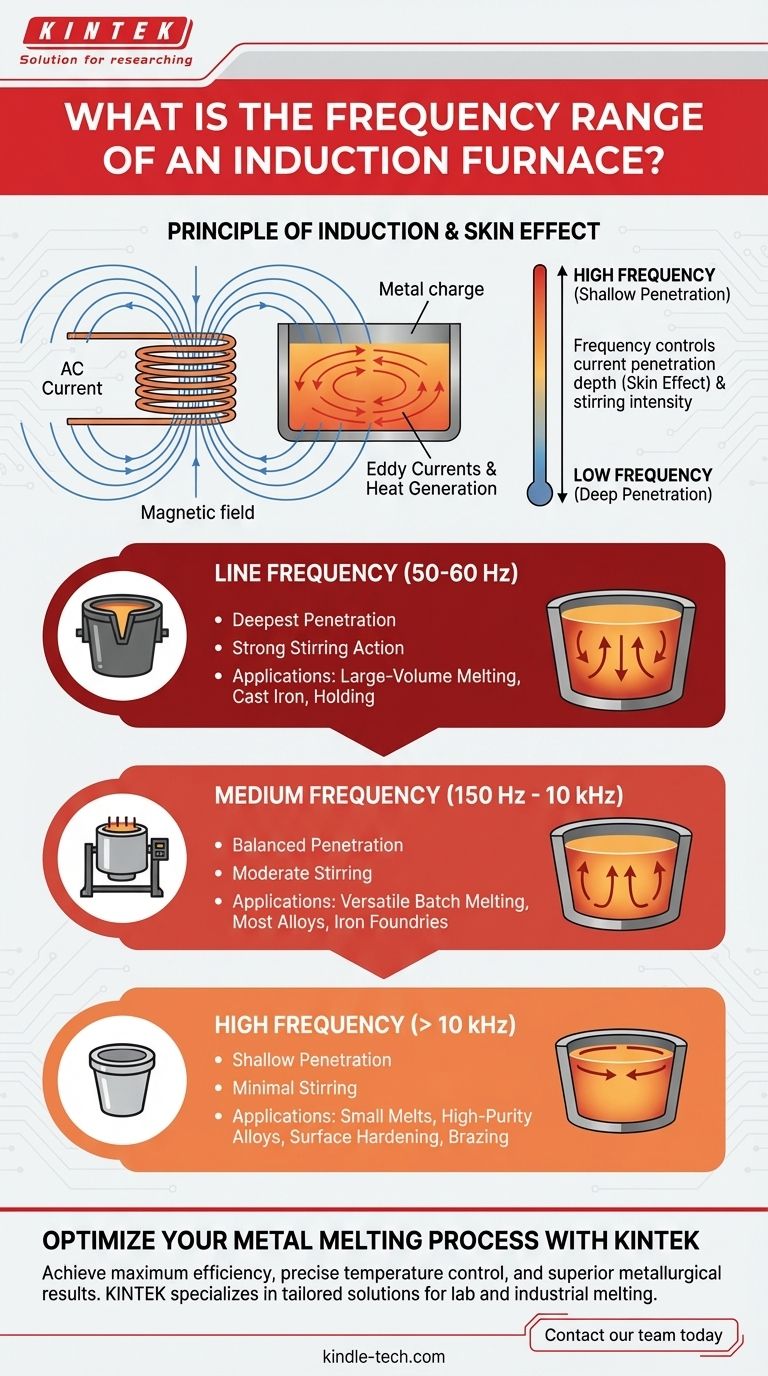

دليل مرئي
