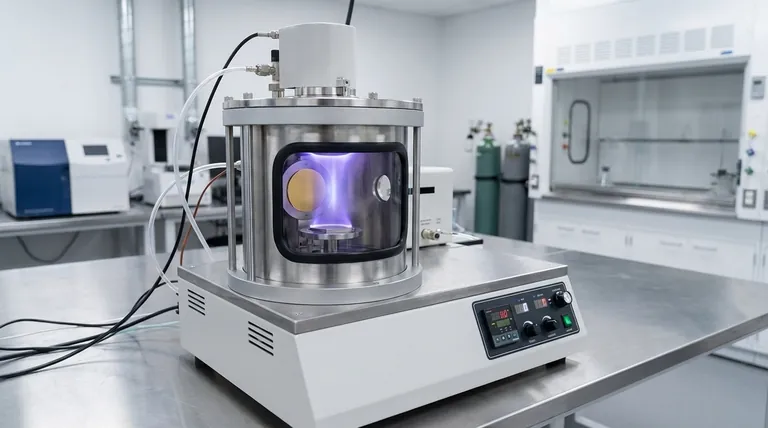

ما هي وظيفة جهاز طلاء الرش (sputter coater)؟ تحقيق ترسيب فائق للأغشية الرقيقة لتحليل المجهر الإلكتروني الماسح (SEM) والإلكترونيات

في جوهره، تتمثل وظيفة جهاز طلاء الرش في ترسيب طبقة رقيقة وموحدة بشكل استثنائي من مادة ما، غالبًا ما تكون معدنًا، على سطح العينة. ويحقق ذلك من خلال عملية فيزيائية حيث تقصف الأيونات عالية الطاقة مادة المصدر (الهدف)، مما يؤدي إلى إزاحة الذرات التي تنتقل بعد ذلك وتغطي العينة (الركيزة).

يُعد طلاء الرش تقنية ترسيب في الفراغ تستخدم بلازما مُنشَّطة لطرد الذرات ماديًا من مادة المصدر. تسمح لك عملية "السفع الرملي الذري" هذه بإنشاء أغشية رقيقة فائقة التوحيد مع تحكم دقيق في سمكها وتكوينها.

كيف يعمل طلاء الرش: من البلازما إلى الفيلم

تحدث العملية داخل حجرة تفريغ وتعتمد على سلسلة من الأحداث الفيزيائية المتحكم فيها لبناء الطلاء ذرة تلو الأخرى.

إنشاء بيئة البلازما

أولاً، يتم تفريغ حجرة العينة إلى ضغط منخفض، مما يخلق فراغًا. ثم يتم إدخال غاز خامل، يكون في الغالب الأرغون، إلى الحجرة. هذه البيئة الغازية المتحكم فيها وذات الضغط المنخفض ضرورية للخطوات التالية.

تأيين الغاز

يتم تطبيق جهد عالٍ بين قطبين كهربائيين: الكاثود (وهو مادة الهدف التي تريد ترسيبها، مثل الذهب أو البلاتين) والأنود (حيث توضع العينة أو الركيزة). يعمل هذا المجال الكهربائي القوي على تنشيط غاز الأرغون، مما يؤدي إلى تجريد الإلكترونات من ذرات الأرغون وإنشاء بلازما - وهو خليط متوهج من أيونات الأرغون الموجبة الشحنة والإلكترونات الحرة.

قصف الهدف

يتم تسريع أيونات الأرغون الموجبة الشحنة بقوة بواسطة المجال الكهربائي وتصطدم بمادة الهدف سالبة الشحنة. يعمل قصف الأيونات عالي الطاقة هذا مثل آلة سفع رملي مجهرية، مما يؤدي إلى إزاحة الذرات الفردية أو تجمعات صغيرة من الذرات من سطح الهدف. عملية القذف هذه هي "الرش" بحد ذاته.

الترسيب على الركيزة

تنتقل ذرات الهدف المُقذوفة في خطوط مستقيمة عبر حجرة الضغط المنخفض حتى تصطدم بسطح ما. عندما تهبط على عينتك، فإنها تتكثف وتتراكم تدريجياً لتشكل غشاءً رقيقًا ومستمرًا. والنتيجة هي طلاء موحد للغاية يتوافق مع الطوبوغرافيا السطحية للعينة.

المعلمات الرئيسية التي تحدد طلاءك

جودة الفيلم المترسب وسمكه ومعدل ترسيبه ليست مصادفة. ويتم التحكم فيها مباشرة من خلال العديد من معلمات العملية الرئيسية.

دور الغاز والضغط

يعد ضغط الغاز الخامل داخل الحجرة أمرًا بالغ الأهمية. يؤدي الضغط الأعلى إلى مزيد من التصادمات ومسار أبطأ وأقل مباشرة لذرات الرش، مما قد يؤدي إلى فيلم أدق حبيبات ولكنه أقل كثافة. يسمح الضغط المنخفض للذرات بالسفر بشكل أكثر مباشرة، مما يزيد غالبًا من معدل الترسيب.

تأثير الطاقة (الجهد والتيار)

تؤثر كمية الطاقة الكهربائية المطبقة على الهدف بشكل مباشر على معدل الترسيب. تؤدي الطاقة الأعلى (جهد أو تيار أعلى) إلى بلازما أكثر كثافة، مما يؤدي إلى قصف أيوني أكثر عنفًا وعملية طلاء أسرع.

أهمية الهندسة (المسافة)

تلعب المسافة بين الهدف وعينتك دورًا مهمًا. تزيد المسافة الأقصر عمومًا من معدل الترسيب ولكنها قد تعرض اتساق الطلاء للخطر عبر عينة أكبر.

اختيار مادة الهدف

تحدد مادة الهدف نفسها خصائص الفيلم النهائي. الذهب والبلاتين والكروم والكربون هي خيارات شائعة، ويتم اختيار كل منها لخصائص محددة مثل الموصلية الكهربائية أو حجم الحبيبات أو مقاومة الأكسدة.

فهم المفاضلات والقيود

على الرغم من قوته، فإن طلاء الرش ليس خاليًا من القيود. يعد فهم هذه المفاضلات أمرًا بالغ الأهمية لتحقيق نتائج موثوقة وذات مغزى.

إنها عملية خط رؤية مباشر

تنتقل ذرات الرش في خطوط مستقيمة نسبيًا. هذا يعني أن العملية هي "خط رؤية مباشر"، ولا يمكنها أن تغطي بشكل فعال الخنادق العميقة أو التجاويف السفلية أو الجانب الخلفي لجسم معقد. المناطق التي لا تواجه الهدف مباشرة ستتلقى القليل من الطلاء أو لا شيء على الإطلاق.

احتمالية تسخين العينة

ينقل قصف ذرات الرش والجسيمات النشطة الأخرى من البلازما الطاقة إلى العينة، مما يتسبب في ارتفاع درجة حرارتها. يمكن أن يمثل هذا مشكلة كبيرة للمواد الحساسة للحرارة، مثل العينات البيولوجية أو البوليمرات، مما قد يتلف بنيتها أو يغيرها.

معدل الترسيب مقابل الجودة

قد يكون الدفع للحصول على معدل ترسيب سريع للغاية عن طريق زيادة الطاقة ضارًا. يمكن أن يؤدي إلى أحجام حبيبات أكبر في الفيلم، مما قد يحجب التفاصيل الدقيقة على العينة لتصوير المجهر الإلكتروني الماسح. ويمكنه أيضًا زيادة تسخين العينة. غالبًا ما ينتج عن الترسيب الأبطأ والأكثر تحكمًا فيلم عالي الجودة وأكثر اتساقًا.

اتخاذ الخيار الصحيح لهدفك

يحدد تطبيقك كيفية تعاملك مع عملية طلاء الرش.

• إذا كان تركيزك الأساسي هو إعداد عينات المجهر الإلكتروني الماسح (SEM): هدفك هو طلاء موصل رقيق جدًا (على سبيل المثال، 5-10 نانومتر من الذهب/البلاديوم) يمنع شحن الإلكترونات دون إخفاء ميزات سطح العينة. إعطاء الأولوية لفيلم دقيق الحبيبات على السرعة.
• إذا كان تركيزك الأساسي هو أغشية الإلكترونيات الدقيقة أو البصريات: هدفك هو التحكم الدقيق في سمك الفيلم وتوحيده ونقاوة المادة. يتطلب هذا معايرة دقيقة لجميع المعلمات - الطاقة والضغط والوقت - لإنشاء فيلم بخصائص كهربائية أو بصرية محددة.

من خلال فهم المبادئ الأساسية للعملية، تكتسب القدرة على التحكم بدقة في النتيجة وإنشاء أغشية رقيقة مناسبة تمامًا لاحتياجاتك التحليلية أو التصنيعية.

جدول ملخص:

الوظيفة	التطبيق الرئيسي	مواد الهدف الشائعة
ترسيب أغشية موصلة رقيقة وموحدة	إعداد عينات المجهر الإلكتروني الماسح (SEM)	الذهب، البلاتين، البلاديوم
إنشاء أغشية رقيقة دقيقة	تصنيع الإلكترونيات الدقيقة والبصريات	الكروم، الكربون، أكسيد القصدير والإنديوم (ITO)
منع شحن العينة في المجهر الإلكتروني الماسح	تحسين تصوير العينات غير الموصلة	سبيكة الذهب/البلاديوم
